摘要：本文针对500kV SF6互感器在低气压状态下的补气问题，提出一种新型的补气方法。该方法通过将补气接口下引至地面，并结合快速补气接头，实现不停电情况下的安全、高效补气。本文研究首先分析了现有补气方式存在的问题，包括高感应电压带来的操作风险和登高作业的安全隐患。接着介绍了补气接头下引的技术方案，包括设计原理、技术路线以及实施步骤。本文还对补气装置的设计与功能进行了阐述，并介绍了快速补气接头的应用。此外本文通过案例分析展示了该补气方法的实际效果，并通过对比分析突出其优势。最后本文探讨了该方法在贵州地区试点的情况，并展望了其在南网推广的经济效益及应用前景。

关键词：SF6互感器；补气；不停电；智能补气装置；快速补气接头；工作效率

第一章 引 言

1.1研究背景

随着电力系统的发展，500kV SF6互感器作为重要的电气设备，在电网中扮演着关键角色。SF6气体因其优良的绝缘性能和灭弧能力被广泛应用于高压电气设备中。然而在实际运行过程中，由于密封老化或微小泄漏等原因，SF6互感器可能会出现气压不足的现象，需要及时补气以保证设备的正常运行和人员安全。目前补气过程常伴随着停电操作，且需工作人员攀爬至高位进行，不仅增加了操作风险，也降低了工作效率。

1.2研究意义

传统的补气方法存在明显的安全与效率问题，特别是在不停电的情况下进行补气作业时，操作人员面临着高感应电压的威胁，且高空作业增加了坠落风险。因此，开发一种能够在不停电条件下安全、快捷地完成补气的新技术，对于提高电网运行的安全性和可靠性具有重要意义。

1.3国内外研究现状

目前，国内外关于SF6互感器补气的研究主要集中在补气工艺的优化和补气设备的改良上，一些研究尝试通过增加补气速度来减少操作时间，而另一些则侧重于改进补气设备以降低操作难度。然而这些研究很少涉及到如何在不停电的情况下安全地进行补气，且对于减少高空作业风险的探讨也相对缺乏。

1.4研究内容与创新点

本研究提出了一种基于SF6互感器补气接头下引的方法，通过技术改造使得补气接口位于地面可接触位置，结合补气装置和快速补气接头，实现了不停电条件下的高效补气。该方法的创新之处在于：

（1）避免了高空作业的风险；

（2）实现了不停电补气，减少了停电频次；

（3）提高了现场工作效率，方便了现场取补气工作。

此研究不仅为SF6互感器的维护提供了新思路，也为其他充气式电气设备的补气工作提供了参考。

第二章 SF6互感器补气现状分析

2.1 SF6互感器概述

SF6互感器是电力系统中用于测量和保护的关键设备，利用六氟化硫（SF6）气体作为绝缘和灭弧介质。由于SF6气体具有优异的绝缘性能，它能够有效地缩小设备的体积，提高电力系统的经济性和可靠性。然而，SF6互感器在长期运行过程中可能会因为密封不良或微小泄漏导致气压下降，这时就需要进行补气操作以维持其正常运行。

2.2补气操作的必要性

补气操作是为了确保SF6互感器内部的气压保持在制造商规定的范围内，这对于保障设备的绝缘性能和避免故障至关重要，气压过低会导致绝缘强度下降，增加设备故障的风险，甚至可能引发安全事故，因此，定期监测气压并在必要时进行补气是保证电力系统稳定运行的重要措施。

2.3现有补气方法的问题

目前的补气方法通常需要在停电状态下进行，这不仅影响了电网的连续供电，还增加了运维成本。此外，补气操作往往需要在高空进行，这给操作人员带来了极大的安全风险。在实际操作中，操作人员需要携带补气设备攀爬到互感器所在高度，这一过程耗时耗力，且极易发生坠落事故。

2.4补气操作的安全风险

补气操作中的安全风险主要包括两个方面：一是高空作业的物理风险，操作人员在攀爬和作业过程中可能会因失足或其他原因造成坠落；二是电气风险，即使在停电状态下，由于感应电的存在，操作人员仍可能遭受电击。这些风险不仅威胁到操作人员的人身安全，也可能导致设备损坏和供电中断。

第三章 补气接头下引的技术方案

3.1设计原理

补气接头下引的技术方案旨在通过结构改造，将SF6互感器的补气接口从高位移至地面可接触的位置。该方案基于流体力学和机械工程原理，确保在不改变原有设备结构和性能的前提下，实现快速、安全的补气操作。通过减少高空作业的需求，该方案显著降低了作业风险，并提高了补气效率。

3.2技术路线

技术路线包括以下几个关键步骤：首先对现有的SF6互感器结构进行详细分析，确定补气接口的最佳下引位置；其次设计一套可靠的连接管道系统，用于将补气接口与地面连接；然后选择合适的材料和配件，以确保整个系统的耐压性和密封性；最后进行实地安装和测试，验证系统的稳定性和实用性。

3.3实施方案

实施方案涉及的具体措施包括：

（1）对互感器进行局部改造，安装下引管道和接口；

（2）在地面设置专用的补气位置，配备必要的逆止阀；

（3）制定详细的操作规程和安全指南，确保补气作业的标准化和安全性；

（4）对操作人员进行专业培训，确保他们熟悉新的补气流程和应急措施；

（5）建立定期检查和维护机制，确保系统的长期稳定运行。

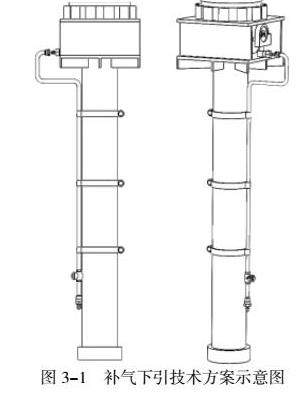

通过这些措施，可以确保补气接头下引技术的顺利实施和有效运行。如下为简易示意图所示：

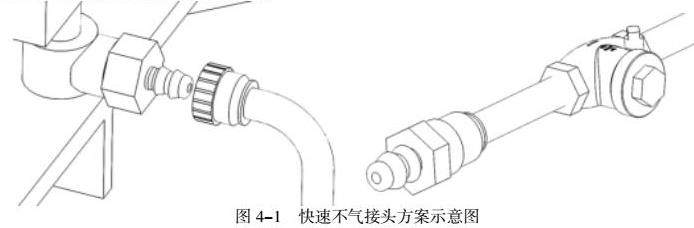

第四章 快速补气接头的应用

4.1接头设计要点

快速补气接头的设计关键在于确保连接的可靠性、操作的便捷性以及系统的密封性。设计时需考虑接头与互感器接口的匹配性，确保在快速连接的同时不会对设备造成损害。此外接头材料的选择要能够承受SF6气体的压力，并且具有良好的耐腐蚀性能。接头还应具备防误操作机制，以防止非专业人员的错误使用。

4.2使用方法

快速补气接头的使用方法简单直观，操作人员只需将接头对准互感器的补气口，轻轻旋转或推入即可实现快速连接，接头内部设有自动锁紧机制，一旦正确连接，即会发出声响或视觉信号确认。补气完成后，操作人员可通过简单的反向操作解锁并断开接头。整个过程无需特殊工具，大大简化了补气流程。

4.3接头的优势分析

快速补气接头相比传统补气方式具有多方面的优势，首先它显著减少了补气所需的时间，从而提高了工作效率。其次由于操作简便，它降低了对操作技能的要求，使得非专业人员也能安全地进行补气作业。再者接头的设计减少了气体泄漏的可能性，提高了补气过程的安全性。最后快速补气接头的耐用性和维护成本低，为电力系统的长期稳定运行提供了有力支持。通过这些优势，快速补气接头在实际应用中展现出了极高的实用价值。

第五章 案例分析与效果评估

5.1实际案例介绍

在某地区500kV变电站中，采用了本论文提出的补气接头下引技术进行了SF6互感器的补气作业。在该案例中，原有的互感器补气接口位于设备顶部，每次补气都需要工作人员攀爬至高处进行操作。改造后，补气接头被下引至地面，配备了智能补气装置和快速补气接头。在不停电的情况下，操作人员在地面上即可完成补气作业，整个过程不超过10分钟。

5.2补气前后对比分析

补气前后的对比数据显示，采用新方法后，补气时间从原来的平均30分钟缩短至10分钟以内，效率提升了超过66%。同时，由于取消了高空作业，工作人员的安全风险得到了极大降低。此外，由于可以实现不停电补气，避免了频繁的停电对电网稳定性的影响。

5.3优势与局限性讨论

该方法的优势在于显著提高了补气作业的安全性和效率，减少了停电频次，提升了电网运行的稳定性。然而，也存在一些局限性。例如，初期改造需要一定的投资成本，且对于老旧设备的适用性可能受限。此外，虽然智能补气装置具有较高的自动化程度，但仍需定期维护和校准以保证其准确性和可靠性。总体而言，该方法为SF6互感器的维护提供了一种创新的解决方案，具有较好的推广应用前景。

结论与展望

本文提出了一种基于SF6互感器补气接头下引的新方法，并结合智能补气装置及快速补气接头，实现了不停电条件下的高效、安全补气。通过对实际案例的分析，证明了该方法在提高补气效率、降低作业风险以及减少停电频次方面的显著效果。尽管存在一定的局限性，如初始投资成本和对老旧设备的适用性问题，但整体上，该方法为SF6互感器的维护工作提供了重要的改进方向。

随着电力行业技术的不断进步和环保要求的提高，基于SF6互感器的补气接头下引方法将朝着更加智能化、自动化的方向发展。未来的研究可以集中在以下几个方面：首先开发更为先进的监测技术，以实时监控SF6气体的状态和补气过程，确保操作的精准性和安全性；其次研究新型材料和技术，以进一步提升补气接头的密封性能和耐久性；再次探索远程控制和自动化补气的可能性，减少人工干预，降低作业风险；最后扩大该方法在不同类型互感器和多变环境下的应用范围，增强其适应性和普适性。通过这些努力，我们有望实现补气作业的高效率、低成本和环境友好，为电力系统的可靠运行提供坚实的技术支持。通过不断的技术创新和实践验证，基于SF6互感器补气接头下引的方法将在未来电力系统中扮演越来越重要的角色。随着智能电网的建设和发展，这一方法的应用将更加广泛，其在提升电力设备性能和维护效率方面的潜力将得到充分发挥。
