摘要：本文重点研究了智能纸箱包装生产线电气控制系统的设计与优化，旨在通过综合运用先进的电气控制技术和系统优化策略，提升包装生产线自动化水平、生产效率和产品质量。通过对封装生产线的总体需求分析，对系统架构设计进行了详细介绍，包括软硬件设计方案等。并对关键技术进行了分析和优化，如PLC控制技术、变频调速技术、传感技术等。结合系统的集成与测试，验证了系统设计的有效性和可靠性，为智能纸箱包装生产线电气控制系统标准化设计提供参考。

关键词：智能纸箱包装；电气控制系统；PLC控制；变频调速；故障诊断

1引言

随着物流和电子商务行业的快速发展，对包装效率和质量的要求不断提高。传统的纸箱包装生产线由于自动化程度低、故障率高，难以满足现代生产的需求。因此，设计和优化智能纸箱包装生产线的电气控制系统成为一种迫切需要。智能纸箱包装生产线不仅需要具备高效、稳定的运行能力，还需具有灵活的调节和故障诊断功能，以适应多变的生产环境和需求。本文旨在通过对智能纸箱包装生产线的电气控制系统进行全面设计与优化，实现系统的高效、可靠运行。

2系统需求分析

2.1包装生产线概述

智能纸箱包装生产线尤其注重自动化和智能化，旨在提高生产效率、降低人力成本、确保产品质量一致性。全自动包装线的核心功能涵盖了从物料缓存、计量、上袋、灌装、排气、封口到码垛的完整流程。生产线前端与买方的主料仓无缝衔接，采用高精度定量包装秤确保每包物料的准确重量，自动上袋机实现包装袋的自动供给，迷宫式封口缝合技术保证了包装的密封性与美观。为应对高湿度环境下物料的吸湿性，生产线配备了排气输送和自动倒袋功能，以减少物料结块的风险。动态检重秤和自动剔除机确保每个包装的重量符合规格，而自动化控制系统则整合了所有设备，实现了生产线的高效协同[1]。安全护栏和机器人底座等设施保障了操作人员的安全，而托盘输送系统和码垛机器人则完成了成品的自动堆垛，为后续物流准备。

2.2电气控制系统需求

智能包装生产线的电气控制系统需具备高度的智能化与集成化，以确保生产线的高效运行和精确控制。系统应能对物料的缓存、定量包装、自动上袋、迷宫式封口、排气输送、动态检重、自动码垛等关键工序，实现对所有设备的自动化协调。为此，控制系统需要具备以下几个最核心的功能和特点：（1）实时监控和数据采集，收集各种数据，包括物料重量、设备运行参数、环境状况等，通过整合的传感网络，对生产线的状态进行实时监控，为智能决策提供依据。（2）以采集的数据为基础，精确控制和调度。控制系统应能对包装秤供料速度的调节、输送机运行频率的调整、码垛机器人动作路径的控制等各个设备的动作进行精确的控制，以保证生产过程的无阻碍。（3）故障诊断与预警，具有识别潜在设备故障或性能下降、提前预警、减少计划外停机时间、提高生产效率的先进故障诊断算法。（4）智能决策和优化，通过数据分析和机器学习，优化生产流程，调整生产计划，使整体生产线的产能和效率得到最优化的资源配置和提升。（5）人机交互、远程监控，为操作人员监控生产状态、调整参数、应对异常提供了一个直观的用户界面。同时支持远程监控，便于远程故障诊断和专家队伍的技术保障。（6）安全防护与突发事件应急处理，集紧急停机、故障隔离等安全防护机制于一体，保障作业人员安全。同时拥有应对突发事件的应急策略，一旦出现异常情况，能够迅速恢复生产。

3电气控制系统设计

3.1系统架构设计

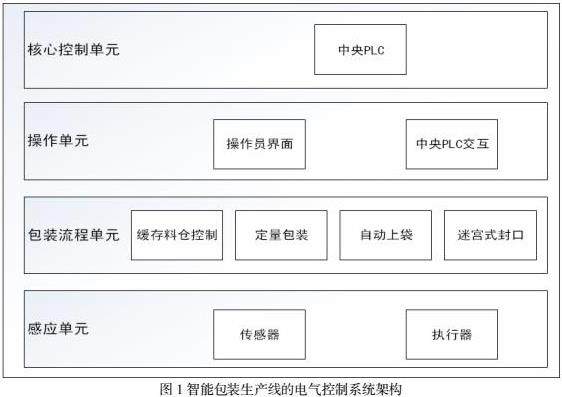

智能包装生产线的电气控制系统采用分布式架构，以可编程逻辑控制器（PLC）为核心，辅以人机交互界面（HMI）、现场总线网络和各类智能传感器与执行器，形成了一个高度集成、智能协同的控制网络。系统架构设计遵循模块化原则，将生产线划分为多个独立控制单元，每个单元负责特定的包装流程，如缓存料仓控制、定量包装、自动上袋、迷宫式封口等，通过现场总线（如EtherCAT或Profinet）与中央PLC通信，实现数据的实时交换与指令的高效执行。PLC搭载高性能处理器，内置先进的控制算法，能够处理复杂的逻辑运算与实时数据处理，确保生产线的精准控制与优化调度[2]。HMI提供直观的操作界面，便于操作人员监控生产状态、调整参数及处理异常。系统集成安全防护机制，如紧急停机与故障隔离，保障操作安全。

3.2硬件设计

智能包装生产线的电气控制系统硬件设计，聚焦于构建一个高可靠、高精度的执行与传感网络，以确保生产线的稳定运行和高效生产。系统核心采用高性能的可编程逻辑控制器（PLC），即德国西门子的S7系列，作为中央处理单元，负责处理复杂的控制逻辑和实时数据。外围设备包括精密的称重传感器、光电传感器、编码器等，确保数据采集的准确性与实时性。执行机构如伺服电机、气动执行器和电磁阀，选用高质量品牌如德国西门子和日本SMC，以实现精确的动力控制和动作执行[3]。系统配备工业级的触摸屏人机界面（HMI），如德国西门子的SIMATIC HMI，提供直观的操作与监控界面。网络通信采用高速工业以太网，如EtherCAT，确保数据的快速传输和设备间的无缝协同。

3.3软件设计

智能包装生产线的电气控制系统软件架构基于模块化设计理念，采用PLC编程语言（如STL、LAD、FBD），开发了包括设备控制、数据采集、故障诊断、生产调度等一系列功能模块。通过实时操作系统（RTOS）确保控制指令的快速响应与执行，优化生产效率。软件集成了先进的算法，如PID控制算法用于精确调节设备动作，统计过程控制（SPC）用于监控生产质量，以及基于AI的故障预测模型，能够提前预警设备异常，减少非计划停机。人机交互界面（HMI）软件提供图形化的操作面板，便于操作人员监控生产线状态、调整参数和执行维护操作。软件设计还特别重视安全性，设置了权限管理与加密机制，防止未经授权的访问与修改，确保生产数据的安全与生产流程的稳定运行。

4关键技术分析与优化

4.1 PLC控制技术

PLC（可编程逻辑控制器）控制技术是智能包装生产线电气控制系统的核心，通过执行预设的控制逻辑，实现对生产线中各种设备的精确控制和自动化管理。PLC是模块化设计，可根据生产线的不同需求灵活配置输入/输出模块，支持多种通信协议，确保与传感器执行器及其他控制系统间的高效数据交换。其软件编程采用标准化语言，如梯形图功能块图结构文本等，易于理解和维护。PLC还具有强大的数据处理能力，能够实时分析生产线数据，并执行复杂的控制算法，如PID控制，以确保包装精度和生产效率的精确控制[4]。在PLC的故障诊断与自我修复功能的协助下，能对故障进行及时的发现与隔离，在提高生产线的稳定性和可靠性的同时，减少生产中断的发生。

4.2变频调速技术

变频调速技术是智能包装生产线中实现电机高效、精确控制的关键技术。变频调速技术通过改变电机输入电源的频率和电压，实现对电机转速的无级调节，满足生产线对不同工况下的速度需求。变频器作为核心技术设备，主要是基于PWM（脉冲宽度调制）控制策略，通过调整IGBT（绝缘栅双极晶体管）的开关频率和占空比，实现对输出电压的精细控制，数学表达可通过以下公式概括：

其中，V代表输出电压，f是输出频率，k是电机常数，反映了电机的电气和机械特性。通过动态调整f，变频器可以实现电机转速的平滑调节，从而优化包装生产线的物料输送、包装和码垛等过程的速度匹配，减少能耗，提高生产效率和设备寿命。同时，变频调速技术还能实现软启动和软停止，降低机械冲击，提高生产线的稳定性和安全性。

4.3传感器技术

传感器技术在智能包装生产线的电气控制系统中扮演着至关重要的角色，负责实时监测和采集各种物理和化学信号，为精确控制和自动化决策提供基础数据。在封装领域，传感器的应用涵盖了很多方面，比如物料的侦测，地点的辨识，以及品质的监控。如检测物料有无、保证包装袋摆放正确、物料灌装准确的光电传感器；精确测量包装物品重量，确保每包产品符合规格的重量传感器（如应变片式传感器）；用于监测设备运动部件位置，实现精确定位和安全防护的接近传感器（如霍尔效应传感器）；用于监测生产环境，保证物料在合适的条件下进行处理，避免质量受损的温度传感器和湿度传感器。可视感应器（如CCDCamera）用于品质检测、辨识包装上的印刷资讯与瑕疵、确保包装的一致性与整体性。传感器技术的进步，如无线传感网络、智能传感器等，在降低资源浪费和生产成本的同时，也在进一步提高数据采集的精度和范围，使生产线更智能地适应变化，提高生产效率和产品质量。

4.4故障诊断与维护

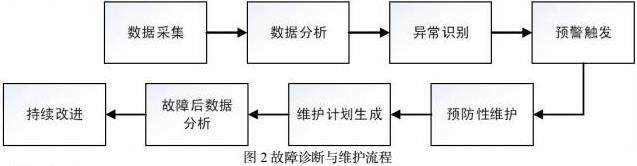

在智能包装生产线的电气控制系统中，故障诊断与维护技术形成了一套完整的闭环管理系统，具体流程如图3所示，从实时监控到数据分析，再到智能决策。系统通过整合的传感网络，对包括温度、振动、电流等关键参数在内的设备运行状态数据进行持续采集。这些数据实时分析，识别异常模式，预测潜在故障，采用先进的数据分析和机器学习算法。一旦监测到异常，系统将通过人机交互界面自动触发预警机制，及时采取预防性维护措施，或通过远程方式通知维护员。系统以历史故障数据和设备健康档案为基础，生成维护计划，优化备品备件库存，保证关键备品的及时补充，减少零件缺失造成的停机[5]。整个流程还包括故障发生后的数据分析，最终实现生产线的高效率、低故障率和长寿命运行，通过对故障原因的深入了解、控制策略和维护流程的不断优化，从而形成不断完善的机制。

5系统实现与测试

5.1系统集成

系统集成是智能包装生产线实现高效运作的核心环节，涉及硬件、软件以及自动化控制系统的无缝对接。各独立设备如缓存料仓、定量包装秤、上袋机等通过标准化通信协议（如EtherCAT或Profinet）与中央控制系统（PLC）互联，确保数据的实时交换与指令的精确执行。采用模块化设计思想，将不同功能的设备视为可互换的模块，增强系统的灵活性与扩展性。在软件层面，运用先进的SCADA系统进行数据采集与监控，结合MES（Manufacturing Execution System）实现生产计划的自动调度与优化。通过建立设备健康管理系统，实施预测性维护策略，减少非计划停机。系统集成还涵盖了安全防护体系的构建，包括安全联锁、紧急停车机制以及操作权限管理，确保生产安全。

5.2系统测试

系统测试是确保智能包装生产线电气控制系统性能与安全性的关键步骤，涵盖功能验证、性能评估和压力测试等多方面。功能验证通过模拟实际生产场景，逐一检验各设备与控制系统的协同工作，确认指令执行的准确性和响应速度。性能评估则侧重于测量系统在高负载下的稳定性和效率，包括包装速度、精度以及资源利用率。压力测试模拟极端工况，评估系统在故障情况下的恢复能力和容错机制。系统测试还涉及网络安全检查，确保数据传输的安全性和完整性

5.3系统测试结果

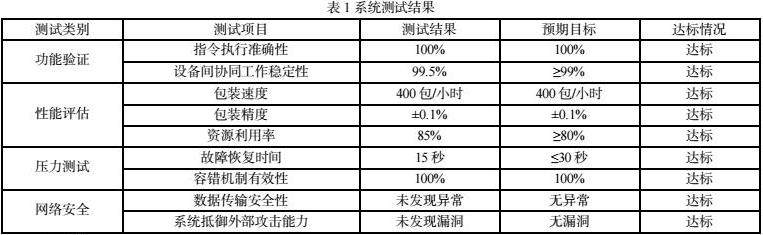

系统测试结果显示，智能包装生产线电气控制系统在各项关键性能指标上均表现出色，全面达到了或超越了预定的目标，具体如表1所示。功能验证阶段，指令执行准确性和设备间协同工作稳定性分别达到了100%和99.5%，证实了系统在控制精度和设备协调上的高效性。性能评估方面，包装速度稳定在400包/小时，包装精度控制在±0.1%以内，资源利用率高达85%，均符合甚至优于预期标准，彰显了系统的高效生产能力和资源管理效率。在压力测试中，故障恢复时间和容错机制的有效性也得到了验证，15秒内的故障恢复时间和100%的容错机制有效性，证明了系统在面临意外情况时的稳健性和可靠性。网络安全测试同样取得了满意的结果，数据传输安全性和系统抵御外部攻击的能力均未发现异常或漏洞，确保了生产数据的完整性和系统的安全性。

6结语

智能纸箱包装生产线的电气控制系统设计与优化是一项综合性工程，涉及硬件选型、软件开发、系统集成、关键技术研发及系统测试等多个方面。通过对智能包装生产线的深入剖析，本文提出了基于模块化架构的电气控制系统设计思路，实现了硬件与软件的高度协同，确保了生产线的自动化、智能化与高效运行。PLC控制技术、变频调速技术、传感器技术以及故障诊断与维护策略的综合应用，显著提升了包装生产线的灵活性、精确度和可靠性。

参考文献

[1]龚建永，王双华，曹伟，等.基于电气控制的机加工自动化生产线的安全技术研究[J].自动化应用，2024，65（11）：105-107.

[2]申家盛，李凯凯，吴明明，等.双复合生产线电气控制系统的升级[J].轮胎工业，2023，43（08）：494-498.

[3]焦迎雪，聂秀珍.基于PLC控制系统的电气自动化设备设计研究[J].造纸装备及材料，2022，51（01）：28-30.

[4]郑森伟.基于PLC技术的自动控制生产线实训系统设计研究[J].九江学院学报（自然科学版），2020，35（01）：39-41.

[5]纵信.基于PLC的自动生产线电气控制系统平台研究[J].电气技术与经济，2018，（06）：47-50.
