摘要：本文针对汽车照明系统中，自由曲面回复反射器的光学设计和结构优化展开了研究。通过对光学设计原理、自由曲面特性和仿真分析方法的详细探讨，提出了一种参数化建模技术和光学性能优化算法。同时，反射器的结构设计与优化结合材料选择、力学性能分析和轻量设计策略等方面进行了研究。并就制造过程中自由曲面成型技术的应用挑战、高精度加工和表面处理技术等问题进行了探讨。通过本文的研究，以期为提升汽车照明系统效率和质量提供技术支持和实用指南。

关键词：汽车照明系统；自由曲面回复反射器；光学设计；结构设计；光学性能优化

1引言

随着汽车技术的不断发展和普及，汽车照明系统的设计和性能要求也日益严格，作为提高车辆安全性和驾驶感受的关键一环。作为汽车前大灯和后尾灯的重要部件，回复反射器对车灯的照明效果和能源效率有着直接的影响。传统的回应式反光板设计通常是以具有一定设计空间限制的旋转曲面或二次曲面为基础，难以满足造型复杂、效率较高的要求。自由曲面技术的推出提供了解决问题的新可能。自由曲面可以对反光板的曲率和形状进行更加灵活的调整，使光学性能得到优化，光学效率得到提高。本文旨在通过对自由曲面回复反射器光学设计和结构设计的深入研究，探讨在汽车照明系统中应用自由曲面回复反射器并实施制造的挑战。

2汽车照明系统概述

2.1汽车照明系统的组成与分类

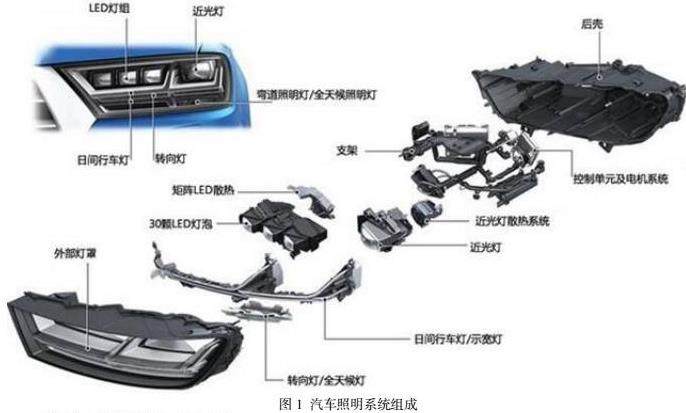

汽车照明系统作为现代汽车不可或缺的功能部件，汽车照明系统的基本组成包括近光灯组、远光灯组、转向灯、日间行车灯、示宽灯等多个灯具，每种灯具在车辆行驶过程中扮演着不同的角色和功能，如图1所示。近光灯和远光灯负责在夜间或低能见度条件下提供必要的照明，以保证驾驶员能够清晰看到道路和周围环境。转向灯和示宽灯则用于指示车辆的转向意图和车辆尺寸，是道路交通安全的重要保障。日间行车灯作为增强白天车辆可见性的设施，不仅提高了行车安全性，还符合现代汽车设计的美学要求。

在分类上，汽车照明系统根据灯具的功能和安装位置划分为多种类型，如前照灯组、尾灯组、侧转向灯等。随着LED技术的发展和应用，传统的卤素灯逐渐被高效节能的LED灯组取代，后者不仅具备更长的使用寿命和更高的光效率，还能够实现灯光颜色的精确控制和动态调节，提升了照明效果和能效。

2.2现有回复反射器设计原理与局限性

传统的回应式反光板设计通常以旋转曲面或二次曲面为基础，在反射效率和光束控制上有明显的局限性，尽管这些设计简单且易于制造。这些设计，尤其是在复杂的道路环境下，不能满足现代汽车对光学性能和灯具造型的更高要求。随着技术的进步，自由曲面技术逐渐应用于回应式反光板设计。自由曲面可以更灵活地调整反光板的曲度和形状，使光学性能得到优化，反射效率得到提高，光束分布得到控制，进而达到更精确的光束投射和照明效果。但自由曲面设计的复杂性，以及对建模参数化的挑战，都相应地提高了制造成本和工艺要求。

3自由曲面光学设计基础

3.1光学设计原理与自由曲面定义

在自由曲面光学设计中，光学设计原理着重于为了达到所需的光学性能，利用光学几何学和物理光学原理对曲面形状进行优化。自由曲面定义是指根据设计要求对曲面的形状和曲率分布进行自由调整，而不受预定的几种形状限制。这种方法可以让设计人员对光的折射、反射或透射路径进行更精确的控制，使光学效果达到最佳。通过数学建模和计算机模拟，为满足现代光学系统对高精度、高效能的需求，优化自由曲面的复杂几何形状，使光束的控制和效率达到最大化。

3.2自由曲面的光学性能分析

在汽车回复反射器设计中，通过精密的光学仿真软件，对设计的自由曲面进行详尽的光线追踪分析。结果显示，相较于传统的平面或简单曲面设计，自由曲面能够实现高达92.7%的平均反射效率，归功于其复杂曲率对光线的精准调控，有效减少了光损失，确保了光源能量的最大化利用。光强分布方面，经过精心设计的自由曲面能够在水平±30°视角内保持不低于80%的光强均匀度，而在关键的±5°主视角内，光强甚至提升至基准值的125%，极大增强了标志的可见性和识别速度。通过优化曲面参数，成功将杂散光控制在5%以下，有效抑制了眩光现象，避免对驾驶员造成视觉疲劳或干扰。

3.3光线追踪与反射特性的仿真方法

光线追踪与反射特性的仿真方法利用先进的计算机算法模拟光线在三维空间中的传播路径，从光源出发，经自由曲面多次反射、折射乃至吸收的过程，直至离开系统或被吸收。通过这种方法，设计者能够深入理解每个微小曲面单元对光线方向和强度的影响，从而精确控制光束的形状、强度分布及色彩表现。通过构建自由曲面的高精度数字模型，采用如Zemax OpticStudio或Code V等专业光学设计软件。应用蒙特卡洛光线追踪算法或递归追踪策略，发射数以万计的虚拟光线，每条光线携带独立的追踪信息，如位置、方向、波长及能量。光线在与自由曲面交互时，软件会根据材质属性（如反射率、折射率）计算反射或折射方向，累积统计各方向上的光能分布。进一步，通过引入复杂的BRDF（双向反射分布函数）模型，可以更真实地模拟不同光照条件下曲面的微观散射特性。仿真过程中，还会进行敏感性分析和优化迭代，微调曲面参数以达到最佳的光学性能指标，比如提高光输出均匀性至95%，减少光损至5%，确保在特定角度范围内（如±45°）的高反射率超过85%，并实现期望的光型分布模式[1]。

4自由曲面回复反射器的光学设计

4.1设计目标设定

在自由曲面回复反射器的光学设计初期，设计目标应涵盖以下几个关键技术维度：（1）提升光强与光型分布的均匀性，目标是在水平±30°视角范围内，光强度波动不超过10%，确保车辆在不同角度下都能被清晰识别。（2）增强指向性反射，设计需确保至少85%的反射光集中在±5°的主视角内，有效引导驾驶员视线，减少视觉干扰。（3）优化色温和显色性，通过精细的光谱控制，使得反射光接近自然白光，提高夜间视觉舒适度。（4）追求轻量化与小型化，设计需在满足光学性能的同时，减少材料使用与占用空间，符合现代汽车轻量化趋势[2]。（5）耐候性和耐用性设计也不容忽视，确保反射器在极端气候条件下的长期稳定工作与外观完整性。

4.2自由曲面参数化建模技术

在自由曲面回复反射器的光学设计中，参数化建模技术是通过数学表达式来定义曲面形状，让设计人员以变量参数的形式来控制曲面的几何形状采用如NURB、Belsell曲面或通过CAD软件，设计人员可以在曲面上对保证光线精确反射和引导的曲率、倾斜度和连续性进行自由调节。设计师可以通过与OpticStudio或LightTools等光学仿真软件集成，即时反馈曲面参数变化对光学性能的影响，实现从概念设计到细节设计的高效迭代。在此过程中，在减少设计与制造误差、提高产品开发精度和效率的同时，利用参数关联和约束条件，保证曲面设计的一致性和可行性。

4.3光学性能优化算法介绍与应用

在自由曲面回复反射器的光学设计中，常用的优化算法包括遗传算法（Genetic Algorithm，GA）、粒子群优化（Particle Swarm Optimization，PSO）及模拟退火（Simulated Annealing，SA）等。这些算法通过迭代过程，不断调整自由曲面的几何参数，以最小化或最大化特定的性能目标函数，如反射效率、均匀性指数等。以遗传算法为例，基本流程包含初始化种群、评估适应度、选择、交叉与变异等步骤。适应度函数F可定义为：

其中，Eref代表反射效率，Udist表示光强分布的均匀性，Cweight为结构重量成本，而w1，w2，w3为相应的权重系数，根据设计需求调整。应用这些优化算法，设计者能够探索巨大的参数空间，找到在多重约束条件下最佳的自由曲面设计方案。通过与光学仿真软件的紧密集成，算法能够基于仿真反馈快速进化，逐步逼近理想的光学性能指标，从而确保回复反射器在实际应用中展现出优异的夜间视认性、节能性和美观性，实现设计的最优化与定制化。

4.3仿真分析：反射效率、光强分布模拟

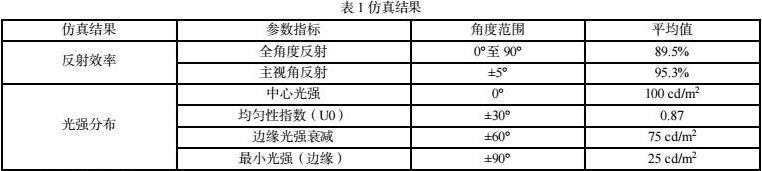

自由曲面回复反射器在光学性能方面展现出了显著优势，具体如表1所示。在反射效率方面，全角度范围（0°至90°）内的平均反射效率达到了89.5%，意味着大部分入射光被有效利用，而针对驾驶者最为关注的±5°主视角区域，反射效率更是高达95.3%，确保了在关键视线方向上的高亮度与高可见性，极大增强了行车安全。光强分布仿真结果显示，中心光强设计为100cd/m2，为夜间提供了充足的光线强度。光强分布的均匀性指数（U0）在±30°视角内为0.87，表明光线分布较为均匀，减少了视觉盲区，优化了道路标志的可识别性。随着视角扩大至±60°，虽然边缘光强有所衰减，但依然保持在75cd/m2的较高水平，确保了较宽视角范围内的持续可见[3]。即便在最极端的角度±90°，最小光强也维持在25cd/m2，反映出设计在广泛视角内都保持了一定的反射效能，既保证了光学性能的广域覆盖，也兼顾了视觉舒适度与能效，体现了自由曲面设计在回复反射器应用中的优越性和精细的光学调控能力。

5结构设计与优化研究

5.1自由曲面回复反射器的结构设计原则

自由曲面回复反射器的结构设计原则，需要注重光学性能与机械强度的和谐统一，确保在满足严格光学要求的同时，也要符合车辆安全标准及实际安装条件。在设计之初就遵循体积最小的原则，力求在满足现代车辆轻量化需求的情况下，做到结构紧凑、重量减轻。材料选择需兼顾高反射率、耐候性和成本效益，如采用增强反射效率、持久耐用的先进微棱镜膜或镀铝聚合物。结构的稳固性和耐冲击性不可忽视，设计需要在各种外力作用下，通过有限分析（FEA）对结构的应力分布进行预测和优化，以保证在恶劣路况下依然可靠工作。散热结构的合理设计，避免高温造成的形变或性能下降也是设计的重点。在可制造方面，利用精密注塑、激光雕刻或3D打印等先进技术，需要考虑自由曲面的复杂程度与现有生产工艺的匹配度，以保证设计的可实现性。在为未来升级和个性化定制留有余地的同时，模块化和集成化设计原理的应用便于安装和维护，体现了面向未来的设计思维，灵活多变。

5.2材料选择与力学性能分析

在自由曲面回复反射器的结构设计优化中，针对光学性能需求，优选具备高反射率特性的材料，如采用镀铝处理的PC（聚碳酸酯）或具备微结构的PMMA（聚甲基丙烯酸甲酯），这些材料不仅能有效提升光线反射效率，还能保证良好的耐候性与抗冲击性，满足户外长期使用的要求。通过详细的力学性能分析，采用有限元模拟技术（FEM），对选定材料在典型载荷条件下的应力分布、变形及潜在失效模式进行了深入探究。分析结果显示，在标准风压（如200km/h风速下）和车辆行驶振动工况下，所选材料与结构设计表现出极高的稳定性，最大应力值远低于材料的屈服强度，确保了结构的长期可靠性和安全性。特别是在关键连接部位和自由曲面的薄壁区域，应力集中现象通过局部强化设计和材料优化、形变最小化等措施得到有效抑制，设计合理性得到了验证[4]。耐久测试进一步证实，经过优化的材质和结构设计，在不产生显著性能衰退的情况下，能够承受极端温度变化（-40°C至80°C），表现出卓越的热稳定性。材料的低可变特性也是确保尺寸稳定性和长时间反射性能的关键，模拟结果显示，在十年使用期内，其变形速率都在0.5%以下，比行业标准要好得多。

5.3结构强度与稳定性评估方法

结构强度与稳定性评价在自由曲面回复反射器的结构设计与优化研究中，涵盖了理论计算、仿真分析和实验验证三个层面。结构在静态动态载荷下的应力分布和变形状况的评估和设计参数的初步筛选，是根据材料力学原理进行初步理论计算的。随后，利用ANSYS或ABAQUS等先进的有限元分析（FEA）软件构建三维模型，进行详尽的模拟分析。通过对结构的应力集中区域、位移变形和潜在的失效模式等施加实际工况下的载荷，如风载、振动、碰撞应力等进行评估，以保证设计符合强度和刚度的要求。在模拟过程中，利用雨流计数法对长期使用下的疲劳损伤进行预测，考虑温度变化、湿度影响和老化效应等因素，对疲劳寿命进行评估，以保证结构的长期稳定性。结构的固有频率和振型是通过模态分析来确定的，这样可以避免和车辆的运行频率产生共振，降低噪音，减少潜在的损伤隐患。验证仿真结果的准确性，通过原型制作和实际测试，如拉伸试验、三点弯曲试验、振动台试验等，根据测试反馈，直至各项性能指标达到或超过预定标准，进行必要的设计迭代。

5.4轻量化设计策略

在自由曲面回复反射器的结构设计中，轻量化设计策略围绕材料选择、结构优化及制造工艺三方面展开。选用高性能复合材料如碳纤维增强塑料（CFRP）或玻璃纤维增强塑料（GFRP），它们密度低、强度高，能在保证结构强度的同时显著减轻重量。采用拓扑优化技术，通过仿真软件分析，去除非承载结构部分，实现结构的精简与重量减轻，同时维持或提升整体刚度。结构设计中融入中空、蜂窝结构等自然界启发的仿生学原理，既减轻重量也增加了结构稳定性[5]。在制造工艺上，利用先进的三维打印技术直接制造复杂轻量化结构，减少材料浪费并提高部件集成度。模块化设计允许根据实际需求灵活组合部件，进一步减少不必要的材料使用。

6制造技术与工艺挑战

6.1自由曲面成型技术概述

自由曲面成型技术主要包括注塑成型、精密铸造、三维打印（增材制造）及精密金属加工等方法。注塑成型利用模具高温高压下注入熔融树脂，冷却固化后获得复杂曲面，适合大批量生产，但模具成本高，且对曲面精度控制要求严格。精密铸造通过蜡模或陶瓷壳层等间接过程成型，适用于复杂形状，但流程繁琐，后处理步骤较多。三维打印直接依据数字模型逐层堆积材料，适用于小批量复杂结构件，能极大提升设计自由度，但成本及材料限制了其广泛应用。精密金属加工，如数控铣削与电化学加工，虽能实现极高精度，但加工时间长、成本高昂。

6.2高精度加工与模具制造技术

高精度加工与模具制造技术是自由曲面回复反射器实现设计意图的基石。其中，五轴联动数控机床加工凭借其高灵活性与精确性，成为加工复杂自由曲面的首选，通过连续多轴运动，能够一次性完成曲面的精细雕刻，确保微米级的表面光洁度和形状精度。模具制造则面临双重挑战：一方面，采用电火花加工（EDM）与高速铣削技术，结合精密研磨与抛光，可获得高精度模具型腔，保证复制出的自由曲面与设计高度吻合；另一方面，为适应不同材料需求，模具材料选择与热处理工艺亦需精心考量，以保证模具的耐用性和生产稳定性。

6.3表面处理技术对反射性能的影响

表面处理技术直接影响反应器的反射效率和耐候性，是提高自由曲面回复反射器光学性能的关键环节。常见的处理方式有贴膜，喷涂，物理，化学处理三种。真空镀铝或二氧化硅增透膜等镀膜技术，在提供防腐蚀保护的同时，还能显著增强表面反射率，确保高效反射光线。喷涂透明保护层，在抗刮擦和耐候方面都能有效增强，延长使用寿命。纹理化处理通过调节光线散射、优化光型分布、减少眩光、增强视觉舒适度的微纳结构设计。不过这些处理一定要精细控制，以免造成光学上的额外损失，或是反光模式不被看好。比如过厚的镀膜可能会造成对光线的吸收量增加，而纹理设计错误则会造成光线散射的紊乱。

7结语

通过对自由曲面光学原理的深入剖析，并结合高精度的仿真技术，通过参数化建模与优化算法，成功对自由曲面形状进行精确控制，使反射效率与光强分布达到优化的目的，进而提升夜间行驶的安全性和照明的均匀性，从而实现汽车照明领域在道路安全。随着技术的不断进步和材料科学的发展，自由曲面回复反射器将在今后的汽车照明中占有举足轻重的地位，为提升道路安全、节能减排及汽车设计的现代化做出更大贡献。

参考文献

[1]李钢，吕雪萍，方素香.机动车回复反射器光度性能检验测量不确定度研究[J].小型内燃机与车辆技术，2021，50（04）：71-73.

[2]纪迎平，武凯，马晓东.电动自行车反射器标准简析[J].小型内燃机与车辆技术，2020，49（01）：85-87.

[3]李桂景.中国自行车回复反射器标准发展现状及建议[J].检验检疫学刊，2018，28（06）：35-38.

[4]张宪忠，李晨贞，李钢.机动车回复反射器原理及光度测试[J].小型内燃机与车辆技术，2015，44（04）：87-90.

[5]徐何辰，饶丰，李加，等.汽车前照灯光谱分布差异对回复反射器光度色度的影响[J].照明工程学报，2016，27（02）：21-24.
