摘要：继电保护技术作为保障电力系统安全的重要手段，在变压器故障处理中发挥着关键作用。本文先阐释了继电保护技术的原理及分类，深入剖析变压器常见故障的类型与特征。着重探究了诸如差动保护、瓦斯保护、过电流保护等继电保护技术于变压器故障处理的具体应用，并给出优化策略。期望可以提升变压器故障处理的效率与精准度，维系电力系统的稳定运转。

关键词：继电保护技术；变压器；故障处理；应用；策略

引言

电力在现代社会中扮演着不可或缺的角色，而变压器作为电力系统中实现电压变换和能量传输的重要设备，其运行状态直接影响着电力系统的安全与稳定。然而，由于各种原因，变压器可能会发生故障，若不及时处理，可能导致大面积停电，给社会生产和生活带来严重影响。继电保护技术作为电力系统的“卫士”，能够快速、准确地检测并隔离故障，减少故障造成的损失。近年来，随着电力技术的不断进步，继电保护技术也在不断发展和完善，为变压器故障处理提供了更有效的手段。因此，深入研究继电保护技术在变压器故障处理中的应用，具有重要的理论意义和实际价值。

1 继电保护技术概述

继电保护技术是确保电力系统是通过监测电气量（电流、电压、功率等）及非电气量（温度、压力等）的异常变化，迅速检测并判断系统是否存在故障或异常状态。该技术种类繁多，依据保护对象可分为线路、变压器、发电机等多种保护；按保护原理则涵盖过电流、过电压、差动、距离等多种保护方式。其中，过电流保护通过设定电流阈值来切断潜在危险线路，而差动保护则凭借高精度的电流差值比较实现高灵敏度故障检测。这些装置各具特色，既有过电流保护的经济实用，也有差动保护的高性能精准，它们相互协作，共同构建起电力系统的安全防护网，确保电网运行的连续性和稳定性。

2 变压器常见故障类型及特征

2.1 变压器内部故障

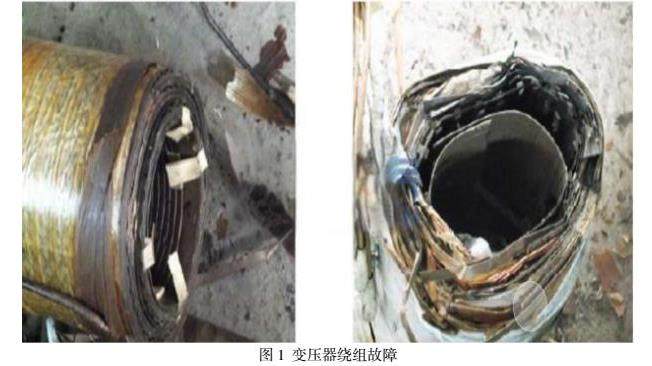

绕组短路以及铁芯故障在内部故障方面是较为突出的问题。绕组短路通常是由于长期运行导致的绝缘老化、机械振动或突发的过电压冲击等多种因素所致。一旦绕组发生短路，电流会瞬间剧增，由此产生的巨大热量若不能及时散发，将会迅速损坏绕组的绝缘层，甚至可能引发火灾，彻底烧毁绕组。铁芯故障常见的形式为铁芯多点接地以及铁芯短路。铁芯多点接地会形成局部环流，导致铁芯局部过热，而铁芯短路则会严重干扰磁通分布，使变压器的电磁性能急剧恶化，极大地影响变压器的正常运行。

2.2 变压器外部故障

变压器的外部故障方面，套管闪络和引出线短路较为常见。套管闪络多是由于长期暴露在外界环境中导致的绝缘老化、表面积聚的污秽降低绝缘性能，或者是遭遇雷电等过电压冲击所引发。这种闪络现象一旦出现，很容易发展为短路故障，给变压器的运行带来严重威胁。引出线短路往往是由于引出线的绝缘外皮受损、受到外力的强烈撞击破坏或者连接部位松动、接触不良等原因造成。

2.3 变压器故障的特征表现

在电气量方面，短路等故障会致使电流突然大幅度增加，电压显著下降。与此同时，油温的急剧升高是一个极为关键的特征表现。内部故障产生的大量热量会迅速传递给变压器油，导致油温在短时间内飙升。此外，还可能伴随有瓦斯气体的生成与积聚、变压器运行噪声的明显增大、振动的剧烈加剧等现象。精准地识别并准确把握这些故障特征，可以及时且有效地发现和处理变压器故障，进而有力地保障电力系统的安全稳定运行

3 继电保护技术在变压器故障处理中的应用

3.1 差动保护在变压器故障中的应用及原理

差动保护在变压器系统中占据着主要保护的地位。变压器高低压电流互感器（CT）的接线需依据统一的同名端指向进行，不然主变会承受负荷，容易引发跳闸等状况。差动保护主要涵盖差动速断和比例差动这两种状态。其中，比例差动的核心目标在于提升内部系统在遭遇故障时的灵敏度与可靠性，能够有效规避因外部故障产生的不平衡电流所带来的影响。导致变压器差动保护启动工作的因素主要包括变压器存在套管及引出线短路、CT 短路、内部故障等相关问题。尽管引出线位于变压器的外部，但通常情况下，指向变压器差动保护装置两侧的电流均来自高低压开关柜中的 CT，其依旧处于差动保护的范畴。当出现差动动作后，需对变压器展开全面的检验以及试验分析，依照试验的相关规程针对变压器的绝缘、直流电阻、联接组别等项目进行检验剖析，依据试验数据排查处理故障。倘若试验数据不存在异常情况，并且变压器上下断路器、电缆等相关试验的数据信息符合要求，那么 CT 接线没有差错，可将其认定为误动作。在对误动作的原因进行分析之后，能够及时恢复。要是试验获取了异常的数据信息，则可判定为内部故障问题，在处理时通过掉芯检查等相关方式进行处理，剖析内部成因。如果出现无法在现场处理的内部故障问题，就需要返厂处理。

3.2 瓦斯保护在变压器故障中的应用及原理

瓦斯保护是通过高度灵敏的监测手段，对变压器内部故障时所产生的瓦斯气体进行实时且精准的追踪和分析。当变压器内部刚开始出现相对轻微的故障现象，比如局部的过热或者细微的放电活动，变压器内部的绝缘材料便会逐渐开始分解，从而产生少量但具有重要指示意义的瓦斯气体。此时，瓦斯保护装置会迅速而敏锐地捕捉到这一变化，并及时发出清晰明确的告警信号，向运维人员传递出变压器运行状态出现异常的重要提示，促使他们提高警惕并密切关注。而当变压器内部不幸发生严重故障，如剧烈的短路冲击、铁芯的严重烧毁等极端情况时，大量的瓦斯气体会如同决堤的洪流一般迅猛生成。瓦斯保护装置会凭借其先进的检测和分析算法，根据瓦斯气体产生的惊人速度和庞大数量，以极高的精度和准确性判断故障的严重程度，并毫不犹豫地迅速采取果断的跳闸动作，以确保变压器以及整个电力系统能够在最短的时间内脱离危险，保障其安全稳定运行。

3.3 过电流保护在变压器故障中的应用及原理

过电流保护是依托于当变压器外部不幸发生短路故障或者出现超负荷运行的棘手状况时，流经变压器的电流会呈现出显著且超出正常范围的大幅度增长，远远超过其预先设定的额定值。过电流保护装置借助高精度、高性能的电流互感器，对电流进行实时、连续且精确到极致的检测。一旦检测到电流超过预先精心设定的保护定值，并且这一异常状态持续达到特定的时间长度，保护装置便会依据预设的逻辑和策略迅速做出反应。在通常情况下，过电流保护装置会首先发出醒目的告警信号，向运维人员发出明确的警示，提醒他们立即采取紧急应对措施。然而，如果故障情况持续恶化且未能得到及时有效的控制，过电流保护装置将毫不犹豫地执行跳闸操作，以雷霆万钧之势迅速切断故障电流，从而坚决而有效地保护变压器以及相关的电力设备，使其避免遭受进一步的严重损坏，将损失控制在最小范围内。

3.4 零序电流保护在变压器故障中的应用及原理

零序电流保护主要专注于检测变压器中性点接地系统中可能出现的接地故障。当系统不幸发生接地故障这一异常状况时，零序电流会出现极其显著的异常增大现象。零序电流保护装置凭借其敏锐的感知能力和高效的运算分析能力，会根据这一关键变化迅速做出灵敏而准确的反应，及时且果断地切除故障线路，为整个系统的安全稳定运行提供坚实可靠的保障。过负荷保护则将重点聚焦在变压器长期处于过负荷运行这一具有潜在风险的状态上。当变压器的负载持续超出其额定容量达到一定的程度和时间长度时，过负荷保护装置会及时发出强烈而明确的告警信号，向运维人员紧急示警，提醒他们迅速采取必要且有效的措施，例如灵活调整负荷的合理分配、优化电力系统的运行方式等，以坚决防止变压器因长期处于过负荷运行的艰难状况而导致绝缘材料的加速老化、关键设备的严重损坏等一系列严重问题。、

4 案例分析

在国网浙江舟山 220kV 渔都变等2座变电站就地化保护加装项目实施不久，其中一座变电站的变压器突发故障。该变压器突然传出异常声响，监控系统显示油温骤升，电压和电流出现异常波动。变电站的继电保护系统即刻响应。差动保护装置迅速对比变压器各侧电流差值，短时间内检测到内部故障，瞬间切断了变压器与电网的连接，阻止了故障蔓延。同时，瓦斯保护装置察觉到变压器内部压力和气体成分变化，及时发出告警，为运维人员提供了关键的故障判断依据。运维人员迅速赶到现场，基于继电保护装置的准确判断和快速动作，迅速展开故障排查和处理工作。经详细检查，发现是变压器内部绕组的绝缘严重损坏，引发短路故障。针对此情况，我们迅速制定维修方案，更换损坏绕组，并对变压器进行全面检测和调试。整个处理过程中，继电保护系统稳定运行，为维修工作提供了可靠保障。通过这次故障处理，充分展示了继电保护技术在变压器故障处理中的关键作用。就地化保护加装项目大幅提高了保护装置的响应速度和准确性，有效控制了故障范围，缩短了停电时间，减少了经济损失，同时为日后类似故障处理积累了宝贵经验。

5 继电保护技术在变压器故障处理中的优化策略

5.1 提高继电保护装置的可靠性和灵敏性

提高继电保护装置的可靠性和灵敏性是重中之重。可靠性意味着继电保护装置在复杂多变的运行环境中能够始终保持稳定、准确的动作性能，不受外界干扰和自身老化等因素的影响。为实现这一目标，需要在装置的研发、生产、安装及运维的全流程中严格遵循高标准。例如，采用先进的材料和制造工艺，确保装置的硬件质量；在软件方面，运用精密的算法和严格的测试，保障其逻辑判断的准确性。灵敏性则要求装置能够迅速捕捉到哪怕是极其细微的故障信号，并在最短时间内做出响应。这就需要不断提升传感器的精度和敏感度，优化信号采集与处理技术，使得保护装置能够在故障初现端倪时就能敏锐察觉并果断行动，最大限度减少故障造成的损失。

5.2 优化继电保护的整定计算

整定计算并非孤立的数学运算，而是要综合考虑变压器的型号规格、性能参数、电网的拓扑结构、运行方式的变化以及预期的故障类型和规模等众多因素。通过深入分析这些变量之间的复杂关系，运用精确的数学模型和强大的计算工具，结合丰富的实际运行经验数据进行反复模拟和验证，从而得出最为合理、精准的整定参数。这样一来，继电保护装置就能在各种复杂多变的运行工况下，准确判断故障的性质和范围，迅速、准确地做出动作，实现对变压器的有效保护。

5.3 加强继电保护与其他监测系统的融合

随着信息技术的飞速发展，电力系统中的监测手段日益丰富多样，如在线监测系统、智能巡检系统等。通过将继电保护与这些系统深度融合，可以实现信息的共享和交互。例如，继电保护装置能够获取更多维度的监测数据，从而更全面、准确地判断变压器的运行状态；同时，其他监测系统也可以借助继电保护的动作信息，进一步优化自身的监测策略和故障诊断能力。这种融合不仅能够提升整个电力系统的智能化水平，还能为变压器故障处理提供更强大的技术支持和决策依据。

6结论与展望

继电保护技术的发展与完善是电力系统安全稳定运行的有力保障。它能迅速精准地判别故障区域并予以隔离，遏制故障蔓延，保护设备不受损，维系电力系统的稳定安全。但如今，电力系统愈发复杂，供电可靠性的标准持续攀升，继电保护技术也遭遇了众多挑战。未来，我们必须加大对继电保护技术的钻研与创新力度，持续优化其性能，增强其适应性，从而更有效地应对各类电力系统故障，尤其是变压器故障。而且，要重视继电保护技术和其他前沿技术的融合，推动故障处理及电力系统运行管理朝着智能化、高效化迈进。

参考文献

[1]林泽昕，余涛.继电保护技术在变压器故障处理中的应用分析[J].光源与照明.2024（02）：174-176.

[2]金阳蕾，朱磊.继电保护技术在变压器故障中的应用[J].电子技术.2023，52（08）：256-257.

[3]周刚.继电保护技术在变压器故障解决中的应用分析[J].中国设备工程.2021（06） ：64-65.
