摘要：本文介绍了一种金属箱体通讯天线防护盒的设计思路、技术特点及其在实际应用中的效果。该防护盒作为一种通用型通讯天线信号增强延长装置的配套组件，旨在提升通讯天线信号的稳定性和延长其使用寿命。通过对防护盒的结构、材料选择、制造工艺等方面的详细介绍，结合实际应用案例，展示了其在复杂环境条件下对通讯天线信号的保护作用。

关键词：金属箱体；通讯天线；防护盒；信号增强；应用

一、引言

随着科技的不断进步和电力行业的快速发展，配网自动化、计量自动化以及需求侧精细化管控的需求日益凸显。这些先进的技术应用为电力行业的运行、监控和管理带来了前所未有的便利和效率提升。然而，随着这些技术应用的普及和深入，也暴露出了一些技术挑战和难题。

在配网侧和用户侧，由于地理环境、通信基础设施等因素的限制，专线、光纤通信暂时无法实现全覆盖。因此，远程数据传送主要依赖运营商的公网无线通信。然而，在一些偏远地区，公网无线信号的覆盖并不理想，这直接影响了电力设备的远程遥控、测控和数据传输的准确性和稳定性。此外，电力设备的特殊性也加剧了这一挑战。负责信号发送、接收的终端装置往往安装在金属箱体内，金属的屏蔽作用使得原本就不强的通讯信号进一步被削弱。这种信号强度的不足会导致设备在数据接收和上传时出现丢包现象，或者由于信号质量差导致设备反复离线上线，这不仅影响了设备的正常运行，还可能导致通讯模块或通讯卡的损坏，进而增加了运维成本。

为了解决这一问题，业界已经采取了一些常规的解决方案，如将天线安装在箱体外部。这种做法需要在箱体上钻孔，使通讯天线从孔中穿出箱体外，并在箱体外部固定天线。虽然这种方法在一定程度上改善了通讯信号的质量，但也存在一些不足。首先，钻孔安装天线会破坏箱体的完整性，增加了设备损坏的风险。其次，外部固定的天线容易受到外界环境的影响，如风雨、雷电等，进一步降低了通讯信号的稳定性。

因此，我们急需一种新型的通讯天线信号增强延长装置，既能够解决金属箱体对通讯信号的屏蔽问题，又能够避免传统解决方案带来的不足。这正是本发明的目的所在，下面我们将详细介绍本发明的技术方案和有益效果。

二、金属箱体通讯天线防护盒设计

在设计金属箱体通讯天线防护盒时，我们强调提高通讯天线的信号稳定性与可靠性，同时兼顾防护盒的通用性与可扩展性。这一设计理念旨在确保通讯天线在各种复杂环境下都能保持高效、稳定的信号传输，同时使防护盒能够适应不同型号和规格的通讯天线，方便用户进行升级和扩展。

设计原则：

1. 通用性：考虑到不同品牌和型号的通讯天线尺寸和接口存在差异，我们在设计时采用了模块化、标准化的思路，使防护盒能够适用于多种通讯天线。通过调整内部结构和接口设计，可以方便地适配不同规格的天线，满足用户的多样化需求。

2. 可靠性：为了确保防护盒在各种环境下都能稳定运行，我们采用了高强度、耐腐蚀的ABS塑料，并通过严格的密封和防水防尘设计，防止外部因素对天线造成损害。同时，我们还考虑了散热问题，通过合理的散热设计，确保天线在长时间运行过程中不会因过热而出现故障。

3. 高效性：为了实现信号的有效增强与延长，我们在防护盒内部放置高增益天线，提高通讯天线的信号质量和传输距离。

结构设计

1. 箱体外形与尺寸设计：为了适应不同尺寸的通讯天线，我们设计了多种规格的防护盒。通过调整箱体的尺寸及内部夹板，可以确保防护盒能够紧密地固定住天线，同时提供足够的空间进行散热和防水防尘设计。

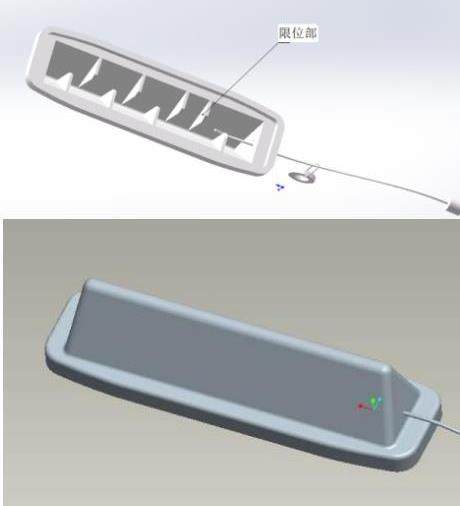

2. 内部结构与布局：为了优化信号传输路径和减少信号损失，我们在防护盒内部设计了多个限位部，以螺旋形式排布在通讯天线的外周，提升了通讯天线的精确指向性，当天线盒受到外部力或者振动时，载荷能够更加均匀地分散到不同的限位点上，从而减少对天线造成局部的过载和损伤。通过精确计算和分析，我们确定了最佳的信号传输路径和天线安装位置，确保天线能够接收到最强的信号并减少信号损失。

3. 散热设计与防水防小动物措施：限位部与壳体方向垂直，降低与通讯天线的接触面积，提升通讯天线的散热效果；外壳采用三角圆弧型设计，起到良好的防风防积水效果；采用超声波密封技术来确保防护盒的密封性能，防止外部水分和小动物进入内部。

材料选择与制造工艺

在材料选择方面，需要考虑到材料的强度、耐腐蚀性以及加工性能。对于3D打印技术而言，我们可以选择具有高强度、耐腐蚀和良好加工性能的工程塑料或复合材料作为原材料。这些材料可以通过3D打印技术精确成型，同时具备良好的物理与化学性能以及成本效益。

在制造工艺方面，我们采用了3D打印技术和超声波密封技术相结合的方案。首先通过3D打印技术快速制造出防护盒的外部框架和内部结构件；然后利用超声波密封技术对框架和结构件进行密封处理；最后通过组装和调试完成整个防护盒的制造过程。这种制造工艺不仅提高了生产效率和质量稳定性还降低了制造成本。

三、技术特点分析

1.3D打印技术的运用

在金属箱体通讯天线防护盒的设计中，3D打印技术的运用带来了显著的技术优势。首先，3D打印技术能够实现复杂结构的快速制造，使得防护盒的设计更加灵活和多样化。通过3D打印，我们可以轻松实现内部结构的优化，如信号传输路径的设计、散热结构的布局等，从而提高通讯天线的信号稳定性和可靠性。

其次，3D打印技术还具有生产周期短、制造成本低的特点，适用于初期的小批量生产。由于3D打印是逐层叠加的制造方式，因此可以快速制造出复杂的结构件。同时，由于无需复杂的模具和加工设备，制造成本也相对较低。这使得防护盒的生产更加灵活和高效，满足了市场快速变化的需求。

2.超声波密封技术的应用

超声波密封技术是金属箱体通讯天线防护盒设计中的另一个关键技术。通过超声波密封技术，我们可以实现防护盒的完全密封，防止外部水分、灰尘等进入内部，从而保护通讯天线的正常运行。

超声波密封技术具有密封效果好、密封速度快的特点。在密封过程中，超声波能量会使材料表面产生高温和高压，使材料分子间产生化学键合，从而实现完全密封。与传统的密封方式相比，超声波密封技术无需使用粘合剂或密封胶等辅助材料，因此密封效果更加可靠和持久。

3.通用性与可扩展性的实现

在金属箱体通讯天线防护盒的设计中，我们注重实现通用性和可扩展性。通过模块化、标准化的设计思路，我们可以使防护盒适应不同型号和规格的通讯天线。同时，通过调整内部结构和接口设计，可以方便地实现天线的升级和扩展。

综上所述，金属箱体通讯天线防护盒的设计充分利用了3D打印技术和超声波密封技术的优势，同时注重实现通用性和可扩展性以满足不同用户的需求。这些技术特点使得防护盒在通讯天线领域具有广泛的应用前景和市场竞争力。

四、实际应用案例

在户外自动化开关系统和配电站中，稳定的信号传输是确保设备正常运行的关键。然而，在某些实际应用场景中，由于环境复杂多变与金属屏蔽的影响，通讯天线的信号常常受到干扰，导致自动化开关的在线率低，影响整个系统的稳定性和可靠性。为了解决这一问题，我们决定在这些场所引入金属箱体通讯天线防护盒，以改善信号质量。

实施过程

1. 现场调研与评估

在项目开始前，我们对自动化开关和配电站的现场环境进行了详细的调研。我们发现，原有的通讯天线直接垂落引出，容易受到风雨、尘土等环境因素的影响，导致信号不稳定。同时，天线由于环境限制导致的随意摆放也影响了信号的传输效率。

2. 定制防护盒设计与制造

根据现场调研结果，我们定制了适合自动化开关和配电站环境的通讯天线防护盒。防护盒采用3D打印技术制造，确保结构精确且快速完成。同时，利用超声波密封技术确保防护盒的完全密封，防止外部环境的干扰。

3. 安装与调试

在自动化开关和配电站中，我们按照设计方案安装了通讯天线防护盒。安装过程中，我们特别注意了防护盒的固定方式，确保天线向上指向，以优化信号传输方向。

应用效果

1. 信号强度有效增强

通过通讯天线防护盒将天线引出并固定，我们观察到信号强度得到了有效增强。与原有垂落天线或封闭与箱体内或站房内的天线相比，外置的固定向上的天线设计使得信号传输更加稳定且高效，天线效率有10～30%的提升。这一改进直接提升了自动化开关的在线率，确保了控制系统的稳定运行。

2. 环境适应性提升

由于防护盒的完全密封设计，通讯天线得到了有效的保护，不再受到风雨等环境因素的直接影响。这大大提升了天线的环境适应性，减少了因环境因素导致的信号干扰和中断。

3. 系统可靠性提高

通过引入通讯天线防护盒，整个自动化控制系统的可靠性得到了有效提高。稳定的信号传输为系统的正常运行提供了有力保障，减少了信号中断的概率，提高了系统的整体性能。

五、结论与展望

通过对上述实际应用案例的深入分析，我们可以明确地得出结论：采用3D打印与超声波密封技术相结合的金属箱体通讯天线防护盒，在自动化开关控制装置和配电站中有效提高了通讯信号的稳定性和可靠性。这一设计不仅解决了原有通讯天线因环境因素导致的信号不稳定问题，还通过优化天线固定方式和结构布局，实现了信号强度的有效增强。具体而言，通讯天线防护盒的应用带来了以下几方面的显著效果：

1. 信号强度增强：通过固定天线并优化其指向，有效减少了信号损失，提高了信号传输的效率和稳定性。

2. 环境适应性提升：防护盒的完全密封设计有效防止了外部环境因素对天线的干扰，提升了天线的环境适应性。

3. 系统可靠性提高：稳定的信号传输为自动化控制系统和配电站的正常运行提供了有力保障，降低了故障发生的概率，提高了系统的整体性能。

这些实际效果不仅验证了通讯天线防护盒设计的有效性，也为我们进一步推广和应用这一技术提供了有力的依据。展望未来，随着自动化技术的不断发展，对通讯信号稳定性和可靠性的要求将越来越高。因此，我们需要在以下几个方面继续探索和优化通讯天线防护盒的设计：

1. 材料创新：寻找更加轻便、耐腐蚀、耐高温的新材料，以进一步提升防护盒的性能和寿命。

2. 结构优化：根据实际应用需求，进一步优化防护盒的内部结构和布局，减少信号损失，提高信号传输效率。

3. 智能化集成：将通讯天线防护盒与智能传感器、控制算法等相结合，实现远程监控、自动调节等智能化功能，提高系统的自动化水平和智能化程度。

4. 扩展应用领域：除了自动化控制装置和配电站外，还可以将通讯天线防护盒应用于其他需要稳定通讯信号的领域，如物联网、智能交通等。

总之，随着技术的不断发展和创新，通讯天线防护盒将可能在未来发挥更加重要的作用，为各种应用场景提供更加稳定、可靠的通讯信号保障。
