摘要：本文首先对防抱死刹车控制系统中连接器进行阐述分析，指出该系统的重要意义，进而提出对于其性能测试的具体方案并对其进行深入研究探讨。汽车的安全保障必然离不开防抱死刹车系统，而决定该系统性能的重中之重则在于连接器。文章首先概述了该系统的工作原理与连接器的作用及类型，接着对常用连接器的防水性能、耐高低温性能、插拔力及端子载流能力等测试项目进行具体阐述，并分析测试结果，探讨了材料选择和制造工艺等影响连接器性能的因素，提出相应的改进措施。最后对研究进行总结，展望了未来该领域能够取得长足发展的方向。本文的研究内容具有不可或缺的意义，为提升防抱死刹车控制系统的可靠性和安全性问题提供了一份行之有效的方案。

关键词：防抱死刹车控制系统；连接器；改进措施

引言

汽车防抱死制动系统即ABS的发明，是汽车工业中一项重要的里程碑，它将汽车的安全性能提高到一个全新的高度。目前汽车防抱死制动系统在国内外高级轿车和客车上已广泛使用[1]，其市场规模日益扩大，2019年，全球ABS系统市场规模约为204亿美元。防抱死刹车控制系统（ABS）作为汽车安全的关键系统，在避免车辆刹车抱死、保持行驶稳定性方面发挥着重要作用。而连接器作为ABS系统中的关键部件，其性能的优劣直接影响着整个系统的可靠性和稳定性。随着汽车行业的迅猛发展以及人们对行车安全的高度重视，对ABS系统中连接器的性能要求愈发严格。因此，深入开展防抱死刹车控制系统中连接器的测试探究具有重要的现实意义和紧迫性。本研究旨在全面剖析连接器在ABS系统中的作用和重要性，深入探讨当前连接器测试的标准与方法，明确研究的目标在于精准评估连接器的性能，确保其在复杂工况下能够稳定可靠地运行，为汽车行驶安全提供坚实保障[1]。同时，通过对测试结果的深入分析，揭示影响连接器性能的关键因素，如材料特性、制造工艺等，并针对这些问题提出切实可行的改进措施，以提升连接器的质量和性能。此外，本研究还将关注连接器在不同环境条件下的适应性，为 ABS系统的优化设计提供有力支持。

1防抱死刹车控制系统及连接器概述

1.1防抱死刹车控制系统的工作原理与重要性

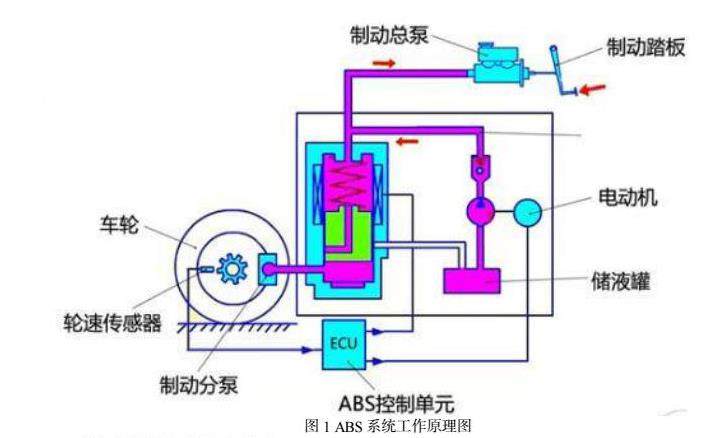

防抱死刹车控制系统（ABS）是一种汽车安全装置，其工作原理如图1所示。ABS制动防抱死系统工作过程可分为常规制动、保压制动、减压制动和增压制动4个部分，可通过传感器监测车轮的转速，当车轮即将抱死时，系统会自动调节刹车压力，使车轮保持滚动状态，从而避免车辆失控[2]。因此ABS系统的重要性不言而喻，它能够大大提高汽车的制动性能和稳定性，减少刹车距离，避免车辆在紧急制动时发生侧滑、甩尾等危险情况，有效保障驾驶员和乘客的生命安全。此外，ABS 系统还能够提高汽车的操控性，使驾驶员在制动时能够更好地控制车辆的方向。在复杂的路况下，如湿滑路面、冰雪路面等，ABS 系统的作用更加明显，能够有效降低交通事故的发生率，

1.2连接器在系统中的作用与类型

连接器在防抱死刹车控制系统中起着至关重要的作用。它主要用于连接系统中的各个部件，如传感器、控制器、制动泵等，确保信号和电力的传输畅通无阻。连接器的质量和性能直接影响着整个系统的可靠性和稳定性，如果连接器出现故障，可能会导致信号传输中断、电力供应不足等问题，从而影响 ABS 系统的正常工作，危及行车安全。

ABS 系统中的连接器类型繁多，常见的有线束连接器、插头连接器、插座连接器。线束连接器能够确保电流的传输，用来连接电线、电缆；插头连接器和插座连接器则主要对信号进行传输、控制，从而连接不同的设备和部件。除此之外，还有部分特殊类型的连接器，能够在一些极端条件与恶劣环境下正常工作，如防水连接器、耐高温连接器等。汽车电子技术日新月异，这对连接器的性能也提出了更高的要求。目前经过创新升级的新型连接器往往具有比旧式连接器更高的传输速度、更好的稳定性和可靠性，能够满足系统对信号和电力传输的更高要求[3]。综上所述，作为 ABS 系统中的重要组成部分，连接器对防抱死刹车系统的性能有着重要影响，其作用自然不言而喻。

2连接器测试标准与方法

2.1常用的连接器测试标准

连接器作为防抱死刹车控制系统中的关键部件，其性能的可靠性至关重要[4]。国际上制定了一系列严格的测试标准以确保连接器在各种恶劣环境下都能正常工作，目前USCAR2 连接器测试标准是广泛应用于汽车行业的重要标准之一。这一标准涵盖了连接器的多个方面性能，包括电气性能、机械性能、环境性能等。同该标准对连接器的接触电阻、绝缘电阻、耐压强度、插拔力、振动耐久性、温度循环等指标都有明确的规定。通过遵循这些标准进行测试，可以有效地评估连接器的质量和可靠性，确保其满足汽车行业的高要求[5]。此外，不同的汽车制造商和零部件供应商可能会根据自身的需求和特点，在 USCAR2 标准的基础上进行适当的调整和补充，以制定更符合其产品要求的测试标准。因此，在实际应用中，需要根据具体情况选择合适的测试标准，并严格按照标准进行测试。

2.2具体测试项目及方法

（1）防水性能测试

防水是一套质地优良的防抱死刹车控制系统必不可少的性能。在测试中我们通常将连接器置于水环境中，增大水压，并观察连接器是否有渗水现象。同时，在测试过程中，需要考虑到测试环境的温度、湿度等因素对实验结果的影响，以保证结果的准确性。除此之外，对连接器的密封结构、材料等进行评估，不失为改进连接器的防水性能一个行之有效的方法。

（2）耐高低温性能测试

车控制系统通常会面临极端温度带来的挑战，因此对其耐高温与耐低温性能分别进行相应的检测是有必要的。我们需要将连接器分别置于高温与低温环境中且持续一定时间，用相应的设备测试连接器电阻、绝缘性能等数据的变化，判断在该温度下性能受影响的程度，判断其在不同温度条件下的可靠性和稳定性，得出具体准确的承受极限温度的范围，从而在材料选择、工艺设计相关过程中进行改进。

（3）连接器插拔力测试

插拔力也对其使用寿命与可靠性有所影响。拔插力过大会导致连接器安装拆卸、困难，增加更换、维修的成本；而过小则可能会导致接触不良，影响防抱死刹车系统的准度。该测试过程大体设计如下：将连接器与拔插测力仪器相连并进行多次拔插操作，通过仪器记录下的力的大小以及变化情况，判断是否符合国家及企业的相应要求，以确保连接器在使用过程中能够稳定可靠地连接，减少事故发生的可能性。

（4）端子载流能力测试

端子载流能力是连接器的重要性能指标之一，它决定了连接器能够承受的电流大小。端子载流能力测试通常通过施加一定的电流，测量端子的温升和电压降等参数，来评估端子的载流能力。测试时需要注意电流的大小、施加时间等因素，以确保测试结果的准确性。

3测试结果与数据分析

3.1各项测试结果的呈现与分析

在防抱死刹车控制系统连接器测试中，我们取得一系列重要结果。首先在防水性能测试中，大部分的连接器能防水性能合格，但少数出现渗水的情况，可能与密封结构设计或材料的选择有关，从而导致连接器密封处有微小缺陷导致渗水。其次耐高低温性能测试表明，绝大多数连接器在极端温度下性能稳定，但是仍有个别连接器在高低温环境下有性能波动，需进行进一步的实验来改进优化。另外连接器插拔力测试显示，大部分的插拔力测试结果为合理，少数会影响使用体验和可靠性；因此过大则需优化结构减少阻力，过小的需加强接触压力从而确保牢固。最后端子载流能力测试表明，所有端子能满足电流承载能力要求，从而将温升和电压降在安全范围内，有效保证电流传输。

3.2数据分析

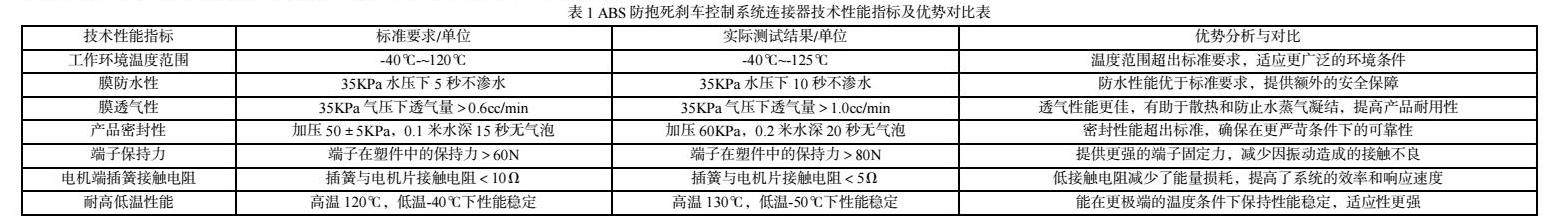

为了更好地评估ABS防抱死刹车控制系统中连接器的性能，我们将测试数据与市场上同类连接器产品进行了对比。结果表明：我们的连接器在防水和耐高低温方面表现得都更加出色，具体如表1所示。在测试中，无论是高水压环境，还是高温环境，我们的连接器都表现出了更加优越的性能。这表明我们的连接器在设计和制造过程中，严格遵循了相关标准的要求，同时采用较为先进的工艺水平。当然，该产品也仍存在一些不足之处，比如同一些高端连接器产品相比，我们的连接器在插拔力的一致性和端子载流能力的余量方面还有一定的差距。这可能会影响到连接器的使用寿命和可靠性。因此，连接器的设计和制造工艺还需要进行进一步的改进。比如提高插拔力的一致性和端子载流能力的余量，以提升连接器的整体性能，来保持我们的连接器产品在市场上的竞争力。

4影响连接器性能的因素

4.1材料选择对连接器性能的影响

材料选择对连接器性能有以下几个方面的影响：首先，材料自身材质会影响其电阻大小，而材料电阻越低，信号和电流的传输也会越稳定，能量损耗也会更少。其次，连接器的机械可靠性由材料的强度和韧性决定，能够承受插拔和振动等外力作用，不易损坏。此外，材料的耐温性和耐腐蚀性也会决定在高温和恶劣环境下连接器的性能能够保持稳定，延长使用寿命。例如，常用的工程塑料PBT GF30虽然具有成本低、不吸水、抗冲击性好等优点，但耐水解性和材料韧性一般，这也就决定了该材料存在一定的局限性与寿命上限。而通过与塑胶原材料供应商联合开发，对 PBT 材料进行水解改性，添加增韧剂等助剂，可以克服这些不足，从而提高连接器的性能。

4.2制造工艺对连接器性能的影响

制造工艺对连接器的性能同样有不可忽视的影响。工艺流程中对于连接器精度控制、表面处理和组装工艺等，会共同决定连接器的质量与性能。配套高精度的制造工艺能够使连接器拥有合适的尺寸与配合精度，这样能够确保其插拔顺畅，接触良好，提高系统反应灵敏度。同时电镀、涂层等表面处理工艺可以提高连接器的耐腐蚀性和耐磨性，增强导电性能。在组装过程中，使用合理的装配工艺，可以有效避免连接器出现松动、接触不良等问题，从而进行严格的质量控制。例如，在连接器的注塑的工业流程里，可以先用注塑科学六步法进行分析，从而寻找产品注塑最优参数，在提高产品质量的同时亦能够节约材料。同时，采用U型短流程精益智造工艺等提高作业过程的自动化程度，兼以对关键性能的在线检测，对不合格品自动进行筛选分流剔除，也能够有效提高工艺过程中的生产效率和产品质量。

5结论

在对防抱死刹车控制系统中连接器的测试探究中，我们不仅明确了连接器在该系统中的重要作用，还对各项测试标准、项目和方法有了更加深入的探讨。而测试结果也表明，整个系统的可靠性和稳定性在很大程度上受连接器的性能影响。同时，材料选择和制造工艺也决定了连接器性能，所以要对其提出相应的改进措施和建议。展望未来，在汽车技术的不断发展的时代浪潮下，必然会对防抱死刹车控制系统中连接器的性能提出更高的要求。因此，我们应对相关行业的最新动态持续关注，在连接器的设计和制造工艺方面不断进行优化创新，以适应不断变化的市场需求。同时也应加强与相关领域的合作与交流，共同推动连接器技术的进步，为汽车行驶安全提供更加坚实可靠的保障。

参考文献

[1]周朝霞.电控防抱死制动系统的正确使用与维护[J].汽车维修，2003，（03）：50-51.

[2]汽车ABS/ASR防滑控制系统原理与维修（2）[J].汽车与驾驶维修，2003，（09）：52-55.

[3]李国伟.制动系统故障及维修措施探讨[J].汽车维修技师，2016，（08）：129.

[4]战怡心，张春丽.轮毂电机驱动电动汽车的制动系统[J].重庆理工大学学报（自然科学），2013，27（11）：20-22+41.

[5]刘岩.ABS制动防抱死系统的液压控制过程探讨[J].山西建筑，2013，39（06）：228-230.
