摘要：随着工业4.0的到来，智能物流控制系统成为纸箱生产整厂管理的重要方向。本研究旨在设计一种高效的纸箱生产整厂智能物流控制系统，通过分析当前纸箱生产流程中存在的物流瓶颈，采用先进的自动化控制技术、物联网技术与人工智能算法相结合，构建一个集物料传送、仓储管理、生产调度和成品发货于一体的智能化物流控制系统。该系统实现高效转运、智能存储、及时配送到相应的加工机器，并对成品高效运输至仓储或直接发运，保障生产的连续性和高效性。通过系统设计与实施，预期将显著提高纸箱生产效率，降低过程成本，提升企业市场竞争力。

关键词：纸箱生产；智能物流；控制系统；自动化；物联网

前言

在当今快速发展的制造业领域，整厂智能物流控制系统已成为提升生产效率、降低运营成本、增强企业竞争力的关键技术之一。特别是在纸箱生产行业，随着市场需求的日益增长和生产过程的复杂性提高，传统的物流系统已无法满足现代生产的需要。纸箱作为重要的包装材料，在日常生活和各行业中占有不可替代的地位，因此，提升纸箱生产的效率和质量具有重大的实际意义。

随着物联网、大数据、云计算和人工智能等新兴技术的兴起，整厂智能物流控制系统为纸箱生产行业带来了革命性的变革。通过这些技术的应用，可以实现对生产全过程的实时监控、智能决策和自动化操作，显著提高生产效率，降低人力成本，减少物料损耗，提升产品质量。

针对当前纸箱生产行业面临的挑战和机遇，本研究旨在探究一种创新的纸箱生产整厂智能物流控制系统设计方案。该系统设计将重点关注高效的物流管理、精确的生产控制、灵活的资源配置等方面，以实现纸箱生产的智能化、自动化和信息化。

本研究从纸箱生产的实际需求出发，深入分析生产流程、物流特性和关键控制点，综合运用现代信息技术和工业工程理论，提出一套完整的整厂智能物流控制系统解决方案。通过构建具有高度集成性和灵活性的物流控制系统，不仅能够适应不断变化的生产需求，还能为企业的可持续发展提供强有力的技术支持。

前言部分的探讨为纸箱生产整厂智能物流控制系统的设计提供了必要的背景信息和研究基础，为后续研究的深入奠定了坚实的理论基础和实践指导。

1.项目背景与目标

随着电子商务和现代零售业的迅猛发展，对纸箱包装的需求日益增长，同时客户对纸箱的质量、样式和交付速度的要求也在不断提高。宁波八方彩印包装项目应运而生，目标是通过引入先进的智能物流控制系统，实现纸箱生产的自动化、信息化和智能化，从而提升生产能力，降低运营成本，增强市场竞争力。

2.项目范围与内容

1.设计与集成：构建以物联网技术为核心的智能物流控制系统，实现瓦楞纸板转运、仓储、生产调度、印刷加工、成品出库等全流程的智能化管理。

2.硬件设备选型：选用高性能的自动化设备，如自动转运系统、智能仓储系统、精准控制系统等，确保生产线的高效稳定运行。

3.软件开发与应用：开发定制的软件系统，包括订单管理、生产调度、各个系统数据通讯等模块，确保信息的实时流通和准确处理。

4.数据分析与优化：利用大数据分析和人工智能算法，对生产过程中的数据进行实时监控和分析，以优化生产流程和提高产品质量。

5.系统集成与调试：完成所有硬件和软件的集成测试，确保系统的稳定运行，满足实际生产需求。

3.项目实施与预期效果

宁波八方彩印包装项目是分阶段实施，首期重点解决生产自动化和数据管理的问题，后续将逐步完善智能化功能，最终实现全面的智慧物流管理体系。项目落地以后，生产效率显著提高，人力成本大大降低，物料浪费大量减少，同时提升产品品质和客户服务水平。

通过宁波八方彩印包装项目的实施，不仅能够推动公司业务的发展和创新，还将为纸箱包装行业提供一种可行的智能化改造方案，引领行业向更高效、环保、智能的方向发展。此外，项目的成功实施也将为宁波乃至全国的智能制造

4.项目设计疑难点

1. 高度复杂性

·整厂智能物流系统需要涵盖从纸板入库到成品出库的全过程，包含众多环节和多样的工艺流程，设计时要考虑到各种可能的情景与异常处理。

·每个环节都牵涉到不同设备、不同操作人员，以及各种软件系统，如何使这些要素高效协同工作是一大难题。

2. 技术集成

·物流控制系统需要与生产管理系统、瓦楞纸生产线、各类加工机器，例如印刷机、模切机、订糊箱机等机器进行数据对接。

·系统不仅要整合硬件设备，还要融合软件系统，确保数据的流通和处理实时准确，这对技术方案的集成能力提出了极高要求。

3. 可扩展性与灵活性

·企业发展和市场需求都在不断变化，智能物流系统需要具备良好的可扩展性，以适应未来生产线的调整或升级。

·设计时需预留足够的接口和支持，确保新功能的添加或旧功能的改进能够顺利进行，而不影响整体系统的稳定运行。

4. 数据量与处理能力

·智能物流系统会产生大量的实时数据，如何保证数据传递的准确性，和如何使用这些生产和工艺数据，是控制系统设计的巨大挑战。

·数据的安全与隐私保护也不容忽视，特别是在物联网技术广泛应用的背景下。

5. 用户接受度和培训

·新系统的引入可能会改变员工的工作流程和习惯，如何设计人性化的交互界面，并制定有效的培训计划以提高用户接受度，是成功实施系统的关键。

·还需考虑系统的使用门槛，确保不同层次的员工均能快速上手，发挥系统的最大效能。

3智能物流控制系统设计要点

3.1 系统的设计要点

1. 系统架构设计

·分层设计：采用分层的架构模式，将系统分为数据采集层、处理层、决策层和执行层，确保了各层次之间高效通信，协同工作。

·模块化构建：系统由多个功能模块构成，包括PLC控制、智能调度、可视化数据展示、数据传递和追踪、数据通讯、订单管理，通过模块化设计，实现系统的灵活性和可扩展性。

2. 数据处理与分析

·物联网技术应用：利用传感器等设备实时采集生产和物流数据，为智能分析和决策提供准确的数据支持。

3. 自动化设备的集成

·机器人与自动化设备：根据生产需求选择合适的自动化设备和机器人，如RGV无人搬运车、自动化仓库等，提高物料搬运和存储效率。

·设备兼容性：确保所选设备能够与现有系统无缝集成，减少因兼容性问题带来的额外成本。

4. 软件系统与人工智能

·定制化软件平台：开发或选用能够覆盖企业全流程的软件平台，包括生产调度、设备监控等功能模块。

·人工智能算法：引入深度学习算法，对生产过程中的关键参数进行优化，实现预测性维护。

5. 网络安全与冗余设计

·安全保障措施：实施严格的网络安全策略，包括防火墙、入侵检测系统和数据加密技术，保护企业数据和网络安全。

·系统冗余：设计冗余机制，包括备份服务器、网络链路冗余等，确保系统在故障情况下仍能正常运行。

3.2系统组成及功能分析

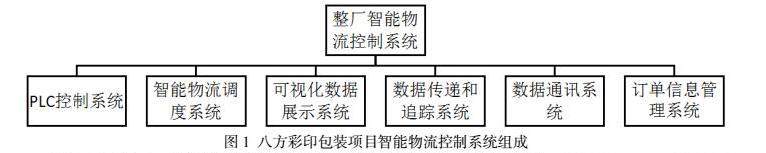

系统旨在模拟大规模纸板的转运、仓库、加工、发货，在集成环境下，构建系统输入、模拟、转运模拟、输出模拟，模拟部分是基于前文对整厂智能物流控制系统的分析，基于面向对象的思想，将系统划分为PLC控制系统、智能物流调度系统、可视化数据展示、数据传递和追踪系统、数据通讯系统等几类子系统[1]。系统组成见图1。

由图1可知，八方彩印包装项目物流转运系统总体结构由五类模块构成，PLC（Programmable Logic Controller，可编程逻辑控制器）控制系统负责设备层的编写逻辑程序对物流设备进行控制；智能物流调度系统负责根据生产工艺和加工工艺的要求，将纸板快速转运到相应加工机器，对于加工完成的成品，出库和实现智能发货，依据第一阶段排队模型，每间隔一定时期触发纸板数量增加函数，解决纸板运输料堆积问题；可视化数据展示系统模块负责以纸垛和纸板为基本元素，改变参数，实时显示对象状态并根据系统功能要求移动对象；数据传递和追踪系统负责实现实际纸垛信息的实时和准确的数据传递；数据通讯系统是负责与生产管理系统、瓦楞纸生产线、各类加工机器，例如印刷机、模切机、订糊箱机等机器进行数据对接，将生产数据实时和准确的完成共享。

3.3PLC控制系统设计

3.2.1 PLC控制系统网络拓扑结构

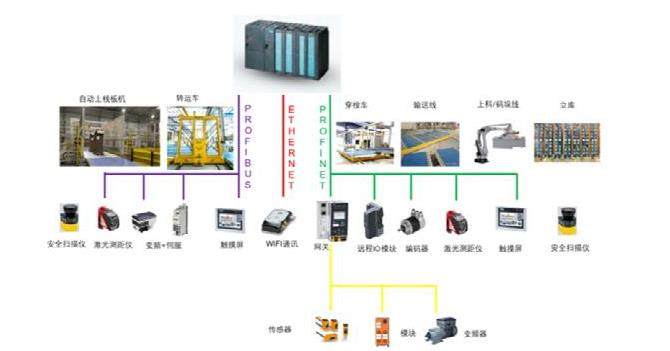

系统根据不同设备和元器件的特性采用了不同不同的网络通讯方式，对于通讯速率要求不高，但是通讯精度要求较高的设备，采用了Profibus通讯，对于通讯数据量大，但是实时性要求不高的设备使用了西门子的Ethernet无线通讯技术，对于通讯数据量不大但是数量较多设备或者原件，使用Asi总线通讯技术。

3.2.2 PLC控制系统

PLC系统控制网络采用 PROFINET 工业以太网网络进行架构，以西门子 S7-300和1200系列PLC 作为主控制器。将供货范围内的设备进行统一控制、有序结合，构成一套功能完整的物流作业系统。所有核心设备驱动器、 I/O、现场操作员终端、识别设备及单机控制系统等，通过本地 PROFINET 交换机接入系统 PROFINET 网络。对于上层计算机系统，本控制系统提供专用的接口进行连接，通过以太网 TCP/IP 协议进行通讯

3.2.2 PLC控制难点和解决方案

PLC控制系统的核心部分包括两部分：

第一部分：上位机系统可以和PLC系统实现稳定的数据通讯。并可以满足超过1000个以上的并发时间的任务处理。

第二部分：所有设备数据的数据可以稳定和准确的传递给上位机，为上位机做出正确决策提供数据支持和依据。

为了解决如上核心问题，通过如下若干方法实现了数据信息的稳定传送。

1.PLC通讯算法技术应用：PLC编制了分频定时的通讯策略和通讯，即根据数据的通讯量和数据的重要性，实时调整通讯频率或者按照固定的通讯频率与上位机实现了高效的通讯，避免因为通讯频率过高或者通讯数据量过大造成通讯的中断。

3.网络分层隔离技术应用：数据传输分层管理，将不同级别的信息放入到不同的通讯层级，避免网络拥塞引起的网络中断。

4.冗余技术应用：在上位机的服务器上使用了磁盘数据镜像和数据自动同步技术，避免因为磁盘的损坏或者故障，造成数据的丢失。

5.数据库管理技术应用：上位机进行数据的存储和数据的转移PLC作为下位机，实现逻辑功能和信号互锁，PLC提供设备的所有状态信息给到上位机，上位机通过数据库管理技术结合接收到的设备状态信息，实现精准的数据传送，避免数据传递的信息丢失。

6.PLC抗扰算法应用：PLC程序中，编写抗扰和滤波算法的程序并结合相关逻辑互锁程序，实现PLC稳定的信息获取。避免了PLC控制系统获取到错误和不稳定的信息。

3.4 智能物流调度系统

一、规则开发与优先级排序

规则开发的细化：根据不同的生产环节和工艺需求，设计具有针对性的调度规则。比如，对于紧急订单的处理，可以设定优先处理规则；对于资源利用优化，可以制定相应的资源调配规则。

规则优先级的设定：不同规则之间可能存在冲突或重叠，因此需要明确规则的优先级。例如，对于影响生产整体进度的关键工序，其调度规则应具有较高优先级。

规则触发条件的精确性：为每个规则设定明确的触发条件，如时间、事件、设备状态等，确保规则能够在适当时机被激活，并按预设逻辑执行。

二、智能调度的实现

集成生产计划系统信息：通过与生产计划系统的紧密集成，获取实时的订单信息和生产排程，为智能调度提供数据基础。

动态调度能力：根据实时的生产情况和突发事件，智能调度系统能够快速调整生产任务和资源配置，确保生产流程的连续性和灵活性。

预测与自适应调整：利用历史数据和机器学习算法，预测生产中可能出现的问题，并提前进行调度调整，减少潜在的生产中断风险。

三、结论

通过开发和应用多种调度规则，并结合生产计划系统的订单和排程信息，智能调度系统能够显著提升生产管理的效率和自动化水平。这不仅有助于降低运营成本，提高资源利用率，还能够增强企业对市场变化的快速响应能力。随着人工智能和大数据技术的进一步发展，智能调度系统将更加精准高效，成为制造业现代化的重要支撑。

3.5 可视化数据展示系统

采用了颜色区分、设备区分、动态显示、信息查询、状态显示、故障显示、历史信息查询等可视化画手段，实现高交互性的可视化信息展示系统，让操作人员，生产管理人员可以实时监控生产状况，对于可能出现的问题提前介入、及时发现，提高生产效率。

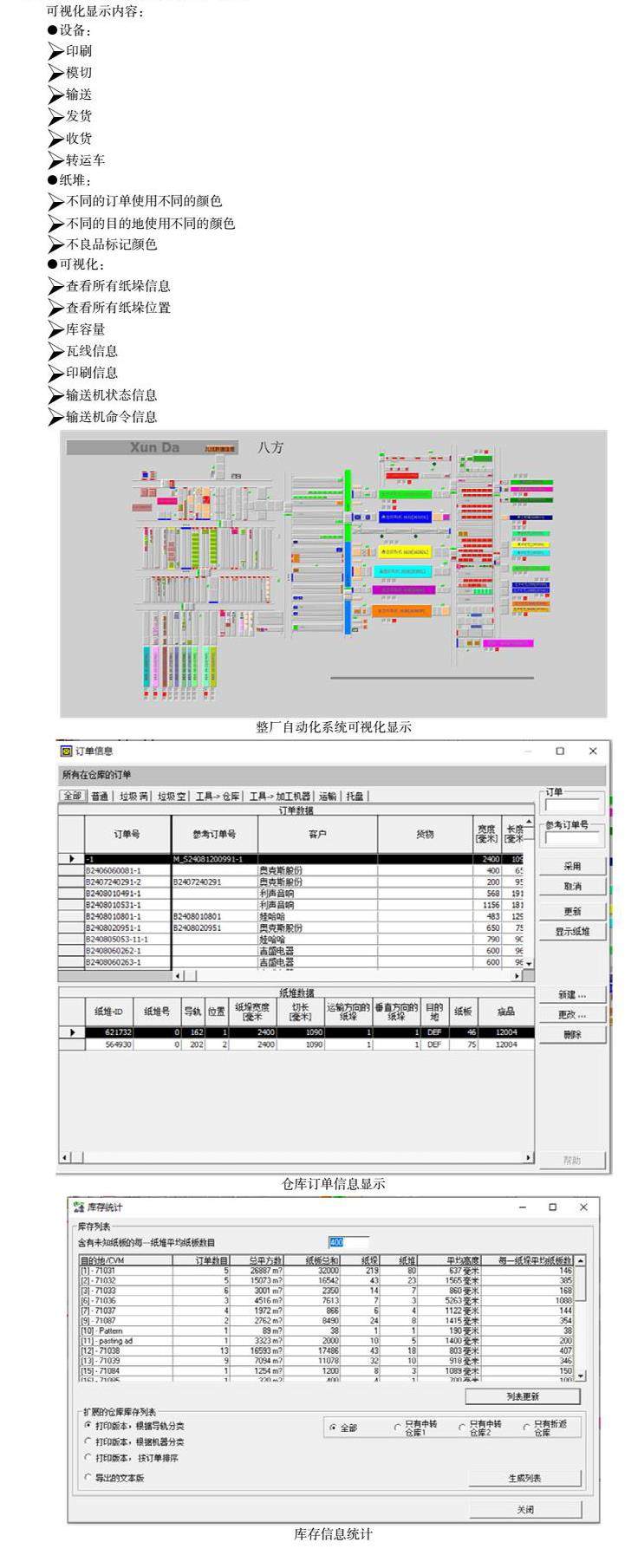

可视化显示内容：

●设备：

印刷

模切

输送

发货

收货

转运车

●纸堆：

不同的订单使用不同的颜色

不同的目的地使用不同的颜色

不良品标记颜色

●可视化：

查看所有纸垛信息

查看所有纸垛位置

库容量

瓦线信息

印刷信息

输送机状态信息

输送机命令信息

整厂自动化系统可视化显示

仓库订单信息显示

库存信息统计

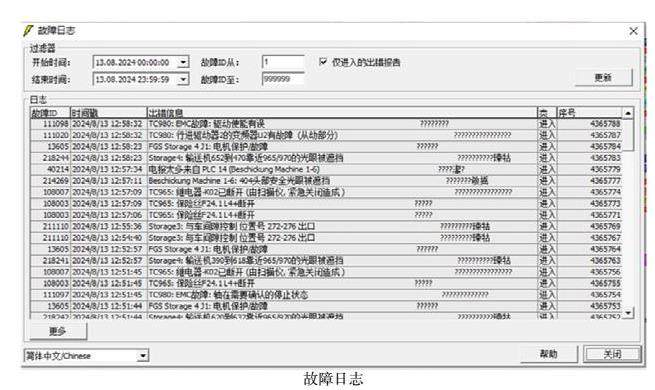

故障日志

3.6 数据传递和追踪系统

上位机系统通过高效地获取底层PLC数据，极大地提高了数据传输的准确性和实时性，这对于保障生产流程的连续性和提升操作效率至关重要。以下将详细分析这一过程的实现方式的具体方法。

一、上位机与PLC间的高效数据通讯

1. 通讯协议的选择与配置

多样性的适应性：为适应不同工业环境的需求，上位机与PLC之间的通讯支持多种协议，如Modbus、Profibus、Ethernet/IP等，这些协议根据具体的应用场景进行选择和配置，以确保通讯的可靠性和效率。

参数优化：通讯参数如波特率、数据位、停止位等需精心配置，以适应具体PLC的特性和网络条件，保证数据传输的速度与准确性。

2. 数据采集的方式

轮询与中断结合：上位机通常采用轮询方式获取PLC数据，即定时查询各个PLC的状态，而在关键事件发生时，PLC可通过中断方式即时通知上位机，减少延迟，提高响应速度。

3. 数据处理与展示

数据校验：对从PLC获取的数据进行校验，确保数据的完整性和准确性，防止错误数据对决策造成影响。

实时监控界面：上位机软件通常配备直观的监控界面，实时展示设备运行状态，方便操作人员及时了解生产情况并作出调整。

二、数据传输准确性和实时性的提升

1. 准确性的重要性

减少误差：准确的数据能够真实反映生产现场的运行状况，帮助维护人员和管理者作出正确的判断和决策。

质量控制：在质量控制过程中，准确的数据是保证产品质量、避免缺陷产品流入市场的关键。

2. 实时性的优势

快速响应：实时获取设备运行信息有助于及时发现问题，快速响应，减少故障停机时间。

提升效率：实时数据流使得生产调度更加灵活高效，能够根据实际生产情况动态调整计划，优化资源配置。

三、结论

上位机通过高效地获取底层PLC数据，不仅提升了数据传输的准确性和实时性，还强化了整个自动化系统的可靠性和效率。这种技术的实施，对于提高生产效率、降低运营成本、提升产品质量具有重要意义。随着工业4.0的不断深入，上位机与PLC间高效、准确的数据通讯将成为制造业竞争力的重要标志。未来，通过进一步的技术革新，这一领域还将展现出更广阔的发展前景

3.7 数据通讯系统

3.7.1数据通讯拓扑结构

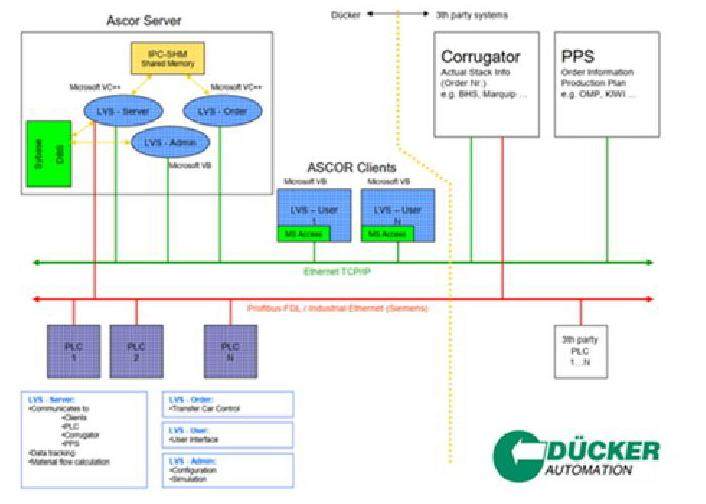

上位机的主要通讯对象有瓦楞纸生产线、生产计划系统，PLC控制系统，现场客户端电脑

3.7.2数据通讯系统的的解决方案

1上位机和PLC之间：ISO on TCP通信协议是一种适用于工业自动化领域的通信协议，它支持动态数据长度传输，且具有较高的抗干扰能力和安全性。在ISO on TCP协议下，数据传输是基于消息的，发送方和接收方之间的信息交换以数据包的形式进行，这有利于保证数据传输的完整性和准确性。相比于传统的TCP协议，ISO on TCP协议更适合于要求快速、可靠通讯的工业控制系统。

通过ISO on TCP通信协议和通讯频率控制算法，上位机与PLC通过ISO on TCP协议进行稳定通信，并通过优化的通讯频率算法提高通信质量和系统响应速度。

采用高效的通讯频率算法对于提升整个物流控制系统的性能至关重要。通讯频率算法可以合理分配通信资源，减少频段内的干扰，提升数据传输的速率和稳定性。

将ISO on TCP协议与先进的通讯频率算法相结合，不仅可以发挥ISO on TCP在工业通信领域的优势，还能利用通讯频率算法优化频谱资源分配，增强系统的通信效率和响应速度。这种综合应用，对于满足现代工业自动化系统中对高并发、低延迟通信需求具有重要意义。

综上所述，通过有效结合ISO on TCP通信协议和优化的通讯频率算法，能够显著提升上位机与PLC之间通信的稳定性和效率，确保物流控制系统在面对大量数据交互时的性能要求得到满足。这种方法的成功实施，将为相关工业领域提供可靠的通信方案，并为未来的技术升级奠定坚实基础。

2上位机和瓦楞纸生产线的上位机之间：采用了Winsocket通讯协议，并结合了PLC反馈的传感器和计数器信息，这一方案显著提升了瓦楞纸生产线的通讯效率和稳定性。

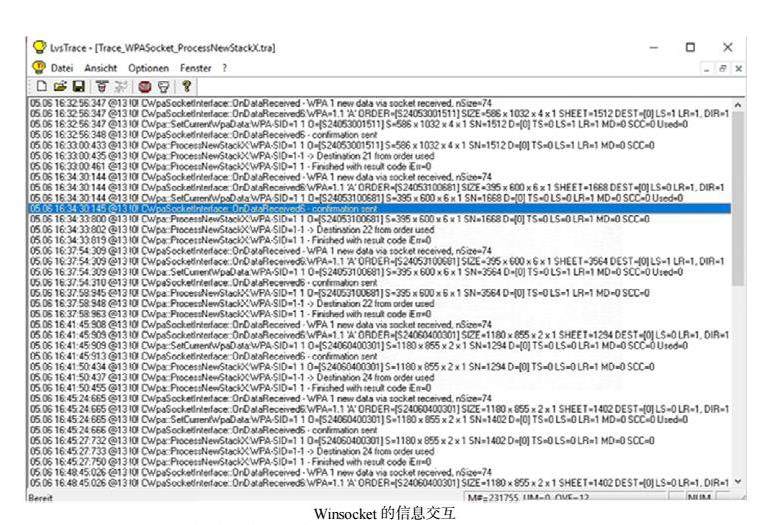

Winsocket的信息交互

一、Winsocket通讯协议在上位机间的应用

高效数据传输：Winsocket提供了一种可靠的网络编程接口，使得上位机之间能够快速建立通讯连接，并且高效传输数据。它支持多种网络协议，如TCP/IP和UDP，能够满足不同通讯需求。

稳定的连接：通过Winsocket，上位机之间能够建立稳定、持久的连接，即使在复杂的工业环境中也能够保持通讯的连续性和可靠性。

易于集成：Winsocket通讯协议易于与现有的工业自动化系统集成，支持OPC（用于过程控制的OLE）、Modbus等标准工业协议，简化了系统整合的复杂性。

二、PLC数据收集和瓦楞纸纸生产线信息收集的利用

PLC传感器信息实时反馈：PLC能够收集生产线上传感器的信息，并实时监控瓦楞纸生产线提供的排出信息，，这些信息结合收到的Winsocket反馈的信息对比，以提高数据接收的准确性。结合Winsocket通讯协议和PLC信息收集、瓦楞纸生产线信息收集相结合的方式，不仅实现了上位机之间的高效、稳定通讯，还提升了瓦楞纸生产线的自动化和信息化水平。这种方案的成功应用，为瓦楞纸生产行业提供了一种新的思路，有助于推动行业的技术进步和产业升级。未来，随着技术的不断发展，这种通讯方式将进一步优化，为瓦楞纸生产线带来更高的效益和更强的竞争力。

3.8 订单管理系统

3.8.1 订单管理系统的解决方案

为了达到高效稳定的数据传输，采用了通过 TCP/IP 和文件传输的方式，实现了订单信息和纸垛信息的信息交互。该交互方式对于技术门槛低，实施方便，对于后期问题查询方便，即便是非专业IT人员，也能迅速找到信息传送和转移的问题。大大提高了系统的可维护性和实用性。

1. 生产计划系统 到上位机的信息

OrderList：一般订单信息（所有纸垛订单信息）

StackImport：特别的纸垛信息（仅限于选择的纸垛）（可选，针对具体工厂）

MachineList： 存放加工设备/码头的排程信息

2.上位机到 生产计划系统的数据

PUSHINFO： 存放发送给第三方的纸垛信息

PRINTERLIST： 存放发送给打印机的内容信息

生产订单信息

加工机器调货信息

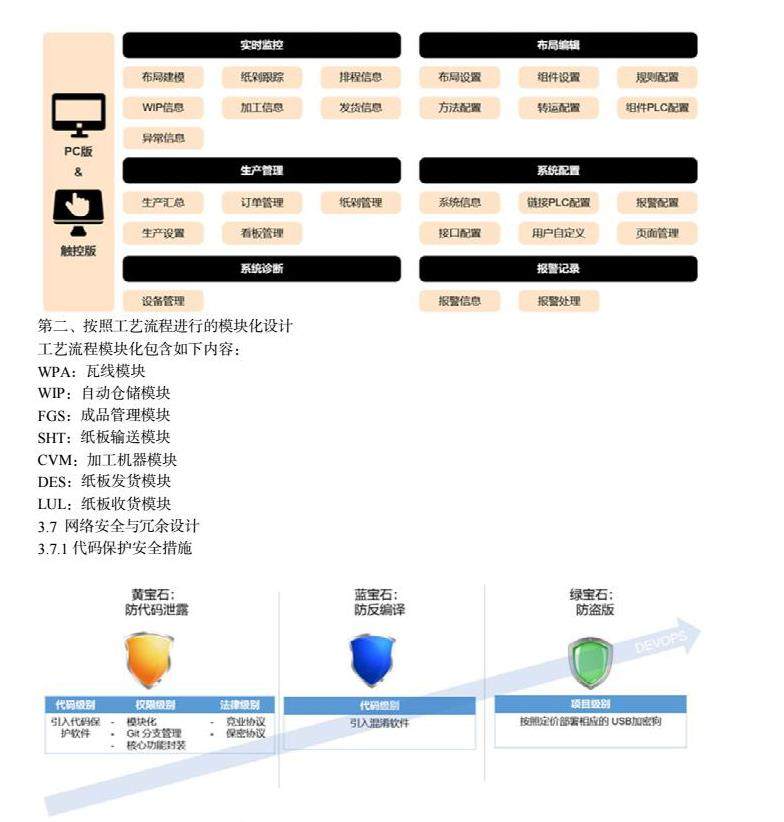

3.7模块化设计

第一、功能模块设计，按照功能进行设计

第二、按照工艺流程进行的模块化设计

工艺流程模块化包含如下内容：

WPA：瓦线模块

WIP：自动仓储模块

FGS：成品管理模块

SHT：纸板输送模块

CVM：加工机器模块

DES：纸板发货模块

LUL：纸板收货模块

3.7 网络安全与冗余设计

3.7.1代码保护安全措施

3.7.2网络远程访问和数据云服务共享

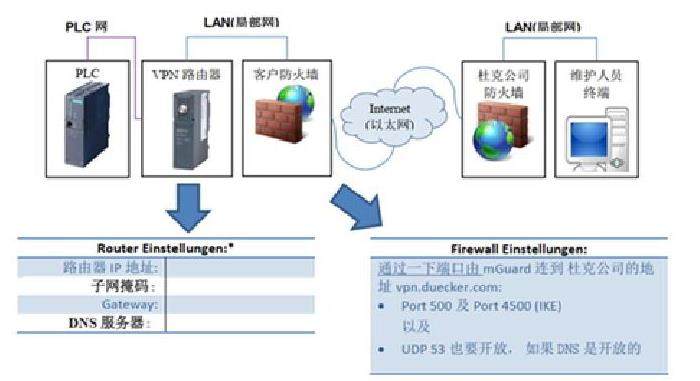

通过VPN（虚拟专用网络），经过客户防火墙开放专用端口，再经由公司防火墙之后搭建的服务器，终端人员需安装专用软件并授权后方可远程连线服务。采用VPN的好处：

快速且高效性的远程诊断

可以访问所有可控制部分

公司的技术人员可以从世界任何一处访问上位机和PLC控制系统设备，并进行信息共享

通讯采用IPSec（IP安全通讯标准）行业标准

通讯采用256位加密，安全的VPN通道

通过VPN路由器为出口（outcoming）和公司网络链接

不需要任何连接进入（incoming）到客户网络

客户的防火墙必须开放该VPN路由器的端口（Port）500和4500（IKE）作为输出口。该VPN路由器的电源供给可以通过按钮开关断开，这样用户可以随时控制何使可以允许VPN连接。

3.7.3服务器的冗余技术

服务器镜像存取技术和同步技术是指在服务器上创建和管理数据镜像，并通过实时或近实时的数据同步机制来保证数据冗余和一致性的技术。服务器镜像存取技术与同步技术主要应用于数据备份、灾难恢复和高可用性系统等领域，它们通过在不同位置存储相同的数据副本，确保即使某个存储位置发生故障，也能保障数据的完整性和可访问性。

服务器镜像存取技术包括本地镜像和远程镜像两种形式。本地镜像通常在同一个RAID阵列内进行，而远程镜像则跨越城域网或广域网的不同节点。这种技术可以进一步细分为同步远程镜像和异步远程镜像。同步远程镜像要求本地数据复制到异地时每个I/O事务都必须等待远程复制完成确认信息才能释放，因此具有最高的数据恢复点目标（RPO）和恢复时间目标（RTO），但仅限于相对较近的距离应用。相反，异步远程镜像由本地存储系统提供I/O操作完成的确认信息，其RPO值可能以秒、分或小时计算，适用于距离更长的传输，但对网络带宽的要求较小，并可能破坏数据一致性。

总的来说，服务器镜像存取技术和同步技术为现代IT基础设施提供了强大的数据保护和恢复能力。这些技术确保了数据的冗余存储，通过同步或异步方式保持数据的最新状态，并在必要时快速恢复服务。然而，选择合适的镜像和同步策略需要综合考虑RPO、RTO、成本及实际应用场景，以实现最佳的数据保护效果。

结语

通过本次设计探究，我们深刻认识到，整厂智能物流控制系统的设计不仅需要集成先进的自动化设备和信息技术，更需要考虑生产实际需求，实现物流流程的优化、数据的实时监控和智能决策的支持。具体而言，系统应具备高效的订单处理能力、灵活的库存管理策略、准确的运输调度功能和严格的质量控制机制。

在设计过程中，我们克服了多项难点，包括系统的复杂性、技术的选型与集成、数据量与处理能力的挑战等。通过采用分层架构和模块化设计，我们成功构建了一个既高效又稳定的智能物流控制系统。此系统不仅显著提升了生产效率，降低了人力成本和物料损耗，还为企业的未来发展奠定了坚实的基础。

此次设计探究的成功，不仅为纸箱生产行业提供了一种可行的智能化改造方案，也为其他制造领域的智能物流控制系统设计提供了宝贵的经验和启示。我们坚信，通过持续的技术创新和管理优化，纸箱生产企业能够在未来的市场竞争中脱颖而出，实现可持续发展。
