摘要：本文主要对空调冷凝热回收装置的性能进行了测试与分析，并针对测试中发现的问题提出了相应的改进措施。通过对不同类型的空调冷凝热回收装置进行实验研究，探讨了影响其性能的因素，为提高空调冷凝热回收装置的效率和可靠性提供了理论依据和实践指导。同时，本文还对空调冷凝热回收装置进行了经济性分析，以评估其在实际应用中的经济效益。

关键词：冷凝热；回收效率；经济性分析

一、引言

随着能源短缺和环境问题的日益严重，节能减排已成为全球关注的焦点。空调系统作为建筑能耗的主要组成部分，其节能潜力巨大。空调冷凝热回收装置可以将空调运行过程中产生的冷凝热进行回收利用，用于加热生活热水或其他热需求，从而提高能源利用效率，减少能源消耗和对环境的影响。因此，对空调冷凝热回收装置的性能进行测试与改进具有重要的现实意义。

二、空调冷凝热回收装置的工作原理

空调冷凝热回收装置主要是通过热交换器将空调冷凝器排出的高温冷凝热传递给热水系统，从而实现冷凝热的回收利用。常见的空调冷凝热回收装置有板式热交换器、壳管式热交换器和热管式热交换器等。其工作原理是利用热交换器中两种不同温度的流体进行热量传递，使低温流体吸收高温流体的热量而升温，从而达到回收冷凝热的目的。

三、性能测试方法与实验设计

空调冷凝热热转换率的计算需要明确两个关键量：实际获得的有用热量（一般为可回收利用的热量）以及理论上能够产生的冷凝热总量，其计算公式为：

热转换率=ⅹ100%             （1）

以下是对这两个关键量的具体解释及获取方法：

1. 实际获得的有用热量：

通过热回收装置获取热量的情况：如果安装了专门的空调冷凝热热回收装置，比如利用冷凝热来加热生活热水，那么可以根据水的温升、流量以及水的比热容来计算实际获得的有用热量。公式为：，其中是实际获得的热量，m是水的质量流量（单位：kg/s），c是水的比热容（约为4.2kJ/（kg·°C）），是水在热回收过程中的温升（单位：°C）。例如，水的流量为0.5kg/s，温升为20°C，则实际获得的热量。：kJ/s。

2. 理论冷凝热总量：

根据制冷循环参数计算：理论上，空调在制冷循环过程中，制冷剂在冷凝器中由气态变为液态所释放出的热量就是理论冷凝热总量。这可以通过制冷剂的质量流量、制冷剂的冷凝焓差以及制冷循环的运行时间来计算。公式为：，其中是理论冷凝热总量，是制冷剂的质量流量（单位：kg/s），是制冷剂在进入冷凝器时的焓值，是制冷剂在离开冷凝器时的焓值（焓值可通过制冷剂的热力性质表查得），t是制冷循环的运行时间（单位：s）。

根据空调的制冷量估算：在一些简单的估算情况下，如果已知空调的制冷量，由于冷凝热通常是制冷量的一定倍数（一般为1.15-1.3倍），可以根据空调的制冷量来大致估算理论冷凝热总量。例如，空调的制冷量为5kW，按照冷凝热是制冷量的1.2倍估算，那么理论冷凝热总量约为5。

需要注意的是，空调冷凝热热转换率的计算可能会受到空调系统的运行状态、热回收装置的效率、环境温度等多种因素的影响，因此在实际计算中需要根据具体情况进行准确的测量和分析。

（一）测试方法

1.测量空调冷凝热回收装置的进出口水温、水流量和空调冷凝压力、温度等参数。

2. 根据测量数据计算冷凝热回收量、热回收效率等性能指标。

3. 对比不同类型的空调冷凝热回收装置在相同工况下的性能差异。

（二）实验设计

1. 选择不同类型、不同规格的空调冷凝热回收装置进行测试。

2. 设定不同的空调运行工况，如制冷负荷、冷凝温度等，以考察装置在不同工况下的性能表现。

3. 采用控制变量法，逐一改变实验参数，分析各参数对装置性能的影响。

四、控制变量法测试

一、控制变量法实验设计

1.确定变量

首先明确影响空调冷凝热回收装置性能的主要参数，如制冷负荷、冷凝温度、热交换器类型、水流量等。

将这些参数作为实验中的变量进行单独研究。

2. 实验分组

针对每个变量，设置不同的水平值。例如，对于制冷负荷，可以选择低、中、高三个水平；对于冷凝温度，可以设定几个不同的温度区间。

根据变量的不同水平值进行实验分组，确保每组实验中只有一个变量在变化，其他变量保持恒定。

3. 实验操作

在进行每一组实验时，严格控制其他变量不变，仅改变目标变量。例如，当研究制冷负荷对装置性能的影响时，保持冷凝温度、热交换器类型和水流量等参数固定，通过调整空调的运行状态来改变制冷负荷。

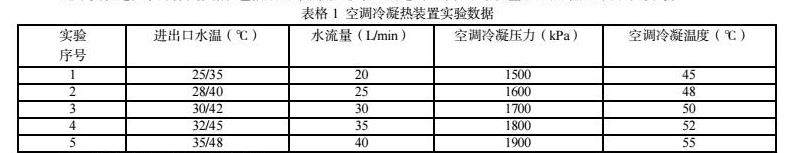

记录实验过程中的各项数据，包括空调冷凝热回收装置的进出口水温、水流量、空调冷凝压力和温度等。

二、分析各参数对装置性能的影响

1. 制冷负荷的影响

随着制冷负荷的增加，观察到空调冷凝热回收量的变化趋势。如果冷凝热回收量相应增加，分析其原因可能是制冷负荷增大导致空调冷凝器排出的热量增多，从而有更多的冷凝热可供回收。

同时，关注热回收效率的变化。若热回收效率并非线性增长，可能是因为制冷负荷过大时，热交换器的传热温差减小，影响了热量传递的效率。

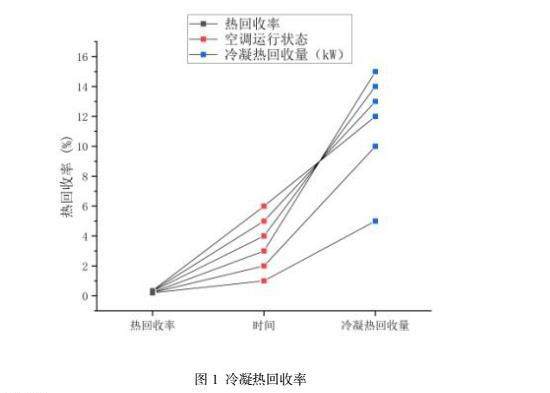

下面图1通过绘制制冷负荷与冷凝热回收量、热回收效率的关系曲线，直观地展示制冷负荷对装置性能的影响。

2. 冷凝温度的影响

当冷凝温度升高时，记录空调冷凝热回收量的变化。一般情况下，冷凝温度升高会使空调冷凝热回收量增加，这是因为冷凝温度越高，制冷剂在冷凝器中释放的热量越多。

然而，过高的冷凝温度可能会导致空调系统的能效比下降。分析其原因是冷凝温度过高会增加压缩机的功耗，降低整个空调系统的效率。

同样，可以绘制冷凝温度与冷凝热回收量、空调系统能效比的关系曲线，以便更清晰地看出冷凝温度对装置性能的影响。

3. 热交换器类型的影响

对比不同类型的热交换器（如板式热交换器、壳管式热交换器和热管式热交换器）在相同实验条件下的性能表现。

观察进出口水温的变化、水流量的稳定性以及热回收效率的差异。例如，板式热交换器可能传热效率高，但容易堵塞和结垢；壳管式热交换器耐腐蚀性较好，但传热效率相对较低；热管式热交换器传热性能优良，但成本较高。

通过对不同类型热交换器的性能分析，为实际应用中选择合适的热交换器提供依据。

4. 水流量的影响

改变水流量，观察空调冷凝热回收装置的性能变化。一般来说，水流量的增加可能会提高热回收量，但也可能会受到热交换器的传热能力限制。

分析水流量对热回收效率的影响机制。如果水流量过大，可能会导致水流在热交换器中的停留时间缩短，影响热量传递的充分性；而水流量过小，则可能无法充分吸收冷凝热。

绘制水流量与冷凝热回收量、热回收效率的关系曲线，以便更好地理解水流量对装置性能的影响。

通过以上控制变量法的实验设计和对各参数的分析，可以深入了解不同因素对空调冷凝热回收装置性能的影响，为优化装置设计和提高性能提供有力的支持。

四、性能测试结果与分析

（一）不同类型装置的性能对比

通过实验测试发现，不同类型的空调冷凝热回收装置在性能上存在一定的差异。板式热交换器具有传热效率高、结构紧凑等优点，但容易堵塞和结垢；壳管式热交换器的耐腐蚀性较好，但传热效率相对较低；热管式热交换器的传热性能优良，但成本较高。在实际应用中，应根据具体情况选择合适的热交换器类型。

（二）工况对性能的影响

1. 制冷负荷：随着制冷负荷的增加，空调冷凝热回收量也相应增加，但热回收效率并非线性增长。当制冷负荷过大时，热交换器的传热温差减小，热回收效率会有所降低。

2. 冷凝温度：冷凝温度升高，空调冷凝热回收量增加，但过高的冷凝温度会导致空调系统的能效比下降。因此，在设计空调冷凝热回收装置时，应合理控制冷凝温度，以提高整个系统的性能。

五、存在问题及改进措施

（一）存在问题

1. 热交换器结垢和堵塞问题：长期运行后，热交换器内部容易积累污垢和杂质，影响传热效率和装置的性能稳定性。

2. 热回收效率有待提高：目前的空调冷凝热回收装置热回收效率仍有提升空间，尤其是在低负荷和恶劣工况下。

3. 装置的可靠性和耐久性不足：部分装置在运行过程中出现泄漏、腐蚀等问题，影响了其使用寿命和可靠性。

（二）改进措施

1. 优化热交换器设计：采用抗结垢、耐腐蚀的材料，改进热交换器的结构，提高其自清洁能力和传热性能。

2. 提高热回收效率：采用先进的热回收技术，如强化传热技术、余热梯级利用技术等，进一步提高空调冷凝热回收装置的热回收效率。

3. 增强装置的可靠性和耐久性：加强装置的密封性能，选用耐腐蚀的材料，定期进行维护和保养，延长装置的使用寿命。

六、经济性分析

（一）投资成本

空调冷凝热回收装置的投资成本主要包括设备购置费用、安装费用等。不同类型和规格的装置投资成本有所差异，一般来说，热管式热交换器的投资成本较高，而板式热交换器和壳管式热交换器的投资成本相对较低。此外，安装费用也会因安装地点和工程难度的不同而有所变化。

（二）运行成本

空调冷凝热回收装置的运行成本主要包括设备维护费用、能源消耗费用等。由于装置可以回收空调冷凝热，用于加热生活热水或其他热需求，从而减少了对传统能源的依赖，降低了能源消耗费用。同时，定期的设备维护和保养也需要一定的费用支出。

（三）经济效益

通过对空调冷凝热回收装置的投资成本和运行成本进行分析，可以计算出装置的经济效益。一般来说，装置的经济效益主要体现在节能降耗、降低运行成本等方面。以一个中型商业建筑为例，安装空调冷凝热回收装置后，每年可以节约大量的能源费用，同时还可以减少对环境的污染，具有显著的经济效益和社会效益。

七、案例分析

以某大型酒店为例，该酒店安装了空调冷凝热回收装置，用于加热酒店的生活热水。在安装前，酒店每年需要消耗大量的能源来加热生活热水，成本较高。安装空调冷凝热回收装置后，通过回收空调冷凝热，大大降低了生活热水的加热成本。同时，该装置还提高了酒店的能源利用效率，减少了对环境的污染。酒店共有客房 500 间，每天需要供应的生活热水量为 500 吨。在安装空调冷凝热回收装置前，酒店采用传统的燃气锅炉加热生活热水，每年的能源消耗费用为 100 万元。安装空调冷凝热回收装置后，每年的能源消耗费用降低至 50 万元，节约了 50%的能源费用。此外，该装置的投资成本为 50 万元，预计使用寿命为 10 年。通过简单的计算可以得出，该装置在使用寿命内可以为酒店节约能源费用 500 万元，扣除投资成本后，净收益为 450 万元。

这个案例充分说明了空调冷凝热回收装置在实际应用中的巨大经济效益和社会效益。

八、结论

通过对空调冷凝热回收装置的性能测试与分析，我们可以看到不同类型的空调冷凝热回收装置在性能上各有优劣，应根据实际应用需求选择合适的装置类型。制冷负荷和冷凝温度等工况因素对空调冷凝热回收装置的性能有重要影响，在设计和运行过程中应合理控制这些参数。目前空调冷凝热回收装置存在热交换器结垢、热回收效率有待提高、可靠性和耐久性不足等问题，需要通过优化设计、采用先进技术和加强维护保养等措施加以改进。空调冷凝热回收装置具有显著的经济效益和社会效益，在实际应用中应充分考虑其投资成本和运行成本，以实现经济效益的最大化。

总之，空调冷凝热回收装置具有显著的节能和环保效益，对其性能进行深入研究和不断改进，将有助于推动空调系统的节能减排和可持续发展。

参考文献：

[1] 潘天泉， 刘光军. 空调器的节能技术刍议[J]. 环保与节能， 2005，（ 3） .

[2] 王伟， 马最良. 空调冷凝热回收热水供应系统计算机模拟分析[J]. 哈尔滨工业大学学报， 2021，（ 2） .

[3] 胡张保， 张宪坤， 等地下水源热泵户式中央空调冷凝热回收试验研究[J]. 流体机械， 2019， 33（ 4） .

[4] 李唯毅， 韦雪松， 等.集中空调冷凝热回收的应用[J]. 暖通空调 H V& A C ，2014， 34（ 7） ： 105～107.

[5] 林宏.谈家用空调系统冷凝热的回收利用[J]. 福建能源开发与节约，2012，（ 1） ： 23～24.

江苏省住房和城乡建设厅科技项目，项目号：2017ZD053
