摘要：随着社会老龄化进程的加快，老年人和残疾人在日常生活中的出行困难逐渐凸显。而老旧小区加装电梯可以有效解决他们上下楼的问题，提高他们生活的便利性。此外，随着城市发展，老旧小区得到了改造和提升的需求，加装电梯是改善居民居住环境和提升房产价值的一项重要举措。因此，加装电梯具有重要的社会和经济意义。

1.加装连接条件

新增大平层与既有建筑连接处，为钢筋混凝土梁或构造柱，梁高≥300mm且混凝土强度等级不低于C20，同时需要当地主管部门及图审单位允许，以及地勘及原始图纸齐全或者补充原建筑检测报告（附加电梯后房屋检测报告）。

2.大平层钢结构设计

地震作用下，采用钢框架或钢框架支撑体系，根据各地区的地震情况，风荷载、雪荷载情况，按独立模型计算，满足中震弹性。各组件采用焊接或螺栓连接，焊缝等级不小于二级，螺栓采用高强螺栓。

3.大平层结构布置方式

3.1 电梯井连廊长度≤1.5m，采用6立柱方案，平面布置详下图所示：

大平层钢梁及钢柱截面详下列各表所示：

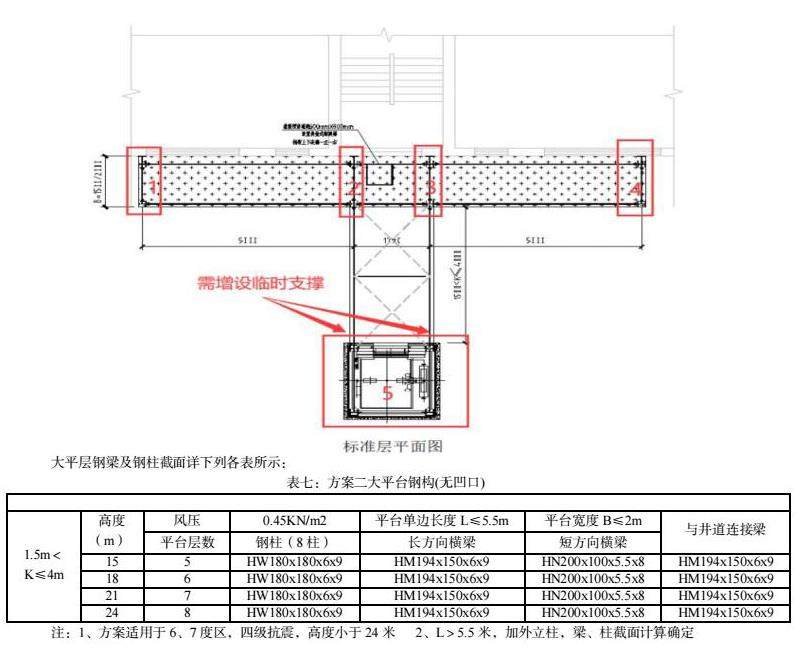

3.2 1.5m＜电梯井连廊长度≤4m，采用8立柱方案，平面布置详下图所示：

大平层钢梁及钢柱截面详下列各表所示：

4.基础设计

基础抗倾覆安全系数1.6，零应力区控制15%为计算原则，当项目地标准有更高要求时，按当地标准设计。原建筑为浅基础，新建基础标高不应超过原有基础底标高，且根据地勘情况、基础形式、原建筑结构、基本风压、连廊长度等因素，结合并利用原有建筑基础，计算新建基础大小大。

5.连接节点

5.1电梯井道连廊梁与原结构连接大样

5.2平台梁柱连接节点

6.结束语

我国于2023年9月1日起实施了《无障碍环境建设法》，第22条明确规定国家支持城市老旧社区安装电梯或者其他无障碍设施，为残疾人和老年人提供便利。其次，住建部出台了相关文件，指出对于具备安装条件但居民尚未达成共识的情况，必须先完成管道搬迁、基坑建设等工作，为安装预留条件。本文分析H型钢拼装预制式大平层连廊设计，为老旧小区平层入户提供一种新思路，能够较好的降低加装电梯成本、使生产标准化，采用现场吊装，施工更快，品质更高，同时也满足设计及施工规范要求。

参考规范

《门式刚架轻型房屋钢结构技术规范》GB 51022-2015

《钢结构高强度螺栓连接技术规程》（JGJ 82-2011）

《钢结构焊接规范》（GB 50661-2011）

《钢结构设计规范》（GB50017）
