摘要：本文探讨了一种基于低压直流微电网的分布式新能源柔性联网供电控制方法及系统。通过新能源综合能源管理系统与多个直流微电网电源柜的边缘控制器连接，实现了分布式新能源的高效利用。采用直流供电技术，提高了能量传输效率，减少了系统建设成本，并降低了从发电到用电过程中的能量转换损耗，同时提出了一套详细的交流转直流整流器的控制逻辑及远距离供电管理系统，为新能源的智能管理提供了新思路。

关键字：分布式新能源、柔性联网、供电控制、低压直流微电网

引言

在全球能源结构转型的大背景下，传统的能源供应模式正面临着前所未有的挑战。能源需求持续增长，而环境问题日益严峻，这使得各国不得不重新审视其能源战略。为了应对这些挑战，各国纷纷将目光投向更高效、清洁的能源利用方式。如何实现能源的高效转化和利用成为关键课题，推动能源技术的不断进步和创新，分布式新能源已成为能源发展的重要方向。然而，分布式新能源的高效利用和可靠供电一直是一个挑战。因此，低压直流微电网凭借其高效的能量传输和灵活的供电方式，成为解决这一问题的重要手段。

1、分布式新能源供电系统结构

本系统由新能源综合能源管理系统、直流微电网电源柜、第一直流微电网分布式综合能源柜、直流微电网分布式电源柜及第二直流微电网分布式综合能源柜等组成。各个子系统通过边缘控制器连接，实现了新能源的高效管理和柔性供电。

新能源综合能源管理系统是整个系统的核心。它通过实时监控和智能调度，实现了分布式新能源的高效利用和供电管理。系统的工作流程为：首先，获取分布式光伏发电功率、线路损耗功率、整流器实际功率和终端逆变器使用功率等参数，对计量参数进行处理，获得整流功率参数。然后将终端逆变器使用功率与整流功率参数进行比较，调整整流输入功率，并进行功率限制和过载保护。最后根据整流功率参数，判断发光发电量是否有剩余，并进行弃光操作和保护告警。

直流微电网系统中的各个电源柜和综合能源柜包含的模块及其功能如下，这些模块共同协作，确保直流微电网系统的高效运行和能量管理。每个柜体中的模块都有特定的功能，以满足系统中不同部分的需求。

直流微电网电源柜，包括交流转直流整流器用于与交流电网耦合，实现直流系统和交流系统之间的能量双向流动控制；储能用直流变流器用于电化学储能电池的充放电管理；直流固态断路器用于与直流微主干网的连接和控制。

第一直流微电网分布式综合能源柜，包括分布式光伏用直流变流器用于分布式新能源发电设备的发电管理；储能用直流变流器用于分布式电化学储能电池的充放电管理；直流变流器 （10）用于对直流负载的电压、电流和功率控制；直流固态断路器用于与直流微主干网的连接和控制。

直流微电网分布式电源柜，包括分布式光伏用直流变流器用于分布式新能源发电设备的发电管理；直流固态断路器用于与直流微主干网的连接和控制。

第二直流微电网分布式综合能源柜，包括分布式光伏用直流变流器用于分布式新能源发电设备的发电管理；储能用直流变流器用于分布式电化学储能电池的充放电管理；直流转交流逆变器用于对交流负载的电压、电流和功率控制；直流固态断路器用于与直流微主干网的连接和控制。

这种基于低压直流微电网的分布式新能源柔性联网供电控制方法，通过新能源综合能源柔性管理技术，实现了分布式新能源的高效利用，采用直流供电技术，提高了能量传输效率，减少了系统建设成本，并降低了能量转换损耗。

1.1分布式新能源柔性联网供电的自供微网控制策略

该自供微网控制策略通过细致的启动检查、预充电过程、微网岛运行模式检查、光伏系统启动和并网、功率匹配和能量管理以及停机指令处理等多个环节，确保了分布式新能源柔性联网供电系统的安全、稳定和高效运行。同时，该策略还具有一定的灵活性和可扩展性，能够适应不同规模和类型的新能源发电系统和负载需求。以下是对上述控制策略的详细说明：

1. 启动储能微网模式：当系统接收到外部启动指令时，立即启动储能微网模式。这是整个控制流程的起点，标志着系统从待机状态进入工作准备阶段。

2. 系统故障和状态检查：在启动前，系统需要进行全面的故障和状态检查，以确保各部件处于正常状态。这包括检查电池管理系统（BMS）是否有故障信号、电池电压是否满足黑启动要求、储能用直流变流器是否无故障，以及确认所有负载支路断路器已断开。这些检查步骤是保障系统安全启动的重要措施。

3. 系统预充电和启动： 通过预充电过程，系统逐步建立直流母线电压，避免直接合闸可能产生的冲击电流。当直流母线电压达到额定值的80%时，断开预充电回路，合上主回路断路器，启动储能用直流变流器及其并联模块，同时启动储能放电程序和光伏微网岛模式。这一步骤标志着系统正式进入工作状态。

4. 微网岛运行模式检查： 系统进入微网岛运行模式后，需要持续检查储能用直流变流器的工作状态和电器主回路的故障情况。这是为了确保系统能够在孤岛状态下稳定运行，同时及时发现并处理可能出现的故障。

5. 光伏系统启动和并网： 在确认储能系统稳定运行后，系统开始启动光伏系统。通过检查分布式光伏用直流变流器的进线断路器和故障信号，确保光伏系统无故障后，吸合主回路断路器，启动分布式光伏用直流变流器及其并联模块，实现与储能系统的直流并网，并合闸负载。这一过程实现了新能源的有效利用和系统的灵活并网。

6. 功率匹配和能量管理： 系统进入稳定运行状态后，需要根据实际发电功率和负载需求进行功率匹配和能量管理。首先判断光伏发电功率是否满足负载需求，若满足则启动储能系统充电模式；若不满足，则进一步判断储能放电功率与光伏发电功率之和是否满足负载需求。若仍不满足，则生成能量不足告警，并根据实际情况调整负载或采取其他应急措施。这一过程确保了系统能够高效利用新能源，同时保障负载的稳定供电。

7. 停机指令： 当系统接收到停机指令时，立即停止储能用直流变流器和分布式光伏用直流变流器的工作。这一步骤标志着系统从工作状态进入停机状态，为后续的维护或升级工作做好准备。

2、交流转直流整流器控制逻辑

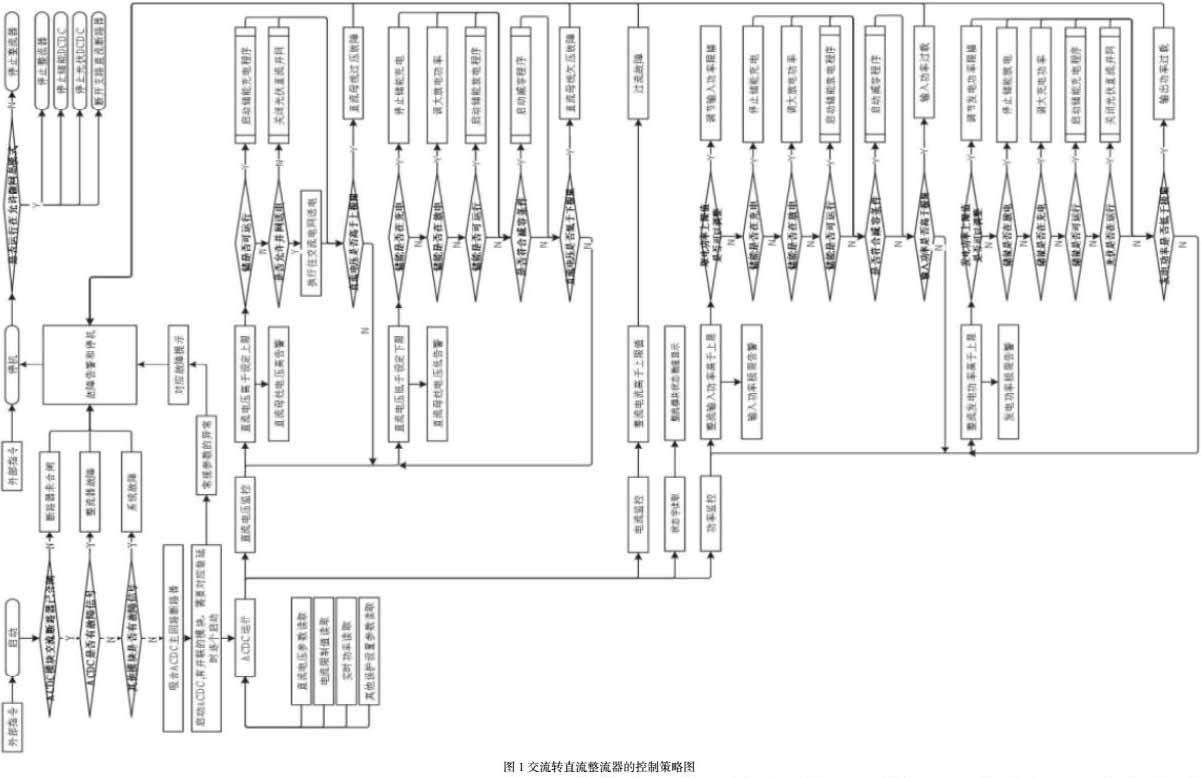

交流转直流整流器的控制逻辑用于管理交流转直流整流器（AC/DC整流器）的操作和故障处理。该策略详细描述了启动、运行、和停机过程中各个步骤和条件的判断逻辑，确保系统能够在不同情况下正常运行，并能够及时检测和处理故障。以下是结合图1解析该控制策略的流程。

启动过程：当接收到启动指令时，首先判断交流断路器是否合闸，判断交流转直流整流器是否存在故障信号。判断其他模块是否存在故障信号，如果没有故障信号，吸合主回路断路器，启动交流转直流整流器，并逐个启动与其并联的模块。

运行状态监控：在运行过程中，监控常规参数（直流电压、电流、功率）。如果检测到异常，生成故障提示并停机。当接收到停机指令时，判断是否运行在允许微网岛模式。

常规参数检测方法包括直流电压监控和功率监控。

直流电压监控：判断直流电压是否高于限定上限。进一步判断储能是否可运行、是否允许并网送电，直流电压是否高于上极限。判断直流电压是否低于限定下限。进一步判断储能是否在充放电、是否可运行、是否符合减容条件，直流电压是否低于下限值。电流监控判断整流电流是否高于上限值。

功率监控：判断整流输入功率是否高于上限。进一步判断取电功率上限值是否需要调整，储能是否在充放电、可运行，是否符合减容条件，输入功率是否高于极限。判断整流发电功率是否高于上限。进一步判断发电功率上限值是否需要调整，储能是否在充放电、可运行，光伏是否在运行，发电功率是否低于极限。

3、远距离供电管理系统

在远距离供电管理系统中，过载保护与弃光操作是确保系统安全稳定运行的关键环节。当系统面临过载风险或发电量剩余时，必须采取适当的保护措施和操作策略来维护系统的稳定性。针对过载保护，提出了一种通过调整光伏发电系统输出功率来限制电流和功率过载的方法。当系统检测到电流或功率超过设定阈值时，会自动调整光伏发电系统的输出功率，以降低电流和功率至安全范围内。这一措施能够有效防止因过载而引发的设备故障和系统崩溃，还能确保电能的稳定传输和高效利用。远距离供电管理系统的主控制逻辑如下：

1. 获取计量参数，将计量参数进行数据处理，获得分布式光伏发电功率、线路损耗功率、整流器实际功率、终端逆变器使用功率。

2. 根据分布式光伏发电功率、线路损耗功率和整流器实际功率，获得整流功率参数。

3. 将终端逆变器使用功率与整流功率参数进行比较；若电源端提供的使用功率小于调整的整流输入功率，则进行功率限制，生成过载保护告警；若电源端提供的使用功率大于调整的整流输入功率，则正常运行监控功率。

4. 根据整流功率参数，判断发光发电量是否有剩余。

5. 将调整的整流输出功率与电源端提供的并网功率进行比较；若电源端提供的并网功率大于调整的整流输出功率，则正常运行监控功率；若电源端提供的并网功率小于调整的整流输出功率，则进行弃光操作，并生成弃光保护告警。

总结

这项技术展示了低压直流微电网系统结合新能源综合能源柔性管理技术的多重优势，这些优势不仅体现在能源的高效利用上，还体现在经济性和环保性上。通过采用直流供电技术，该系统直接减少了交流到直流的转换过程，从而提高了能量传输的效率。在电力传输过程中，直流电相比交流电具有更低的线路损耗，因为直流电不会产生电磁感应损失，且其电压稳定性更高，有利于减少电能在传输过程中的损失。直流微电网系统简化了电力转换设备，减少了交流到直流的转换环节，从而降低了设备成本和系统复杂度。此外，直流电缆的造价通常低于同等容量的交流电缆，且直流电缆的输电效率更高，进一步降低了系统建设和运维成本。传统的电力系统中，从发电到用电需要经过多次的电压变换和电流变换，每次变换都会伴随一定的能量损失。而直流微电网系统通过减少变换次数和优化变换过程，显著降低了能量在转换过程中的损耗，提高了能源利用效率。通过创新的低压直流微电网系统和新能源综合能源柔性管理技术，实现了分布式新能源的高效利用、系统建设成本的降低、能量转换损耗的减少，以及灵活的能源管理策略，为未来的能源系统发展提供了重要的参考和借鉴。

参考文献

[1]魏晓光，杨兵建，汤广福.高压直流断路器技术发展与工程实践[J].电网技术，2017（1）.

[2]李晶，肖志斌，刘义友.浅谈微电网技术的发展及应用[J].科技创新与应用，2015（1）.

[3]卞显新，赵洋.下垂控制技术在直流微电网中的应用研究[J].科技视界，2018（1）.

[4]曹波.微电网——大电网的重要补充[J].机电信息，2009（1）.

[5]李钰双.交直流混联电网故障控制策略及对称短路电流计算方法研究，0（2）.

[6]邱伟，侯振义.一种智能高频开关电源监控模块的设计[J].电源世界，2006（1）.

[7]吕佳鑫，徐钰，周为.太阳能充电宝的设计与实现[J].农家科技，2017（1）.
