摘要： 随着科技设备的自动化程度不断提高，以及人们对高质量生活的不懈追求，传统开关设计的限制越来越明显。针对这些问题，我们进行了深入研究和设计，提出了一种全新的隐藏式弹簧开关结构。该结构设计将开关机构融入到产品内部，在按键面板和支撑弹片，以及内面板和抵触块等部分进行了精心的设计和优化，以确保了开关操作的流畅性，触觉的真实性，以及电路控制的可靠性。这种隐藏式弹簧开关在触感，稳定性，耐用性和电路通断准确度等多个方面都表现出色，极大地提高了用户的使用体验，也提升了产品的整体质量。这项研究不仅为开关设计提供了新的思路和方法，也为相关电子产品的创新升级提供了参考。

关键词：开关；结构设计；电子产品设计

当前的传统开关设计存在许多问题。开关外观突兀会影响到产品的整体美观，特别是在注重设计和美学的设计领域，这样的设计显然并不适用。易积尘问题会对开关的使用带来一定的影响，尤其是在需要保持清洁的环境下，如医疗、食品等行业。再者，开关的触感问题也确实关系到用户体验，如果设计得不够人性化，可能会影响到用户的使用感受。传统开关在智能化方面的不足，也使得它们在一定程度上无法满足现代人对于高科技生活的需求。

针对这些问题，我们的新型隐藏式弹片开关设计提供了一个全新的解决方案。该设计将开关机构和操作按钮完美地融入到了产品的内部，既保证了操作的便捷性，又保持了良好的观感和产品质量。同时对其材料选择、工艺流程、防静电保护等多方面进行了细致的研究和优化，旨在提供更高质量的电气产品，以满足人们对于高品质生活的不断追求。

设计原理

开关设计是一种综合性很强的设计，它涉及到电路控制、信号传输和人机交互等多个方面。只有在全面理解和应用这些基本原理的基础上，才能设计出既实用又美观的开关产品。下面这几个方面阐述了开关设计的基本原理。

电路控制是开关设计的基础，它的主要目的是实现电路的通断，以此来控制电子设备的运行。这就要求开关必须具有高可靠性和稳定性，即在任何情况下都能准确无误地控制电路的通断。这就需要我们在开关设计中，考虑电路布局的合理性和稳定性，选择合适的材料来制作开关，并且要注意防止外界因素对电路的控制产生影响。

开关不仅仅用于控制电路的通断，还负责在电路之间传输信号。这就要求开关在设计中，要能准确无误地传输信号，不能因为信号的失真或干扰而影响电路的正常运行。这就需要我们在开关设计中，注意信号处理的环节，采用先进的信号处理技术，以提高开关的抗干扰能力和信号传输的稳定性。

开关是人机交互的重要界面，它的设计直接影响着用户的使用体验。这就要求我们在开关设计中，要考虑到用户的使用习惯，采用符合人体工学的设计理念，优化开关的形状、尺寸和按键力度等参数，以提高用户的使用满意度和效率。

结构设计

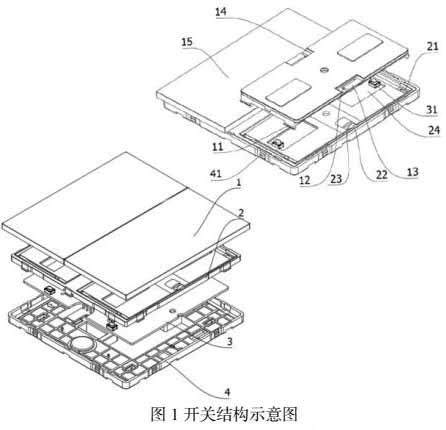

该隐藏隐藏式弹片开关结构通过在按键面板的两侧设置支撑弹片，并将内面板上的抵接块转移到按键面板上，同时，将支撑弹片隐藏在按键面板的内部。设计通过巧妙地将支撑弹片隐藏在按键面板内部并减少内面板上的开孔数量，实现了开关结构稳定性、美观性和实用性的完美平衡。这种设计既保留了弹片支撑按键的便利性和成本效益，又通过创新设计提升了开关的整体强度和美观性。不仅提升了开关的整体品质和市场竞争力，也为用户带来了更加便捷、舒适的使用体验。结合下图1对该设计结构及其优点的详细解析：

内面板与按键面板：内面板位于PCB电路板之上，用于安装和固定支撑结构，内面板上设置有一个凹口。内面板上设置有数对通孔，通孔沿按键面板的长边方向分布。按键面板设置在外壳的上端，是用户直接操作的界面，按键面板的上端还设置有一个触摸板。卡块与滑槽：按键面板两侧设置的卡块能够上下滑动地安装在内面板上的滑槽内，允许按键面板在按下时能够平稳地移动，同时保证结构的稳固性。

外壳与PCB电路板：外壳作为开关的主体框架，提供安装和支撑其他部件的基础。PCB电路板安装于外壳凹槽内，负责电路的连接和控制。PCB电路板上对应通孔设置有轻触开关，轻触开关穿过通孔和按键面板的底端抵接接触。

缺口与支撑弹片：在按键面板的两侧镜像设置两个缺口，并在缺口内安装支撑弹片，支撑弹片的一侧设置有一个凸块。这种隐藏式设计不仅减少了内面板上的开孔数量，还提高了开关的整体强度。支撑弹片在按键被按下时提供必要的弹力支持，确保按键能够顺利复位。支撑弹片作为实现按键自动复位和触感反馈的关键部件，为了确保弹片具有足够的弹性和复位能力，选用了高性能的弹性材料，并通过精确的尺寸设计和形状优化，实现了弹片的稳定工作和持久耐用。对弹片的安装位置进行了细致的调整，以确保其与按键面板之间的紧密配合，进一步提升了触感反馈的效果。支撑弹片的宽边和缺口相连接，两侧的支撑弹片呈中心对称设置，让其在保持良好的支撑力的同时，也能够被方便地隐藏在按键面板内部，这样可以有效降低开关的结构复杂度，提高其稳定性和耐用性。

抵接块：内面板上对应支撑弹片的位置设置有一个抵接块。当按键被按下时，支撑弹片与抵接块接触并产生弹力作用，从而实现电路的通断控制。内面板上的抵接块设计和内面板与抵接块之间的连接方式确是影响隐藏式弹片开关性能的重要因素。抵接块的设计要保证它既能与支撑弹片有效地进行接触，又能有良好的耐磨损和耐用性。可以通过采用如硬质合金或镀层等来实现。另一方面，内面板与抵接块之间的连接方式也很重要。只有合适的连接方式才能保证两者之间的紧密结合，避免因松动或脱落等问题影响开关的正常工作。可以考虑采用如焊接、铆接或螺栓连接等方式来加强两者的连接，从而保证开关的可靠性和稳定性。

图中：1按键面板;11--卡块;12-缺口;13-支撑弹片;14-移15-触摸板;2-内面板;21 -滑槽;22-抵接块;221 -限位槽;222 -承压斜面;23-凹口;24-通孔;3-PCB电路板;31-轻触开关;4-外壳;41-安装块。

在本方案中，每一个部分都被赋予了独特而巧妙的特性，使得整个设计更加完善。例如，支撑弹片的设计让其在保持良好的支撑力的同时，也能够被方便地隐藏在按键面板内部，这样可以有效降低开关的结构复杂度，提高其稳定性和耐用性。内面板上的凹口和凸块的设置，让凸块能够在凹口内上下移动，这样就可以实现按键的开关操作。同时，凸块靠近抵接块的一侧设有限位块，能够保证凸块的运动范围在一个合理的范围内，避免了过度运动或者卡滞的情况。在设计中加入了一些细节，比如限位块的下端靠近抵接块的一侧设有挤压斜面，可以让凸块在受到压力时，有一个向下的运动趋势，防止凸块意外弹出；同时，在凸块靠近凸块的一侧设有承压斜面，也可以保证凸块在受到压力时，有一个向上的运动趋势，避免凸块过度下陷。在按键面板的上端设置了触摸板，这样的设计既可以提高用户的操作体验，也可以在一定程度上保护用户，防止误触。

优点分析

增强结构稳定性：通过将支撑弹片从内面板转移到按键面板上，并设置在按键面板的缺口处进行隐藏式安装，有效减少了内面板上的开孔数量。这不仅降低了面板的整体强度损失风险，还提高了开关的整体结构稳定性。

提升美观性：隐藏式弹片设计使得开关内部结构更加简洁紧凑，减少了不必要的视觉干扰。同时也使得开关的外观更加平整、美观，符合现代家居装修的审美要求。

便于使用和维护：虽然支撑弹片被隐藏在按键面板内部，但其工作原理和传统弹片开关相似。用户在使用时无需改变操作习惯即可轻松实现开关的通断控制。此外，在需要维护或更换部件时也可以方便地进行操作。

工作原理

隐藏式弹片开关的具体工作原理：在将开关安装在墙壁上时， 在未按下开关的时候，内面板上的抵接块会抵接支撑弹片，保持其静止状态。当需要打开开关时，只需要按下按键面板，按键面板的卡块就会在滑槽内移动，按键面板就会朝向内面板的一侧移动，触发PCB电路板的开启，开关就可以正常使用了。同时，由于支撑弹片受到了抵接块的阻碍，它会向上抬起，使其接触面与内面板脱离。当需要关闭开关时，只需要再次按下按键面板，按键面板的卡块就会重新回到滑槽内，按键面板就会朝向外面板一侧移动，切断PCB电路板，关闭开关。

未来趋势

目前的设计方案主要关注了开关的功能性和美观性，而在材料选择和环保性方面的考虑相对较少。随着社会的不断发展，人们对于环保和可持续性的意识也在不断提升，越来越多的企业和个人都在努力减少自己对环境的影响。因此，在设计过程中，尽可能地使用环保材料，提高产品的可回收性，降低生产过程中的能耗和排放，这些都是非常重要的考量因素。同时也可以尝试开发一些新型的材料，比如生物降解材料或者可回收利用的材料，这些都有可能对隐藏式弹片开关的设计产生深远的影响。在未来的研究中，可以从以下几个方面着手：

新型材料的开发与应用：尝试使用更轻、更耐用、导电性能更好的新材料，如碳纳米管、石墨烯等，以提升开关的性能和使用寿命。

智能化和集成化的设计：将开关设计成一个智能化的感知和控制的节点，不仅可以提高的生活便利性，也可以提升的生活方式。

用户体验的优化：如何让隐藏式弹片开关在使用过程中给用户带来更好的体验，这包括按键的手感、反馈机制、外观设计等多方面的因素。

应用场景的拓展：将隐藏式弹片开关的应用场景从家用电器扩展到汽车、航空航天、医疗器械等领域，这也是一个非常有前景的方向。

参考文献

[1]支行.电气原理图设计方法及实例分析[J].建筑工程技术与设计，2015（1）.

[2]朱兴俊、姚迈、宁荣亮.一种具有隐藏式弹片结构的墙壁开关：202320859023.2[P].2023-4-18
