摘要：随着数字孪生技术的发展，机房微环境的可视化运维管理成为提升数据中心效率和安全性的关键。本文以XX市烟草公司信息中心的实际需求为背景，探讨了基于数字孪生技术的机房微环境监控系统的设计与实现。主要研究内容包括数字孪生模型的构建、三维可视化技术的应用、以及智能监测系统的集成。经过深入分析，提出一套包含IT资产管理、智能监测、项目管理和三维机房模块的智能管理系统。此外还对监控功能实现进行了优化，通过引入RFID技术和智能传感器，实现对机房环境的实时监控和自动化管理。

关键词：数字孪生技术；机房监控；可视化运维；智能管理系统；RFID应用

1引言

1.1研究背景

数字化时代的到来已然让数据成为信息基础设施的中心并承载着处理、存储和传输海量数据的重任，机房的微环境稳定性直接关系到数据中心的高效运行和数据的安全性。由于机房内部环境复杂，温度、湿度、空气流动和电源稳定性等因素相互影响，给设备的正常运行带来了不小的挑战。但是传统的机房监控方法，比如：人工巡检和分散监控设备都往往难以实现全面和实时的监控，因此迫切需要创新技术来提升机房管理的智能化。

1.2研究意义

数字孪生技术通过在物理实体上创建数字副本从而实现对物理世界的实时映射和监控。在机房微环境管理中，数字孪生技术的应用能够实现对环境的全面感知、智能分析和精准控制，有效提升机房的运维效率和安全性。通过这种方式，我们能够更好地应对机房环境的复杂性从而确保数据中心的稳定和安全运行。

数字孪生技术在提升机房安全性方面也显示出巨大潜力。通过对机房环境的持续监测和深入分析，我们能够及时识别并预警潜在的安全风险，降低事故发生率来保障数据中心的平稳和安全运行。

1.3研究目标和内容

本文通过探索和实现数字孪生技术在机房微环境管理中的应用，提高数据中心的运维管理效率和安全性。本文研究的主要目的是：为XX市烟草公司构建一个精确的数字孪生模型，这个模型能够全面映射机房的物理实体并通过实时数据同步，反映机房环境的即时状态。然后以开发一个三维可视化的运维管理平台为目标，该平台将利用数字孪生模型提供直观的监控和操作界面使用户能够便捷地进行机房管理和决策。通过集成先进的智能监测系统，实现对机房环境参数的实时采集、深入分析和智能预警从而提升机房的自动化管理水平和应急响应能力。

1.3.1研究内容

为实现上述目标，本文将围绕以下几个核心内容展开：一是数字孪生模型的构建，这涉及到数据采集、处理和三维建模技术，模型能够准确反映机房的实际情况。二是三维可视化平台的开发，该平台将集成多种功能，如设备管理、环境监控、故障诊断和能耗分析，以支持全面的机房运维管理。三是智能监测系统的集成，这将包括传感器数据的实时采集、使用机器学习算法进行数据分析，以及基于分析结果的预警机制。最后研究还将包括对所开发系统的部署、测试和性能评估，确保其在实际应用中的有效性和可靠性。

1.3.2研究方法和技术路线

在数字孪生模型的构建中，我们将利用深度学习和计算机视觉技术来处理实时数据，确保模型的准确性和实时性。在三维可视化平台的开发中应用最新的图形渲染技术和用户界面设计原则来为用户提供友好的操作体验。智能监测系统的集成依赖于物联网技术和大数据分析，来实现高效的数据采集和处理。此外，本文的研究还将遵循迭代和模块化的开发方法，通过不断的测试和反馈来优化系统性能。通过这些方法和技术的应用我们期望为XX市烟草公司机房微环境的智能化管理提供一套创新和实用的解决方案。

2数字孪生技术概述

2.1数字孪生技术定义

数字孪生是充分利用物理模型、传感器更新、运行历史等数据，集成多学科、多物理量、多尺度、多概率的仿真过程，在虚拟空间中完成映射，从而反映相对应的实体装备的全生命周期过程。数字孪生是一种超越现实的概念，可以被视为一个或多个重要的、彼此依赖的装备系统的数字映射系统。

数字孪生的概念示意图如图2-1所示。

数字孪生的首要任务是创建应用对象的数字孪生模型，数字孪生三维模型由物理实体、虚拟实体及二者间的连接组成。为了能够进一步推动对数字孪生理论与技术的研究，促进数字李生理念在产品全生命周期中落地应用，结合智能制造服务、制造物联以及制造大数据等方面的研究基础和认识，将数字孪生模型由最初的三维结构发展为五维结构模型，其研究结果的公式为如式（1）所示：

MDT=（PE，VE，SS，DD，CN）（1）

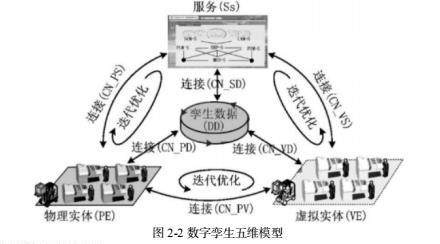

根据式（1），数字孪生五维模型的结构图如图2-2所示。

2.3数字孪生技术在机房运维管理中的应用

数字孪生技术的应用正在机房运维管理中逐渐成为提升管理效率和安全性的关键。通过建立机房的数字孪生模型可以让运维人员能够实时监控机房环境、预测设备故障和优化能源的使用，从而实现更加精细化的资产管理。

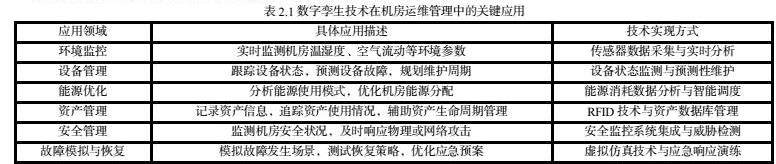

通过上表我们可以看到数字孪生技术在机房运维管理中的应用是多方面的，它不仅提高了运维的效率和准确性还增强了机房对各种潜在风险的应对能力。

3微环境监控技术介绍

3.1现有监控技术的不足

尽管现有的机房监控技术在一定程度上保障了数据中心的运行安全，但仍存在一些不足之处。①传统的监控系统多采用分散的监测点，难以实现全面覆盖，导致监控盲区的产生。②现有系统往往侧重于数据采集，但是在数据分析和预测方面能力有限，仍然无法充分发挥出预防性维护的作用。③现有监控系统的用户界面和交互设计往往不够直观，从而导致运维人员在面对复杂的数据时难以快速做出正确的决策。与此同时，随着设备种类和数量的增加，现有系统在扩展性和兼容性方面也面临挑战。因此为了适应不断变化的机房环境和管理需求，我们迫切需要一种更加智能、高效和可靠的监控技术。在现有监控系统的基础上，本文提出以下优化方案从而来实现更加高效、更加智能的机房微环境监控。

3.2数字孪生技术在微环境监控中的应用优势

通过创建机房的虚拟副本，数字孪生技术能够实现对机房环境全面的、实时的监控。而且通过利用先进的传感器和物联网技术，数字孪生模型能够精确捕捉环境变化并实时更新数据，从而为运维决策提供准确的数据支持。

数字孪生技术的优势在于其高度的集成性和智能化。通过集成多种监测设备和系统，数字孪生不仅能够提供更为全面的监控视角，而且能够消除监控盲区。同时借助大数据分析和机器学习技术，数字孪生能够对采集到的数据进行更加深入的分析，预测潜在的风险和问题并实现主动维护。

4构建基于数字孪生技术的机房微环境可视化运维管理

4.1数字孪生模型构建

构建数字孪生模型是实现机房微环境可视化运维管理的基础。这一过程能够将涉及物理机房的每个组成部分精确地转化为数字格式并在虚拟空间中重现。

数字化的第一步是对机房内的物理实体进行详尽的数据采集。这包括使用三维激光扫描技术来获取空间结构的精确的尺寸以及部署各类传感器来收集温湿度、空气流动、能源消耗等关键参数。第二步是在数字化数据的基础上利用计算机辅助设计（CAD）软件建立机房的虚拟模型。第三步是数据融合，数据融合是实现数字孪生动态特性的关键。通过采集集成来自不同传感器和监控系统的数据，数字孪生模型能够实时反映机房的运行状态。

4.2可视化运维管理平台设计

可视化运维管理平台的设计目的是提供一个直观、易用、功能丰富的用户界面，从而使用户能够高效地监控和管理机房微环境，从而提高管理效率。

功能模块化设计围绕机房运维的核心需求展开，包括一下五个主要部分：实时监控、故障诊断、能效管理、配置管理以及安全监控等。每个模块都设有清晰的操作流程和用户界面，以此来确保用户能够快速地进行决策和操作。

用户交互界面设计采用现代UI设计原则，界面直观展示了机房的三维视图和关键指标，并支持用户通过点击、拖拽等操作方式进行环境探索和参数配置。同时界面还提供自定义视图和报警设置功能以满足不同用户的需求。

4.3监控功能实现的优化

数字孪生技术在机房微环境监控中的应用，推动了监控功能的优化，提升了运维管理的精度和效率。

4.3.1监测对象的扩展与细化

对监测对象进行扩展和细化的优化的第一步。传统的监控系统可能只关注机房的整体环境参数，但是基于数字孪生技术的系统能够实现对单个设备级甚至组件级的监测。比如通过安装更多的传感器，可以对服务器机架的局部温度、湿度进行实时监测，以此来更加精确地调控空调和风扇的运行，进而优化能源的使用。除此之外，细化的监测范围还包括对电源使用情况以及设备运行状态的深入分析等，从而让问题发生前就能被识别并迅速的解决。

4.3.2监测方式的技术升级

实现监控功能优化的关键是进行技术升级。利用物联网（IoT）技术，不仅可以实现设备的自组织网络连接，而且能够提高数据采集的实时性和准确性。通过5G通信技术可以减少数据传输延迟，以此提高系统的响应速度；利用边缘计算技术可以在数据产生的源头对其进行处理从而减少对中心服务器的依赖，降低数据传输的负载并提高数据处理的效率。

4.3.3监测内容的深化与丰富

通过集成更多类型的监测数据来实现深化和丰富监测内容。除了最基本的环境参数，系统还可以集成视频监控、日志分析、安全审计等多维度数据。比如：视频监控还可用于识别机房内的异常行为，日志分析还可以用于追踪系统事件和故障根源，安全审计则可以提高机房的安全性。

通过以上三个方面的优化设计，基于数字孪生技术的机房微环境监控系统不仅能够提供更全面、更深入的监控能力，而且能够实现更加智能和自动化的运维管理。这种优化方式能够使得机房管理人员更加高效地响应环境变化，从而提前发现和解决问题，并确保机房的稳定运行和数据安全。

5理论与实践结合的案例分析

5.1XX市烟草公司智慧机房应用分析

5.1.1模块一：机房温湿度监控

在机房温湿度监控案例中，数字孪生技术显著提升了环境管理的精确度和响应速度。通过大量的温湿度传感器来使收集数据并传输至数字孪生平台。该平台利用这些数据来构建机房环境的三维可视化模型，从而使运维人员能直观监控整个机房的微环境状态。通过机器学习算法，系统能够预测温湿度变化趋势并在异常情况发生前发出预警，从而实现主动式环境管理。

5.3.2模块二：机房安全预警系统

机房安全预警系统展示了数字孪生技术在提升机房安全性方面的重要作用。集成的视频监控系统与数字孪生模型相结合，使用行为识别算法来分析监控画面，一旦检测到异常行为或潜在的安全威胁，系统会自动触发预警。数字孪生模型能够模拟安全事件的影响范围和发展趋势来为安全响应团队提供决策支持，从而优化应急处置流程。

5.3.3模块三：机房能效管理

在这个模块中，数字孪生技术用于优化能源消耗和降低运营成本。通过对机房内各种设备的能耗数据进行实时采集和分析，数字孪生平台能够提供设备的能效视图并模拟不同操作条件下的能耗变化。利用模拟结果运维团队可以制定更加精确的能源管理策略，例如：调整空调系统的运行参数或优化服务器负载分布。除此此外数字孪生模型还可以辅助进行设备升级和替换决策以进一步提高能效。

通过分析以上三个案例可以看到数字孪生技术在机房监控和运维管理中的应用是多个方面的，这个技术不仅提高了监控的实时性和准确性，还增强了系统的预测能力和决策支持，保障了机房的高效、安全运营。

5.3.4成果展示

3D机房系统将设备智能监测系统、动环监控系统等的信息融汇到3D机房系统中，已符合人类视觉的方式自然呈现，从而大大提升信息交互效率，降低信息查询、浏览的难度，使管理人员、运维人员能够提升管理、维护效率。

场景可视化：拥有层级列表功能，用户可根据列表信息点选到相应的楼层、房间或设备，实现设备快速定位需求；将机房各个区域或房间信息以各种角度来查看，允许二维/三维的视觉切换浏览整体环境。

资产可视化：对接资产管理模块，实现孪生场景中机柜内IT设备可视化，IT设备在对应机柜内的U位准确显示，与实际情况相符，实现IT设备资产属性可视化，点击即可查看IT设备对应属性，前端机柜模型绑定数据，无需后台设定；前端IT设备自定义编辑，用户可在前端上下架IT设备模型、编辑资产属性，并更新资产管理系统的数据；

容量可视化：机柜空间、功率、承重的可视化功能，通过三维柱状图形式表现使用率，提供机柜搜索、定位功能，根据机柜空间、功率或承重信息列出符合条件的机柜，双击信息可定位到机柜，推荐上架功能，自动推荐闲置的机柜信息，定位机柜。

6结论与展望

6.1研究成果总结

本文通过探讨数字孪生技术在机房微环境监控与管理中的应用，并在XX市烟草公司取得了一系列成果。第一，构建了数字孪生模型实现了物理机房环境与设备的精确数字化映射。第二，开发了可视化运维管理平台，集成了环境监控、设备管理、故障诊断等功能，并通过用户友好的交互界面，提升了用户体验和管理效率。第三，通过案例分析验证了数字孪生技术在提升机房监控精度、优化能效管理、增强安全预警等方面的实际效用。

6.2研究的局限性与不足

虽然在理论与实践方面取得了进展但使仍存在一些局限性。①数字孪生模型的构建和运维管理平台的开发仍需进一步优化以适应更大规模和更复杂的机房环境。②案例分析中的数据和场景可能无法完全覆盖所有类型的机房环境，限制了研究结果的普遍适用性。③对于数字孪生技术在长期应用中的稳定性和可维护性，还需要更深入的研究。

6.3未来研究方向

针对现有研究的局限性，我们未来的研究将在以下几个方面进行深入探索。

1.模型优化与扩展性研究：进一步优化数字孪生模型从而提高其在不同规模和类型机房环境中的适用性和扩展性。

2.长期应用的稳定性研究：开展长期应用测试来评估数字孪生技术在持续运行中的稳定性和可维护性。

3.跨领域技术融合：探索将人工智能、大数据等先进技术与数字孪生技术结合从而实现更深层次的数据分析和智能决策。

4.安全与隐私保护：研究数字孪生技术在数据安全和隐私保护方面的策略来确保技术应用的安全性。

5.成本效益分析：进行成本效益分析，评估数字孪生技术在机房运维管理中的经济性来为更广泛的技术应用提供依据。

参考文献

[1]刘哲，赵晓宇，李艳丽，等.数字孪生技术在智慧校园中的研究与应用[J].微型电脑应用，2023，39（12）：45-48.

[2]苗田，张旭，熊辉，等.数字孪生技术在产品生命周期中的应用与展望[J].计算机集成制造系统，2019，25（06）：1546-1558.

[3]杨杉，张泉，韩悦文，等.基于三维可视化技术的机房建模与数据展示[J].湖北电力，2016，40（S1）：38-40.

[4]张建华，王延吉.高校机房管理技术队伍建设的研究[J].实验技术与管理，2017，34（05）：226-228.

[5]王磊，廉东本，王俊霖.数据中心三维可视化场景编辑器的设计[J].计算机系统应用，2017，26（05）：253-256.
