摘要：雨水泵站和污水泵站作为城市排水系统的重要组成部分，其格栅设备的性能直接影响泵站运行效率及水泵的安全性。目前，雨水泵站采用钢索式牵引格栅，污水泵站则使用循环链回转式格栅，两种设备因工况差异而存在各自的技术问题，如链条磨损、齿耙不稳定及维护不便等。通过长期跟踪调研与数据分析，结合两种格栅设备的特点，提出了一种适用于雨水泵站与污水泵站的通用及标准化格栅设计方案。该方案通过对传动方式、齿耙驱动、水下零部件以及传感器系统的优化，实现了设备的高可靠性、低维护成本及远程控制功能。研究成果不仅降低了设备制造与运营成本，还显著提升了泵站的整体运行效率，为城市排水系统的智能化升级提供了技术支撑。

关键词：钢索式牵引格栅；通用设计；标准化应用；污水泵站；雨水泵站

引言

随着城市化进程的加速，雨水泵站与污水泵站作为保障城市排水安全的关键设施，其运行效率与稳定性备受关注。然而，当前雨水泵站和污水泵站分别采用钢索式牵引格栅和循环链回转式格栅，这两种设备虽各有优势，但也暴露出诸多问题，如维护不便、故障率高及自动化水平不足等。这些问题不仅增加了运营成本，还可能对泵站的正常运行造成威胁。因此，开发一种能够同时适用于雨水泵站与污水泵站的通用型格栅设备显得尤为重要。本研究基于对现有格栅设备的深入分析，提出了钢索式牵引格栅的通用及标准化设计方案，并通过优化传动方式、齿耙驱动及传感器系统，解决了传统设备存在的技术瓶颈，为实现泵站的高效、智能运行提供了新思路。

一、钢索式牵引格栅的通用性设计分析

（一）技术需求对比

雨水泵站和污水泵站的运行环境决定了对格栅设备的不同技术需求。雨水泵站由于水流冲击力大，要求格栅设备具备较高的抗冲击性和稳定性，同时需能够有效拦截大型垃圾并防止淤泥堆积。而污水泵站由于水流相对平稳，垃圾颗粒较小，更注重格栅设备的精细过滤能力以及对硬质垃圾的耐受性。此外，两种泵站的水池尺寸、垃圾种类及流量变化也对设备的设计提出了不同的要求。例如，雨水泵站通常需要更大的格栅间距（一般为70mm），以适应大型垃圾的拦截；而污水泵站则需要更小的格栅间距（15mm-30mm），以确保细小垃圾不会进入水泵。

（二）核心挑战分析

实现钢索式牵引格栅的通用性设计面临多方面的技术挑战。首先，传动系统的兼容性是一个关键问题。雨水泵站中的钢丝绳在长时间使用后容易出现伸长不一致的情况，可能导致齿耙运行不稳定甚至卡死。而污水泵站中的链条传动虽然结构紧凑，但在长期运行中易发生磨损和脱轨现象。其次，齿耙的设计需要兼顾不同工况下的垃圾拦截效率【1】。例如，在水流较大的雨水泵站中，齿耙需具备良好的抗晃动性能，而在污水泵站中，则需优化齿耙的间隙以提高细小垃圾的拦截能力。此外，水下零部件的耐用性和维护便捷性也是通用性设计的重要考量因素。传统格栅设备中，水下导轮因长期浸泡在水中，容易受到异物侵入导致轴承损坏，增加了维护难度和成本。

（三）通用性设计的核心要素

为解决上述问题，通用性设计需从多个方面进行优化。第一，传动方式的改进。针对传统链条传动系统在长期运行中易出现的磨损、伸长及松动问题，设计团队引入了高强度合金材料制作链条滚子，并优化链条节距设计，显著提升了链条的耐磨性和抗疲劳性能。同时，通过增加链条导向板和张紧装置，确保链条在运行过程中始终保持合适的张力，有效避免了因链条松弛或偏移导致的脱轨风险，大幅提升了传动系统的稳定性和可靠性。第二，齿耙驱动系统的创新。传统链条循环模式在运行过程中易导致垃圾掉落或被水流冲离，进而进入水泵造成损坏。为此，设计团队将链条循环模式改为半循环模式，并为齿耙配备独立的减速机驱动。通过编码器模块精确控制齿耙的行程和定位，齿耙能够在水下固定位置工作，避免了水流对齿耙的冲击，同时实现了分层清捞功能，显著提高了垃圾拦截效率。第三，水下零部件的优化。传统水下零部件如导轮和轴承，因长期浸泡在水中，容易受到异物侵入或腐蚀，导致故障频发。为此，设计团队采用了迷宫式密封装置替代传统的密封圈设计，有效阻挡了泥沙和垃圾进入轴承内部，延长了零部件的使用寿命，降低了维护频率。

二、传动方式优化与标准化方案

（一）链条和钢丝绳的设计改进

在污水泵站中，循环链传动系统长期运行后会出现滚子磨损问题，导致链条整体行程变长，进而引发卡死或脱轨现象。为解决这一技术难题，研究团队引入了高强度合金材料制作链条滚子，这种材料具有优异的耐磨性和抗疲劳性能，能够显著减少滚子在高负载工况下的磨损率。同时，通过优化链条节距设计，进一步降低了链条各部件之间的相对运动摩擦，从而延长了链条的使用寿命。此外，为了提高链条运行的稳定性，研究团队还增加了链条导向板的设计。导向板通过精确引导链条的运行轨迹，有效避免了因链条松弛或偏移导致的脱轨风险，确保设备在复杂工况下仍能保持稳定运行状态。对于雨水泵站中的钢丝绳传动系统，主要问题是长期受力后出现的伸长不一致现象，这会导致齿耙运行不稳定甚至卡死。

（二）传动系统的稳定性优化

为确保钢索式牵引格栅在雨水泵站和污水泵站中的稳定运行，研究团队对传动系统进行了全面优化。传统格栅设备中，链条传动系统在长期运行后容易出现磨损、伸长等问题，导致齿耙运行不稳定甚至卡死。针对这一问题，研究团队引入高强度合金材料制作链条滚子，这种材料具有优异的耐磨性和抗疲劳性能，能够显著减少滚子在高负载工况下的磨损率【2】。同时，通过优化链条节距设计，进一步降低了链条各部件之间的相对运动摩擦，从而延长了链条的使用寿命。此外，研究团队还设计了一种新型的链条张紧装置。该装置通过机械结构的优化，能够在链条运行过程中自动调整其张紧程度，确保链条始终保持合适的张力。这种设计不仅有效解决了链条因长期使用导致的松动和乱绳问题，还减少了人工维护的频率和难度。在实际应用中，该张紧装置能够适应不同工况下的复杂运行环境，确保设备在高负载、频繁启停等复杂工况下仍能保持稳定运行。通过这些优化措施，新型格栅设备的传动系统在可靠性、稳定性和使用寿命上都得到了显著提升。特别是在污水泵站中，优化后的链条传动系统能够更好地适应小间距格栅的精细过滤需求，同时避免了因链条磨损导致的齿耙运行不稳定问题。

（三）标准化生产以降低制造成本

实现传动系统的标准化生产是降低成本的重要手段之一。通过对雨水泵站和污水泵站传动系统的技术需求进行深入分析，研究团队设计了一套通用化的传动组件方案。这套方案的核心理念是通过模块化设计和参数化调整，满足不同应用场景的具体要求。例如，链条的节距和滚子直径可以根据水池尺寸及流量需求灵活选择，从而适应不同规模的泵站工况。此外，通过模块化设计，将传动系统的各个关键部件分解为独立的标准件，便于大规模生产和库存管理。这种设计不仅简化了生产流程，还大幅降低了制造成本。标准件的互换性使得设备在维修或更换零部件时更加便捷，进一步减少了运维成本。同时，标准化生产还促进了供应链的优化，缩短了设备交付周期，提高了市场竞争力。总之，通过标准化生产策略的实施，传动系统的经济性和实用性得到了显著提升，为钢索式牵引格栅的大规模推广应用创造了有利条件。

三、齿耙驱动与自动化控制的技术升级

（一）齿耙独立驱动的设计改进

传统循环链回转式格栅中，齿耙的运动依赖于链条的整体传动，这种设计容易导致垃圾在循环过程中掉落或被水流冲离，进而进入水泵造成损坏。为解决这一问题，本研究将齿耙的驱动方式改为独立驱动模式。每个齿耙配备一台专用减速机，通过编码器模块精确控制齿耙的行程和定位。这种设计不仅避免了垃圾在循环过程中的二次污染，还能够根据实际工况调整齿耙的工作节奏，提升清捞效率。此外，齿耙端增加了固定装置，使其在水下作业时能够保持稳定，不受水流冲击的影响。

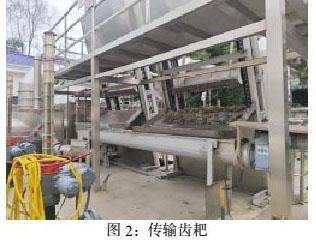

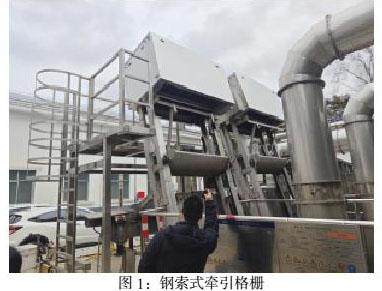

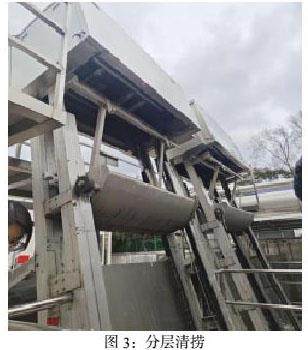

（二）分层清捞功能的实现

为了进一步提高垃圾拦截效率，本研究在齿耙驱动系统中引入了分层清捞功能。通过编码器模块与减速机的协同工作，齿耙能够在工作行程内的任意位置精确定位，从而实现对不同深度垃圾的分层拦截【3】。例如，在雨水泵站中，齿耙可以先清理表层漂浮的大体积垃圾，再逐步深入清理底层较小的颗粒物，在汛期及非汛期时，也能根据水位不同进行分层清捞；而在污水泵站中，则可以根据垃圾种类和分布特点调整齿耙的插齿深度，提高清捞效率。这种分层清捞功能的实现，不仅提高了垃圾拦截的全面性，还降低了齿耙因过度负载而损坏的风险。

（三）多方位传感器的应用与自动化控制

为了适应无人值守泵站的需求，本研究在齿耙系统中集成了多种传感器，用于实时监测水位、垃圾厚度及齿耙运行状态等关键参数。这些传感器包括超声波传感器、压力传感器和光电传感器等，它们能够将采集到的数据传输至中央控制系统，由控制系统自动判断齿耙的工作模式和频率。例如，当检测到水位较高且垃圾厚度较大时，系统会自动增加齿耙的清捞频率；而在低水位或垃圾较少的情况下，则降低齿耙的工作强度以节省能耗。此外，通过远程控制模块，操作人员可以在监控中心实时调整齿耙的工作参数，确保设备始终处于最佳运行状态。

四、水下零部件优化与远程控制功能实现

（一）水下零部件的结构优化

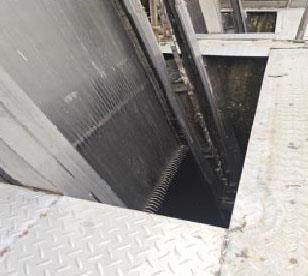

传统格栅设备中的水下零部件，如导轮和轴承等，由于长期浸泡在水中，容易受到异物侵入或腐蚀，导致故障频发，增加了维护难度和成本。为解决这一问题，本研究采用了迷宫式密封装置替代传统的密封圈设计。迷宫式密封装置通过多级密封结构有效阻挡了泥沙、垃圾等异物进入轴承内部，从而延长了零部件的使用寿命。此外，优化后的导轮结构还增强了其抗冲击能力，在面对瞬时大流量或大型垃圾冲击时能够保持稳定运行。这种设计不仅减少了因零部件损坏而导致的设备停机时间，还降低了人工进行水下维修的风险。

（二）材料选择与耐腐蚀性提升

为了进一步提高水下零部件的耐久性，本研究在材料选择上进行了深入探索。采用高强度不锈钢和防腐涂层技术，确保零部件能够在复杂水环境中长期稳定工作。高强度不锈钢具有优异的机械性能和抗腐蚀能力，即使在高盐度或污染严重的水体中也能保持良好的状态【4】。而防腐涂层则通过形成保护层，进一步延缓了金属表面的氧化和腐蚀过程。这些改进措施共同作用，大幅提升了水下零部件的可靠性，为设备的长周期运行提供了坚实保障。

（三）远程控制功能的设计与实施

随着无人值守泵站的普及，远程控制功能成为现代格栅设备不可或缺的一部分。本研究开发了一套集成化的远程控制模块，使运维人员能够通过网络实时监控设备运行状态并进行操作调整。该模块基于物联网技术，将传感器采集的数据传输至中央控制系统，并通过专用软件界面展示给用户。用户可以通过软件查看设备的工作参数、历史记录及故障信息，并根据需要远程调整齿耙的工作频率、行程范围等关键参数。例如，在遇到特殊天气或突发情况时，运维人员可以快速响应，通过远程控制提前调整设备运行模式，以应对可能的高流量冲击或垃圾堆积问题。

（四）智能化管理与数据反馈机制

远程控制功能的实现不仅提高了设备的灵活性，还为智能化管理提供了重要支撑。通过建立数据反馈机制，设备运行过程中产生的各项参数被实时记录并存储，形成完整的运行档案。这些数据不仅可以用于故障诊断和预防性维护，还可以通过大数据分析挖掘潜在问题，为设备优化提供科学依据。此外，智能化管理系统还能根据历史数据预测设备的运行趋势，提前发现潜在风险，从而减少意外停机的发生。这种闭环管理模式显著提升了设备的可靠性和运行效率。

结语

钢索式牵引格栅的通用及标准化应用为雨水泵站与污水泵站的高效运行提供了重要技术支持。通过传动方式优化、齿耙驱动升级以及水下零部件改进，新型格栅设备不仅解决了传统设备存在的故障率高、维护不便等问题，还显著提升了设备的可靠性和自动化水平。特别是在多方位传感器和远程控制模块的支持下，该设备能够适应不同工况需求，实现无人值守操作，大幅降低了运营成本。研究成果不仅推动了城市排水系统的智能化发展，也为其他领域同类型设备的设计提供了有益借鉴。未来，随着技术的进一步完善，钢索式牵引格栅有望在更广泛的场景中发挥更大作用，助力城市基础设施的可持续发展。
