摘要： 本文围绕制动软管抗拉强度检测方法展开研究，介绍了GB 16897、SAE J1401等相关标准和试验方法，分析了橡胶材质等内容，而且试验结果表明，材料选用与工艺控制对软管抗拉性能具有关键作用。为制动软管设计优化、质量管控及标准完善提供一定的技术支撑与实践参考。

关键词：制动软管；抗拉强度；检测方法；材料性能；影响因素

引言

制动软管作为汽车制动系统中的关键部件，其性能直接关系到整车的制动安全和可靠性。在制动过程中，软管需承受频繁的压力变化和机械拉伸，应具备良好的耐压性、耐疲劳性以及足够的抗拉强度。其中，抗拉强度作为衡量软管机械性能的重要指标之一，关系到其在装配及运行中是否会出现断裂、脱落等安全隐患。当前，国内外对于制动软管性能的检测已有较为成熟的标准，如GB 16897和SAE J1401等，对抗拉强度的检测方法和评价标准均有明确规定。但在实际应用中，受原材料差异、制造工艺、环境条件等多种因素影响，不同批次或不同类型的软管抗拉强度存在较大差异。

1制动软管的结构与性能要求

1.1 制动软管的基本结构组成（内层、增强层、外层等）

制动软管通常由三层结构构成，分别为内层、增强层和外层。内层一般采用耐制动液的合成橡胶材料（如丁腈橡胶、EPDM等），其主要功能是承载并传导制动液体，确保介质不泄漏、不被腐蚀。增强层位于内外层之间，常由编织钢丝、纤维丝或缠绕高强纤维制成，用于提高软管的承压能力和抗拉强度，是结构强度的核心部分。外层则起到保护作用，主要防止机械磨损、紫外线老化和外部介质侵蚀，通常使用耐候性良好的橡胶或聚氨酯材料制成。

1.2 制动软管的主要性能指标

制动软管作为安全关键零部件，其性能要求较为严格。常见主要指标包括：耐压性能、膨胀性能、耐油性、耐高低温性能、疲劳寿命、弯曲性能以及抗拉强度等。其中，耐压性能确保其在制动系统高压下不会爆裂；膨胀性能影响制动力的传递响应；而抗拉强度是评估软管在受到轴向拉力时是否能保持结构完整的重要指标。

2制动软管抗拉强度检测方法

2.1 现行标准介绍（如GB 16897、SAE J1401等）

目前，国内外关于制动软管抗拉强度的检测方法已有较为完善的标准体系。我国主要依据的国家标准为《汽车用液压制动软管总成技术条件》（GB 16897-2010），该标准对制动软管的结构尺寸、性能指标、试验方法等做出了明确规定，其中对抗拉强度试验提出了具体要求，包括试验条件、施加载荷速度、判定标准等。国际方面，美国汽车工程师协会（SAE）发布的标准SAE J1401广泛应用于北美及其他国家市场。该标准同样对制动软管总成的抗拉性能测试进行了规范。两项标准虽在测试设备、加载速率及评判指标上略有差异，但核心目的均为验证制动软管及其接头在受轴向拉力时的承载能力与连接可靠性。多数整车企业在产品研发及认证过程中，会同时参考国内标准和国际标准，以满足不同市场准入要求。

2.2 检测设备与试验原理

制动软管抗拉强度试验通常采用电子万能材料试验机进行。该设备具备恒速加载、力值采集、位移记录和断裂判断等功能，能够精确记录软管在拉伸过程中的受力变化曲线。配套夹具应为专用的软管拉伸接头夹具，以保证试验过程中软管连接处不发生打滑或非轴向受力。试验原理是将软管两端通过接头固定在试验机夹具上，以规定速度（如50mm/min）施加轴向拉伸力，直到软管断裂或接头脱离为止，记录最大拉力值作为试验结果。设备通常配有力值-位移曲线图，可用于分析软管的延展性与破坏过程。

2.3试样制备与试验步骤

试样准备是保证检测结果准确性的重要环节。试样应从生产线上随机抽取制动软管总成，并在标准实验室环境下进行预处理，避免温度和湿度对性能的影响。通常每组测试应不少于3根样品，以确保具有代表性。试验步骤如下：检查试样是否完好、接头安装是否符合标准要求；将软管总成两端分别固定在试验机的上、下夹具中，调整夹具使软管处于自然状态，避免初始弯曲；设置加载参数，如加载速度、终止条件（如拉力值极限或软管断裂）；启动试验机，开始拉伸过程，观察并记录拉伸曲线；当软管发生断裂或接头脱落时，自动停止加载，记录最大拉力值及破坏模式（如软管中段断裂、接头滑脱等）；对每组试验数据进行汇总，计算平均值和标准差。

2.4数据采集与结果评定方法

试验数据的主要评价指标为最大拉断力，单位通常为N或kN。根据GB 16897标准，针对不同口径、材料结构的制动软管，其抗拉强度的最低要求各不相同，一般在500N至1500N之间。试验结果应与标准规定的限值进行比对，若拉断力值高于规定下限，即视为合格。应对试样破坏的形式进行记录与评估，包括：软管本体断裂：说明管体本身材料强度不足；接头处脱落或滑脱：说明压接质量不合格或接头设计存在缺陷；外层撕裂但内层保持完整：可能为结构层粘结不良；非正常断裂（如中途弯折断裂）：试验过程中可能存在误操作。为提高数据的可信度，可对多个批次样品进行对比分析，结合力-位移曲线，观察其弹性段、屈服段与断裂段的变化，进一步判断其材料性能和工艺控制水平。在企业质量控制过程中，也可采用控制图、极差分析等统计方法，监控不同批次产品抗拉强度的波动范围。

3影响制动软管抗拉强度的主要因素分析

3.1材料因素

3.1.1橡胶材质

制动软管的内层与外层通常采用合成橡胶材料，如丁腈橡胶（NBR）、乙丙橡胶（EPDM）、氯丁橡胶（CR）等。这些材料的拉伸强度、断裂伸长率和粘结性能直接决定了软管在受力状态下的整体变形能力与断裂强度。如果橡胶配方中填料过多、交联密度不合理，或橡胶老化失效，将显著降低抗拉强度，甚至出现应力集中导致早期失效。

3.1.2钢丝编织或纤维增强层质量

增强层是制动软管抗拉能力的核心部分，其质量优劣直接决定了软管在高应力状态下的结构完整性。钢丝编织层的材质、直径、捻度以及编织密度会显著影响其承载能力；而纤维增强层则取决于纤维强度、排列均匀性及浸胶效果。增强层若存在断丝、分布不均、粘结不良等问题，会导致受力不均和软管整体强度降低。

3.2 制造工艺因素

3.2.1缠绕张力控制

增强层在缠绕过程中张力控制精度直接影响其排列状态和贴合紧密度。若张力不足，会造成编织层松散、打皱，导致局部抗拉能力下降；而张力过大，则可能造成纤维拉断或预应力残留，降低最终制品的弹性与疲劳寿命。

3.2.2硫化工艺参数

硫化温度、时间与压力的控制对橡胶材料的交联程度具有决定性作用，进而影响软管各层间的粘结力和整体弹性性能。硫化不足会导致橡胶层强度不够，过硫则会使其变脆，失去延展性。在实际生产中，硫化工艺的稳定性直接关系到软管的抗拉性能波动，需严格控制并建立过程监控机制。

3.3 环境与老化因素

3.3.1高温老化

制动软管长期工作在发动机舱或车轮附近，受热环境影响较大。高温条件下橡胶材料会发生热氧老化，表现为硬化、开裂、弹性降低，从而削弱其拉伸和粘结性能，降低抗拉强度。实验表明，软管在120摄氏度以上环境下长期使用，其抗拉性能在3个月内可能下降10%-30%。

3.3.2液体介质浸泡

制动液、润滑油、燃油等液体介质的长期浸泡会引起橡胶材料的物理性能变化，甚至出现溶胀、分层等现象。部分介质可能会破坏橡胶与增强层之间的界面结构，导致分层或界面强度下降。在制动系统中，若内层材料耐油性不佳，泄漏或微渗现象会进一步降低整体的抗拉可靠性。

3.4 结构设计因素

3.4.1接头连接形式

软管与接头之间的连接形式对抗拉强度的影响尤为关键。常见的压接、卡箍或注胶连接方式，其接头结构尺寸、压接深度、锥度设计等都需与软管材质和尺寸匹配。若设计不合理，易在接头处形成应力集中点，导致在拉伸过程中发生滑脱或撕裂。不同制造厂家的接头结构标准存在差异，也可能造成力学性能波动。

3.4.2管体长度与形变量关系

软管在整车安装中常呈现一定弯曲或自由悬垂状态。不同长度与安装路径对软管在受拉过程中产生的应变分布具有显著影响。过短的软管在系统运行中易产生拉力集中；而过长则可能因形变量积累而引起内部结构层错位，削弱整体拉伸性能。在整车设计中需结合使用工况，合理确定软管长度与路径布设，确保其在拉伸状态下应力均匀分布。

4试验案例与数据分析

4.1某型号制动软管的抗拉强度试验过程记录

本次试验选取市场主流型号为“DOT SAE J1401”规格的制动软管，该型号应用广泛，结构包括内层合成橡胶、中间双层钢丝编织增强层以及外层EPDM保护层。依据GB 16897-2010标准进行抗拉强度测试。

4.2试验设备与参数

拉力试验机型号：美特斯CMT4204

拉伸速度设定：50 mm/min

试样长度：300 mm

夹具：专用制动软管夹具，确保夹持可靠防止滑移

4.3试验步骤简述

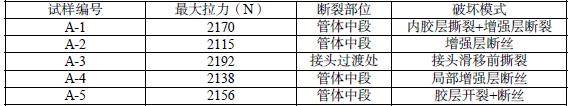

按标准要求截取5根试样，并保证其端部压接接头完整。将试样固定于拉力试验机两侧夹具上，确保软管轴线与拉力方向一致。启动试验设备，记录最大拉力值和断裂状态。试验结果（样品A组）如下表（1）：

4.4典型影响因素对比实验

4.4.1 不同增强材料对比（钢丝 vs. 纤维）如表（2）

结论：虽然芳纶纤维具有良好的耐高温与轻质特性，但其粘结力不如钢丝，导致整体抗拉能力略低，主要适用于轻载车型或中低速车辆。

4.4.2 不同硫化工艺参数对比）如表（3）

结论：适当的硫化时间至关重要。硫化不足或过度都会影响材料的力学性能，尤其对增强层与橡胶之间的粘结力产生负面影响。

4.5数据分析与结果讨论

4.5.1标准规范具有指导性

采用GB 16897与SAE J1401标准的试验流程，可以较准确地反映软管在实际工况下的抗拉极限，平均值远高于最低标准值，表明主流制动软管产品在结构安全性上具有较好冗余设计。

4.5.2增强层材料选择关键：

钢丝增强层在拉伸过程中具备更强的承载力和形变控制能力，而纤维增强层虽然在柔韧性和耐疲劳方面有一定优势，但其抗拉极限值普遍偏低，不适用于高强度制动要求场景。

4.5.3制造工艺影响显著：

硫化工艺是影响抗拉强度稳定性的重要环节，需通过工艺优化确保橡胶层的交联程度适中，从而实现理想的粘结力和整体韧性。

4.5.4结构设计对局部应力分布影响突出：

在实际试验中，多数断裂部位集中于管体中段与接头过渡区，表明此处可能存在应力集中或局部结构薄弱，建议通过优化接头结构与过渡设计提升其力学性能均匀性。

结束语

随着汽车制动系统对安全性和可靠性的要求不断提高，制动软管的抗拉强度作为其关键性能指标之一，越来越受到行业重视。通过对标准检测方法的梳理与典型案例的试验分析，可以看出材料选用、制造工艺、结构设计及环境因素均对抗拉强度具有显著影响。未来，制动软管的设计与制造应在满足标准要求的基础上，进一步推动材料升级与工艺优化，以提升整体产品性能和使用寿命。完善的检测手段和质量控制体系也是保障其在实际工况下安全运行的重要支撑。

参考文献

[1]半坂，征则，姚英.机车车辆用长寿命空气软管的开发[J].国外内燃机车，2001（4）：27-32.

[2]王长学，王鸿轩，高凌霄.非粘结柔性立管抗拉层扁钢断裂失效监检测技术现状研究[J].辽宁化工， 2022（007）：051.

[3]陈静.制动软管总成组装自动化设备设计研究[J].包装世界， 2023（5）：82-84.
