摘要：电力系统中，油浸式变压器扮演着至关重要的角色，并在电力输送与分配领域得到普遍应用。不幸的是，当变压器遭受短路故障时，其易受损害，甚至可能引发整个系统的故障或停摆。针对这一问题，本文采用电磁仿真技术，对油浸式变压器的结构及性能进行了深度优化。我们构建了仿真模型，对短路事件对变压器电气和物理特性的影响进行了详尽分析，并据此提出了改进措施。仿真数据的验证证实了优化设计方案的可行性。研究发现，通过恰当的设计改进，变压器的抗短路能力得到了显著提升，从而确保了电力系统的稳定与安全运行。

关键词：油浸式变压器；抗短路能力；电磁仿真；优化设计；电力系统

引言

通过对油浸式变压器故障诊断分析可以发现其中存在的问题和不足之处，从而为后续工作提供重要的参考依据。同时，在对油浸式变压器进行故障诊断时还需要综合考虑多方面因素，从而保证最终诊断结果的准确性和可靠性。油浸式变压器作为电力系统中的重要设备，其稳定性直接影响到电力系统的安全运行。因此，进行准确的故障诊断不仅可以提高变压器的使用寿命，还能有效降低故障发生率，减少不必要的维修成本。通过深入分析变压器的运行状态、故障模式以及影响因素，结合现代故障诊断技术，如电磁仿真、机械力分析等方法，能够为变压器的维护与改进提供科学依据，保障电力设备的高效稳定运行。

一、油浸式变压器概述

（一）油浸式变压器的定义

油浸式变压器作为一种主要的电气设备广泛地应用在电力系统中，其作为电力传输和调整电压的设备，工作原理主要是利用电磁感应原理，将输入电压变换为输出电压。油浸式变压器的重要电器元件和绝缘件都浸没在变压器油里面，这是因为不仅可以起到很好的绝缘性作用，同时还便于降温。而油浸式变压器由于拥有较强的负载能力，且散热性能较为优良，因此被作为高压、大容量的电力传输及配电设备。从组成上来说，油浸式变压器的常见组成部分有铁芯、绕组、油箱等，其铁芯的主要作用是保证磁路畅通，而绕组主要起导流作用，而油箱的变压器油则能够有效保证其绝缘性，同时也有利于降低其散热性。通常情况下，油浸式变压器能够产生更大的载荷，同时还能够满足散热性要求，因此在大规模的电力系统中得到广泛应用。

（二）油浸式变压器的主要应用领域

油浸式变压器是电力传输及变电站、电力分布设施中不可或缺的重要组件，作为高压、中压电力传输系统中的重要设备，其主要功能是电力转换和调节电压，从而确保从发电站获得稳定性的能量传输到最终使用设施。油浸式变压器广泛应用于变电站及电力分布设施内部，利用其特定的属性来提升或者削减电压，从而适用于多种不同电力需求的设施。油浸式变压器被广泛应用于众多工控行业，例如石化、钢铁、机械加工等行业，因为工控类行业生产所需的电力有很大比重，同时对电压也有特定的要求，因而其对定制类型的变压器使用量也在增多。油浸式变压器被广泛应用在可再生的能源系统，尤其是在风电及太阳能发电系统中，其主要功能是将低电压转化为能够传输到电网的高电压。随着全球对于可持续能源的提高需要，油浸式变压器在其新领域里的使用比例也随之逐渐攀升。

（三）油浸式变压器在电力系统中的重要性

在电力系统中，油浸式变压器扮演着极其关键的角色，尤其是在电能的远程输送及配置环节，它构成了电网的核心构件之一。这种变压器能够把高压电能稳妥且高效地转换成低压电能，确保了电压级别间顺畅地转换，这对于电力的长途输送作业极为关键。在远程输电的过程中，采用高电压可以显著降低能量的损耗，而变压器则承担着把高压电能调整为用户所需的低压电能的任务。另外，油浸式变压器的构造设计及其工作机理，使其在电力系统中显示出卓越的稳固性和可信度，它能够有效地应对电网电压的波动和负载的变动，保障了电力网络的平稳运作。

二、油浸式变压器抗短路能力的影响因素分析

（一）短路事件对变压器的物理与电气影响

针对油浸式变压器而言，短路这一事件对变压器的物理属性和电子属性均具有较为深入的影响。所谓的短路是电力网络当中的电流中断，进而破坏原本正常的电流流道形成巨大的短路电流。一旦出现短路现象，变压器会承受瞬间电流冲击，而如此大的电流会导致所产生的热能和机械压力给变压器的核心部件（铁芯、线圈和变压器壳）造成严重损失。具体而言，短路电流的激增会使线圈表面产生较高温升，甚至会引发线圈绝缘材料燃烧，最终影响变压器电子属性。另外，变压器铁芯受强电流冲击可能产生局部温度升高，进而影响变压器正常运行。除此之外，由于短路电流强烈的电磁效应，从而可能导致变压器的结构改变甚至损坏、故障乃至变压器爆炸。

（二）变压器结构设计对抗短路能力的影响

变压器本身的构造设计是否良好，对变压器抗短路能力有着至关重要的影响。如果能设计成功，则会在短路状态下使其处于稳定运行且保障安全。具体来说，包括线圈、铁芯和油箱等多个零部件。其中，设计线圈是极为重要的一个环节。线圈绝缘质量、线圈结构和导线选型都会影响变压器对短路冲击电流的抵御。要提升对短路冲击电流的抵御能力，则设计人员多会采用韧性更好的线圈材料和绕组结构，让线圈抵抗冲击电流冲击的能力更强。与此同时，磁心也是一个重要环节，因为它必须有良好的散热性和耐受电流冲击性，否则会在短路的过程中承受过量的热量而烧毁或者在瞬间因承受不住过大的电流而损坏。

（三）油浸式变压器的热与机械应力分析

在油浸式变压器的开发中，热效应与机械应力是重要参数，二者影响其抗短路能力。短路现象一般情况下伴随着巨大的电流，而过大的电流会让变压器的不同部位产生较大热量，令变压器的不同组成元素都受到很大的加热压力。除会加速变压器元件老化外，过大的热应力也可能造成绕组绝缘层烧毁或变形。尤其是在高压电流短路的情况下，会使变压器的线圈受到热冲电流的情况，会对变压器长期稳定运行带来极大影响。除此以外，短路现象还会导致机械应力，尤其是电磁力所导致的机械应力，它可使线圈、铁芯、油箱等元件发生变形或破损。机械应力可使变压器元件破损、破裂、移动，干扰变压器的正常工作。

（四）电磁仿真在短路分析中的应用

如果采用电磁仿真进行短路分析，则需要对仿真结果和实测结果进行对比以判断仿真模型的准确性，表中展示了各短路形式下模拟得到的最大电流量、热量、压力等重要参数，可用于评估油浸式变压器短路过程的功能性，也可作为后期优化设计的依据，通过表 1 对比可以验证仿真模型的正确性，优化油浸式变压器的防短路设计。

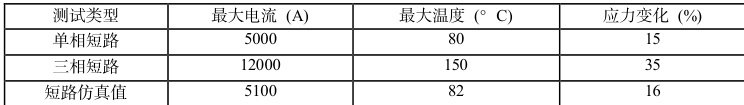

表 1 展示了不同短路类型下的仿真与实际测试结果，包括电流、温度和应力的变化。通过对数据进行对比分析，验证了仿真模型的稳定性，在各短路类型中，变压器的温度和应力都发生了明显的变化，三相短路的类型最大，这为油浸式变压器最佳设计提供依据。

三、基于电磁仿真的油浸式变压器抗短路能力优化设计

（一）电磁仿真方法与模型构建

电磁仿真方法是决定油浸式变压器抗短路设计的关键。电磁仿真可以有效地模拟变压器在短路时的电磁响应，对变压器的各项电气、热和机械性能进行研究。要建立电磁仿真模型，首先确定变压器的几何形状，包括绕组、铁心、油箱等部件。然后根据材料的电阻率、磁导率等参数，建立电磁场模型。在这个基础上，通过有限元分析（FEA），求解电磁问题，得到变压器在短路时的电流分布、电磁力分布等。同时考虑热响应对机械压力的影响，因此仿真通常将热分析和结构分析相结合，从而评估变压器的抗短路能力。通过电磁仿真，可以预测变压器实际运行中可能发生的性能，进而帮助指导对变压器进一步优化设计。

（二）电磁仿真在短路分析中的应用

电磁仿真通过对油浸式变压器进行短路情况下工作表现的精确计算，可对短路的出现导致变压器功能的恶化程度做精准的预估。在短路出现的时候会由短路电流产生对变压器内电磁压力，变压器本身会由此而导致一定程度的物理结构应力聚集，可能带来对变压器物理结构的损坏。在电磁仿真过程中，我们会分析短路电流经变压器时对其产生的电磁力，可以快速并准确地诊断出可能出现的问题及风险，例如通过分析我们对线圈在短路电流作用下可以预测可能出现的位移及变形，尽早找到问题并对之进行改善。同时可以计算出变压器在短路出现时铁心、油箱等构件可能会产生的热应力，推测出热应力对其设备的影响程度。

（三）优化设计目标与优化变量的确定

应用电磁仿真方法优化油浸式变压器承受抗短路能力，设定并明确优化设计目标、优化变量非常必要。常规的优化目的是提高变压器在发生短路后不会出现损坏且能够继续维持电力系统的安全运行的承受短路的稳固程度和承受冲击的能力，优化变量主要包括变压器绕组结构、材质选取、铁心、油箱等结构特征。例如调整绕组级数、绕组级间距离或者绕组材料等均可以改变绕组内电流分布结构和电磁力分布结构，进而提高承受短路的承载能力。铁心的形状和结构的选择也将直接影响承受冲击电流的程度，因此优化铁心结构也可以降低电流对变压器的冲击。油箱的设计也可以作为优化参数，优化油箱散热结构可以提升变压器高温高压能力。

（四）优化方案的实施与模拟分析

优化方案的实施与模拟分析是基于电磁仿真优化设计的关键步骤。为了应用优化措施，根据电磁仿真结果来确定合适的设计优化方案，比如调整线圈形状、优化铁心设计或是增加油箱强度承受力等。接着对设计参数进行修正构建新的仿真工况并对该优化方案展开仿真分析研究以检验其短路情况下的运行效果。通过仿真，分析优化措施对电流分布、热应力、机械应力的影响，来验证优化设计是否能够有效增强变压器对短路的承受能力。仿真结果检验还能够通过分析比较不同方案的仿真结果来选择最优设计应用于实际生产，同时，仿真评估也能够确认优化设计的可行性以及实际生产中的可行性。

结语：通过基于电磁仿真的油浸式变压器抗短路能力优化设计研究，可以有效提高变压器在短路事件中的可靠性和稳定性。这种电磁仿真技术为我们提供了一个高精度的工具用来评估变压器设计方案的优劣，可以找出设计早期潜在的问题并适当提高设计来增强其抵抗短路的效率。可以通过改进变压器构造、设计材料和设计方面因素使得变压器承受巨大电流的能力成倍提高，降低其承受短路的负载压力而造成机器损坏或系统中断出现的概率。同时这种优化也使得变压器的热效率和机械稳定性得到提升，保证它们在恶劣的环境下仍然可以有效工作。
