摘要：本文通过铁路营业线防护排架智能监测系统的设计与应用。实现了铁路营业线防护排架结构状态的实时监测与预警。能适应铁路线路营业线施工呈带状分布且不连续的特点，通过在现场防护排架布置由传感器、数据采集和边缘计算模块、太阳能供电系统组成的监测单元，采用 4G/5G 无线网络与云平台连接，对相关信息并进行分析和处理后，能将分析结果与预警信息通过 web 端、APP 移动端及短信进行发布。关键词：铁路 营业线 防护排架 智能监测

1 引言

1.1 研究背景与意义

铁路作为国家至关重要的基础设施，在经济发展和社会运行中扮演着举足轻重的角色。铁路运行速度的提升和载重的增加无疑对铁路系统的安全性提出了更为严峻的挑战。因此，确保铁路运行的安全与稳定显得尤为迫切和重要。

防护排架作为保障铁路营业线施工安全的关键设施之一，其稳定性和可靠性直接关系到铁路运输的安全。由于受到风霜雨雪、列车振动等各种自然和人为因素的影响，防护排架的状态可能会逐渐恶化，从而带来潜在的安全隐患。因此，研究并开发高效、精准、实时具备高精度的传感器数据采集能力、强大的数据处理和分析能力以及快速响应的预警机制的智能监测系统，对防护排架的工作状态进行实时监测和预警，是当前既有铁路安全防护领域的重要课题。

2 系统设计

2.1、系统总体架构

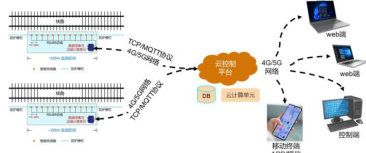

铁路施工现场防护栅栏智能监测系统由现场智能传感器和边缘计算单元，云端计算和控制部分、数据发布和显示部分三大区块。

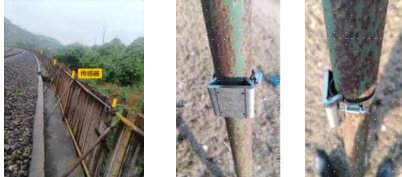

为了适应铁路线路施工现场多呈带状，并且不连续等特点，现场防护栅栏倾覆监测按200 至300m 范围设置一个监测单元，每个传感器之间的间隔8\~10m，每个监测单元主要包括不大于30 个传感器、1 个数据采集和边缘计算模块，以及 1 组太阳能供电系统。传感器沿着防护栅栏进行布设，布设在防护栅栏立柱。各传感器和数据采集模块之间进行连接，每个监测单元通过4G/5G 无线网络与云平台之间进行连接。

现场采集单元主要负责通过 modbus 协议实时读取防护栅栏倾覆传感器的实时变化信号，并对计算模块的信号进行分析，按照固定间隔将变化分析结果发送至云平台，以保证云平台能够动态获取现场变化情况。

云平台将所有传感器的信息在云端进行分析和处理，对传感器一段时间范围内的变化信息进行综合分析，对变化信息按照系统设定分为不同级别的预警信息，通过 web 端、APP 移动端或短信进行发布。

2.2、硬件设计

系统的硬件部分主要包括传感器模块、数据采集器和无线传输设备。传感器模块是系统的感知单元，负责采集防护排架的关键状态参数。

数据采集器是系统的数据采集和处理中心，负责对传感器采集的原始信号进行放大、滤波和转换。数据采集器集成了信号处理单元，能够对传感器输出的微弱信号进行放大，提高信号的信噪比。同时还具备滤波功能，能有效去除信号中的噪声和干扰，保证数据的准确性和可靠性，并将模拟信号转换为数字信号，用于后续的数据传输和处理。

无线传输设备是系统的数据传输单元，负责将处理后的数据实时传输至中央监控系统。无线传输设备可以采用 4G/5G 或 LoRa 等技术来实现。信号覆盖较好的地区，采用 4G/5G 网络，提供稳定可靠的高速率、低延迟数据传输；在信号覆盖较差的环境，采用 LoRa 技术通过低功耗广域网（LPWAN）技术，实现长距离、低功耗无线数据传输。

2.3、软件设计

软件系统基于云计算平台，是智能监测系统的大脑。云平台具有强大的计算能力和存储能力，能够满足系统对大规模数据处理的需求，负责数据的接收、存储、处理、分析和展示。软件系统利用大数据技术和人工智能算法对海量监测数据进行高效的处理和分析，挖掘出数据中的有价值信息，对大量历史数据通过人工智能的算法分析和学习不断提高系统的异常检测能力和预警精度。

系统支持远程配置和管理，可以通过电脑和移动设备端，随时随地访问系统，查看防护排架的实时状态和历史记录。远程配置功能允许对系统的参数进行远程设置和调整，如报警阈值、数据采集频率等。远程管理功能则可对系统进行远程监控和管理，如查看系统运行状态、更新软件版本等。

具体功能包括实时数据监控、历史数据查询、数据趋势分析、异常检测和预警等。实时数据监控功能为实时显示各个防护排架的状态参数，如应力值、振动幅度、温度等数值，能够及时了解排架的当前状态；实时数据监控界面通常采用图表、曲线等形式，直观地展示数据的实时变化趋势；历史数据查询功能可查询过去一段时间内的监测数据，帮助分析排架的状态变化趋势，根据时间范围、数据类型等条件进行查询，并将查询结果导出为报表或图表形式，进行分析和存档；数据趋势分析功通过对历史数据的统计分析，绘制出各种状态参数的变化趋势图，帮助预测排架的未来状态；异常检测和预警功能则通过实时监测数据，一旦检测到异常情况，立即触发预警机制，并通过声音、灯光报警和消息推送方式通知相关人员，及时处理异常。

3 关键技术与算法

3.1、传感器数据融合技术

在防护排架智监测时，由于单一类型的传感器往往只监测某一方面的状态参数，难以全面反映排架的整体状态，为了提高监测数据的准确性和系统的可靠性，需要采用多种传感器，将多个不同类型或同类型传感器的数据，进行数据融合、综合处理，从而得到更精确、更全面的监测结果。

常用的数据融合算法包括加权平均、贝叶斯估计、卡尔曼滤波等。加权平均算法是通过对多个传感器的测量结果进行加权求和，得到一个更加准确和稳定的测量值；贝叶斯估计算法是通过对各个传感器的测量结果进行概率分析，得到一个最有可能的状态估计值；卡尔曼滤波算法是通过对系统状态的动态预测和修正，得到一个最优的状态估计值。

数据融合分为三个层次：数据层、特征层和决策层。数据层融合是指直接将传感器的原始数据进行融合。能够充分利用传感器的原始信息，对数据处理能力要求高，计算量较大。特征层融合是指在数据层经过初步处理后，提取出数据中的特征信息，然后将这些特征信息进行融合。有效降低数据处理的复杂度，但可能会丢失部分原始信息。决策层融合是指在传感器数据经过初步分析和处理后，得到初步的决策结果，然后将决策结果进行融合。各个传感器之间的决策结果具有互补性，提高了系统的决策能力。

在本系统中采用特征层融合与决策层融合相结合的方式。通过特征层融合，将不同类型传感器的特征信息进行整合，得到全面、准确的状态描述。例如，将应力传感器的应力特征信息、振动传感器的振动特征信息、温度传感器的温度特征信息进行融合，得到防护排架的综合状态特征。再通过决策层融合，将各个传感器的初步决策结果进行融合，得到最终的异常检测结果。例如，当应力传感器检测到应力超过阈值时，会产生一个初步的异常检测决策；振动传感器检测到振动幅度过大时，也会产生异常检测决策。将此类初步决策结果进行融合，如多个传感器同时检测到异常，系统将认为防护排架确实存在异常，从而触发预警机制。

3.2、实时数据分析与处理算法

本系统采用流式数据处理技术，对采集到的数据进行实时分析。针对实时数据流进行高效处理的技术，能够在数据不断流入的情况下，快速地对数据进行计算和分析。与传统的批量处理技术相比，流式数据处理技术具有更高的实时性和处理效率。

在实时数据分析与处理时，系统首先对采集到的数据进行预处理，包括数据清洗、数据转换和数据归一化等。步骤为： ① 去除数据中的噪声和异常值，保证数据的准确性和可靠性； ② 数据从一种格式转换为另一种格式，便于后续的数据处理和分析；③数据缩放到一个统一的范围内，避免不同数据之间的量纲差异对分析结果的影响。

然后，系统通过设定阈值和运用异常检测算法，识别出防护排架的异常情况。阈值设定根据历史数据和专家经验，确定各个状态参数的合理范围。当监测到的数据超过预定阈值时，系统会认为防护排架可能存在异常。一旦检测到异常，系统将立即触发预警机制，并通过用户界面和移动应用向相关人员发送警报。预警机制包括声音警报、灯光警报和消息推送等多种方式。

3.3、异常检测与预警机制

系统的预警机制基于实时数据分析结果和历史数据趋势分析。当监测到的数据超过预定阈值或表现出异常模式时，系统会自动生成预警信息，并通过预警机制通知维护人员。

系统通过实时数据分析，识别出防护排架的异常情况，一旦检测到异常，系统会根据异常的类型和严重程度，确定预警级别。本系统设立了一级预警、二级预警、三级预警级别。

一级预警，当系统检测到防护排架有变形、沉降等变化超过阈值时，系统会通过声音、光线和消息推送等方式，通知维护人员进行关注和检查。维护人员可以根据预警信息，及时对防护排架进行检查和维护，避免异常情况进一步恶化。

二级预警，当系统检测到防护排架的结构应力严重超过阈值时，除了发出预警信息外，会立即向车站的列车调度系统发出减速指令，自动调整该路段的运行速度，列车将降低运行速度通过该路段，从而减少对防护排架的冲击和损害。同采取其他紧急措施，将防护排架维护到正常状态。

三级预警，当系统检测到防护排架出现倾覆时，除了发出预警信息外，系统会向列车调度系统发出停车指令，要求列车在该路段停车，等待维护人员紧急进行处理。

此外，系统可以根据历史数据趋势分析，预测防护排架的未来状态变化趋势。如系统预测到防护排架的状态可能会在未来一段时间内出现异常，那么系统会提前发出预警信息，提醒维护人员提前对设备进行保养和维修等预防性维护，避免设备因突发故障而导致的停运和损失。

4 实验与结果分析

4.1、实验设置

为了验证系统的有效性和可靠性，在某铁路全长 10 公里营业线上部署智能监测系统。实验环境包括各种复杂的铁路运行条件，如列车通过、不同天气状况等。测试设备包括多种类型的传感器和数据采集器，以及完整的无线传输和数据处理基础设施。

铁路沿线安装了多个防护排架监测点。每个监测点配备了应力传感器、振动传感器和温度传感器等多种传感器，用于全面监测防护排架的状态。数据采集器放置在监测点附近，负责对传感器采集的数据进行采集和处理。无线传输设备则通过 5G 网络，将处理后的数据实时传输至中央监控系统。

中央监控系统设置在项目的控制中心，配备高性能服务器和专业的数据处理软件。服务器负责对接收到的数据进行存储、处理和分析，数据处理软件则提供使用界面，展示监测结果和预警信息。维护人员通过中央监控系统，实时查看防护排架的运行状态和历史数据，及时发现和处理异常情况。

4.2、结果展示

实验结果显示，系统能够准确实时地监测防护排架的状态参数。在多种运行条件下，传感器数据融合技术和实时数据分析算法均表现出优异的性能。系统成功检测到数次潜在的异常事件，如结构应力集中和异常振动，通过预警机制及时通知了维护人员。

在一次列车通过时，系统检测到某防护排架的结构应力突然增大，超过了预定阈值。系统立即发出了一级预警，并通过声音、灯光和消息推送等方式，通知维护人员进行关注和检查。维护人员接到预警信息后，对防护排架进行了详细检查，经检查发现该防护排架的部分连接螺栓出现松动，导致结构应力分布不均，维护人员及时紧固了螺栓，消除了安全隐患，避免了因结构应力过大而导致的排架损坏。

在一次暴雨天气中，系统检测到某防护排架的振动幅度异常增大，超过了正常范围。系统立即发出二级预警，并向列车调度系统发出减速指令，要求列车降低运行速度通过该路段。维护人员接到预警信息后，经检查发现该段防护排架的基础部分因雨水浸泡而出现松动，导致排架稳定性下降。维护人员迅速采取加固措施，对基础部分进行了加固处理，确保了防护排架的稳定性和安全性。

4.3、结果分析

通过对大量监测数据的深入分析，系统能准确识别出防护排架的异常情况，异常检测准确率达到了 95%以上，预警响应时间平均不超过 5 秒，表明能够有效地捕捉到防护排架的潜在安全隐患，显著提高铁路运行的安全性和维护效率，减少因故障导致的铁路安全事故。

5 结论

该系统通过集成先进的传感器技术、数据融合技术和实时数据分析算法，实现了防护排架状态的精准监测和异常预警。

系统的传感器数据采集模块能够准确采集防护排架的结构应力、振动和温度等状态参数；系统的数据传输模块采用无线传输技术，确保了数据的快速、稳定传输，满足了系统对实时性的要求；系统的数据处理与分析模块运用数据融合和机器学习算法，对海量监测数据进行了深入挖掘和智能分析，提高了系统的异常检测能力和预警精度；系统的应用层提供了友好的用户界面，方便维护人员进行实时监控、数据查询和异常处理，提高了维护人员的工作效率和决策能力。

实验结果表明，系统具有高精度、高可靠性和实时性，能有效提高铁路运行的安全性和维护效率
