摘要：高压输电线路是电力系统的核心所在，直接影响整体性能。而在环境、天气以及外力破坏等多种因素的影响之下，为了保障电网安全以及供电的稳定性，必须要探究智慧化优化方案。基于现代传感、通信以及大数据、人工智能等多种技术为核心的在线监测与故障诊断技术，可以有效实现动态化、精准化以及全面覆盖的持续性诊断，有效实现了主动预防、精准定位，这也是今后技术发展的重点所在。因此，综合高压输电线路的特征，探究了在线监测与故障诊断等多种技术，以供参考。关键词： 高压输电线路；在线监测；故障诊断；云边协同诊断系统

0.引言

高压输电线路的在线监测、故障诊断具体系统化、技术性的特征。而在现代传感技术、通信技术以及人工智能等多种技术手段的联动管理之下，实现精准控制，可以有效了解故障的类型、问题以及处理方案，是一种智能化的运维管理模式。面对日益增长的电力需求、恶劣环境以及电气特性，探究高压输电线路在线监测与故障诊断路径，可以有效提高管理效率，推动高压输电系统的安全运行。

1.项目分析

某 500KV 高压输电线路，位于山区，受到地理特征、气候因素影响，导致在冬季覆冰问题显著。而应用传统的运营管理模式无法实现快速处理，精准定位。

因此，为了提高高压输电线路的故障检测需求，根据技术要求以及智慧化建设要求，合理设置量多种智慧检测模式。主要就是通过在线监测仪表、故障诊断技术进行数据采集、磁能分析，联合云边协同诊断平台进行闭环管理。

2.高压输电线路在线监测与故障诊断技术应用

高压输电线路在线检测与故障诊断技术，主要就是通过多技术协同管理，利用轻量级AI 模型，进行信息数据采集，联合多种物联设备进行动态控制，利用数据集约化管理，进行深度挖掘与模态化训练，通过高精度诊断模型进行趋势分析以及根本成因。利用协同管理的方式实现对各个关键节点的动态控制。其核心就是通过设置智能传感器设备，进行数据采集，利用系统进行终端分析，最后实现闭环化管控。其主要技术应用路径以及核心配置具体如下：

2.1 状态实时性感知与智能预警

在线监测系统技术就是要在高压输电线路的各个节点合理设置智能传感设备，利用多个传感设备进行串联，构建立体化、多维度的感知网络系统。其主要网络构架如下：

2.1.1 气象与外部环境感知

气象与环境因素是导致线路出现故障的重要影响因素之一。通过构建外部环境感知系统，采集信息数据、实现风险主动识别。其中精细化微气象监测站可以采集信息数据，进行故障动态分析与精准预测。

第一，精细化微气象监测。通过在容易出现覆冰等隐患故障的区域，设置气象采集设备，采集风速、风向、温度以及湿度等多种信息数据，利用平台进行多源数据集合管理，构建基础模型，综合历史信息数据，实现精准的数据分析，继而预测今后 6-12个小时中特定区域的变化特征，根据特征变化确定优化方案以及处置手段，实现主动化防御。第二，通道可视化与智能识别技术。利用高清摄像头、无人机联动管理，实现所在区域全面覆盖，动态管理。而基于计算视觉技术、深度学习算法的融合，自动识别潜在安全隐患问题，并且根据数据库进行动态分类，智能识别。例如，基于识别吊车、泵车等相关车辆运行状态、姿态特征，可以识别与导线之间的距离风险隐患问题。而利用山火与烟雾识别技术可以进行早期火点发现，精准定位。基于周期性的图像对比数据，可以自动识别违建项目、树木的变化高度等等。

2.1.2 电气与机械状态感知技术

通过感知网络技术进行规范化处理，可以有效了解高压线路的健康状态与变化特征。因此，在此项目中要综合实际状况，重点做好雷电监测与防护性评估管理，实现对绝缘状态深度监测、导线动态增容与弧垂管理、杆塔结构健康监测等规范化管理，其主要技术如下：

第一，雷电监测与防护性评估管理。通过广域设置的雷电定位系统，利用杆塔安装的雷电流监测设备进行集成化管理。而基于定位系统采集信息数据，获得雷暴活动轨迹特征、了解落雷电密度参数，在杆塔侧设置监测系统，可以精准的记录直击雷的幅度变化参数、时间变化数据，综合接地电阻等在线数据，继而对地网散流性能以及绝缘配合等进行综合对比，继而根据实际状况制定差异化优化方案。第二，绝缘状态深度监测。综合年度监测数据信息，利用在线监测技术，分析绝缘子的泄露电流、全波形信息数据，综合现场污秽度（ESDD/NSDD）传感器，实现实时性的数据评估与动态管理。另外，在紫外线成像设别的支持下，可以了解在线监测电晕的放电强度特征，了解应力分布状态，继而在绝缘子出现数值波动之前，获得其性质恶劣变化的早期数据。第三，导线动态增容与弧垂管理。利用在导线上设置的安装张力以及倾角传感器设备、温度传感器等多种设备，可以获得实时性的信息数据，了解荷载变化、温度特征。同时，基于热平衡方程技术，综合风速、日照以及环境等多种温度特征，可以对最大允许载流量和实时弧垂进行动态检测。在应用中要基于要求进行特征提取，构建基线参数，在振动信号中获取固有频率、振型以及阻尼等信息数据，综合倾角数据获得静态基线参数，构建特征数据库。通过模型更新以及数据驱动算法进行损伤识别以及定位分析，基于机器学习获得健康以及损伤状态下的数据模型差异信息，实现自动分类与报警。最后，综合安全评估与剩余寿命预测系统，重点做好关键节点、螺栓连接位置的疲劳寿命评估与分析，综合腐蚀速率模型，分析环境温度、湿度变化特征，进行污染物数据等信息数据的估算分析，综合多种信息数据进行风险检修方案确定。第四，杆塔结构健康监测。通过在重要的跨区、关键采空区、地质灾害高发的区域，合理设置传感器设备，利用倾斜、振动、应力等多种传感器设备，可以实现对基础沉降、结构性振动频率、振幅等多种变化信息数据的长期性、动态检测。联合有限元分析模型进行数据分析，则可以了解在多种工况状态下，荷载变化特征，预警潜在的地基失稳以及疲劳性裂缝等安全隐患问题。第五，新型感知技术与集成化传感器技术应用。主要就是联合多个单元进行集成化管理。通过设置集成数据、气象以及、电气等不同的传感器设备，基于边缘计算系统，进行本地信息数据的融合化分析、智能预处理，利用数据信息上传处理，可以有效提高安装以及维护管理效率。

2.2 故障智能诊断与精准定位

感知层可以对异构数据进行数据分析、智能诊断，继而提出具有指导价值的决策数据。因此，要基于多种技术手段实现精准故障定位处理，其主要技术路径以及标准如下：

2.2.1 精准故障定位技术

快速、精准定位故障区域，可以实现快速维护，有效减少停电时间。

第一，行波测距技术。这是目前最为主流的一种精确化的故障定位技术手段。在线路出现故障隐患的时候，则会产生面向线路两端传递的暂态行波。通过在变电站以及线路监测点等相关区域合理设置采集设备，则可以通过超过的采样率获得电流信息、电压行波波头等相关信息数据。而基于双端法、单端法进行数据分析，可以精准定位，并且将误差控制在 ±300 米以内，精度达到 ±50 米。第二，故障录波与阻抗法。此技术主要就是在成熟的工频电气量计算中应用，联合行波法可以互相检验处理。而在现代智能故障录波装置的支持下，通过对故障前后的信息数据记录，分析各项数据，继而为故障类型分析与动作保护等提供精准、全面的信息数据。

2.2.2 多源信息融合与智能诊断

通过多源信息融合处理，利用智能诊断系统，实现对数据集、特征及以及决策级别的信息数据融合处理。

第一，关联分析与专家系统。构建基于规则诊断的知识数据库。在系统获得故障分析的时候，分析故障类型、故障变化特征，最后利用视频监控获得故障点的信息数据，利用系统专家诊断，则可以确定类型、特征以及处理方式。第二，通过人工智能与机器学习深度应用系统，利用卷积升级网络技术，实现对故障电流电压的波形特征分析，了解其类别、特征，继而精准的分析单相接地、两相短路等多种故障类型数据，识别其复杂的场景，了解故障类型以及优化方案。

2.2.3 设备健康状态评估与早期动态预警

通过对绝缘子泄露电流信息、导线接头温度等相关信息数据的长期性、动态监测分析，利用长短期记忆网络数据、序列模型等进行趋势预测、异常数据监测。通过模型可以学习正常状态下的波动特征，如果发现数据异常、偏离正常的模式，则会通过系统发出早期的信息数据预警。例如，通过引流板温度、环境温度等数据信息对比，则可以提前数月预警是否会出现接触电阻增大的风险隐患问题。

2.3 云边协同诊断系统

应用传统的诊断模式，容易出现压力传输等安全隐患问题。而在此项目中，主要就是基于在线管理系统，联合云边协同诊断模块，进行闭环管理。在操作中，可以通过在杆塔、变电站侧等边缘计算网关系统上设置轻量级的 AI 模型，继而实现信息数据快速处理，实时性的信息数据告警。同时，通过视频 AI 识别技术、异常震动判断等多种方式确定故障类型以及优化方案。最后，通过系统可以将特征数据、高价值数据等云端处理，通过对复杂的模型训练处理，进行深度分析，对其进行全局的动态优化处理，可以有效满足智能化分析、实时性分析。第一，智能任务动态分配机制。系统综合数据特性、特征以及紧急程度、网络实时性信息数据状态、计算节点负载信息数据，在边缘终端进行数据处理并且上传云端系统。例如，在识别故障的时候，要综合多塔数据、历史气象等信息数据，可以对覆冰趋势、状态进行预测，并且上传到云端系统，实现综合处理。第二，模型协同训练与更新优化。在联邦学习模式支持下，利用 AI模型进行处理，并且将获得的图像信息发送到各个边缘节点区域中，利用各个边缘节点中设置的私有数据训练，将最后的数据汇总在云端上集约化处理，实心数据持续性更新。第三，协同诊断流程。以“导线舞动监测”为例，通过系统进行协同诊断。首先通过分析视频监测系统的数据信息，利用杆塔上部署的轻量化舞动识别模型，进行异常分析。将采集的数据信息，通过边缘节点进行上传，在云端分析多个临近的数据进行深度关联，了解其模式特征，进行风险评估，并且形成诊断报告。最后，将结果推送给运维管理人员，实现闭环处理。其中，云边协同诊断系统技术配置如表 1 所示。

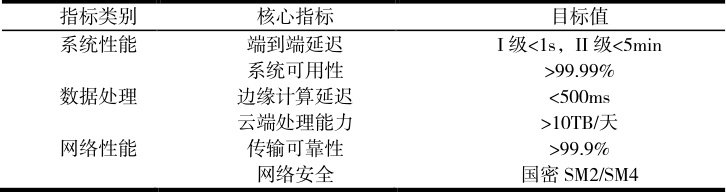

表3：关键技术指标

3.实施效果分析

高压输电线路在线诊断与故障处理系统的科学应用，可以有效实现主动化防控，精准预测以及闭环化管控。在此项目中，项目实施前后关键指标如表 2 所示。

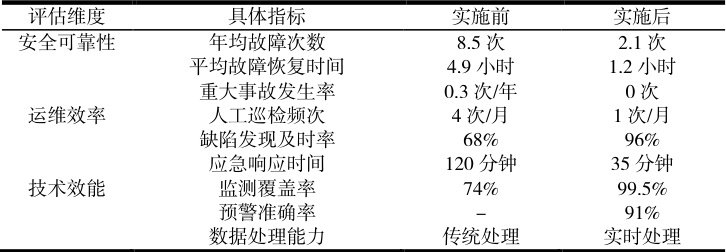

表2：项目实施前后关键指标对比分析

4.结束语：

高压输电线路直接关系到电网运行的安全性、稳定性。而随着电力系统智慧化发展，高压输电线路在线监测与故障诊断技术日益成熟，主要就是利用传感器、智能处理技术以及协同诊断模块进行联动管理，实现在线管控，精准诊断与故障分析，做到了智能化运维管控。因此，文章综合高压输电线路实例，分析了在线监测与故障诊断技术的具体应用路径与技术要点，效果显著。而在今后的发展中，在人工智能等技术手段的支持下，智能检测系统势必会日益成熟，有效保障了电力系统能源安全。

参考文献：

[1]李成欢. 高压架空输电线路在线监测与故障诊断技术研究[J].电力设备管理,2024,(23):54-56.

[2]黄荣正. 基于经验模态分解的高压输电线路运行故障在线监测方法[J].电工技术,2024,(17):113-115.

[3] 黄 见 和 . 输 电 线 路 在 线 监 测 与 故 障 诊 断 技 术 研 究 [J]. 中 国 设 备 工程,2022,(24):155-157.

[4]周梦麟. 特高压输电线路在线监测技术的应用[J].大众用电,2021,36(02):67-68.

[5]邓少华. 高压输电线路在线监测技术的应用[J].技术与市场,2020,27(03):91-92.

[6]任廷华,陶国,蒋红军. 智能无线自组网络高压输电线路故障预警及定位系统研究[J].电力设备管理,2020,(01):136-138.
