摘要：随着嵌入式系统和工业控制技术的广泛应用，8051 单片机作为一种经典微控制器在电子产品和实验教学中具有重要地位。然而，单片机电路板在长期使用或设计调试过程中，容易出现信号异常、芯片损坏或外围元件故障，导致系统性能下降甚至无法工作。本文提出基于信号溯源的8051 单片机电路板硬件故障排查方法，通过系统信号采集、波形分析和逻辑追踪，建立硬件故障定位流程，形成从输入信号到输出结果的全链路溯源策略。研究结果表明，该方法能够快速锁定故障位置、提高排查效率，减少人为误判，为教学实验、产品研发及维护提供有效技术支撑，并对嵌入式系统硬件维护方法提供参考。

关键词：8051 单片机；电路板；硬件故障；信号溯源；故障排查

引言

8051 单片机作为经典的微控制器，以其结构简单、指令系统完善和成本低廉，被广泛应用于控制系统、电子仪器和教学实验平台。然而，在电路板设计、组装及长期运行过程中，硬件故障频繁发生，包括芯片损坏、接口异常、时钟信号丢失和外围元件失效等。这些故障往往导致系统无法正常运行，严重影响设备稳定性和实验教学效果。传统的故障排查方法依赖经验和试错，效率低下，且容易造成次生损坏。基于信号溯源的方法强调从电路输入信号开始，沿着电路信号路径追踪，结合逻辑分析和波形监测，实现故障定位。本文以8051 单片机电路板为研究对象，分析其常见硬件故障类型，提出系统化的信号溯源排查方法，并结合实例进行验证，旨在提高故障排查效率，降低维护成本，为单片机应用提供科学有效的硬件维护策略。

一、8051 单片机电路板硬件故障现状分析

（一）常见硬件故障类型

8051 单片机电路板在实验教学、科研开发以及工业控制应用中广泛使用，其硬件结构包括核心芯片、外围接口、时钟复位系统、电源供电模块及通信总线。然而，由于电路板长期运行、环境干扰及元件老化，硬件故障频发，表现形式多样。芯片功能异常是最常见的故障类型之一，通常表现为指令执行异常、寄存器数据错误或对外设响应迟缓，这种问题可能源于芯片内部电路损伤或静电放电引起的局部短路。外设接口损坏主要表现为I/O 端口信号异常或通信失败，例如在串口数据传输中出现数据丢失或时序错乱。时钟电路异常会导致系统频率不稳定，产生周期性误动作或无法启动，复位电路失效可能导致系统无法完成初始化，出现启动失败或死机现象。电源供电异常也是常见问题，如稳压模块输出电压波动、瞬态电压尖峰或供电不足，会导致芯片和外围电路在高负载或环境温度变化下出现间歇性故障。上述故障在不同应用场景下表现各异，例如实验室教学板可能更多出现芯片初始化失败，而工业控制板可能面临接口老化和环境干扰问题。这些复杂故障对排查方法提出了更高要求，传统经验方法难以系统覆盖，因此需要建立科学化、流程化、基于信号分析的硬件故障排查体系，以提高准确性和效率。

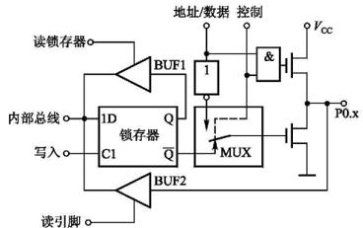

8051 单片机 P0 口内部结构原理图

（二）传统排查方法及局限

目前，8051 单片机电路板故障排查主要依赖经验型方法，如手工测量电压、电流及电阻值，或逐个元件替换试验以判断故障源。这类方法虽然直观且易操作，但存在明显局限性。首先，排查效率低下，尤其在电路复杂、模块集成度高的板子上，逐个元件检测不仅耗时，而且易遗漏间歇性故障或逻辑异常。其次，依赖经验的试错法容易导致次生故障，例如在误判情况下更换正常元件可能破坏电路板的整体结构，甚至引发数据丢失。再次，传统方法难以评估电路板整体状态和信号完整性，对时序错误、脉冲幅值异常、寄存器内部异常等问题无法快速发现。此外，人工测量无法实现信号实时监控，难以捕捉瞬态故障或高速信号异常。在教学实验和科研开发中，这种方法不利于标准化操作，也不便于经验积累与复现。因此，必须引入基于信号特性和逻辑分析的排查方法，通过系统信号采集、波形对比和逻辑追踪，实现从输入端到输出端的全链路故障定位，提高故障诊断科学性、效率和可操作性，为教学、研发及工业维护提供稳定可靠的技术支撑。

（三）信号溯源技术应用价值

信号溯源技术通过对电路板输入输出信号路径的追踪，实现对故障源的快速定位。在8051 单片机应用中，该方法可结合逻辑波形分析、信号幅值特征和时序规律，识别芯片内部功能异常、接口损坏及外围电路故障。例如，通过分析 I/O 端口波形和总线信号，可以判断数据传输是否正确；结合芯片寄存器状态，可以识别内部计数器或定时器异常问题。信号溯源技术尤其适合多模块集成和高速信号应用场景，对间歇性、瞬态及复杂逻辑故障的诊断具有显著优势。同时，该技术能够形成完整的故障路径分析闭环，从输入信号到输出响应建立因果关系，降低人为误判风险。在实践中，信号溯源可结合示波器、逻辑分析仪和数据采集系统，对电路板进行系统化分析，既可以快速锁定故障模块，也可以总结故障规律，为建立标准化排查流程提供数据支撑。长期应用还可积累故障案例库，形成教学、科研和工业维护的经验积累，有助于技术人员提高操作效率和诊断能力，实现硬件维护科学化、标准化。

二、基于信号溯源的故障排查方法设计

（一）信号采集与分析

信号采集是信号溯源方法中最基础且关键的环节，其核心目标在于全面、系统地掌握8051 单片机及其外围电路的运行状态，为后续故障定位和分析提供准确的数据支撑。在实际操作中，示波器用于监测模拟信号波形，包括电压幅值、波形上升沿和下降沿速度、脉冲宽度及信号噪声等参数，这对于识别电源波动、信号干扰和外围器件异常造成的电路失稳尤为关键。同时，逻辑分析仪用于捕捉数字信号状态，能够监控I/O 端口数据传输、总线信号变化及控制逻辑时序，及时发现逻辑冲突和指令执行异常。为实现完整信号采集，通常结合数据采集卡记录时钟、控制信号、I/O 端口及总线传输波形，通过连续数据采集和历史对比分析，初步锁定潜在故障模块。

在采集过程中，应严格注意探头接地方式、采样率设置、触发条件优化以及环境干扰抑制，以保证采集数据的准确性与可重复性。在复杂板子中，多点同步采集尤其重要，可以对核心总线、关键I/O 口和外围模块进行并行监控，形成全链路信号图谱，为分析信号流失、寄存器写入失败、时序错位以及脉冲异常提供直观依据。此外，可利用信号统计和波形分析软件对采集到的数据进行自动标注和异常识别，提高排查效率。例如，通过对比不同批次电路板信号波形的变化规律，能够发现间歇性故障或环境温度变化引起的瞬态异常，为后续逻辑追踪和模块定位奠定坚实基础。长期应用信号采集技术不仅可以积累电路板信号数据库，还能建立标准化的故障特征库，为教学、实验和工业维护提供科学参考。

（二）逻辑追踪与模块定位

逻辑追踪是在信号采集基础上的深入分析环节，通过沿电路信号传输路径逐级检查，实现对故障模块的精确定位。操作中，首先从输入端开始，依次分析总线接口、数据传输线路、控制信号以及输出模块的状态，结合各模块功能特性进行分区排查。通过模块分区测试，可以判断故障是源于8051 芯片本体、接口电路损坏，还是外围元件失效，从而避免无效替换和误操作。在实际分析中，逻辑追踪还可结合寄存器状态监控、定时器和计数器运行情况、以及中断响应信号，进一步确认芯片内部功能异常或外设响应异常问题，增强故障定位的精准度。

逻辑追踪方法的优势在于能够系统化、科学化地分析电路板整体运行状态，尤其在处理复杂、多模块集成的嵌入式系统中，能够沿信号路径快速定位异常模块，降低整体试错次数，提高排查效率。在应用过程中，可以将信号采集与逻辑分析结合，建立模块间信号依赖图，并通过波形异常与功能异常的对应关系进行判断。例如，当某输出模块出现逻辑冲突，通过逻辑追踪可发现其输入控制信号异常，进而锁定源自接口模块的故障原因。该方法不仅提升了排查精确度，还为建立标准化排查流程提供数据支撑和方法依据，便于教学、科研和工业应用中形成可复现、可推广的操作模式。此外，逻辑追踪结果可以形成故障分析报告，便于多人员协作和技术培训，从而积累操作经验，形成标准化知识库，提高团队整体排查能力。

三、信号溯源在实际应用中的实施

（一）示波器与逻辑分析仪结合

在 8051 单片机电路板故障排查中，示波器和逻辑分析仪的结合使用不仅是基础工具，也是信号溯源方法实施的核心环节。示波器可精准捕获模拟信号的电压变化、上升沿与下降沿速度、脉冲宽度及波形畸变等细节，为分析电源波动、信号干扰和外围器件异常提供可靠依据。逻辑分析仪则适合监控数字信号状态，如I/O 口数据传输、总线时序、芯片指令响应等，能够发现潜在逻辑冲突、指令执行异常或外设响应延迟。通过两者结合，可对8051 单片机电路板进行全链路监控，实现从输入信号到输出端口的闭环追踪。在实际操作中，通过将异常波形与正常波形进行多次比对，分析幅值偏差、时序差异及信号丢失，能够快速定位异常源头。与此同时，多点重复测量可以捕捉间歇性或瞬态故障，提高排查准确率。操作中需注意探头接地方式、采样率和触发条件的合理设置，避免因测量误差或信号干扰导致的误判。此外，将数据记录与分析结果建立档案，有助于长期经验积累和标准化操作，为后续教学、研发和工业维护提供可靠参考。

（二） 故障仿真与验证

在信号采集和初步分析的基础上，故障仿真是验证排查结果、优化排查流程和培养操作能力的重要环节。通过电路仿真软件，可建立8051 单片机电路板虚拟模型，将输入信号、时钟、复位电路、I/O 接口及外围电路完整模拟。仿真过程中施加与实际实验一致的信号条件，观察芯片响应、逻辑运算和信号传输情况，从而验证排查方法的准确性和适用性。对复杂故障，例如总线冲突、接口异常或瞬态干扰引发的间歇性故障，仿真能够重现故障现象并分析可能原因，为优化排查方案提供依据。此外，仿真平台还可以用于教师教学与技术培训，使学生和技术人员在低风险环境下熟悉排查流程、掌握示波器与逻辑分析仪操作技能，增强对芯片寄存器状态、定时器功能及信号路径逻辑的理解。长期结合实际测量数据与仿真结果，可建立系统化故障案例库，逐步形成标准化、可重复的排查流程，为实验室教学和工业应用提供科学指导和经验积累。

（三）案例分析与经验总结

通过对实验室和工业应用中 8051 单片机电路板故障案例的系统分析发现，信号溯源方法在故障定位上具有显著优势。在一次学生实验中，板卡出现输出端口逻辑异常，通过逻辑追踪发现是片上定时器异常导致波形丢失；在工业维护中，一批控制板出现间歇性失效，通过逻辑分析仪捕获 I/O 端口信号异常，再结合示波器观察时钟信号波动，最终定位为电源滤波电容老化导致电压波动。这类案例的长期积累，有助于总结出不同元件故障的典型波形特征和逻辑异常模式，例如芯片功能异常引发的时序错乱、接口损坏导致的信号幅值偏差等。经验总结能够为标准化排查流程提供参考，使教师和技术人员能够高效、准确地进行故障定位，同时减少人为误判和损失，为教学、科研和工业维护提供系统化操作指导和方法论支撑。

四、实施策略与优化措施

（一）标准化排查流程建立

基于信号溯源方法，需要建立完整、可操作的标准化排查流程，包括信号采集、波形分析、逻辑追踪、模块测试、故障验证和结果归档六个环节。每个环节应明确操作步骤、判定标准和数据记录方式，确保排查过程可复现并适用于不同型号和不同复杂度的 8051 单片机电路板。标准化流程能够减少经验依赖，提高排查效率和准确率，同时降低因人为判断失误导致的次生故障风险。在流程设计中，可结合常见故障类型进行分类管理，针对芯片异常、接口失效、时序偏差、电源波动等分别制定检测方法，并配套波形示例和判定标准，使操作人员能够直观判断问题根源。此外，标准化流程便于多人员协作和任务分工，避免重复操作和误判，同时为实验教学和技术培训提供操作指南，使信号溯源方法在科研和工业实践中更具推广性和可操作性，逐步建立高效、科学、规范化的故障排查体系，并为后续故障分析和技术优化提供数据支撑与方法依据。

（二）技术培训与工具升级

实施信号溯源方法需要系统的技术培训和工具升级。培训内容包括示波器、逻辑分析仪及数据采集设备的操作技能、8051 单片机信号特征识别、故障分析思路及安全操作规范。通过培训，操作人员能够熟练掌握全链路信号采集、波形比对、逻辑追踪和模块测试方法，提高排查效率和准确性。与此同时，结合现代数据采集技术、智能监控系统和电路仿真软件，对实验和维护设备进行升级，可以提升信号采集精度、增强波形分析能力，并支持远程协作与多点监控。在长期实践中，培训和设备升级能够形成技术人才储备，提高团队整体故障排查能力，减少人为误操作和判断失误，为教学实验和工业维护提供稳定、科学、可靠的技术保障。

五、结语

基于信号溯源的 8051 单片机电路板硬件故障排查方法，借助系统化的信号采集、逻辑追踪和故障验证，实现了从输入端到输出端的全链路分析。这种方法能够快速、准确地定位故障源，提高排查效率，减少试错操作对电路板及周边元件造成的次生损坏。在实际应用中，结合示波器、逻辑分析仪及电路仿真软件，能够实现教学实验、产品研发及工业维护的有效衔接，提升操作人员的技能水平和故障处理能力。未来，应进一步完善信号采集技术和逻辑分析流程，结合智能化监测、数据分析和人工智能辅助诊断，实现故障排查的自动化、数字化和标准化，为嵌入式系统和微控制器应用提供坚实的技术保障，并为电路板设计优化和教学实验创新提供理论与实践依据。该方法在提升维护效率、保障设备稳定性和培养技术人才方面具有长期应用价值，同时为现代微控制器系统的故障排查提供了可推广的科学方案。

参考文献

[1]杨晓珍，刘永兴，邓举明，等. 铁路客车空调机组温度信号模拟装置设计研究[J]. 机械工程与自动化，2026，55（01）：166-167+170.

[2]梁玉婷，倪钊龙.基于 STM32 单片机的充电桩数字电源设计[J].工业控制计算机，2026，39（02）：157-158+161.

[3] 李 佳 悦 ， 何 红 ， 岳 白 杨 . 基 于 单 片 机 的 智 能 环 境 监 测 系 统 设 计 [J]. 科 技 与 创新，2026，（03）：69-73.DOI：10.15913/j.cnki.kjycx.2026.03.017.

[4]袁成营，高宇星，吴嘉峰，等.一种基于HK32单片机的无损探伤控制设备[J].中国集成电路，2026，35（Z1）：61-65.
