摘要：电机温度监测是确保电机安全、高效运行的关键技术之一。本文针对传统温度传感器在瞬态响应和稳态精度方面的不足，提出了一种基于瞬态与稳态分析的高可靠性电机温度传感器设计方案。通过分析电机运行过程中的温度变化特性，本文详细阐述了温度传感器瞬态响应特性的优化策略，包括传感器结构优化和材料选择与热特性匹配等。同时，本文探讨了稳态精度提升方法，如温度补偿技术和温度传感器校准策略。研究结果表明，该设计方案能够显著提高温度传感器的测量精度、稳定性与可靠性，为电机系统的安全运行提供了有力支持。

关键词：电机温度传感器；瞬态分析；稳态分析；高可靠性；温度监测

引言

电机在运行过程中会产生大量热量，过高的温度不仅会降低电机效率，还可能导致电机损坏甚至引发安全事故。因此，实时准确地监测电机温度对于保障电机系统的稳定运行至关重要。传统的温度传感器在瞬态响应速度和稳态测量精度方面存在局限性，难以满足现代电机系统对温度监测的高要求。本文旨在通过瞬态与稳态分析，研究一种高可靠性的电机温度传感器，以期提高电机温度监测的准确性和可靠性。

一、电机温度传感器的瞬态分析

1. 瞬态响应特性分析

在电机运行过程中，其内部温度可能因启动、负载突然变化或环境温度波动等因素而发生剧烈变化。为了对电机温度进行精确监测和控制，测温元件必须具备迅速适应温度变化的特性。因此，对瞬时反应特性进行深入研究具有重要意义，这将有益于优化温度传感器的设计和安装过程，保证其功能满足电机温度控制的标准。

分析瞬态响应特性的核心在于构建一个准确的温度传感器动态性能模型。该模型充分考虑了传感器的热容量和热阻特性，并对传感器与电机之间的热耦合影响进行了全面的考察。热容量揭示了传感器热能存储的能力，而热阻则反映了热量在传感器内部及其与电机之间传递的热耦合效应。热交换复杂性体现了两者之间复杂的热交换过程，这种交流受到多种条件和因素的限制。

深入探讨动态反应机制，有助于发现决定传感器瞬间反应的重要因素。传感器安装位置的关键性显而易见，因为它直接影响着传感器与电机热源之间的热交换效果。理想的安装部位应能使传感器迅速检测到电机温度波动，同时降低外部因素对传感器数据的影响。

除去热传导路径的设定，瞬变响应的表现深受规划因素的重要作用。一个高效的热传导路径可以保证热量迅速且均匀地传输至传感器，从而提高其反应速度。传热性能是评价物质的一个关键参数，它关乎材料在热传递过程中的性能表现。选用高热导率材料能够显著优化传感器的瞬态响应特性。

2. 瞬态响应优化策略

在电机温度测量领域，传感器的瞬间响应速度被认为是评价好坏的关键因素之一。为了提升这个表现水准，我们规划了一套全方位的改进措施。首先，这个策略针对传感器结构实施精细化优化，其主要目标是削减热阻与热容，进而提升热量传输的效果。传感器内部热量传递的障碍得以降低，以及其吸收和释放热量的速度得以加快，这都是由于热阻的降低和热容的减少所致。优化这两个方面，共同增强了传感器对温度变化的响应速度。

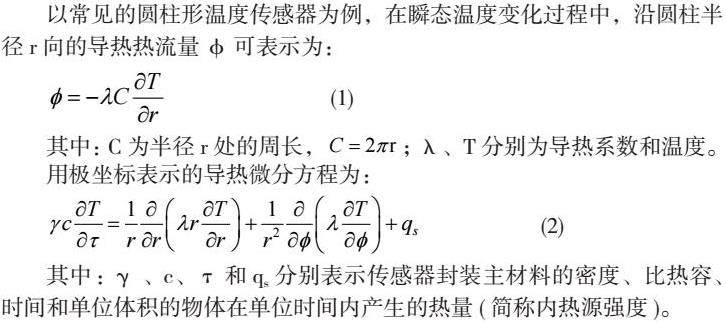

以常见的圆柱形温度传感器为例，在瞬态温度变化过程中，沿圆柱半径r向的导热热流量φ可表示为：

用极坐标表示的导热微分方程为：

其中：γ 、c、τ和qs分别表示传感器封装主材料的密度、比热容、时间和单位体积的物体在单位时间内产生的热量（简称内热源强度）。

因此，采用导热性能较好的材料，能够有效地将热量从一个区域传输到另一个区域，进而增强传感器对温度变化的反应速度。同时，不少国内头部企业尽量在设计上减少了传感器的尺寸半径，如上海眸特实业的MPT型温度传感器，自热系数达到了0.4K/mW，最大封装直径达到了2.5mm以内的水平。

此外，为了确保传感器与电机的热特性相互配合，研究过程中对它们的热性能进行了精细的分析和搭配。传感器的热性能必须与被监测对象（如电机）的热性能高度一致，这样才能保证监控设备对电机温度变化的监控具有准确性和灵敏度。

二、电机温度传感器的稳态分析

1. 稳态响应特性分析

稳态温度是电机的用于系统保护的温度，要求具有较高的精度与可靠性。其评估的核心工作就是评估传感器在电机温度稳定时的测量准确度。精确度主要受到环境温度作用和传感器内部感温元件所感受到的热量波动效应有关。感温元件表现受到环境温度作用的影响，这一点不能忽视。一般电机内部环境温度的变化是一个缓慢的过程，如果过快的温度波动必然会造成温度传感器稳定性受到影响。变化会立刻显现在传感器发出的信号上，导致测定结果偏离正常值，因此，探究环境温度波动对传感器稳态效应至关重要。

其次，传感器的热漂移对其稳态精度产生了显著作用。在传感器持续运行的条件下，热漂移现象较为常见，这是由于内部部件温度变化导致的输出信号出现误差。这个问题来自于传感器材质的膨胀效应以及半导体元件的温度敏感性变化多个因素。

针对环境温度变动对传感器所产生的影响，我们主张采用温度补偿措施来应对。在传感器设计过程中，我们需要结合温度传感器，时刻关注周边环境温度。然后，依据事先规定的补偿方法，对传感器的输出结果进行实时的调整，以降低由于温度变化而导致的误差。针对热漂变现象，建议采用高稳定性材料并优化电路设计，以减少传感器内部部件对温度的敏感度。与此同时，通过不断调整和适应的方法，对传感器输出进行实时调整，以保证长期测量精度。

2. 稳态响应优化策略

稳态时，公式（2）中∂/∂τ=0；传感器沿圆柱中心对称，∂/∂φ=0；假设各向同性材料，介质均匀，∂λ/∂r=0，此时，稳态的导热微分方程可表示为：

在提升稳态测量精度方面，研究人员常常采用温度补偿技巧。在传感器设计过程中，通过融合温度补偿电路，这种方式大幅降低了环境温度变化对测量结果准确性的影响。通常，温度补偿电路的构建必不可少热敏元件的应用，如热敏电阻和热电偶等。这些部件具备检测温度波动并生成相应电子信号的特性。通过对电路的优化调整，传感器的输出能够实现补偿，进而消除温度波动带来的效应。

在提升稳态测量可靠性方面，国内外学者主要研究了电机温度传感器的可靠封装工艺，有金属直管封装、有螺纹封装、有法兰盘装配式、有环氧树脂封装及PTFE氟素树脂封装等。电机绕组温度检测传感器中性能较好的是氟素树脂封装工艺，这种封装形式有以下几个特点[7]：

（1）机械性能优良，引线可提供22N 的最大静态拉力，外表光滑，韧性与耐磨性极佳。

（2）化学稳定性出色，在高温度强压力下也能抵抗任何腐蚀性化学物质和溶剂。

（3）密封绝缘性优异，提供 500 米深防水能力，防水等级IP68

（4）阻燃性能好，感温线束也是耐高温的PTFE材质，感温探头短小适合狭小空间的安装，为电机量身定制，满足真空浸漆、烘烤、绕组制造等各种工艺要求。

这样的封装工艺也就决定了电机温度传感器稳态精度大幅提升，当然选择高精度的感温元件也是必要的核心要素，如上述MPT型温度传感器的温度测量精度可达到F0.1级，从而进一步提高了电机温度传感器的稳态精度。

三、高可靠性温度传感器的设计原则

1. 电机温度传感器的基本要求

在现代科技领域，制造稳定的温度传感器至关重要，因为它直接影响着温度检测及控制的精准度和稳固性。为了确保传感器在各种环境下依然能够精确地获取温度信息，研发初期必须严格遵循高精度、高稳定性和优良环境适应性等核心原则。

温度传感器的研发核心在于达到高精度程度。这表明在测温过程中，感应器必须拥有极其精准的测量能力，通常以百分比或绝对温度差值作为衡量标准。热电偶、电阻温度检测器（RTD）或热敏电阻等测量原理的分析和挑选，是达成目标的关键所在。在挑选时，每种原理都有其独特的优势和局限性，应依据不同应用场景的要求来选择。

可靠性难题既涉及温度传感器在持续工作中的可靠性，也与其抵抗外部环境如温度波动、机械震动、电磁干扰等影响的能力密切相关。因此，在研发阶段，对传感器的构造进行精确优化变得至关重要，目标是减少内部应力及热应力的影响。此外，选用耐腐蚀材料和适合电机加工的精细工艺，保证温度传感器在各种环境下表现效果良好。

强适应能力是可靠温度传感器制造的关键因素之一。这要求传感器在极端的温度、湿度、压力和化学腐蚀等恶劣条件下仍能保持稳定的运行。为了达成这些目标，工程师需要对温度传感器的外壳及安全防护进行精心打造，挑选具有抗腐蚀、耐高温性能的材料，并确保在实施过程中能够有效阻挡外部干扰因素。

2. 设计原则的实施

温度传感器可靠性设计的核心策略在于，通过系统性方法对传感器的多个性能指标实施协同优化，以达到各个方面的最优平衡状态。这一过程既涉及理论探讨，又要求模拟与实验的紧密结合，以保证改进效果的精确性和实用价值。如针对电机绕组测温传感器的要求，一定要适应电机加工工艺环境及流程。设计原则遵循高可靠性标准，利用实验方法来验证温度传感器各项性能指标。

除常规温度传感器的设计方法外，电机温度传感器由于在安装及电机出厂试验过程中，不可避免的会受到绕组整形的机械外力与电气耐压测试，因此需重点加强以下内容的测试与设计：

（1）电气性能：

1）引线式温度传感器通电（1000h）负荷试验

2）低温存储、高温存储、耐湿热可靠性试验

3）绝缘电阻耐压试验

4）电气性能精度测试

（2）机械性能：

1）引线拉力耐受与破坏拉力测试

2）传感器侧外耐受力测试

3）高频振动试验

4）高空跌落试验

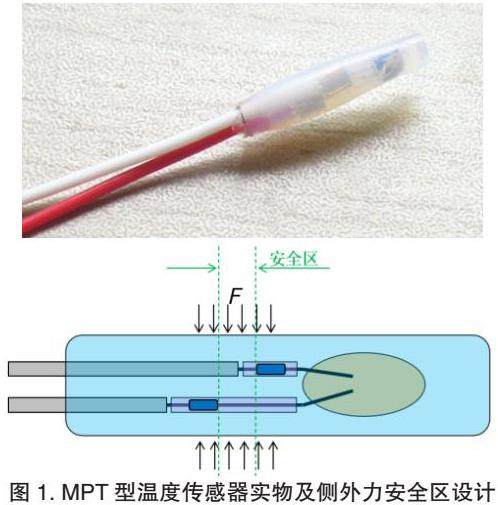

如在较为先进的新能源汽车驱动电机温度传感器的设计中，部分龙头企业针对传感器在安装过程中受到机械侧外力而产生的引脚间位移短路的风险，设计了如图1所示的侧外力安全区，有效避免了该类故障的发生。

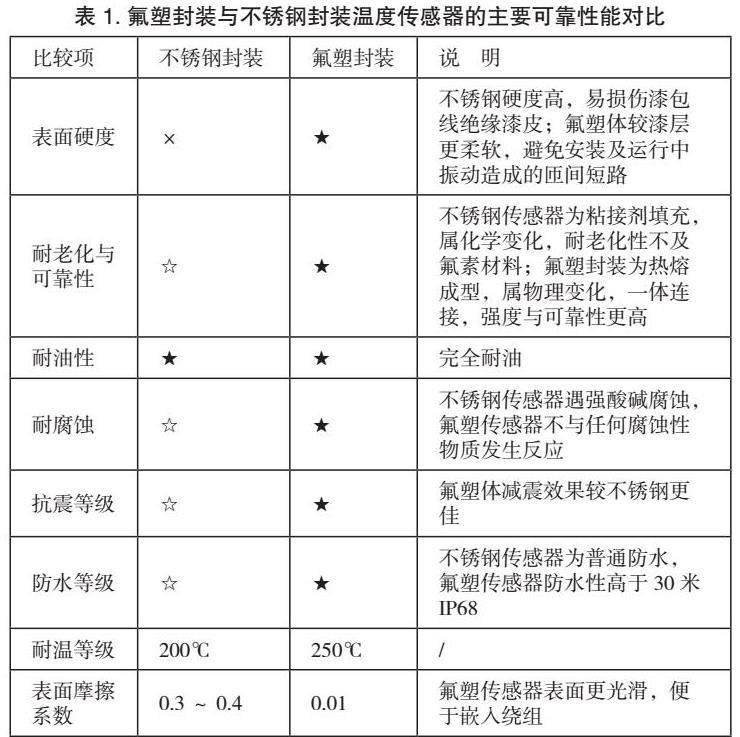

同时在优化过程中，针对感温元件的灵敏度、响应速度、线性程度、重复精度以及稳定性等关键指标。通过优化传感器的外观构造、元件选材以及电子电路设计，增强产品对被测物理量的感应能力与信号的线性程度。采用故障模式与影响分析（FMEA）以及可靠性测试等手段，进一步分析消除传感器可能的隐患，强化其在各种环境下的可靠程度，表1为经优化的氟塑封装温度传感器与不锈钢封装温度传感器的主要可靠性能对比分析。

经过多方面的改进和增强，课题组开发出了具有高瞬态与稳态响应能力、稳态精度及高可靠性的电机温度传感方案及产品设计方法，研究成果已转化为上海眸特实业有限公司MPT系列等温度传感器产品。为温度传感器领域的创新与优化赋予了新颖视角，对推动相关产业技术的发展与兴盛具有重大借鉴意义。

结论

本研究致力于深入研究电机温度传感器的瞬态响应特性以及稳态测量精度，基于这些研究成果，提出并验证了一种能够改善传感器整体表现的优化策略。基于全面评估现有电机温度传感技术，运用精确瞬态分析数学模型，论述感应器在温度变化下的实时反馈。通过对数值模拟与实验验证的综合分析，厘清制约瞬时反应速度的重要因素，并据此对感应器构造加以改进，提高其对温度变化的反应速度。同时，通过削减传感器输出信号的漂移和噪声，提高温度传感器稳态精度，采用耐用材料和精细加工方法，融合前沿信号处理技巧，成功降低了传感器的测量偏差，保障了产品的在各种情况下都能维持良好状态。所实施的方案在功效上表现出了出色的成果，尤其是瞬时反应速度的加快以及稳定测量准确度达到了行业领先水平。
