打开文本图片集

摘要：文章对铁路钢轨预防性打磨和修理性打磨技术比较进行深入探究，并对其目的、模式、效率、经济性和实施周期进行分析，并结合实际案例进行分析，说明这两种打磨技术对延长钢轨使用寿命，改善列车运行平稳性及安全性的效果。本文深入探讨了铁路钢轨的预防性打磨和修理性打磨在实际应用中的方法，这包括如何确定打磨的周期以及如何识别受损的钢轨、落实精细化打磨操作，提出监控和评价的重要性和加强质量管理等措施。本研究对铁路维护部门制定和优化钢轨打磨策略具有一定的借鉴意义。

关键词：铁路钢轨；预防性打磨；修理性打磨；技术对比；应用实践；打磨周期；精细化打磨；监测评估

引言

在铁路交通飞速发展的今天，保障铁路线路安全稳定就成为了一项非常关键的工作。铁路的钢轨是列车行驶的核心，它的状况对列车的安全运行和稳定性有着直接的影响。钢轨经过长时间的运行后会遭受磨损、裂纹和波磨等各种病害的影响，这不仅会降低钢轨使用寿命，甚至会造成严重安全事故。所以，定期对钢轨进行养护和打磨就成了确保铁路运营安全至关重要的一环。文章旨在通过对铁路钢轨预防性打磨和修理性打磨技术特点及应用实践进行比较和分析，以期为铁路维护部门制定科学合理的打磨策略提供建议。

一、铁路钢轨预防性打磨与修理性打磨的技术对比

（一）目的对比

铁路钢轨预防性打磨与修理性打磨目的明显不同，修理性打磨是一种针对已产生病害的钢轨进行修复的工艺，其主要目的是减缓波磨、消除钢轨表面的擦伤、肥边和表面裂纹等病害，预防性打磨的目的是通过对钢轨表面进行定期轻微处理来防止钢轨病害的产生与发展，以达到延长钢轨使用寿命，增强铁路运行安全性与稳定性的目的。预防性打磨主要是为了消除钢轨表面微裂纹、鱼鳞纹及轻微磨损不均等细小缺陷，这些细小缺陷经过列车长时间运行后，可能逐步发展成严重病害，从而影响钢轨性能及寿命[1]。通过采用预防性的打磨技术，去除钢轨表面的金属层0.1-0.3毫米，可以确保钢轨表面保持平滑和平整，从而减少轮轨之间的摩擦和冲击，降低噪音和振动。根据相关的数据统计，经过预防性打磨处理的钢轨，其使用寿命可以延长30%-50%。例如，在没有进行预防性打磨的情况下，某段铁路线路的钢轨平均使用寿命是8年，但经过定期的预防性打磨后，钢轨的使用寿命已经延长到了10-12年。

（二）方式与效率对比

在铁路钢轨的预防性打磨和修理性打磨过程中，主要使用的工具都是钢轨打磨机，这其中包括了电动、内燃和手持式等多种类型，这些工具适用于各种不同的应用场景。预防性打磨是利用大型打磨列车或者便携式打磨机周期性地在全线钢轨上工作以防止病害的产生。修理性打磨主要集中于修复局部的病害，采用手持或内燃打磨机对塌陷、波浪状磨损等区域进行细致的处理。二者的适用范围不一样，却共同保障了铁路的安全和运行效率。

铁路钢轨预防性打磨与修理性打磨相比，其模式与效率存在明显差异，预防性打磨一般为周期性操作，视铁路线路运行情况、钢轨种类及交通量情况而定，每间隔一定时间进行一次。通常情况下，对繁忙干线铁路预防性打磨周期可在1-2年内；对支线铁路或者交通量少的铁路，周期可增加到3-5年[2]。从打磨设备上看，预防性打磨大多采用特制的小型打磨火车，这类火车上一般都安装有若干个打磨头，可同时打磨钢轨顶面、侧面及圆角等部位。打磨头的数目通常在8-16个范围内，而每一个打磨头的功率约为5-10千瓦。以特定型号的预防性打磨列车为研究对象，该列车的工作速度能够达到8-12公里/小时，并且每天能够打磨10-15公里的轨道。

相比较而言，修理性打磨在操作方式上更灵活多样，一般都是针对钢轨病害具体情况采取针对性打磨措施。打磨设备一般选择功率较大和打磨头较多的大型打磨列车或采用便携式打磨工具进行局部加工。在大型修理性打磨列车中，打磨头的数量可以达到20-30个，而每一个打磨头的功率都应保持在10-15千瓦或更高。该设备的工作速度通常介于3-8公里/小时之间，而每日的打磨距离大约在5-10公里之间。从效率上看，预防性打磨因其属于经常性常规操作，打磨量少，所以能短时间内完成大面积钢轨打磨。而修理性打磨因为要对病害做出准确的处理，所以打磨的工作量比较大，操作的时间也比较长，效率也比较低。

（三）经济性与周期对比

在经济性及周期方面，铁路钢轨预防性打磨与修理性打磨亦有明显区别，预防性打磨所需费用主要有设备购置与维护，人工成本，磨料消耗。以一条100公里的铁路线路为例，进行一次预防性打磨的成本约为200-300 万元。但由于预防性打磨能有效延长钢轨使用寿命和降低钢轨更换次数，从长远看可大幅降低铁路运营总成本。根据计算，每当钢轨的使用寿命增加1年，大约可以节约100 万元的钢轨替换费用[3]。修理性打磨所需的成本相对较高，这主要是因为它需要大量的打磨工作，对设备有更高的要求，并且常常需要在紧急情况下进行操作，这增加了人工和材料的成本。对于同样长度的线路，一次修理性打磨的成本可能达到500-800 万元。从周期上看，预防性打磨一般能在铁路线路的正常运行间隙内完成，对铁路运输影响不大。而修理性打磨通常需要较长时间才能完成，有可能会暂时停运一些线路，给铁路运输带来很大干扰，在成本节约方面并不是那么的明显。

二、铁路钢轨预防性打磨与修理性打磨技术的应用实践方法

（一）确定打磨周期

铁路钢轨预防性打磨实际工作中，合理打磨周期的确定是一个非常关键的环节。设置打磨周期需要考虑很多因素，主要有钢轨材质，线路运营条件，列车运行密度，气候条件和历史维护记录。通过对钢轨磨耗情况，波磨程度和表面状态进行定期检验，并将数据分析和模型预测相结合，能够科学制定打磨计划[4]。同时，在修理性打磨技术应用中还需关注线路特殊区段的实际情况，如曲线段、道岔区等，这些区域由于列车通过时受力复杂，往往磨损更为严重，需缩短打磨周期。另外，随着科技进步，智能监测系统的广泛应用为精确确定打磨周期提供了强有力的支持。通过对钢轨状态的实时监控，可以适时地调整打磨方案，以确保钢轨始终保持在一个良好的运行状态。

（二）识别病害钢轨

对病害钢轨进行鉴定，是进行修理性打磨和预防性打磨工作的前提与基础，确定病害钢轨需要依赖专业检测设备及人员，采用目视检查，手工测量，超声波探伤，激光扫描等多种方法对钢轨进行综合详细检测。着重研究钢轨裂纹、剥离、掉块，波磨等一些典型病害，它们不但影响列车运行平稳性与安全性，而且可能会加速钢轨继续破坏[5]。鉴定时需要详细地记录病害种类、部位、规模和严重程度等信息，以便于后续打磨修复提供精确的依据。与此同时，随着各种检测技术的持续发展，例如高清成像技术和人工智能识别算法的广泛应用，病害钢轨的检测效率和准确度都有了明显的提高，给铁路维护部门带来更有效，更可靠的检测手段。

（三）实施精细化打磨操作

1.控制切削

控制切削作为精细化打磨的第一步，直接影响打磨精度及钢轨寿命。切削时需要对切削深度，切削速度以及切削角度进行严格的控制。通常切削深度应视钢轨磨损程度及病害类型而定，切削太深或者太浅均会给钢轨带来不应有的危害。例如，在处理轻型微波磨削的过程中，可以将切削深度控制在0.1-0.2mm的范围内；并且对磨损严重的钢轨需要适当加大切削深度，但通常不能大于0.5mm。在设定切削速度时，需要依据打磨设备的工作性能和钢轨的材料特性来进行，这样既能确保切削的效率，同时也能防止因过热而导致钢轨表面变硬。此外，切削角度的选择也至关重要，它决定了切削力在钢轨表面的分布，合理的切削角度能够减少切削阻力，提高切削质量。通过对上述参数的准确控制，可实现对切削量的准确控制，保证打磨出的钢轨表面光洁平整，从而达到延长钢轨使用寿命，改善钢轨运行平稳性等目的。

2.均匀打磨

均匀打磨作为精细化打磨的核心需求，需要在打磨全过程中使钢轨表面各点切削量一致，避免高低不平等问题。要想达到均匀打磨的目的，就必须使用先进的打磨设备与技术。如使用多磨头且可编程控制的打磨机，可根据钢轨轮廓及病害情况自动调节每个磨头位置及压力，以保证打磨时均匀。同时，操作人员也需要有高度负责的态度以及专业的技能，经过不断地观察、调节以及控制来保证打磨效果一致稳定。在打磨过程中，还需注意对钢轨边缘和特殊部位（如轨头、轨腰交界处）的打磨，这些部位由于受力复杂，往往容易出现切削不均的情况。通过使用特殊磨具及工艺，可达到对上述区域进行精细打磨，以保证钢轨整体表面均匀。打磨示意图如下：

（四）注重监测与评估

在整个铁路钢轨打磨过程中，重视监测和评估是保证打磨效果连续有效，及时发现问题和解决难题的关键环节。这一环节既涉及到直接观测和测量打磨前、后钢轨的状态，又有赖于先进监测技术及数据分析手段。

首先，可以通过定期测量钢轨的各种几何尺寸，例如轨距、轨向和高度等参数，来直观地评估打磨过程对钢轨几何状态产生的影响。资料显示，预防性打磨后钢轨几何尺寸变化率明显下降，年均磨损量下降0.2mm左右，钢轨更换周期得到有效延长。同时，利用激光扫描技术或高精度测量小车对钢轨表面粗糙度进行监测，可以精确到微米级别，确保打磨后的钢轨表面粗糙度控制在合理范围内（如Ra≤15μm），从而提高列车运行的平稳性和乘客的舒适度。

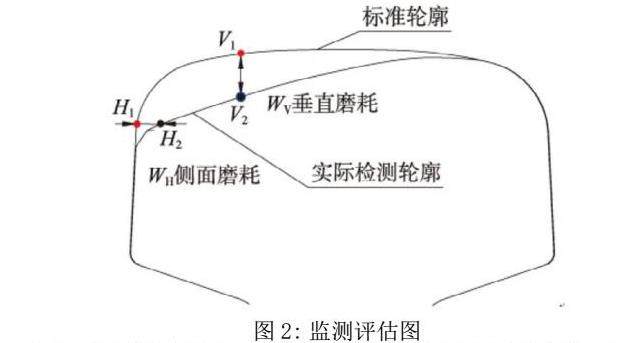

其次，通过声学、振动和其他间接监控手段可评价打磨对钢轨动力学性能的影响。如通过对钢轨在列车经过过程中振动加速度、频率响应等参数的测量，就可分析钢轨打磨前、后模态特性的改变情况。结果表明：预防性打磨可明显降低钢轨振动能量，减少波磨和其他病害产生，延长钢轨疲劳寿命。另外，综合运用大数据分析技术挖掘长期监测数据，可揭示钢轨磨耗与运营条件间关联规律，如图一所示，从而为制定更科学、更合理的打磨策略提供支撑。

最后，在评估环节还要注意打磨作业是否具有经济性与社会效益。通过比较不同打磨周期和不同打磨策略的成本投入和效益产出，可评价打磨工作是否经济合理。以某铁路路段为例，通过对打磨周期的优化，成功地将年度打磨成本减少了10%。这不仅增强了列车的运行稳定性和安全性，还降低了由于钢轨问题导致的维护成本和运营中断的时间。另外，社会调查与用户反馈也可评价打磨工作在提高铁路服务质量和公众满意度方面所产生的正面影响。

（五）强化质量管理

加强铁路钢轨打磨过程中的质量管理，是保证打磨效果，提高作业效率和降低维护成本等方面的重要保证。比如建立并完善打磨作业标准及操作规程，确定打磨作业过程、技术要求、质量标准等主要内容。通过编制详尽的作业指导书、质量控制手册等对操作人员进行清晰的引导与规范，保证打磨作业规范化、标准化。同时制定了严格的作业记录及审核制度，详细记录每一次打磨作业所需时间、位置、人员、设备及参数，定期审核考核，做到发现问题及时整改。

设备维护上，要经常检修维护打磨设备，以保证设备运行稳定、准确可靠。通过建立设备维护计划及保养规范来明确检查周期、保养内容及维修标准要求，以保证设备一直保持良好运行状态。同时增强了设备故障防范与处置能力，发现和消除了潜在隐患，确保打磨作业安全开展。

除了以上的方法要强化过程控制与现场管理以保证打磨作业质量与效率，通过建立质量控制点及监督岗位对打磨作业过程中关键环节进行实时监测与检验，保证了各技术要求及标准的严格实施。与此同时，强化现场管理与组织协调，保证打磨作业有序开展与高效完成。另外还应制定应急响应机制及处理预案来应对可能发生的突发事件及紧急情况。

结束语

总之，铁路钢轨预防性打磨和修理性打磨从目的、模式、效率、经济性和实施周期上都有明显区别。预防性打磨注重钢轨病害出现之前的积极养护，其目的是通过经常性、适度地打磨延长钢轨使用寿命，增强列车运行的平稳性与安全性，修理性打磨重在修复性地处理已出现病害的钢轨，使之恢复正常服役状态。在实践中，这两种打磨技术要根据钢轨具体情况、运营条件和维护需求进行灵活选择，同时要注意合理设置打磨周期、精准辨识病害钢轨，落实精细化打磨操作，及时跟踪监测评估，不断加强质量管理。通过科学、合理的打磨策略能够有效地提高铁路线路整体性能，从而为铁路交通安全、高效地运营提供强有力的保障。

参考文献

[1]郭猛刚.国内外钢轨快速打磨技术对比与创新应用[J].高速铁路新材料，2023，2（03）：1-7.

[2]田常海，张金，俞喆，梁旭，周韶博，张训全.高速铁路钢轨预防性打磨周期研究[J].铁道标准设计，2022，66（11）：14-21.

[3]张聪聪，周宇，黄旭炜，木东升，韩延彬.高速铁路钢轨预打磨策略及伤损发展特征[J].华东交通大学学报，2019，36（02）：33-40.

[4]樊文刚，刘月明，李建勇.高速铁路钢轨打磨技术的发展现状与展望[J].机械工程学报，2018，54（22）：184-193.

[5]周杰.钢轨打磨在重载铁路养护中的实践探讨[J].科学中国人，2016（17）：60+74.
