摘要：为保障空管业务不间断传输，SDH 技术被广泛应用于构建具有高自愈能力的本地传输环网。针对空管SDH 传输环网在长期运行中面临的时钟异常、保护机制失效等故障风险，本文结合民航空管业务特点，深度剖析了 SNCP 保护机制与时钟同步方案的配置要点。通过两个典型故障案例的溯源分析，总结出一套行之有效的分层排查流程与优化策略，为空管运维人员提供了实用的技术参考和借鉴。

关键词：SDH ；传输环网；sncp ；时钟同步；

引言

民航空管系统作为国家关键基础设施，其通信、导航、监视等核心业务对传输网络提出了高可靠性与低时延的严格要求。SDH 技术以其完善的保护机制和稳定的传输性能，成为构建空管传输环网的理想选择。本文基于实际运维经验，重点剖析 SDH 关键技术原理，通过典型故障案例的溯源分析，为空管传输网络的运维实践提供有效参考。

一、空管SDH 传输环网基本概况

民航空管业务根据传输需求主要分为宽带（IP）业务与窄带（TDM）业务两大类。IP 业务包括航空气象、情报及视频会议等非航空安全保障业务，具有带宽弹性要求；TDM 业务则涵盖甚高频、雷达、转报、管制电话等航空安全保障业务，对传输时延和可靠性有极致要求。为满足这些业务不间断运行的高标准，空管系统采用分层承载与传输的架构：业务由 IP 承载网与 TDM 承载网分别适配，底层则由统一的传输平台进行物理传输。在跨区域层面，这一功能由国家级民航通信网承担；而在本区域进行中心与台站或中心之间的信息交互，则部署以华为OptiX OSN 系列设备为核心的 SDH 本地传输环网。该环网采用高可靠的双星型结构，以塔台和进近部署的两台设备为双核心节点，各远端台站通过双路由链路分别接入这两个核心，共同构成一个具备毫秒级自愈能力的传输环网，为本地空管业务提供坚实可靠的传输基础。民航湛江空管站SDH 本地环网拓扑如图一所示。

图 1 民航湛江空管站SDH 本地环网拓扑示意图

二、SDH 关键技术

空管 SDH 传输环网的可靠性不仅依赖于稳健的拓扑设计，更得益于其内核的一系列关键技术。本章将深入剖析保障网络稳定运行的三大核心机制：网络保护、时钟同步以及开销与告警，旨在为后续的故障溯源分析建立完整的理论框架。

2.1 网络保护机制：SNCP 原理与应用优势

网络保护是保障 SDH 传输环网实现“自愈”功能的核心。在民航空管等高可靠性要求的场景中，子网连接保护（SNCP）因其灵活的端到端保护特性而得到广泛应用。其工作原理的核心是“双发选收”：在业务的源节点，将同一业务信号通过两条完全独立的物理路径（工作路径与保护路径）同时发送出去；在业务的目的节点，则并行接收这两路信号，并依据预设的“优收”准则，实时选取信号质量更优的一路作为输出。当优选路径因光纤中断或设备故障导致信号丢失、或误码率超过阈值而劣化时，接收端能在 50 毫秒内无瞬间地自动将业务倒换至另一条健康的路径，从而为空管关键业务提供近乎无缝的持续传输保障。

2.2 时钟同步方案：网络的“心跳”机制

时钟同步在 SDH 传输网络中起着至关重要的作用，它通过统一各网元的工作频率，确保业务信号在传输过程中能够被准确复用和解复用，从而避免因时钟差异导致的指针调整、误码等传输质量问题。

OSN 系列设备的时钟工作模式有三种类型：跟踪锁定模式、保持模式与自由震荡模式。在跟踪锁定模式下，设备同步于高精度的外部时钟基准，能够高质量地还原并输出时钟信号，此时钟精度最高，是系统正常工作的理想状态。当外部基准时钟丢失后，设备将转入保持模式，利用时钟记忆功能在有限时间内提供与原基准相近的定时信号，其精度虽次于跟踪模式但优于自由震荡，为系统恢复提供了关键的缓冲时间 [2]。若所有外部基准均持续丢失且保持模式超时，设备则进入自由震荡模式，此时输出信号的精度完全依赖于内部振荡器的自身性能，是系统在时钟异常情况下的最后保障。

OSN 系列设备的时钟源同步方式有两种：主从同步与伪同步。在主从同步方式中，网络以一个高精度的基准主时钟（PRC）作为唯一源头，通过分级控制机制，使所有从时钟逐级锁定并同步于这个最高标准，从而在整个网络内部实现时钟的高度统一。在伪同步方式中，互连的各个网络分别独立运行，各自使用一个精度极高且相近的基准主时钟。这些时钟源彼此独立，其频率差异极小，使得各网络在交界处虽无主从控制关系，但仍能近乎同步地工作，这是国际网络间互连的典型方式。

湛江空管站 SDH 传输环网采用标准的主从同步方式构建其时钟同步体系。该网络通过引接高精度外部时钟信号作为基准时钟源，构建了分层级的时钟分配拓扑：核心节点作为一级从时钟同步于该基准，并承担时钟分发功能；各远端节点则通过从接收的STM-N 线路信号中提取定时信息，逐级锁定于上游节点，形成稳定的 " 时钟树 " 同步结构。这一架构结合同步状态信息（SSM）协议的智能选源机制，使网络具备在节点故障时自动选择最优时钟路径的能力，有效维持了全网的同步稳定性，为SDH 传输网络的可靠运行提供了重要保障。

2.3 开销与告警机制：网络运维的“诊断语言”

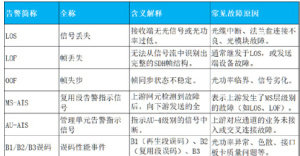

SDH 帧结构中的开销字节为网络运维提供了核心管理功能。段开销实现再生段与复用段的性能监控与维护功能，通道开销则负责端到端业务传输质量的监测。告警机制通过解析开销字节中的特定状态信息，实时检测信号丢失、指针失配、远端缺陷等异常状态。当网络发生故障时，告警信息会沿传输路径逐站传递，形成完整的告警机制。下表是空管运维密切相关的关键告警。

三、故障案例分析

本章通过两个典型运维案例，深入进行故障溯源分析。

3.1 案例一：时钟锁定失败导致业务间歇性中断

3.1.1 故障现象

某日，湛江本地 SDH 环网上承载的业务多次出现间歇性中断，每次中断持续数秒后自动恢复。SDH 网管系统 NCE 上观察到网络中出现 CLK_LOCK_FALL 告警及 B3 误码性能事件，且告警分布无明显规律，涉及多个网元。CLK_LOCK_FALL 为时钟锁定失败告警。本网元时钟频率与上游网元同步时，频率锁定状态处于锁定 ( 本网元已经成功跟踪到上游网元 )。当本网元时钟未锁定时，上报此告警。

3.1.2 排查思路与过程

本次故障现象复杂，波及范围广，排查遵循从物理到逻辑、从表象到根源的层次化原则。

第一步：物理层基础检查。优先排查光路稳定性。维护人员迅速检查了告警网元及相关链路的发送与接收光功率，所有数值均在正常范围内，排除了光纤断裂或光模块衰变等基础物理层故障的可能。

第二步：检查时钟源配置与关联告警。登录网管系统 NCE，核查湛江 SDH 环网各网元的时钟源优先级表。配置显示，当时该环网未引入外部 BITS 信号，其时钟源配置为从租用的电信运营商 SDH 干线中提取线路时钟。此配置本身无误。随后，排查人员确认网络中是否存在SYNC_C_LOS（同步时钟源丢失）等关联告警，经查并无此类告警，表明时钟信号物理上存在。

第三步：检查时钟信号质量，分析误码与频偏。在网管上观察到与 CLK_LOCK_FAIL 告警伴随出现的大量 B3 误码性能事件。根据“时钟源频偏过大”这一可能原因，优先处理传输质量问题是关键。这表明时钟信号质量恶劣，导致无法稳定锁定并引发业务误码。鉴于所跟踪的为线路时钟源，排查重点转向检查时钟跟踪路径的配置是否正确。经核查，配置准确，因此怀疑故障根源在于上游电信运营商网络提供的时钟信号本身存在频偏过大问题。

第四步：联合运营商定位并解决根源故障。基于“时钟源频偏过大”的判断，维护人员立即联系电信运营商，要求其检查其 SDH 网络在该区域的时钟同步状态及 SSM 功能是否开启。运营商最终确认其网络侧存在时钟同步不稳的问题且未开启 SSM 功能，导致传递给湛江本地网的时钟信号质量不达标。在运营商修复其网络故障后，湛江 SDH 环网上的 CLK_LOCK_FAIL告警与B3 误码随即消失。

3.1.3. 总结与反思

本案例凸显外部时钟源的风险，需构建以本地 BITS 为主的同步体系，并强制启用 SSM 协议以提升同步可靠性。

3.2 案例二：链路隐性故障引发的保护机制异常。

3.2.1 故障现象

某日 17:42，湛江本地 SDH 环网网管系统监测到前往某节点的链路上产生 AU_AIS（管理单元告警指示信号）告警。AU_AIS 可理解为上游网元向下游发送的 " 故障指示 " 信号，表明管理单元级别的业务传输出现中断。

故障触发 SNCP 保护倒换，业务随即切换至保护路由。十分钟后，因主用路由信号恢复触发自动回切，继而导致部分业务发生二次中断。

3.2.2 排查思路与过程

本次故障表现出非常规特征：虽然配置了SNCP 保护，但业务仍发生中断；且AU_AIS 告警仅影响部分业务，与常规认知存在差异。排查工作遵循从业务到物理、从现象到根源的系统化原则。

第一步：业务路径分析与初步判断。通过对中断业务的路径追踪，发现所有受影响业务均经由运营商链路传输。基于 " 多业务共用路由同时中断 " 的原则，初步将故障域锁定在运营商链路层面。虽运营商反馈其网管无异常告警，但结合故障现象，坚持要求其深入排查。

第二步：保护机制与模式分析。深入分析事件日志发现，17:42 出现 AU_AIS 告警时业务已成功倒换至保护路由，但 10 分钟后系统自动进行了回切。检查业务配置确认设置为 " 恢复模式"，该模式下系统在检测到工作路由恢复正常10 分钟后会自动回切。这表明系统误判了链路状态，触发了异常的业务回切行为。

第三步：物理层深度检测。对相关链路进行全面的物理层检查：光功率数值均在正常范围内，排除光纤断裂或光模块衰变等显性故障；设备板块指示灯状态正常，无告警显示。这一结果排除了简单的物理层故障可能。

第四步：精准定位与验证。为确认故障点，采用伪随机码测试进行诊断 [1]。通过将远端节点板块设置为外环回模式并发送测试信号，发现接收端误码数严重超标，确认工作路径存在传输质量劣化。随即执行人工倒换，将业务永久切换至保护路由，业务恢复正常。此举将故障点精准定位至运营商设备层面。

后续运营商排查确认，故障根本原因为设备端口光纤接头接触不良，这种隐性故障导致链路性能不稳定，处理后系统恢复正常。

3.2.3 总结与反思

针对隐性故障，需优化 SNCP 策略，对关键业务采用“非恢复模式”避免自动回切风险，并加强传输性能趋势监测以提前发现链路劣化。

四、总结与展望

本文系统分析了民航空管 SDH 本地传输环网的关键技术与运维实践。通过深入剖析SNCP 保护机制与时钟同步方案，结合湛江本地网典型案例，揭示了时钟源质量与保护模式配置对业务可靠性的关键影响。随着技术演进，未来空管传输网络将向 SDH 与分组技术深度融合方向发展，通过引入智能化运维手段，实现故障预测与自动诊断，为空管业务提供更智能、可靠的传输保障。

参考文献

[1] 王静怡 .SDH 光传输系统典型故障分析及处理方法 [J]. 中国新通信 ,2015,17(21):8-10.

[2] 付 强 .SDH 传 输 网 络 时 钟 倒 换 分 析 及 配 置 优 化 方 案 [J]. 铁道 通 信 信 号 , 2 0 2 4 , 6 0 ( 0 8 ) : 4 7 - 5 1 . D O I : 1 0 . 1 3 8 7 9 / j . i s s n . 1 0 0 0 - 7 4 5 8 .2024-08.23392.
