摘要：本文设计了一种基于三菱PLC（可编程逻辑控制器）的工业生产恒温控制系统。该系统采用三菱PLC作为核心控制器，通过温度传感器实时采集现场温度数据，并结合PLC的编程能力，实现对温度的精确控制。

关键词：三菱PLC；恒温控制；温度传感器；硬件设计

随着工业生产技术的不断发展，温度控制在各种生产过程中扮演着越来越重要的角色。从石油化工到电力生产，从冶金到建材，从食品到机械，温度控制直接影响产品质量和生产效率。三菱PLC以其控制能力强、可靠性高、编程简单、配置灵活等优点，成为工业控制领域的主要手段之一。本文旨在设计一种基于三菱PLC的工业生产恒温控制系统，以满足各种工业生产过程中对温度精确控制的需求。

1. PLC及其理论基础

1.1 PLC概述

逻辑控制器（PLC）是一种专为工业环境设计的数字运算操作电子系统，它采用一类可编程的存储器，用于其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式或模拟式的输入和输出，控制各种类型的机械设备或生产过程。

1.2 PLC控制系统的特点

PLC控制系统具有可靠性高、编程简单、配置灵活、易于扩展、易于维护等优点。此外，PLC还具有强大的数据处理和通信能力，可以与上位机进行通信，实现远程监控和故障诊断。

1.3 PLC系统的构成

PLC系统主要由CPU（中央处理器）、存储器、输入/输出单元、电源和编程器等组成。其中，CPU是PLC的核心部件，负责执行用户程序和数据运算；存储器用于存储用户程序和数据；输入/输出单元用于连接外部设备和传感器；电源为PLC提供稳定的电源供应；编程器用于编写和调试用户程序。

2. 系统硬件设计

2.1 PLC选型

本系统选用三菱FX系列PLC作为核心控制器。三菱FX系列PLC具有体积小、功能强、性价比高等优点，适用于各种小型和中型控制系统。具体型号可根据系统需求和预算进行选择。

本项目选用三菱（FX3U）PLC相较于其他品牌而言，三菱PLC的优势主要体现在以下几个方面：首先，其产品线丰富，覆盖了从小型到大型各种规模的控制系统；其次，三菱PLC具有高速处理能力，能够满足高精度控制需求；再次，其强大的网络通信功能，便于实现设备间的数据交换和集成；此外，三菱PLC在抗干扰性和耐用性方面表现优异，适应各种恶劣工业环境；最后，三菱提供全面的售后服务和技术支持，降低了用户的使用门槛和维护成本。

2.2 外围硬件电路设计

外围硬件电路主要包括电源电路、输入/输出电路和通信电路等。电源电路为PLC和传感器提供稳定的电源供应；输入/输出电路用于连接传感器和执行器；通信电路用于实现PLC与上位机之间的通信。

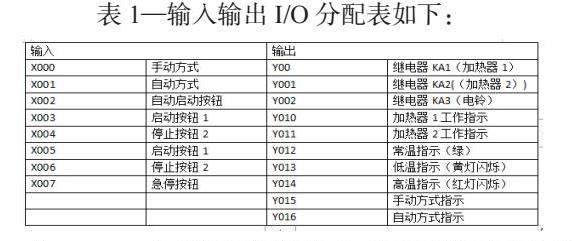

表1—输入输出I/O分配表如下：

用三菱 FX3U型可编程控制器实现恒温控制系统的输人/输出接线，如下图所示，FXsu-4AD-PT型模拟量输入模块（模块识别号为K2040）作为系统温度检测模块并通过扩展电缆与PLC相连。

2.3 传感器选择

本系统选用热电偶作为温度传感器。热电偶具有测量范围广、精度高、稳定性好等优点，适用于各种高温环境下的温度测量。传感器的接线应根据PLC的输入/输出模块的要求进行连接，确保信号的准确传输。

3. 系统软件设计

系统软件设计主要包括PLC程序编写和调试。PLC程序采用梯形图语言进行编写，实现对温度数据的采集、处理和输出控制。在编写程序时，需要充分考虑系统的稳定性和可靠性，确保在各种工况下都能正常工作。调试过程中，需要对程序进行反复测试和优化，确保系统的稳定性和准确性。

4. 系统测试与验证

在完成系统硬件和软件设计后，需要对系统进行测试和验证。测试过程中，需要对系统的各项功能进行逐一测试，确保各项功能都能正常工作。同时，还需要对系统的稳定性和可靠性进行测试，确保系统在各种工况下都能稳定运行。验证过程中，需要对系统的温度控制精度进行测试，确保系统能够满足工业生产中的温度控制需求。

（1）在断电状态下，连接好 PC/PPI 电缆。

（2）将PLC运行模式选择开关拨到“STOP”位置，此时PLC处于停止状态，可以进行程序编写。

（3）在作为编程器的计算机上，运行GX Developer 编程软件。

（4）将图2-15-10所示的梯形图程序输入到计算机中。

（5）将程序文件下载到 PLC中。

（6）将PLC运行模式的选择开关拨到“RUN”位置，使PLC进人运行方式。

（7）在教师的现场监护下进行通电调试，验证系统功能是否符合控制要求。

（8）在调试过程中，如果出现故障，应分别检查硬件接线和梯形图程序是否有误，修改完成后应重新调试，直至系统能够正常工作。记录程序调试的结果。

5. 结论

本文设计了一种基于三菱PLC的工业生产恒温控制系统。该系统采用三菱PLC作为核心控制器，通过温度传感器实时采集现场温度数据，并结合PLC的编程能力，实现对温度的精确控制。系统硬件设计包括PLC选型、外围硬件电路设计、传感器选择及其接线等。经过测试和验证，该系统具有控制能力强、可靠性高、编程简单、配置灵活等优点，适用于各种需要精确温度控制的工业生产环境。

参考文献

[1]邵泽强.机电设备装调技能训练与考级 [M]，北京：北京理工大学出版社，2014.

[2]邵泽强.机电设备PLC控制技术[M]·北京：机械工业出版社，2012.

[3]滕士雷.机电设备装调技术训练[M]·北京：清华大学出版社，2016.

[4]杨少光.机电一体化设备的组装与调试[M〕.南宁：广西教育出版社，2009.

[5] 恒温控制电路的设计与应用，王山齐，中国工程科学，2017年第3期。

作者简介：邢丽华，女，（1981-），汉族，毕业于江南大学通信控制工程学院，研究生学历，工学硕士学位，现为江苏联合职业技术学院 无锡机电分院自动化工程系副教授，研究方向为：电气自动化。
