摘要：结合有关研究分析，给排水设备在使用过程中发生封水故障的可能性比较大，鉴于此，本文首先围绕给排水设备水封工作原理进行了简要阐述，明确了相关注意事项，同时也认识到针对此类设备进行水封优化设计显得尤为重要。因而此次讨论的主要内容是U型水封装置的研发设计工作，在设计之前，就水封管路形式展开了相应的介绍，并结合气体隔离原理进行了水封装置的设计工作，但是在设计之余，我们也了解到其中存在的一些问题，对此需要以此为依据对设计加以完善，从而充分发挥给排水设备的功能优势。

关键词：U型水封装置；给排水设备；水封管路

电站的给水泵密封水装置在实际使用期间发挥出了不可替代的作用，它不仅能够有效地回收排水，还能够维持电站的正常运行，如果发生故障，将会严重影响到给水泵及冷凝器的正常运行。结合实践工作经验，对常见危害进行归纳总结：无法实施随机群的启动，自动投退将会大大增加工作负担，并且会导致启动周期变得更长；如果密封水回流不畅，就会导致润滑油污染，这将严重损害给水泵的性能，降低其使用寿命，甚至可能危及整个机组的安全运行；当密封水系统出现故障时，将导致润滑油被吸入回水，并最终导致电厂的水和蒸汽的质量受损。如果无法有效地处理上述问题，将对机组的经济效益和安全性造成极大的损害。U型水封管是一种被广泛用于各种设备的水密封系统，具有优异的密封性能和耐久性。采用U型水封管，利用其内外压力的变化，可以有效地抑制空气的渗透，从而达到疏水的目的。由于其结构简单、耐用性强、耐磨性高，U型水封管已经被广泛应用于电站等领域，取得了显著的成效。为了确保给排水设备的有效运转，需要特别重视U型止水封装置的设计与研究。

一、给排水设备水封原理

采用调节静水压力的方法，可以有效地阻止排水管中的气压变化，从而有效地截断空气从排水管进入室内的可能。通过安装水封堵装置，可以有效阻止排水管道内外的气压差的改变，防止空气进入排水装置中。同时，也可以保证排水管内的水位稳定不变，避免因水位下降而引起堵塞等问题。因此，对于给排水设备来说，水封装置是非常重要的组成部分之一。

在利用水封时，需要特别注意以下几点内容：（1）做好补水措施。水封作用优势的发挥少不了水分的支持，故而需要动态观察水分含量，并在合适的时机进行补水，确保密封高度达到标准要求。集水器若是出现水封深度不足等问题，则会加快水封的破坏。受蒸发反应的影响，水封表面会随着时间的推移产生明显改变，继而导致水封失效。在设计工作中要综合考虑上述提及的几点常识性问题。为了维护良好的水封性，应该经常向地漏的集水器内补水。（2）定期清理。由于地漏的过滤能力有限，许多细小的杂质可以轻松渗透到疏水阀，从而导致管道内部的污垢堆积，并且可能引发各种病原体的繁殖，因此，为了保证管道的正常使用，必须定期对其进行清洁。

二、水封管路概述

（一）水封管路结构形式

通常，水封管由供水和排水两个部分构成，在进水封座处安装阀门，可以确保供水系统能够得到有效地控制，水位不会过高或者过低。使用槽式处理技术来处理废渣。针对水封装置进行优化改进，将连接水封座和储水箱的水封管道，采用接头技术，形成一条全新的供水和排水管系统。将管道的另一端与水封座相连，并且还需设置一个储水箱，由于水封座的水消耗量一直在增加，所以对于储水箱而言，其存在补水需求，为了满足这一需求可以借助通信管加以实现。另外，储水罐也要持续加水，从而使得水位始终处于稳定合理的状态。基于连通器技术的支持，对水封座结构展开科学化设计，避免水在其中出现过度沸腾的现象，从而保证供水的高效性。考虑到水在封口期间的沸腾问题，为有效规避该问题的发生，可以及时对储水槽管道进行检查并勤换水。

（二）水封管路类型

1.带坡度集气管

以上升管的高度为划分依据，将梯度式的集气管划分为多个部分，通过调整集气梯度，将上升管水封器的高度从末端降低到中间管，由于各组水封器的高度大致一致，故建议以一组水封器为一个单位，在每个单位的集气管操作平台之外设置一个专门的储水罐，将储水罐的溢水管和替换管安装在其下方，以便将两管中的水引入焦油罐，并与氨气焦油系统进行有效的整合，从而实现理想的处理效果。

2.水平集气管

分析这一水封管路的结构，据了解，这类管路中水密封装置的高度一样，所以焦炉单集气器的水密封管路可设立的储水槽仅有一个。储存罐的位置处于锅炉平台集气管的尾部，它可以将溢出的水以及被封堵的水迅速输送到U形管中进而到达集气管。通过使用高压氨水来清洁改进焦炉的集气管，继而可以将其改造为水平式。采用这种水封管道，可以轻松实现水平集气，并且极大地提高了日常的维护和管理效率。

三、U型水封装置设计

（一）设计概况

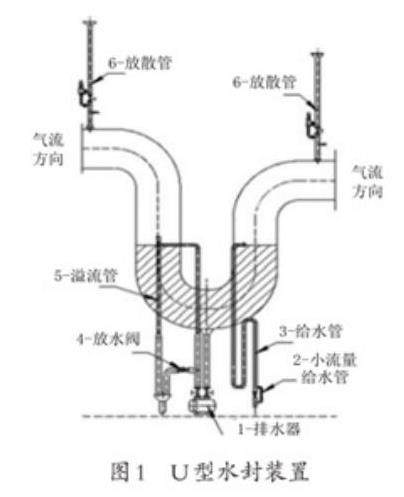

首先围绕传统形式的给排水设备进行分析，据了解设备中的密封水获取途径为凝结水泵的出水口，在此处得到密封水后，再途经过滤器、调节阀，最终将水送至水泵两边，具体注入密封体中。封堵回水主要分两类：第一类也被称之为卸载水，是压力回水出现于增压泵前过滤网；第二类是无压回水沟，亦或者是在经过多层水封装置后继而出现于冷凝器闪蒸罐。针对于此次设计出的装置进行完善、测试的过程中，首先分析供料泵的密封水情况，其在回流期间途经多级水封排放，最后在冷凝器中完成回收。因为冷凝器的实际真空度处于低水平状态，这导致其并未达到预设标准。围绕真空系统展开气密性检测，关闭所有真空泵，此时冷凝器真空度会呈现骤然降低的趋势，难以达到正常范围，致使试验无法继续推进。虽然多层密封装置的外壳具有出色的密封性能，但随着给水泵完成回水密封处理后，由于空气大幅涌入冷凝器，会导致多层水密封装置的作用消失。因此，我们设计了一种U型水密封装置，具体可以参见图1。

“U”形水封是一种利用水作为介质来分离气体的有效技术，具有重要的应用价值。如果需要关闭给排水系统，可以使用U形水封来连接管路。为了防止水从供水管路回流，我们采取措施，在其上安装了一套完善的水封装置，以确保设备的正常运转。当U型水封中的水从溢流管中涌出，表明水封水位已经处于标准范围内，在这种情况下，应该先关闭供水管的所有阀门，然后再打开小流量阀门，并为其进行补水，确保水封水位的稳定。采取在溢流管上方打孔的措施，有利于保障水封水位高度的有效性。使用U形水封技术，可以在需要回收气体的情况下，快速启动排放水阀，使得水流被彻底消耗，从而形成一条完整的通路。通过有效地运用集气器的空间，结合合理的管路布局，我们可以将原本单一预设的管道科学组成多级水封系统。水封用水的优势在于它不仅对水质的要求较为宽松，还能够实现循环利用，从而避免了污染和浪费，同时也具备了极高的经济效益和环境友好性。

（二）详细设计

1.排水器

排水器配备了防渗漏设备，建议采用间歇性的排水方式，即根据浮筒的运动轨迹，定期上下排水，以确保水能够有效地排出，并且与外界环境保持良好的隔离状态。凝结水在进入防漏装置前需要先经过排水下降管，接着进入排水管，最后到的装置所在处。当防漏装置的汽缸中的水位上升时，由于浮筒的质量比它自身的浮力大，它会浮起来，并促使凝结水从出水口流出。当凝结水被抽出时，筒体的水位会逐渐下降，由于浮筒的重量超过了浮力，它会随着锥形垫圈的降低和大气之间保持隔绝状态。就算煤气管网的压力水平处于偏高的水平，难以超越排水器水封的有效高度，或者无法达到这一高度，则防泄漏装置也可以在管路的支持下，使得煤气、外部隔离器和锥形密封垫圈单独应用。由于具有良好的耐腐蚀性，圆锥形密封圈的更换间隔年限较长，一般为两年，而且它的盖子可以打开，使得更换变得非常容易。通过使用这款防漏排水器，不但可以避免长时间的供水，并且可以通过定期补充水。它不仅可以有效地防止渗漏，还可以节省水资源，实现节能减排的目标。

1.1排水器投运

针对于防泄漏排水器而言，其在投入使用以及进行维护方面需要注意以下几点：第一点，在开始操作之前，应该确保有效的水封高度符合设计标准。第二点，在开始工作之前，必须精确测量排水系统中的高压和低压部分的水位，以保证其符合应用要求。

1.2排水器的点检维护

首先，排水管道单位应该设置一个监督账户，定期对所有的排水管道进行检查和记录；应该指派专业人员负责监督和维护排水口，并且每隔一段时间就要进行一次检查；检查员必须佩戴检测器，并且至少有两名工作人员在现场进行监督。为了确保水流通路畅通，应定期对排水管进行清洁，关闭下闸阀，并使用清水对其进行冲刷。

1.3煤气排水器点检要点

首先，工作人员需要加强对溢水口的检查工作，分析其是否存在溢流现象，检查供水状态，确认其正常与否；倘若没有出现溢流或者供水，则需要及时对供水管展开检查分析，如若出现问题，则需要根据具体的问题情形给出对应的解决方案。

其次，落实试验各环节内容，倘若观察到水流的出现，则其可以证实放水装置无异常；倘若未能观察到水流，则可以判断出放水装置下方存在堵塞问题，在这种情况下需要先关闭下闸阀，接着再开启手孔，在找到堵塞的具体位置后开始展开疏通清理工作，该工作结束后再进行使用。若是疏通工作效果不理想，则可以选择堵住降液管的盲板，然后再针对排水管展开进一步的处理，如果经过判断发现排水管发生了损坏，则需要及时对其加以更换。

再者，对排水阀进行相关检查，重点判断其有无漏水问题的存在，倘若发现这一问题，则需要及时将下闸阀关闭，并进行具体处理。

最后，要每隔一段时间便对防漏装置浮标、锥形密封垫圈展开相应的检查，避免出现浮筒变形等问题。

2.给水管

以往金属管道和复合材料的管道在给水系统领域得到了普遍的使用。金属管道由各种材料制成，包括铜、钢和防锈钢。它们具有优异的支撑性能，但也容易受到水因素的影响进而出现腐蚀问题。近年来，原本可以通过镀锌来防护金属管的方法已被国家明令禁止，这主要是因为该方法造成的污染较为严重，出于保护水源的目的，该方法不再推行。随着新型复合管材的出现，如铝塑复合管和不锈钢衬塑复合管，它们慢慢取代了传统的小口径管材，然而由于其具有热膨胀和冷缩特性，这种材料正在逐步消失。当前，水管道大多使用PPR复合管材塑料管，当使用水管道时，由于材质的局限性，可能会存在一些问题隐患，因此，最好预先备好管箍、绝缘胶带以及其他有效的防护材料，从而充分做好防泄漏准备工作。首先，应该将泄漏部位用高强度的绝缘胶带紧密地缠绕，至少要两圈，接着，采用管箍连接缠绕的部位，可以有效地防止水管渗漏，从而达到预期的效果。

3.溢流管

该管路的核心功能是排水，当U型水封装置的水位达到极限，即使水量耗费较少，在持续的晴天影响下，水箱中的水温也将持续增加，受热膨胀机理的影响，一小部分水会发生溢出现象。为了确保溢水管的正常运行，其管径必须符合相关规范，而且喷嘴部分也要足够大，以便在液位超出预设正常范围时，能够快速将多于的液体排放出去。

当溢流管无法正常控制使用压力时，通常是因为它的压力控制系统发生了问题：由于调压轮未能设定合适的压力，或者压力未能达到预期的定值。如果压力调节不成功，除了阀门的径向夹紧之外，还可能有其他的原因导致这种情况的发生：第一，由于阻尼器堵塞，油压无法有效地传递到主阀上腔室，从而导致了问题的发生；第二，先导阀前腔的先导阀对主阀压力的调节失效。

总结

通过采用U型水封技术，我们不仅能够更好地满足给排水设备的需求，还能够大大提升其可靠性。当给水泵的密封回水发生故障时，可能会造成回水质量下降，从而严重影响整个系统运行效果。许多电厂采用密封的给水泵将回水直接引入循环水池，以确保机组的稳定性和可靠性。尽管采取这种方式可以有效防止密封水回流不理想的问题，但却会消耗大量高品质的淡化水。这种行为既违反了国家强调的节能减排政策，也严重损害了企业的经济利益。因此，在施工和安装过程中，我们应该仔细审查设计图纸，并及时修订和完善。同时，还应该要求施工单位严格遵守设计图纸作业，以确保给排水系统的水封装置得以正常、稳定地运作。通过使用这种设计方法，我们不仅能够确保设备的正常运行，解决集气器的真空问题，而且能够防止回水阻塞，为未来的水泵密封水系统的设计带来更多的设计思路。
