摘要：阐述了动态路由OSPF的基本概念，路由协议，基本原理及配置方法，通过Packet Tracer8.1仿真设计了单区域OSPF路由实验，实验结果表明，所搭建的OSPF动态路由实验方案可行，这种实验教学方式加深了学生对于动态路由协议的理解。

关键词：路由协议，ospf，路由协议

1.OSPF的基本概念[1]

OSPF是开放最短路由优先协议，它采用链路状态路由的算法，具有快速收敛性、多重路径选择，以及对流量的负载均衡分担等特点，路由域内的路由器维护相同的链路状态信息数据库，此数据库描述了路由域内的详细拓扑，OSPF基于此链路状态数据库计算最短路径树，最短路径树给出了达到路由域内各个节点的路由。

2.路由协议原理[2]

OSPF是通过对一个多路由器运行的网络设置多区域，区域间的路由是通过区域边界路由器（ABR）转发，区域内部的路由器只要知道到达ABR的路由就行了，这样就有效地减少了网络内部区域的路由条目。当整个网络经过链路状态信息的同步收敛，生成路由表后，OSPF区域内部就可以直接转发数据。

3.实验过程与配置步骤

3.1 搭建网络拓扑[3]

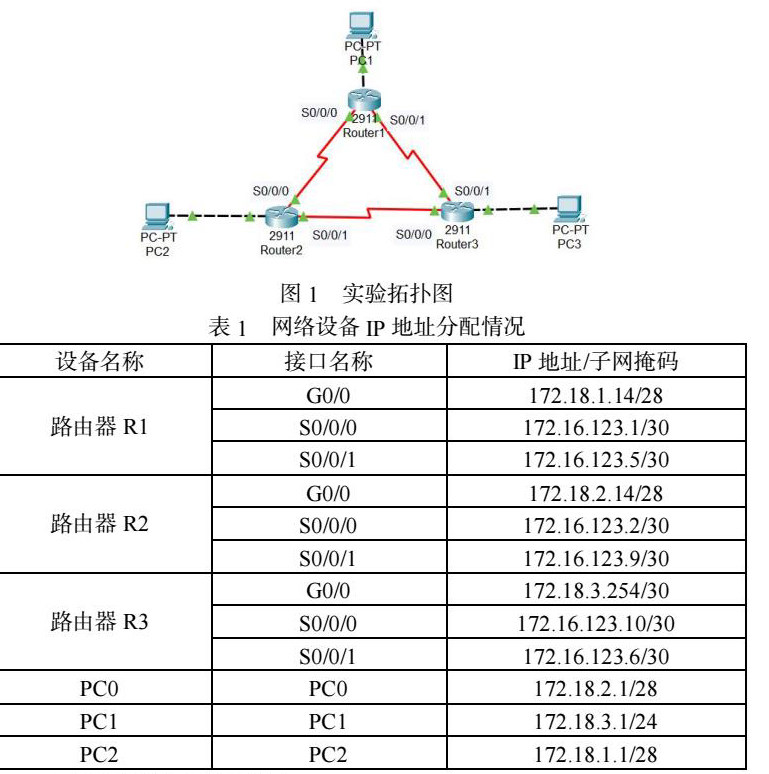

在网络拓扑图1中，3台2911路由器R1、R2、R3，将整个物理网络划分成六个网段，分别172.18.1.0/28，172.18.2.0/28，172.18.3.0/24，172.16.123.0/30，172.16.123.8/30，

172.16.123.4/30，其中路由器R1与R2之间的网段是172.16.123.0/30，路由器R2与R3之间的网段是172.16.123.8/30，路由器R1与R3之间的网段是172.16.123.4/30。

3.2 网络设备IP地址分配

动态路由协议RIP实验中各网络设备IP地址分配情况见表1。

3.3 配置路由器接口地址

步骤1配置路由器R1接口地址

Router>enable

Router#configure  terminal

Router（config）#interface g0/0

Router（config-if）#ip address 172.18.1.14 255.255.255.240

Router（config-if）#no shutdown

Router（config-if）#interface s0/0/0

Router（config-if）#ip address 172.16.123.1 255.255.255.252

Router（config-if）#no shutdown

Router（config-if）#interface s0/0/1

Router（config-if）#ip address 172.16.123.5 255.255.255.252

Router（config-if）#no shutdown

步骤2 同步骤1配置路由器R2、R3接口地址

3.4 使用OSPF进行配置

步骤1配置OSPF路由。

（1）配置路由器R1。

Router（config）#router ospf 1

Router（config-router）#router-id 1.1.1.1

Router（config-router）#network 172.18.0.00.0.255.255 area 0

Router（config-router）#network 172.16.0.0 0.0.255.255 area 0

（2）配置路由器R2。

Router（config）#router ospf 1

Router（config-router）#router-id 2.2.2.2

Router（config-router）#network 172.18.0.0 0.0.255.255 area 0

Router（config-router）#network 172.16.0.0 0.0.255.255 area 0

（3）配置路由器R3。

Router（config）#router ospf 1

Router（config-router）#router-id 3.3.3.3

Router（config-router）#network 172.18.0.0 0.0.255.255 area 0

Router（config-router）#network 172.16.0.0 0.0.255.255 area 0

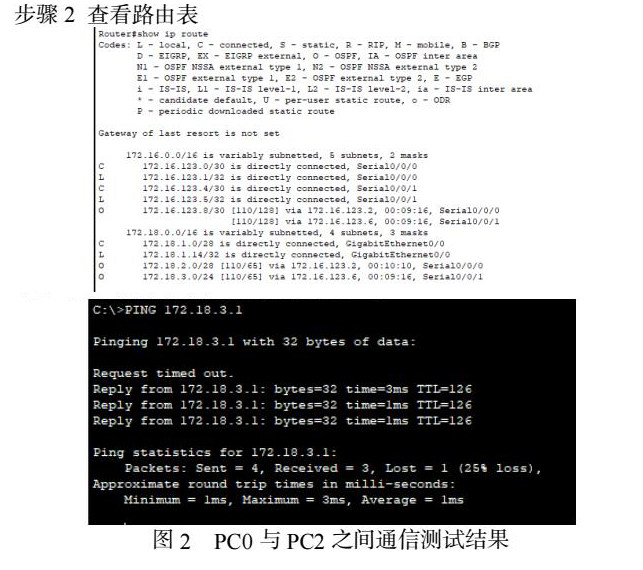

步骤2 查看路由表

步骤3实验结果测试

PC1与PC3之间通信测试结果见图2。

4.结束语

本文在Packet Tracer8.1仿真环境下，对OSPF路由协议进行了研究，通过设计简单的网络拓扑，对单区域OSPF路由进行配置。通过本次实验研究，一方面让学生对网络设备有了最直观的了解，另一方面也锻炼了学生动手操作网络设备的能力，同时也加深了对动态路由协议的理解。
