摘要：从所有工业产品的发明到最终生产，化工压力容器不仅关系到企业的运输便利、安全生产、成本控制，而且产品的前期设计方案是最重要的，关系到整个化工企业，所以整个设备的安全性和可靠性，必须在产品设计之初进一步考虑，在制造过程中要时刻进行检查和测试。在设计之初，设备压力容器的设计者需要扎实的设计基础、保持严谨的态度、准确的计算方法，才能设计出安全、可靠的产品。因此，设计人员可以从国外学习更多、更先进设计理念、设计技能，增加设计经验的交流，制造安全可靠的压力容器设备，并提高设计水平。加强化工设备中压力容器的设计合理性，对产品安全性能在实际运行过程中有显著影响，可以有效降低运输成本，提高产品制造效率。本文主要对化工仪器压力容器的规范设计进行了详细的探讨，并对其未来的发展前景进行了相应的分析。并且，通过本文的分析研究，希望能为我国相关领域的产品设计制造提供一些参考内容。

关键词：化工设备;压力容器;规范设计

国民经济发展的重要项目一直是我国的化工产业，化工产品的生产也受到了各界的高度关注，化工压力容器也可以保证化工产品生产的安全。在化工设备的检验、制造和运输过程中压力容器的设计都非常重要。因此，应注意可靠性、安全性和卓越性能。这不仅影响到产品在实际操作过程中的安全性，而且直接决定了产品的运输损失和整体成本。为确保制造过程的顺利进行，在压力容器的工作过程中需要进行特殊的维护和控制，相关设计人员为提高压力容器的实用性，需要尽可能加强行业间的沟通交流，严格遵守相关标准要求，分享先进的技术经验，以及产品设计水平的不断提高，我们可以创新更高质量的压力容器。

一、化工压力容器标准化设计要点

在激烈的市场竞争中中国的化学工业得到了一定程度的发展，化学产品极易发生事故，因其高毒性和易燃性，因此化工产品的制造过程必须严格控制，必须严格按照法规进行产品的制造设计，为保证化工产品及操作人员的安全，只有加强容器产品的安全性。

（一）设计中的材料规格要求

化学压力容器为确保其性能符合耐压和耐热标准，标准设计要求对材料的性能进行测试。至于金属的性质，不同的金属和不同的化学来源都有相对的金属活性序列，其中一些会影响其安全性，引起容器设备壁厚的腐蚀。设备用钢材应综合考虑压力、温度、介质特点等操作条件，选择合理且经济的材料。对于边缘应力和其他问题，每种材料具有不同的物理及化学性能和不同的抗拉强度，分析每种材料的性能特点，对材料的性能需要对压力容器材料进行综合检查，是否符合相关标准。需要设计人员提高专业知识，规范化设计压力容器，并保证设计过程中有一些理论知识的支持。需要考虑扩大工作人员的知识面，在从设备制造商招聘人员时，技术人员充分了解其在使用中的价值，了解每种材料的不同性质和性能，比较不同材料的性能，设计压力容器的各个部分，使其达到规定的标准。较常见的压力容器材料是金属材料，如钢材和有色金属。有机材料随着科技水平的不断提高，逐渐取代金属材料。需要结合技术人员专用的材料，在使用不同材料的过程中，明确设备结构、材料性能的应用和目标要求，认真选择以下材料。应用材料应具有金属材料的高性能、可变形的特性、不腐蚀、高强度，金属材料的性能优势应扬长避短。

（二）压力容器结构标准设计

目前，弹性断裂标准主要在压力容器的常规设计标准中采用，它不包括压力容器的疲劳寿命，因为它将整个容器的初始屈服视为断裂，仅考虑单个最大静载荷条件，不考虑交变载荷。常规设计用于确定压力容器部件和壳体的平均应力，通过采用板壳理论和材料强度进行应力计算，不考虑二次弯曲应力、局部应力、边缘应力和热应力等。为了解决这些应力存在问题，可以通过增加厚度或提高设计安全系数来有效改善。需要采用设计分析方法，适应当前压力容器的不断更新和发展，通过弹塑性或塑性断裂准则来解决这些难题。首先，要综合考虑压力容器的温度设计、接头强度、外形设计、材料性能等，在选用钢材时，还要考虑制造成本。例如，碳钢Q345R的价格远低于低合金碳钢13MnNiMoR的价格，如果压力容器的设计参数较高，例如设计温度、设计压力、体积等，如果仍然使用碳钢Q345R，产品的后续安装带来很多不便，设备外壳会比使用13MnNiMoR重很多，并且增加了总的生产成本，给企业造成了损失。为保证设备的安全，在设计压力容器时，尽量简化设备结构，降低材料成本，降低加工工艺难度，降低设备运行维护成本。例如，如果某些容器的顶盖需要经常拆卸，避免连接较重的主螺栓，则采用快拆气密结构。对于需要维护的容器产品和内部部件清洁，合适的人孔或手孔结构在设计时必须选择合理加工位置。这样既节省了大量的清洁时间，又节省了生产材料，从而降低容器输出维护成本。现在最需要标准化的是材料腐蚀控制，这直接影响设备的安全稳定运行及其会影响容器的使用寿命。为确保我们容器的使用寿命，在设计容器时需要增加一定的防腐余量。

（三）基本原理

压力容器的最大应力点超过屈服上限的弹性断裂准则，是压力容器设计中常用的设计理论。化工设备的最大应力如果超出屈服上限，将会进入塑性状态，直到最终失去其纯弹性状态。应力分析时以板壳膜理论和材料强度简化计算为基本内容，在不考虑局部和边缘的应力状态下，标准规定的许用应力值应在要求的限值条件下使用，不得超纲使用。通常需要选择安全系数较高的许用应力来弥补常规设计的缺陷，由于计算机技术的发展、高强度钢材的应用、压力容器整定参数的增加，传统的常规方法可能过于保守经常，常规的弹性断裂标准难以满足实际情况的需要。采用塑性断裂和弹塑性准则进行分析设计，提高了众多许用应力值，大大扩大了计算应力的严格限制，保证了容器结构的整体安全性。因此，目前的压力容器设计一般都增加了基于断裂准则的塑性断裂准则、弹塑性断裂准则、弹性断裂准则。

二、压力容器规范设计关键技术

（一）储气罐设计

化工设备中压力容器的关键部件之一是储气罐，建议技术人员选择强度更高的钢材以满足气体的耐压性，这部分的设计对选材有很高的要求。设计过程中不应盲目考虑抗压能力，还应考虑储气罐的长径比，结合材料和抗压要求，控制好两者的比例。此外，还应仔细考虑储气罐的实际使用要求。例如，技术人员必须将其特定的温度参数与使用要求相结合，在将储气罐设计为常温储存装置时，为调整参数细节并优化设计，应考虑周围环境对温度的影响。

（二）开孔补强设计

在化工设备的设计过程中，由于制造、维修及工艺操作等原因，在设备上开孔是无法规避的事情。但是开孔务必会对设备的整体强度进行削弱。再加上制造缺陷等原因，会使开孔附近应力过于集中，并成为设备的主要破坏源。技术人员可以通过等面积法进行补强，对筒体整体加厚或补强圈进行设计，以实现加固目标，并降低开孔周围的应力，使其达到限制应力以下。也可以采用以塑性失效为基准的分析设计补强。标准明确了开孔补强方法以及限制条件。设计人员需熟练掌握相关知识，根据每种设备条件，选取最合理的方法进行补强，达到最佳效果。

（三）法兰及设计

设备与管道、阀门等都是通过法兰连接，法兰在化工设备中用量比例非常大。目前法兰设计主要是通过华托尔斯法。这一方法能够满足化工设计中对泄漏的要求，被很多国家标准引用。因为法兰强度与自身整体性相关，故GB150主要按照自身整体性分为整体法兰、松式法兰、任意式法兰三大类。设备设计时如采用标准法兰时，可直接根据压力温度曲线选取，不需要额外验算。非标法兰必须经过严格计算，满足使用温度及压力条件，校核各个条件下的应力以控制法兰环的变形量来确保不泄漏。法兰连接与垫片、螺栓息息相关。垫片的选择，螺栓的预紧对法兰及密封计算有着重要意义。在工程应用上，不需要过重关注过程，仅需要理解基本原理和结果即可，并根据实际经验，设计合理法兰。

（四）筒体及封头方面

筒体和封头是构成压力容器的主要组成部分及受压元件。此部件设计直接影响整个设备的成本。封头的选择还应尽可能满足制造工艺和强度的要求。例如，半球形封头受力效果最好，但是由于深度大，制造困难及成本高，所以中、低压容器中普遍使用易于制造，而且不会对应力产生不利影响的蝶形或椭圆形封头。由于与筒体连接处的附加应力很大，球冠形封头通常仅用作低压、常压或中间封头。平板的受力远小于壳体的受力，但对于中小型高压容器，材料成本略高，使用锻造平头比使用球形封头好得多，制造成本显着降低。筒体通常为单层形式，但是为了节约成本，对腐蚀性介质也会采用衬里壳体，复层采用耐腐蚀的不锈钢或钛等，基层采用价格低的碳钢材质。

（五）压力试验

为保证设备操作时的整体强度、焊缝的密封性，及使设备操作时其制造缺陷不扩展，增强其防脆断等因素考虑，设备出厂前进行压力试验是必不可少的步骤。

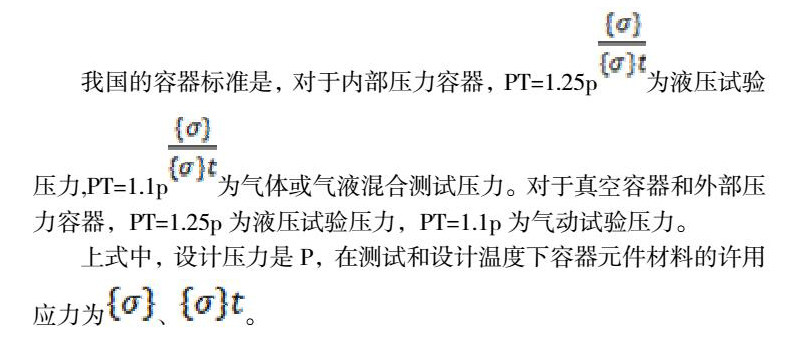

试验压力通常要高出设计压力，其高出的值要使设备受到尽量的考验，又不会出现强度不够或变形的问题。

试验状态下容器顶部的压力是指试验压力，在容器铭牌上应标试验压力。

三、化工设备压力容器的发展前景。

（一）新技术应用

伴随计算机技术的飞速发展，大多数工业产品都连接到了互联网上，尤其是自动化控制焊接设备的生产，从半自动化到全自动的演进，大大提高了化学品的质量。热处理方式、压力容器这种改进也显着提高了整个容器的形状要求。为提高压力容器的生产质量，通过应用这些先进技术，消除焊接质量低下和噪声污染的问题，消除了过去复杂的生产方式，创造了广阔的发展前景。大型和笨重的组件，例如.受压组件，已被淘汰以减少资源浪费。随着计算机软件的不断发展，加上互联网的飞速发展，特别是国外CATLA、CAD等绘图软件的发展，可以实现网络远程控制的生产技术。采用这些先进技术生产的压力容器，生产安全性大大提高，在技术上有保障。随着编程技术的开放，各种容器的设计得到了显着改善。

（二）新材料的应用

现代技术还为压力容器的制造提供了许多先进的支持。例如，当今最热门的纳米技术可以提供强度更高、韧性更好、质地更轻、耐热性更高的新材料。并将在不久的将来进行测试，能够形成超细颗粒是纳米技术材料的一个特点。如果这些颗粒的化学成分不太可能发生变化，这可以确保稳定性并使其不太可能腐蚀，这提高了设备的整体安全性和可靠性。例如，从安全的角度出发，在316L、304压力容器的设计中，除人孔、手孔外，还应注意制造中、反应热、静电、制造前、制造后等事项。为广大科技企业提供良好的发展前景和广阔的发展空间，我国当前积极推行“先进制造”发展战略，我国制造业将以先进的管理体系和新的简单数字技术为基础，使其发展得更健康、进步更快。

结束语

综上所述，化工行业是在我国社会经济快速发展的背景下发展起来的。作为化工制造过程的重要仪器，压力容器的设计必须严格遵守相关标准和规范，以确保、提高化工产品制造过程的稳定性、可靠性，以及压力容器的整体性能。在化工设备压力容器规范设计过程中，建议技术人员从材料和结构入手，提高压力容器的运行能力，保证压力容器的质量，全面提高压力容器的综合性能，促进压力容器设计规范化发展。

参考文献

[1]梁富维，金鑫，唐好斌，刘志鹏.试论化工设备压力容器规范设计及发展[J].中国石油和化工标准与质量，2021，41（12）：5-6.

[2]曾雨清.试论化工设备压力容器规范设计及发展[J].装备制造技术，2020（06）：248-250.

[3]王雪东.浅谈化工设备压力容器的规范设计与发展前景[J].中国新技术新产品，2016（05）：71.DOI：10.13612/j.cnki.cntp.2016.05.059.
