摘 要：本论文针对水泥厂自建电站余热发电系统在外网故障情况下的电气孤网运行进行了深入研究。通过分析水泥厂自建电站的建设背景、余热发电系统的原理和组成，以及外网故障对水泥厂发电系统的影响，本文提出了一种适用于水泥厂的电气孤网运行方案。该方案能够在保证水泥生产稳定的前提下，实现电气孤网运行，提高了水泥厂自建电站的安全性和经济性。

关键词：水泥厂；自建电站；余热发电；孤网运行

1水泥厂自建电站建设背景

1.1 水泥厂能源需求与环境压力

水泥生产过程对能源需求量大，主要涉及煤炭、电力等。其中，煤炭主要用于生产过程中的熔炼、干燥等环节，而电力则主要用于设备驱动和生产过程中的辅助设施。水泥厂自建电站可以有效利用水泥生产过程中产生的余热，将其转化为电能，从而降低对外部电网的依赖，减轻能源压力。此外，水泥生产过程会产生大量的废气、废水等污染物，给环境带来严重压力。自建电站可以通过对余热的回收利用，有效降低废气排放，减轻环境压力。

1.2 自建电站的挑战

（1）投资成本高：自建电站需要投入较大的资金，对水泥厂的初期投资造成压力。同时，自建电站建设过程中涉及复杂的技术和设备，可能导致成本进一步增加。

（2）技术难度大：自建电站涉及多种技术领域，如热力、电力、自动化等，对水泥厂的技术水平提出了较高要求。同时，余热发电系统的设计、安装和调试需要专业知识，水泥厂可能需要引入外部技术支持，增加了技术难度。

（3）运行维护成本：自建电站在运行过程中，需要定期进行检修、维护，以确保设备正常运行。这会导致水泥厂在人力、物力等方面的投入增加，提高运行维护成本。

（4）法规政策风险：各国政府对于自建电站的法规政策不断调整，可能会对水泥厂的自建电站建设和运营产生影响。例如，政府可能会对自建电站的排放标准、补贴政策等进行调整，导致水泥厂的投资回报发生变化，增加运营风险。

（5）电气接入系统问题：余热发电系统接入水泥厂电气系统，并网不上网，余热所发电量均为水泥厂自用，当地供电公司会要求做接入系统方案，评审批准后才允许发电。其中对原电力系统负荷预测，电力平衡，短路电流，系统通信及投资估算等均需要详细的设计。

（5）电气孤网运行问题：在外部电网发生故障时，水泥厂自建电站需要实现孤网运行，以保证生产稳定。在水泥磨大功率电机启停时，对孤网运行下的电气系统的稳定性、可靠性提出了更高要求，如何设计和实现电气孤网运行成为一个关键挑战。

2水泥厂余热发电系统原理与组成

2.1 水泥厂余热发电原理

在水泥生产过程中，大量的热量以废气、废水等形式排放到环境中。这些废热通常来源于熟料生产线中的回转窑、窑尾预热器、窑头冷却机等设备。水泥厂余热发电原理是利用这些废热进行发电的技术。具体来说，通过特定设备收集这部分废热，经过一系列转换和利用过程，最终将其转化为电能。

余热发电的核心原理是热能与机械能之间的转换。在水泥厂的余热发电系统中，废热首先被余热锅炉回收，将废气中的热量转换为蒸汽。这些蒸汽在高温高压的状态下，被输送至蒸汽轮机。蒸汽轮机将蒸汽的热能转换为机械能，进而带动发电机旋转，最后将机械能转换为电能。

通过这一系列过程，水泥厂的余热得以有效利用，转化为电能，实现了能源的回收与再利用。这不仅有助于提高水泥厂的能源利用效率，降低生产成本，同时还能减少废热对环境的影响，实现绿色、环保的生产。

2.2 余热发电系统组成

（1）废热回收装置：废热回收装置负责收集水泥生产过程中产生的废热。常规余热发电用的比较多是是余热锅炉。余热锅炉分为窑头AQC和窑尾SP锅炉，通过吸收废热，将烟气中的热量转化为蒸汽，同时降低烟气的温度，从而减少环境污染。

（2）蒸汽轮机发电装置：蒸汽轮机发电装置是余热发电系统的核心部分，负责将蒸汽能转化为机械能和电能。蒸汽轮机利用余热锅炉产生的蒸汽驱动，将蒸汽的热能转换为机械能。随后，机械能通过联轴器传递至发电机，将机械能转化为电能。蒸汽轮机的设计、选型和运行效率对余热发电系统的性能至关重要。

（3）冷却系统：冷却系统用于对蒸汽轮机、发电机等设备进行冷却，以确保设备正常运行。冷却系统通常采用空气冷却或水冷却方式，可以有效降低设备的工作温度，延长设备寿命，提高运行可靠性。

（4）电气系统：电气系统负责将发电机产生的电能输出到电网或供水泥厂使用。同时，电气系统需要提供保护、控制和调度功能，以确保余热发电系统的稳定运行。电气系统包括发电机调节系统，厂用变压器、高压开关柜，低压开关柜，微机保护系统及电缆等设备。结合不同生产线，必要时含升压站电气系统。

（5）控制系统：控制系统负责实时监控余热发电系统的运行状态，并根据需要对各部分设备进行调节，以保证系统的高效、稳定运行。控制系统通常采用现场总线、PLC（可编程逻辑控制器）和DCS（分布式控制系统）等技术进行集成和实现。现场总线技术通过实现各设备之间的通信，提高了控制系统的通信速度和实时性。PLC作为一种可编程控制器，具有较强的逻辑运算和控制功能，适用于实现对各部分设备的自动控制。DCS系统则通过分布式控制的方式，实现了对整个余热发电系统的集中监控和管理，提高了系统的稳定性和可靠性。

3外网故障对水泥厂发电系统的影响

3.1 外网故障类型与影响

外网故障是指与水泥厂发电系统相连接的电网出现问题，如电压波动、频率偏离、短路故障等。外网故障的类型和影响有以下几种：

（1）电压波动：由于电网负荷变化或电力设备故障等原因，电网电压可能发生波动。电压波动可能导致发电系统输出电能不稳定，影响水泥厂生产设备的正常运行。

（2）频率偏离：电网频率偏离是指电网频率偏离额定值（50Hz或60Hz）的允许范围。频率偏离可能导致发电系统中蒸汽轮机、发电机等设备承受额外的应力，影响设备的寿命和运行稳定性。

（3）短路故障：短路故障是指电网中某处发生短路，导致电流突然增大。短路故障可能对发电系统造成严重损害，如设备损坏、火灾等。

3.2 水泥厂发电系统在外网故障时的运行状态

当外网发生故障时，水泥厂发电系统需要采取相应措施应对，以确保发电系统的稳定运行及水泥生产的正常进行。具体措施如下：

（1）在外网发生电压波动或频率偏离时，发电系统可以通过调节蒸汽轮机的负荷，稳定发电机的输出电压和频率，以保障水泥厂生产设备的正常运行。

（2）在外网发生短路故障时，发电系统需要迅速切断与故障点的连接，防止故障扩散。此外，发电系统可以通过启动备用电源或调整发电负荷，保证水泥厂电力系统的电力供应，保证水泥线用电负荷的电力平衡。

（3）在外网故障期间，发电系统需要与电网进行协调，及时获取故障处理进度和恢复时间。

在故障解除后，发电系统需按照电网要求，逐步恢复正常运行。为了应对外网故障，水泥厂发电系统可以采取预防性措施，如定期检查、维护电气设备，优化控制策略，提高系统的抗干扰能力。

4电气孤网运行方案设计

4.1 方案设计原则

安全性：确保在孤网运行状态下，发电系统能够安全可靠地运行，避免设备损坏和人员伤害。

稳定性：保证孤网运行状态下，发电系统的电压、频率及其他运行参数在可接受范围内波动。

可靠性：在孤网运行状态下，发电系统能够持续稳定地向水泥厂提供电力，保证水泥线重要负荷的正常运行。

灵活性：确保孤网运行状态下，发电系统能够根据水泥厂负荷变化和外部环境因素进行快速调整。

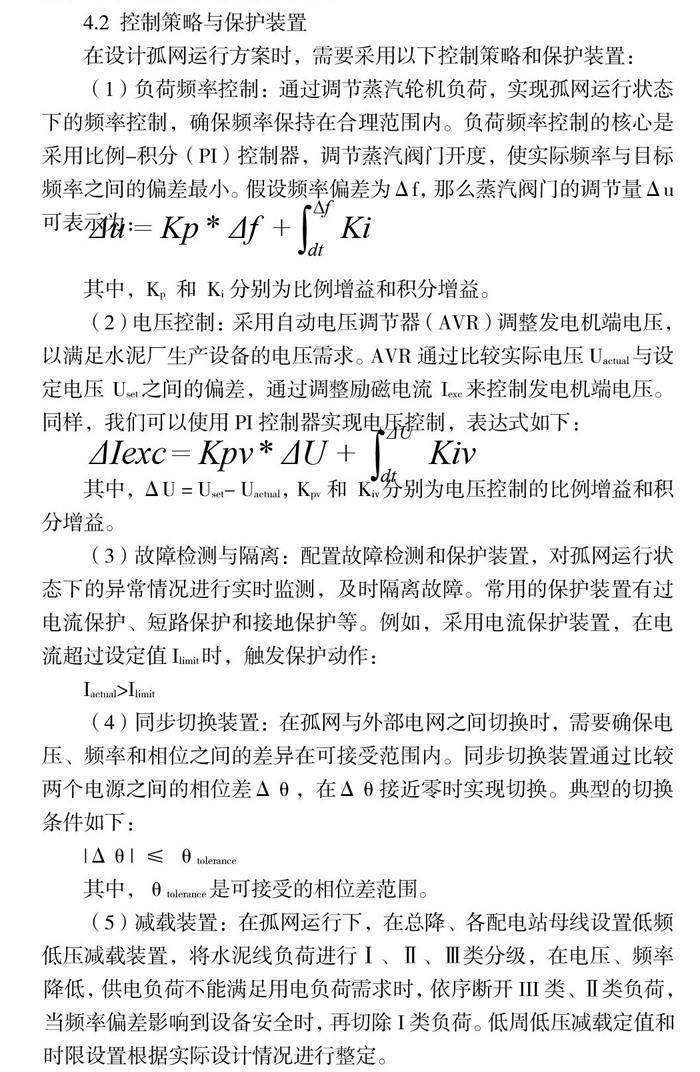

4.2 控制策略与保护装置

在设计孤网运行方案时，需要采用以下控制策略和保护装置：

（1）负荷频率控制：通过调节蒸汽轮机负荷，实现孤网运行状态下的频率控制，确保频率保持在合理范围内。负荷频率控制的核心是采用比例-积分（PI）控制器，调节蒸汽阀门开度，使实际频率与目标频率之间的偏差最小。假设频率偏差为Δf，那么蒸汽阀门的调节量Δu可表示为：

其中，Kp 和 Ki 分别为比例增益和积分增益。

（2）电压控制：采用自动电压调节器（AVR）调整发电机端电压，以满足水泥厂生产设备的电压需求。AVR通过比较实际电压Uactual与设定电压Uset之间的偏差，通过调整励磁电流Iexc来控制发电机端电压。同样，我们可以使用PI控制器实现电压控制，表达式如下：

其中，ΔU = Uset- Uactual，Kpv 和 Kiv分别为电压控制的比例增益和积分增益。

（3）故障检测与隔离：配置故障检测和保护装置，对孤网运行状态下的异常情况进行实时监测，及时隔离故障。常用的保护装置有过电流保护、短路保护和接地保护等。例如，采用电流保护装置，在电流超过设定值Ilimit时，触发保护动作：

Iactual>Ilimit

（4）同步切换装置：在孤网与外部电网之间切换时，需要确保电压、频率和相位之间的差异在可接受范围内。同步切换装置通过比较两个电源之间的相位差Δθ，在Δθ接近零时实现切换。典型的切换条件如下：

|Δθ| ≤ θtolerance

其中，θtolerance是可接受的相位差范围。

（5）减载装置：在孤网运行下，在总降、各配电站母线设置低频低压减载装置，将水泥线负荷进行Ⅰ、Ⅱ、Ⅲ类分级，在电压、频率降低，供电负荷不能满足用电负荷需求时，依序断开III类、Ⅱ类负荷，当频率偏差影响到设备安全时，再切除I类负荷。低周低压减载定值和时限设置根据实际设计情况进行整定。

（6）电负荷平衡装置：在水泥厂水泥磨电机较大，启动电流大，启停时对孤网电力系统冲击较大。电负荷平衡系统的应用，电负荷平衡系统实质上是一个大容量的可控负荷，其功率部件能够大量消耗电能，能够在控制部件的控制下快速变负荷。当其功率部件的容量与电网中的负荷冲击的容量相当，实时性达到 200ms以内，电负荷平衡系统就能够用于平衡内部电网中的负荷冲击。

4.3 孤网运行模式与切换过程

在设计电气孤网运行方案时，需要考虑孤网运行模式及其与外部电网之间的切换过程。以下是具体的技术细节。

在孤网运行模式下，水泥厂发电系统独立于外部电网运行，为水泥厂提供电力。为实现平稳过渡，应确保发电系统具有足够的动态响应能力和调节范围，以适应负荷波动和外部环境变化。

在正常情况下，水泥厂发电系统与外部电网并网运行。当外部电网发生故障或需要进行维护时，发电系统需要切换至孤网运行模式。切换过程分为以下几个步骤：

（1）检测外部电网故障：当检测到外部电网发生故障时，发电系统的保护装置会触发动作，切断与外部电网的连接。

（2）启动孤网运行：在与外部电网断开连接后，发电系统需要立即切换至孤网运行模式，调整蒸汽轮机负荷和发电机励磁，以保持系统的稳定运行。水泥磨大功率电机启动，启动电流较大，会对孤网系统造成较大的冲击，孤网运行状态下，在电机正常启动时，要首先投入电负荷平衡装置（功率与大功率电机相匹配），再开启自备电站蒸汽旁路，通过升高锅炉负荷提前蓄能，并尽可能提高孤网系统频率。另外，还要使发电机多带无功，尽可能提高孤网系统电压。当电机正常停运时，可提前降低系统电压、频率，停运时，可根据系统频率，分组投入电负荷平衡装置，电机停运后，逐步降低自备电站发电负荷，退出电负荷平衡装置。

（3）孤网运行状态下，如余热电站降负荷或机组跳停，负荷缺额只能由自备电站承担，需要通过低频低压减载装置分步切除水泥线部分负荷，尽可能保证发电、用电负荷的平衡。

（4）恢复外部电网连接：当外部电网故障排除后，发电系统需要与电网协调，逐步恢复并网运行。通过同期装置，实现两个电源之间的电压、频率和相位同步，然后重新与外部电网并网运行。

在整个切换过程中，关键技术之一是同步切换装置的控制。切换装置需要实时监测发电系统与外部电网之间的电压、频率和相位差异，确保在允许范围内进行切换。同时，需要合理设置切换条件，避免频繁切换造成设备损坏和生产中断。此外，在切换过程中，应确保发电系统的控制策略和保护装置能够及时响应，保证系统的安全、稳定和可靠运行。

5结语

综合以上内容，水泥厂余热发电电气孤网运行方案设计是一项复杂的技术工程。该方案需要结合水泥厂自身的生产特点，采用废热回收装置、蒸汽轮机发电装置、冷却系统、电气系统和控制系统等关键技术，实现余热发电、孤网运行和与外部电网的切换。在实施方案时，需要注意控制策略和保护装置的设计和调试，确保系统的安全、稳定和高效运行。该方案的成功实施可以为水泥企业提供可靠的电力保障，同时实现能源节约和环境保护的双重效益。

参考文献：

[1]郭志强.煤制甲醇工艺冷凝液余热发电的应用[J].氮肥与合成气，2023，51（03）：13-15.

[2]夏凌风，蒙景怡，邓乾，郭珍妮，张翼.基于工艺建模的水泥生产余热发电工段优化分析[J].中国水泥，2023（02）：99-102.
