摘要：本文旨在探讨Civil 3D软件在某项目土石方算量中的应用。通过实际工程案例分析，评估Civil 3D软件在提高土石方算量精度和效率方面的效果，并探讨其在施工优化和成本控制方面的潜在影响。研究结果表明，Civil 3D软件能够显著提高土石方算量的准确性和工作效率，为工程项目的土石方算量实施提供有力支持。

关键词：Civil 3D；土石方算量；施工优化；成本控制

一、引言

随着城市化进程的加速，土石方工程在土木工程中的地位日益重要。土石方算量作为工程量计算的核心环节，直接关系到工程造价和施工效率。传统的土石方算量方法受限于人工操作，存在着效率低下和精度不高的问题。BIM技术的兴起为土石方算量带来了革命性的变革。作为BIM技术的代表软件之一，Civil 3D在土石方算量中的应用越来越广泛。本研究将通过某项目的实际案例，探讨Civil 3D软件在土石方算量中的应用效果和优势。

二、Civil 3D软件简介

Civil 3D是Autodesk公司开发的一款专业的土木工程设计软件，它集成了地形建模、道路设计、桥梁设计、排水系统设计等多个模块。Civil 3D的核心优势在于其强大的三维建模能力和数据管理功能，能够实现工程设计数据的一体化管理。通过Civil 3D，用户可以轻松创建复杂的地形模型，自动计算出相应的工程量。此外，Civil 3D还提供了丰富的分析工具，如土方平衡分析、水流模拟等，这些工具有助于优化设计方案，提高施工效率。

三、土石方算量的重要性

土石方算量是土木工程中最为基础的工作之一，它直接关系到工程造价的估算和施工进度的安排。在传统的算量方法中，工程师通常需要根据设计图纸手动计算施工部位挖掘和填筑土石方量。这种方法不仅劳动强度大，而且容易受到人为因素的影响，导致算量结果的不准确。土石方算量的不准确会给工程造价带来不可预测的风险，同时也会影响施工进度，增加项目延期的风险。因此，提高土石方算量的精度和效率，对于控制工程成本、保证施工质量和提高施工效率具有重要意义。

四、某项目案例分析

某项目为高层科研教学建筑，通过地勘单位提供的地勘报告发现该项目的土方施工过程中存在岩石层，且在清单中业主提供了一份清单量，我们采用Civil 3D软件进行土石方算量，通过软件计算量与清单量对比发现清单量少了7200m3的岩土量。

计算数据准备：

在开始土石方算量之前，首先需要收集和整理项目所需的所有数据。这包括地形数据、设计图纸、地勘报告等。地形数据通过测量获取，而设计图纸则包含了项目的几何参数和施工细节。通过地勘单位提供的钻孔柱状图提取岩层顶坐标及标高。

模型构建：

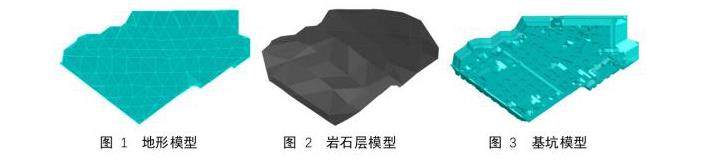

使用Civil 3D的地形建模工具，导入地形数据，生成初步的地形模型。在此基础上，根据设计图纸的要求，调整土方施工边界。然后，通过图纸设计的相关参数创建土方开挖后的基坑模型，通过地勘报告中钻孔柱状图提取的岩层顶坐标及标高数据创建岩层表面的模型。

土石方算量：

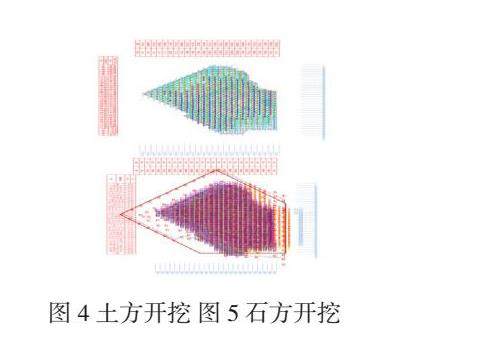

利用Civil 3D的“分析”选项卡中的“创建土方施工图”工具，对模型进行剖分，原始地形与土方开挖后模型生成挖掘和填筑区域、岩层表面模型与土方开挖后模型生成挖掘和填筑区域。根据剖分结果，分别计算土石方开挖总体积及岩石方开挖体积。

结果评估：

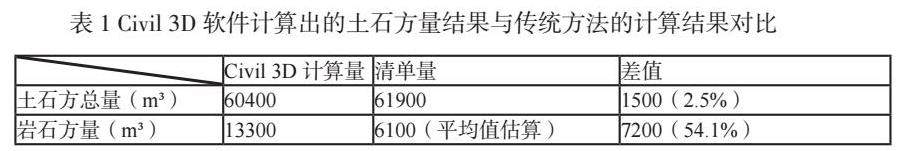

Civil 3D软件计算出的土石方量结果与传统方法的计算结果进行对比，总土方量的差值为1500m3（2.5%），而岩石石方量的数据为7200m3（54.1%），岩石石方量的数据相差较大，通过与业主沟通得知清单量为地勘单位使用平均值估算方法得到。通过对比分析，可以发现Civil 3D在处理复杂地形时，具有明显的优势，能够减少人为错误，提高算量的精度。

施工优化：

根据土石方算量结果，分析可能存在的过度挖填区域，评估对施工方案的影响。根据分析结果，调整设计参数，以优化土石方分布，减少不必要的土石方移动。通过优化设计，可以减少施工过程中的土方转运量，降低工程成本。

成本控制：

根据土石方算量结果，估算项目的总成本，包括挖掘、运输和填筑的费用。通过成本控制，可以确保项目在预算范围内完成。同时，通过优化设计和施工方案，可以进一步降低成本，提高项目的经济效益。

五、Civil 3D在土石方算量中的优势与挑战

优势：

1. 提高算量精度：Civil 3D通过精确的计算和模拟，减少了人为错误，提高了土石方算量的精度。

2. 提高工作效率：自动化的算量过程减少了手工计算的时间，使得土石方算量工作更加高效。

3. 优化设计：通过对土石方算量的分析，可以在设计阶段发现潜在的问题，并进行优化，减少施工过程中的变更和返工。

4. 提高沟通效率：Civil 3D的可视化功能有助于施工人员和设计师之间的沟通，减少因误解导致的错误。

挑战：

1. 数据质量：Civil 3D的准确性高度依赖于输入数据的质量。如果原始数据存在误差，将直接影响最终的算量结果。

2. 软件成本：Civil 3D的购买和维护成本相对较高，对于一些小型项目或预算有限的团队可能是一个负担。

3. 学习曲线：Civil 3D的使用需要专业的培训和实践经验。新用户需要一定的时间来熟悉软件的操作，这可能会增加学习成本。

4. 标准化问题：目前，Civil 3D在土石方算量方面还没有统一的标准和规范，这可能会导致不同项目之间的数据交换和协同工作存在障碍。

六、结论

Civil 3D在土石方算量中的应用已经证明了其在提高算量精度和效率方面的优势。然而，要充分发挥Civil 3D的潜力，还需要解决数据质量、软件成本、学习曲线和标准化等挑战。未来，随着BIM技术的不断进步和应用的深化，Civil 3D在土石方算量中的应用将更加广泛，为土木工程的设计和施工提供更加强大的支持。

参考文献

[1]施斌.Civil 3D在土石方量计算中的应用研究[J].测绘与空间地理信息，2022，45（03）：200-201.

[2]张嘉明，张琳，陈万宝，等.一种基于Civil3D的调蓄水池土方工程量统计方法[J].吉林水利，2024，（05）：30-33.

[3]江妙根.Civil 3D在机场土石方施工中的应用[J].四川建筑，2019，39（03）：223-225.
