【摘要】 近端串扰是布线系统中比较重要的性能参数，本文结合施工现场对近端串扰产生的原因及解决的方法加以分析。

【关键词】综合布线、串扰、近端串扰

【引言】串扰是指一个信号在传输通道上传输时，因电磁耦合而对相邻的传输线产生不期望的影响，在被干扰信号表现为被注入了一定的耦合电压和耦合电流。过大的串扰可能引起电路的误触发，导致系统无法正常工作。

1、概况

1.1 南宁东站房信息工程概况

信息服务系统工程包括站房票务、旅服、导向揭示、客运广播、视频监控、时钟、信息查询、站台票发售、旅客携带物品、车站综合布线、办公信息、公安管理等信息工程。

绿色的线为综合布线桥架及客运值班及部分商业信息面板。人工式售票机位于客票室。自动售票机位于售票室左侧，综合布线的6类线距未超过100米。

1.2 具体情况介绍

2015年11月在南宁东站信息工程客票系统施工中，所有6类网线敷设完毕。其至机房的信息模块卡线及至自动售票机、售票室电脑端的网线头制作都已完成。网线对线及测试通断都没有问题，但是在福禄克DXT-1800测试中出现了部分网线测试不通过，其中主要就是近端串扰NEXT指标不满足要求，需要进行整改。

2、近端串扰产生的原因

串扰是指一个信号在传输通道上传输时，因电磁耦合而对相邻的传输线产生不期望的影响，在被干扰信号表现为被注入了一定的耦合电压和耦合电流。过大的串扰可能引起电路的误触发，导致系统无法正常工作。

近端串扰（Near-End Cosstalkr ，NEXT）故障产生的原因为：双绞线内1对双绞线受到其他3对双绞线的电磁干扰后，干扰信号返回发射端（近端）设备.常见的串扰故障类型有NEXT、远端串扰、综合近端串扰（Power-Sum Near-End Crosstalk，PSNEXT）和综合远端串扰。

近端串扰用dB来表示，根据IEC 61156-1标准中的定义为：

NEXT=10log10（P1N/P2N） （dB）

其中：P1N是近端干扰线对的输入信号的输入功率，P2N是近端被干扰线对的输出信号的输入功率。

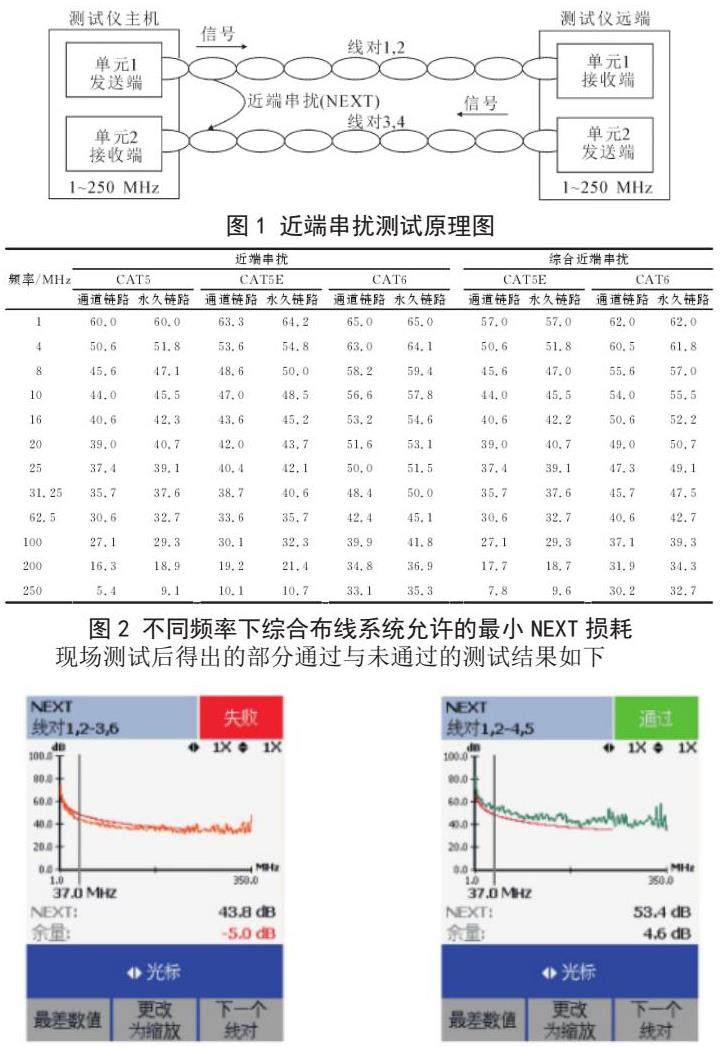

近端串扰测试的原理及近端串扰合格指标如下图：

现场测试后得出的部分通过与未通过的测试结果如下

在南宁东实际处理中，发现了部分近端串扰过大的原因：

（1）施工工艺不够规范。①原布放的网线在线槽中有打结、扭绞、挤压的情况。这种情况下有可能就破坏了网线内电缆对绞的匀称性，影响了测试指标的正常。②机柜RJ45模块后、水晶头压接处、信息面板后网线卡接处双绞线对反缠绕开的线段的距离过长会引起较大的近端串扰。

（2）信息连接配件问题。包括现场应用的RJ45模块、墙上的信息插座、水晶头等质量未达到千兆网络的标准。例如RJ45模块内卡线处金属卡子或其内部连接片质量差。水晶头是5类或以下标准的头子，其生产的标准过低，金属片松动等问题。

（3）网线质量不达标。现场可能购买到部分不合格的网线，但是从线缆外观及封装看不出来。也可能是部分网线内部扭绞长度不合格导致近端串扰过大。一般来说，网线内扭绞越密集其串扰越小。

3、近端串扰产生的危害

设备安装完后，实际网络速率达不到设计标准。机房内跳接至路由器后，采用计算机于售票处连接测试，丢包率50%的情况经常发生会影响后续自动售票机的正常运营及增加车站后期维护的难度。

4、解决方法

在南宁东信息工程整改实施中，我们采用了如下方法：

（1）施工工艺：①电缆水平敷设。水平线槽中敷设电缆时应顺直，尽量避免交叉，每隔1.5-2.0 m进行绑扎固定，布线时避免伤及缆线。在槽里穿线时，要避免电缆受到过度拉引，过大的拉力会破坏电缆对绞的匀称性。②电缆垂直敷设。垂直电缆槽敷设时一定要避免因电缆自重使网线受到过大的拉力，垂直主干自上而下敷设时，将上面的电缆绑扎好后再向下敷设;垂直线槽中敷设主干电缆时，每隔1.5-2.0 m应绑扎固定，主干电缆弯曲半径为电缆外径的10倍，在线槽中排布整齐，电缆在绑扎时松紧适度。③网线终接时，每对对绞线应保持扭绞状态，接头处反缠绕开的线段的距离不应超过1cm，尽量不绕开。④对绞线与模块式通用插座连接时必须按色标和线对顺序进行卡接，使用同一种一般为468B方式卡接网线。⑤跳线缆线和接插件间应接触良好，接线无误，跳线的长度一般不应超过5m。在接头处，电缆的外保护层需要压在接头中而不能在接头外。因为当电缆受到外界的拉力时受力的是整个电缆，否则受力的是电缆和接头连接的金属部分。⑥布线时，缆线不应布放在电梯或供水、供汽、供暖管道竖井中，亦不应布放在强电竖井中。在空间允许的情况下，各系统的缆线应布放在各自的金属线槽中，金属线槽应可靠接地。各弱电系统缆线同其他管线（如与电源线、避雷线、保护接地、冷热水管等）应按规定的水平、垂直间距布放缆线，当缆线通道较为拥挤，且多个弱电系统合用一个金属线槽布放缆线时，各系统的线束间应用金属板隔开。

（2）更换质量更加好的卡线模块、水晶头及信息面板。以后施工中就要更加注意信息配件的适用标准和质量情况。对于千兆网络的配件按照国家标准进行选购，采购质量可靠，品牌过硬的配件。

（3）更换经过上述处理程序指标还未合格的网线，购买了部分超6类网线替代。以后在进场施工中，对于网线的进场检验需要更加严格。

5、结语

CAT6线缆在综合布线中产生近端串扰涉及到施工工艺、信息配件及线缆质量等多种因素造成的。因此只有严格遵守设计和施工规范才能尽可能避免近端串扰指标不合格的现象发生，保证施工质量。
