摘要：随着我国经济的快速发展，人们工作和生活水平有了很大的提高，高级住宅、公寓、商业楼盘越来越多，易燃、可燃材料的使用使得火灾隐患大大增加，尤其是高大空间场所和高堆垛高货架场所。特殊应用消防喷头是涉及喷头技术领域，尤其是一种特殊应用喷头，消防喷头通过密封件和玻璃球配合来达到端面密封，具体来说，合理设置球座在消防喷头的通道内，玻璃球压住球座，使得球座和通道上之间紧密贴合。而在一些特殊的环境中，需要采用大流量的喷头，这个传统结构存在玻璃球载荷过大，易造成误启动，同时传统的喷头运输过程中玻璃球会出现碰撞，出现损失。本设计对现有技术中的不足，提供了一种特殊应用喷头。

关键词：特殊应用喷头；玻璃球；设计

1、前言

1.1技术背景

当建筑物中采用扩大覆盖面积洒水喷头时，需要注意的是，《喷规》要求其布置空间顶板采用水平、光滑的顶板且不应 有障碍物，并应采用正方形布置形式。所以，扩大覆盖面积洒水喷头一般布置在无梁板楼盖或平吊顶下方，并应取得当地消防部门的许可。为解决传统的喷头运输过程中玻璃球会出现碰撞，出现损失的问题，本实用新型通过下述技术方案得以解决：一种特殊应用喷头括喷头主体，所述主体包括框架和玻璃球 ，所述玻璃球通过第一支撑架和第二支撑架设置在所述框架中心的一侧，所述玻璃球的正投影阴影位于框架最短一侧的投影阴影之中。本次设计的特殊应用喷头，一种特殊应用喷头括喷头主体，所述主体包括框架和玻璃球 ，所述玻璃球通过第一支撑架和第二支撑架设置在所述框架中心的一侧，所述玻璃球的正投影阴影位于框架最短一侧的投影阴影之中。通过第一支撑架和第二支撑架将玻璃球设置在框架中心一侧且靠近在通道的一侧，实现玻璃球受热速度降低即减慢反应速度，同时该设置的玻璃球在运输和安装过程中不容易碰撞。

1.2提出问题

特殊应用喷头不是某单一型号的喷头，而是一类喷头。换句话说，只要符合《自动喷水灭火系统 第 22 部分：特殊应用喷头》规定的性能要求，均可称之为特殊应用喷头，也均可用于高大空间场所。传统的消防喷头通过密封件和玻璃球配合来达到端面密封，具体来说，合理设置球座在消防喷头的通道内，玻璃球压住球座，使得球座和通道上之间紧密贴合。而在一些特殊的高温环境中，这个传统结构反应速度过快，会造成误启动，同时传统的喷头运输过程中玻璃球会出现碰撞，出现损失。新型特殊应用消防喷头设计设置顶紧螺杆螺纹穿过框架内侧，所述顶紧螺杆一端与第一支撑架相抵。框架中设置通道，所述通道贯穿设置在框架中，且在通道中设置用于密封的球座，在所述球座上设置密封垫。第一支撑架和第二支撑架一侧转动连接，所述第二支撑架另一侧抵连在球座上。在框架外侧设置溅水盘，所述溅水盘用于将通过所述通道的水散开。

2、设计内容

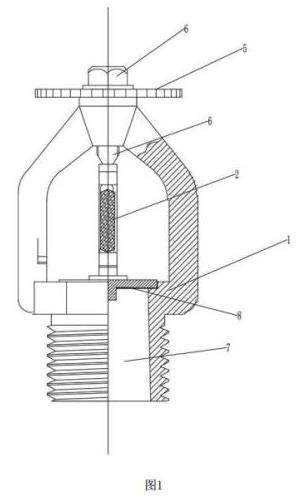

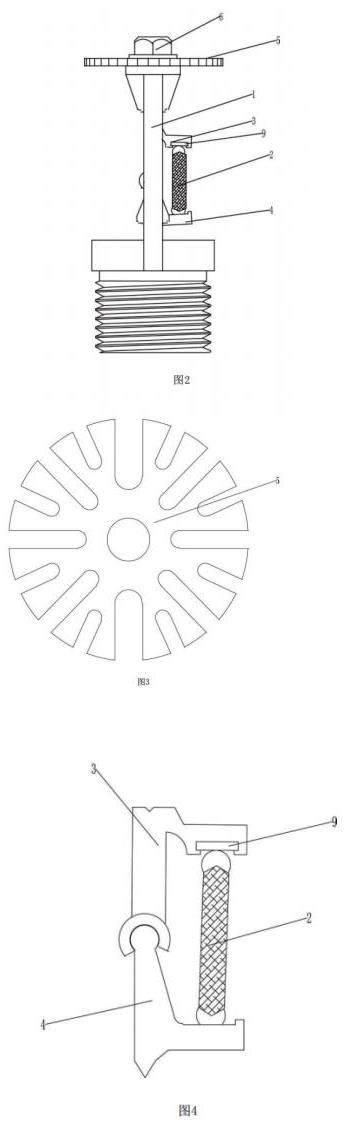

该设计的主要结构是由5个部分组成，如图1-4所示。

一种特殊应用喷头，包括喷头主体，所述主体包括框架1和玻璃球2 ，所述框架1包括通道7，所述通道7贯穿框架1的一侧，在所述通道7中设置球座，所述球座用于密封通道7，使得水在喷头在此处断开，为了进一步增强球座的密封性，优选的，在所述球座上且在通道7的内部设置密封垫8，实现球座抵在通道7时密封性良好。

1－在框架1上且在通道7的一侧的外侧设置螺纹，螺纹用于与水管连接，实现当球座位于通道7中时，水不会通过水管进入框架1之中，在框架1上且在通道7的另一侧的外侧设置溅水盘5，如果通道7打开时，水从通道7流出至溅水盘5，水流将会散开，实现对下方进行喷水。

2－框架1中部设置空心区与，且通道7的中心和溅水盘5的中心连线位于该空心区，在所述空心区中设置第一支撑架3和第二支撑架4，所述第一支撑架3和第二支撑架4转动连接，且在所述第一支撑架3和第二支撑架4之间设置玻璃球2，在所述第一支撑架3上设置铜座9，所述玻璃球2卡在铜座9和第二支撑架4之间，喷头主体，所述主体包括框架和玻璃球，其特征在于：所述玻璃球通过第一支撑架和第二支撑架设置在所述框架中心的一侧，玻璃球的正投影阴影位于框架最短一侧的投影阴影之中。设置顶紧螺杆螺纹穿过框架内侧，所述顶紧螺杆一端与第一支撑架相抵。框架中设置通道贯穿设置在框架中，且在通道中设置用于密封的球座，在所述球座上设置密封垫。第一支撑架和第二支撑架一侧转动连接，所述第二支撑架另一侧抵连在球座上。框架外侧设置溅水盘，所述溅水盘用于将通过所述通道的水散开。玻璃球 （2）的熔点为68℃第一支撑架上设置铜座。

3－将第二支撑架4不转动连接的一端与球座相抵，在第一支撑架3的不转动一端则与顶紧螺杆6相抵，而所述顶紧螺杆6从具有溅水盘5一侧穿入框架1至空心区与所述顶紧螺杆6相抵，实现在玻璃球2完好的情况下，球座不会被顶开。主体包括框架和玻璃球，当喷头周围温度上升，铅黄铜制的框架1快速将温度传递到不锈钢的第 一支撑架3和第二支撑架4上，第一支撑架3和第二支撑架4慢速传递温度将玻璃球2炸开，使 得第一支撑架3和第二支撑架4之间没有相抵的力，水自然突破球座向溅水盘5喷射，由溅水 盘5散开向下方喷洒。

4－所述第一支撑架3和第二支撑架4的材料优选为不锈钢，而所述框架1则优选为铅黄铜制，而数据表明在铅黄铜的导热率在70‑183瓦/米·度，而所述不锈钢的导热率在16瓦/米·度，同时第一支撑架3和第二支撑架4与框架1之间的支撑受力为1：7的杠杆，大大降低了玻璃球的载荷，而本实施例中，玻璃球2的极限温度为68℃，因此在该差异下，实现玻璃球2升温速度变慢，而爆炸速度变慢，即有效的延长反应时间，通过第一支撑架和第二支撑架将玻璃球设置在框架中心一侧且靠近在通道的一侧，实现玻璃球受热速度降低即减慢反应速度，同时该设置的玻璃球在运输和安装过程中不容易碰撞。

5－第一支撑架3和第二支撑架4设置在框架1的投影之中，将溅水盘5和通道7进行比对，两者之间取其较短的一侧，在本实施例中选出通道7一侧，将框架1沿着通道7一侧的正向投影与玻璃球2的正向投影进行比较，实现玻璃球2的投影阴影始终在较短一侧的框架1的投影阴影之中，实现在包装和运输时，不容易磕碰到玻璃球2，减少因该方式造成的磕碰的损失

6－工作原理：当喷头周围温度上升，铅黄铜制的框架1快速将温度传递到不锈钢的第一支撑架3和第二支撑架4上，第一支撑架3和第二支撑架4慢速传递温度将玻璃球2炸开，使得第一支撑架3和第二支撑架4之间没有相抵的力，水自然突破球座向溅水盘5喷射，由溅水盘5散开向下方喷洒，通过第一支撑架和第二支撑架将玻璃球设置在框架中 心一侧且靠近在通道的一侧，实现玻璃球受热速度降低即减慢反应速度，同时该设置的玻 璃球在运输和安装过程中不容易碰撞。通过下述技术方案得以解决：一种特殊应用喷 头括喷头主体，所述主体包括框架和玻璃球 ，所述玻璃球通过第一支撑架和第二支撑架设 置在所述框架中心的一侧，所述玻璃球的正投影阴影位于框架最短一侧的投影阴影之中。

3、新型特殊应用消防喷头操作流程

3.1新型特殊应用消防喷头在内部的运动流程

该新型特殊应用消防喷头一种特殊应用喷头，包括喷头主体，所述主体包括框架和玻璃球，工作原理：当喷头周围温度上升，铅黄铜制的框架快速将温度传递到不锈钢的第一支撑架和第二支撑架上，同时第一支撑架和第二支撑架与框架1之间的支撑受力为1：7的杠杆，大大降低了玻璃球的载荷，第一支撑架和第二支撑架慢速传递温度将玻璃球炸开，使得第一支撑架和第二支撑架之间没有相抵的力，水自然突破球座向溅水盘喷射，由溅水 盘散开向下方喷洒。 其特征在于：所述玻璃球通过第一支撑架和第二支撑架设置在所述框架中心的一侧，所述玻璃球的正投影阴影位于框架最短一侧的投影阴影之中。一种特殊应用喷头，其特征在于：设置顶紧螺杆螺纹穿过框架内侧，所述顶紧螺杆一端与第一支撑架相抵。 所述框架中设置通道，所述通道贯穿设置在框架中，且在通道中设置用于密封的球座，在所述球座上设置密封垫。第一支撑架和第二 支撑架一侧转动连接，所述第二支撑架另一侧抵连在球座上。在框架外侧设置溅水盘 所述溅水盘用于将通过所述通道的水散开。玻璃球的熔点为68℃。第一支撑架上设置铜座。

3.2设备优化路径

该设计通过第一支撑架和第二支撑架将玻璃球设置在框架中心一侧且靠近在通道的一侧，且喷头的工作载荷有1：7的杠杆，使玻璃球为低载荷，实现玻璃球受热速度降低即减慢反应速度，同时该设置的玻璃球在运输和安装过程中不容易碰撞。特殊应用喷头括喷头主体，所述主体包括框架和玻 璃球 ，所述玻璃球通过第一支撑架和第二支撑架 设置在所述框架中心的一侧，所述玻璃球的正投 影阴影位于框架最短一侧的投影阴影之中。可用于民用建筑和厂房高大空间场所以及仓库的标准覆盖面积洒水喷头， 包括非仓库型特殊应用喷头和仓库型特殊应用喷头。框架1中部设置空心区与，且通道7的中心和溅水盘5的中心连线位于该空心 区，在所述空心区中设置第一支撑架3和第二支撑架4，所述第一支撑架3和第二支撑架4转 动连接，且在所述第一支撑架3和第二支撑架4之间设置玻璃球2，在所述第一支撑架3上设 置铜座9，所述玻璃球2卡在铜座9和第二支撑架4之间。将第二支撑架4不转动连接的一端与球座相抵，在第一支撑架3的不转动一端则与 顶紧螺杆6相抵，而所述顶紧螺杆6从具有溅水盘5一侧穿入框架1至空心区与所述顶紧螺杆 相抵，实现在玻璃球2完好的情况下，球座不会被顶开。第一支撑架和第二支撑架的材料优选为不锈钢，而所述框架则优选为铅黄铜制，而数据表明在铅黄铜的导热率在70183瓦/米·度，而所述不锈钢的导热率在16瓦/ 米·度，同时第一支撑架和第二支撑架与框架之间的支撑受力为1：7的杠杆，大大降低了玻璃球的载荷，而本实施例中，玻璃球2的极限温度为68℃，因此在该差异下，实现玻璃球2升温速度变慢，而爆炸速度变慢，即有效的延长反应时间。第一支撑架和第二支撑架设置在框架的投影之中，将溅水盘和通道进行比对，两者之间取其较短的一侧，选出通道一侧，将框架沿着通道一侧的正向投影与玻璃球的正向投影进行比较，实现玻璃球2的投影阴影始终在较短一侧的 框架的投影阴影之中，实现在包装和运输时，不容易磕碰到玻璃球，减少因该方式造成的 磕碰的损失。高大空间场所自动喷水灭火系统的设计并非 仅有喷水强度和作用面积等基本指标，还须对喷头性能提 出 要 求 。通过第一支撑架和第二支撑架将玻璃球设置在框架中心一侧且靠近在通道的一侧，实现玻璃球受热速度降低即减慢反应速度，同时该设置的玻璃球在运输和安装过程中不容易碰撞。随着建筑物类型越来越多，各种非标准喷头布置的空间越来越复杂，从平面尺寸、高度、环境温度等方面，对喷淋系统提出了更多更难的要求。

3.3新型特殊应用消防喷头的使用路径

该新型特殊应用消防喷头是针对消防喷头通过密封件和玻璃球配合来达到端面密封，具体来说，合理设置球座在 消防喷头的通道内，玻璃球压住球座，使得球座和通道上之间紧密贴合。而在一些特殊的环境中，需要采用大流量的喷头，这个传统结构存在玻璃球载荷过大，易造成误启动，同时传统的喷头运输过程中玻璃球会出现碰撞，出现损失。以解决：一种特殊应用喷头括喷头主体，所述主体包括框架和玻璃球 ，所述玻璃球通过第一支撑架和第二支撑架设 置在所述框架中心的一侧，所述玻璃球的正投影阴影位于框架最短一侧的投影阴影之中。设置顶紧螺杆螺纹穿过框架内侧，所述顶紧螺杆一端与第一支撑架相抵。所述框架中设置通道，所述通道贯穿设置在框架中，且在通道中设置用于密封的球座，在所述球座上设置密封垫。第一支撑架和第二支撑架一侧转动连接，所述第二支撑架另一侧抵连在球座上。在框架外侧设置溅水盘，所述溅水盘用于将通过所述通道 的水散开。玻璃球的熔点为68℃。第一支撑架上设置铜座。通过第一支撑架和第二支撑架将玻璃球设置在框架中 心一侧且靠近在通道的一侧，实现玻璃球受热速度降低即减慢反应速度，同时该设置的玻 璃球在运输和安装过程中不容易碰撞。

结语

综上所述，文章介绍了一款新型特殊应用消防喷头的设计方案，并对新型特殊应用消防喷头的设计内容进行了说明。通过对新型特殊应用消防喷头的运行过程进行了展示来进一步地对新型特殊应用消防喷头效果进行了分析。通过这样的新型特殊应用消防喷头能够有效地防止传统的喷头运输过程中玻璃球会出现碰撞，出现损失问题的情况，解决措施为一种特殊应用喷头括喷头主体，所述主体包括框架和玻璃球 ，所述玻璃球通过第一支撑架和第二支撑架设 置在所述框架中心的一侧，所述玻璃球的正投影阴影位于框架最短一侧的投影阴影之中。
