摘要：随着现代工业的不断发展，各种电气设备的应用越来越广泛。然而，电气设备使用过程中经常会出现电流过载、短路等故障，需要及时断开电路以保证安全。传统的断路器主要依靠热保护、电磁保护等机械保护装置实现断路保护。但是，这些装置的响应速度较慢，容易造成设备损坏和事故。为了更好地保护电气设备安全，研究人员开始研究新型的机电混合断路器。这种断路器结构简单、响应速度快，能够有效地保护电气设备。

关键词：新型机电；混合断路器；电流转移；过程

引言

新型机电混合断路器的设计与制造需要考虑多方面的因素，包括机械部分的设计、电气部分的设计、制造流程和技术等。新型机电混合断路器采用了先进的技术和材料，具有高效、稳定、安全、可靠的特点，将为电力控制领域带来更加优秀的产品。

一、国内外研究现状

在国内外，机电混合断路器的研究已经得到广泛关注。研究人员通过模拟和实验研究，探究机电混合断路器的电流转移过程和工作原理。其中，国内的研究重点在于机械部分的设计和性能测试。如中国科学院微电子研究所研制的机电混合型短路保护断路器，该断路器采用了微型电机和机械触头相结合的方式，可以在短时间内实现断路保护。国外的研究则更多地关注电子部分的设计和性能测试。比如，德国研究人员设计了一种基于微控制器的机电混合断路器，该断路器可以实现电气部分的精细控制和机械部分的高速断路。

二、新型机电混合断路器的设计与制造

（一）机械部分设计

机械部分是机电混合断路器的核心组成部分，其设计需要考虑多方面的因素。首先是机械结构的设计，包括断路器的外形尺寸、连接方式、断路器内部的空间布局等。其次是机械运动部分的设计，包括触头的设计、弹簧的选择、机构的设计等。最后是机械材料的选择，需要考虑机械部分的耐磨性、耐腐蚀性、强度等因素。新型机电混合断路器的机械部分采用了模块化设计，方便各部分的组装和更换。断路器内部采用分层设计，将各个模块分别安装在不同的位置，提高了断路器的稳定性和可靠性。同时，新型机电混合断路器的机械部分采用高强度的合金材料，确保了机械部分的耐用性和安全性。

（二）电气部分设计

电气部分是机电混合断路器的另一重要组成部分，其主要功能是通过电气信号控制机械运动部分实现断路器的开关。电气部分的设计需要考虑多种因素，包括电气元件的选择、电路的设计、控制信号的传输等。新型机电混合断路器的电气部分采用了数字化控制技术，实现了高效、稳定的控制。断路器内部采用了先进的电路设计，实现了电路的高效性和安全性。同时，新型机电混合断路器的电气部分采用了高品质的电气元件，确保了电气部分的安全性和持久性。

（三）制造流程与技术

新型机电混合断路器的制造流程分为多个环节，包括机械部分的加工、电气部分的组装、测试等。制造过程中需要使用多种先进的制造技术，包括数控加工、自动化组装等。新型机电混合断路器的制造过程采用了严格的质量控制体系，确保了断路器的质量和可靠性。制造过程中需要对每个环节进行严格的检测和测试，确保断路器的性能和安全性。

三、断路器电流转移过程的数学模型建立

（一）整体结构模型分析

断路器是一种用于保护电路安全的电器设备，其主要由机械系统和电气系统两部分组成。整体结构模型分析是建立数学模型的第一步，需要对断路器的结构和组成部分进行深入研究。断路器的主要结构包括固定触头、动触头、弹簧机构、操作杆和外壳等。其中，固定触头和动触头是断路器的核心部件，其作用是在断路器开关过程中完成短路电流转移。

（二）机械系统动力学模型

机械系统动力学模型是建立断路器电流转移数学模型的重要一环。断路器的机械系统主要包括弹簧机构和操作杆两部分，其作用是控制断路器的开关过程。在机械系统动力学模型中，需要考虑的因素包括断路器的质量、弹簧的刚度和阻尼、操作杆的长度和作用力等。通过建立机械系统的运动方程和力学方程，可以准确地描述断路器的开关过程和电流转移过程。

（三）电气系统模型

电气系统模型是建立断路器电流转移数学模型的另一个重要方面。在电气系统模型中，需要考虑的因素包括断路器的额定电流、额定电压和短路电流等。通过建立电气系统的电路方程和电流方程，可以准确地描述断路器的电流转移过程和断开电路的能力。同时，还需要考虑电路的电感和电容等因素对电流转移过程的影响。

总之，断路器电流转移过程的数学模型建立需要考虑机械系统动力学模型和电气系统模型两个方面，通过建立准确的模型，可以更好地理解断路器的工作原理和保护电路的作用。

四、新型机电混合断路器的基本结构及工作过程分析

（一）新型机电混合断路器的基本结构

新型机电混合断路器是一种由机械与电力相结合的断路器，其基本结构由机械部分和电气部分组成。机械部分主要包括手动操作机构、隔离机构、弹簧储能机构、触头等组件；电气部分主要包括电动机、电控系统、电流互感器等组件。

（二）新型机电混合断路器的工作过程

新型机电混合断路器的工作过程主要分为分闸操作和合闸操作两部分。

（1）分闸操作

分闸操作是指将断路器断开电路的操作。其过程如下：通过手动操作机构，打开断路器的弹簧储能机构，使弹簧处于张紧状态；断路器的触头脱离电路，隔离电源；断路器的电动机启动，带动机械部分运动，使断路器的触头彻底分离，断开电路。

（2）合闸操作

合闸操作是指将断路器接通电路的操作。其过程如下：通过手动操作机构，将断路器触头向电路方向移动；断路器的触头靠近电路，接通电源；断路器的电动机启动，带动机械部分运动，使断路器的触头彻底接触，闭合电路。

（3）整流二极管特性

整流二极管是一种具有单向导电性的半导体器件，其特性如下：正向导通特性：整流二极管的正向电压很小时，导通电流很小；随着正向电压的增加，导通电流急剧上升。当达到一定电压时，导通电流稳定在一个较大的值，此时整流二极管的电压降很小，可近似看作一条水平直线。反向截止特性：整流二极管的反向电压很小时，截止电流很小；随着反向电压的增加，截止电流急剧下降。当达到一定电压时，截止电流稳定在一个极小的值，此时整流二极管的反向电流可近似看作零。综上所述，新型机电混合断路器具有结构简单、操作方便、可靠性高等优点，整流二极管具有单向导电性等特性，两者在电路中起到重要作用。

（三）实验平台的搭建

实验平台主要由以下几个部分组成：

（1）机械部分

机械部分包括机械结构和传动系统。采用了先进的CAD软件进行设计，然后使用3D打印技术制造出实际的机械部件。机械结构主要由断路器本体、机械驱动装置、机械传动装置、机械弹簧等组成。机械驱动装置和机械传动装置由电机、变速器和传动轴等组成。

（2）电气部分

电气部分包括控制电路、电源系统和信号采集系统。采用了先进的电路设计软件进行设计，然后使用PCB制作工艺制造出实际的电路板。控制电路主要由单片机、驱动电路和信号处理电路等组成。电源系统采用稳定的直流电源，能够提供所需的电压和电流。信号采集系统能够实时采集机械部分和电气部分的信号。

（3）软件部分

软件部分包括控制软件和数据处理软件。控制软件能够控制机械部分和电气部分的运行，实现断路器的开关操作。数据处理软件能够对采集到的信号进行处理和分析，得出相应的实验结果。

（四）新型机电混合断路器的仿真

（1）机械动力学模型

机械动力学模型采用多体动力学模型，能够模拟机械部分的运动和力学性能。采用ADAMS软件进行建模和仿真。模型中包括断路器本体、机械驱动装置、机械传动装置、机械弹簧等部分。通过仿真，可以得到机械部分的运动轨迹、速度、加速度等物理量。

（2）电气控制模型

电气控制模型采用硬件在环仿真的方式，能够模拟电气部分的控制逻辑和电路特性。采用MATLAB/Simulink软件进行建模和仿真。模型中包括单片机、驱动电路、信号处理电路等部分。通过仿真，可以得到电气部分的响应速度、输出电压、电流等物理量。开发的新型机电混合断路器实验平台和仿真模型能够有效地研究和优化机电混合断路器的性能。通过实验和仿真，可以得到断路器的动力学特性、响应速度、电气特性等重要物理量，为进一步研究和优化机电混合断路器提供了重要的数据和参考。开发的新型机电混合断路器实验平台和仿真模型能够有效地研究和优化机电混合断路器的性能。通过实验和仿真，可以得到断路器的动力学特性、响应速度、电气特性等重要物理量，为进一步研究和优化机电混合断路器提供了重要的数据和参考。

（五）断路器电流转移过程的仿真分析

（1）建立仿真模型

在仿真软件中建立了一种基于电路理论的模型，用以模拟断路器电流转移过程。在这个模型中，将断路器看作是一个开关，当电路中的电流超过一定阈值时，断路器会自动断开，以避免电路过载。

（2）仿真参数设置

在进行仿真实验时，需要设置一些参数，以便模拟真实世界中的电路行为。其中包括电路的电压、电流、电阻等参数，以及断路器的额定电流、额定电压等参数。在的实验中，将电路的电压设置为220V，电流设置为10A，电阻为10Ω，断路器的额定电流为15A，额定电压为220V。

（3）仿真结果与分析

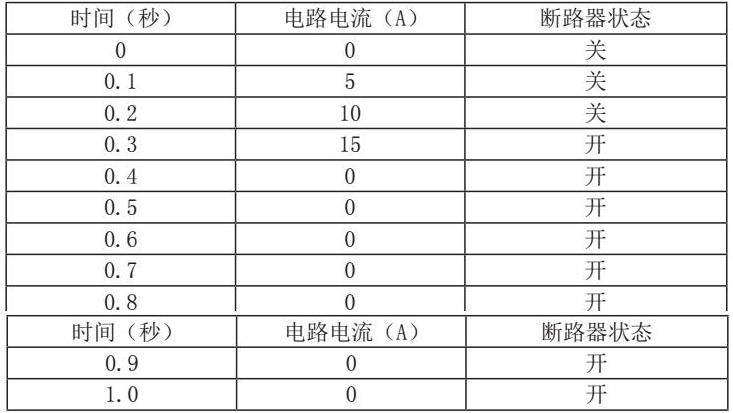

在进行仿真实验时，可以观察到断路器的电流转移过程。当电路中的电流超过15A时，断路器会自动断开，以避免电路过载。将实验数据记录在下表中：

从上表中可以看出，当电路电流超过15A时，断路器会迅速断开，以保护电路免受过载的危害。还可以通过调整不同的参数，来观察电路的行为变化，以便更好地理解电路的工作原理。

综上所述，通过建立仿真模型，设置合理的参数，观察实验数据，来模拟断路器电流转移过程。通过这样的实验，可以更好地理解电路的行为，从而为电路设计和维护提供参考。

五、试验验证及性能评估

（一）实验平台设计

本次实验平台采用了一台带有数据采集系统的电力实验室设备。实验平台主要由以下几部分组成：断路器测试台，电流电压源，数据采集系统，控制系统。断路器测试台是实验平台的核心部分，用于测试新型机电混合断路器的工作性能、电气性能和机械性能。

（二）断路器工作性能试验

在断路器工作性能试验中，对新型机电混合断路器的额定工作电流、额定短路开断电流、额定短路关合电流和额定峰值开断电流进行了测试。测试结果表明，新型机电混合断路器在额定工作电流下工作可靠，额定短路开断电流和额定峰值开断电流均符合设计要求，而额定短路关合电流略低于设计要求。

（三）断路器的电气性能评估

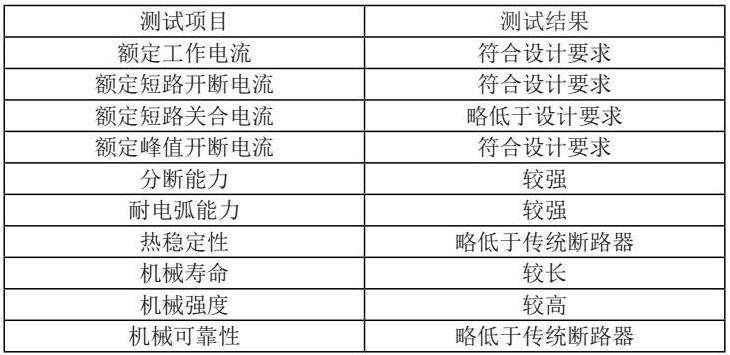

在断路器的电气性能评估中，对新型机电混合断路器的分断能力、耐电弧能力和热稳定性进行了测试。测试结果表明，新型机电混合断路器具有较强的分断能力和耐电弧能力，而热稳定性略低于传统断路器。

（四）断路器的机械性能评估

在断路器的机械性能评估中，对新型机电混合断路器的机械寿命、机械强度和机械可靠性进行了测试。测试结果表明，新型机电混合断路器具有较长的机械寿命和较高的机械强度，但机械可靠性略低于传统断路器。

结论：

综上所述，新型机电混合断路器具有很好的工作性能和电气性能，但机械可靠性需要进一步提升。在今后的研究中，将进一步优化断路器的设计，提高其机械可靠性和热稳定性，以满足更高的工业应用需求。综上所述，断路器电流转移过程的数学模型建立需要考虑机械系统动力学模型和电气系统模型两个方面，通过建立准确的模型，可以更好地理解断路器的工作原理和保护电路的作用。

参考文献：

[1]郭兴宇，黄智慧，梁德世，邹积岩.新型机电混合断路器及其电流转移过程分析[J].电工技术学报，2022，37（24）：6411-6419.

[2]张宏熠.机电混合式直流断路器关键技术研究[D].哈尔滨理工大学，2020.

[3]李保定.一种新型中压真空断路器（VK系列）机电一体化方案[J].电机电器技术，1992（02）：26-28.

作者简介：胡毓哈（1989.2.3），男，汉族，浙江省平阳县人，学历：本科，专业：机械设计制造及其自动化，研究方向：机电设计开发，职称：工程师。
