摘要：随着时代的要求，高职院校电子电工类专业越来越重视学生理论创新才能的培养。本文以《数字电子技术》课程教学为例，在教学中引用Proteus仿真软件，在激发学生学习兴趣、将原本复杂抽象的数子电子知识变得形象简单易懂、培养学生理论创新才能等方面均获得良好的教学效果。

关键词：Proteus仿真软件；《数字电子技术》；应用与研究

一、引言

随着科技的不断发展，电子技术已经深入到各个领域，数字电子技术已成为当今电子工程领域的基础。特别是在高职教育中，《数字电子技术》课程是一门非常重要的专业基础课。对于高职学生来说，掌握数字电子技术的基本理论和技能对其未来的职业发展具有重要意义。然而，高职数字电子技术内容比较抽象，学生基础参差不齐，采用传统的教学方法往往已无法满足现代教学的需求，无法让学生直观地理解并掌握课程内容。因此，如何改进教学方法，提高教学质量，成为了当前高职教育亟待解决的问题。本文旨在探讨Proteus仿真软件在高职《数字电子技术》课程教学中的应用，以其为改进该课程的教学方法和相关领域的研究提供参考。

二、Proteus仿真软件介绍

Proteus是一款功能强大的电路仿真软件，其在数字电子技术领域具有广泛的应用。它能够模拟电路的运行情况，并且可以直观地显示电路的输入输出关系。该软件具有丰富的元件库和强大的模拟功能，可以模拟各种数字和模拟电路的行为。同时，Proteus还提供了多种分析工具，如示波器、逻辑分析仪等，可以帮助学生更好地理解电路的工作原理。该软件具有以下特点：

（一）模拟真实环境

Proteus可以模拟实际的电子电路环境，学生可以在软件中构建各种数字电路，并通过仿真来观察电路的运行情况。

（二）直观性

Proteus的界面直观易懂，学生可以轻松地使用软件进行电路设计和仿真。

（三）实时分析

Proteus提供了实时分析功能，学生可以在仿真过程中观察信号的变化，从而更好地理解数字电路的工作原理。Proteus提供了多种分析工具，如电压、电流、频率等，可以帮助学生更好地了解电路的性能和参数。

（四）丰富的元件库

Proteus拥有庞大的元件库，包含了各种数字和模拟元件，方便学生进行电路设计。

（五）自定义功能

学生可以根据自己的需求，自定义电路元件和参数，以实现特定的电路设计目标。

（六）易学易用

Proteus的操作简单易懂，学生可以在短时间内掌握基本操作方法，从而更好地进行电路设计和仿真。

三、基于Proteus仿真软件的教学应用

（一）Proteus仿真软件在教学应用中的教学策略

在高职《数字电子技术》课程中，利用Proteus仿真软件进行教学可以有效地提高教学质量。首先，通过仿真演示，可以让学生更加直观地理解电路的工作原理和数字电子技术的实际应用。其次，利用Proteus的模拟功能，可以让学生自己动手进行电路设计，培养他们的实践能力和创新思维。最后，通过Proteus的分析工具，可以帮助学生更好地理解电路的性能和参数，提高他们的分析能力和解决问题的能力。具体可以采取以下教学策略有：

1．理论与实践相结合：在讲解理论知识的同时，结合Proteus仿真软件进行实践操作，让学生在实际操作中理解和掌握理论知识。

2．案例式教学：通过具体的案例演示，让学生了解数字电子技术的实际应用，并引导学生在Proteus中自行设计电路进行仿真。

3．互动式教学：在教学过程中，加强师生之间的互动交流，鼓励学生提出问题和解决问题，培养学生的主动性和创新性。

4．个性化教学：针对学生的不同需求和兴趣，引导学生在Proteus中自定义电路元件和参数，进行个性化的电路设计和仿真。

5．综合评价：将Proteus仿真软件的操作和应用纳入课程评价体系，以综合评价学生的学习效果和技能水平。

（二）Proteus仿真软件在教学应用中的优势

Proteus仿真软件在教学应用中具有多种优势，具体表现为：

1．提供丰富的虚拟元器件：Proteus软件提供了大量的虚拟元器件，包括各种集成电路、传感器、执行器等，可以满足各种电路设计和仿真的需求。

2．实现电路设计与仿真的统一：Proteus软件将电路设计与仿真紧密地结合在一起，可以在设计阶段就对电路进行仿真验证，提高设计的准确性和可靠性。

3．支持多种单片机仿真：Proteus软件支持多种单片机的仿真，包括8051、AVR、PIC等，可以帮助学生更好地理解和掌握单片机的应用。

4．提供虚拟仪器和测试环境：Proteus软件提供了虚拟仪器和测试环境，可以在仿真过程中进行实时测试和调试，帮助学生更好地理解和掌握电路的工作原理和性能。

5．降低教学成本：Proteus软件可以在计算机上进行电路设计和仿真，避免了传统实验教学中需要购买大量元器件和设备的成本，降低了教学成本。

6．提高教学效率：Proteus软件可以帮助学生更快地掌握电路设计和仿真的技能，提高教学效率。同时，教师可以通过Proteus软件进行演示和教学，使学生更加直观地理解和掌握相关知识。

7．培养学生的创新能力：Proteus软件提供了丰富的元器件和测试环境，可以帮助学生进行电路设计和创新实践，培养学生的创新能力和实践能力。

基于以上优势，Proteus仿真软件在教学应用中具有广泛的应用前景，可以用于电子类专业的电路基础、电子技术、单片机原理与应用等课程的教学中。

四、教学案例分析

为了验证Proteus仿真软件在高职《数字电子技术》课程教学中的效果，我们进行了两个教学案例分析。

（一）组合逻辑电路的设计案例分析

在这里选取了“组合逻辑电路的设计方法”内容作为案例，该内容组合逻辑电路是数字电子技术中的基本内容之一，是学习和掌握其他复杂数字电路的基础。具体内容如下：

1．首先通过理论讲解介绍了组合逻辑电路的基本概念、工作原理和设计方法。

2．然后利用Proteus仿真软件构建了一个三人表决器（组合逻辑电路）的仿真模型，见图下（1）所示；

3．演示仿真了其工作过程和输入输出关系，通过电路中三个逻辑输入、灯的亮灭模拟输出来实现模以仿真展示电路功能。学生们在观察仿真过程中表现出了浓厚的学习兴趣和积极性，更容易理解了组合逻辑电路的设计方法及其工作原理和应用。

4．然后引导学生根据组合逻辑电路的设计要求，自己进行在Proteus中绘制电路图、选择合适的元器件、进行电路调试和仿真。通过实践验证理论的知识，更能对知识加深理解和巩固。

5．最后组织学生进行小组讨论和总结，让学生互相交流学习心得和体验，共同提高学习效果。

6．教学评价。首先可以通过观察学生的实际操作和讨论情况，评价学生对组合逻辑电路设计和仿真的掌握程度；其次还可以通过学生的作品展示和讲解，评价学生的学习成果和创新能力；最后还可以通过问卷调查和个别访谈，了解学生对Proteus仿真软件的使用感受和学习体验。

（二）案例2编码器案例分析

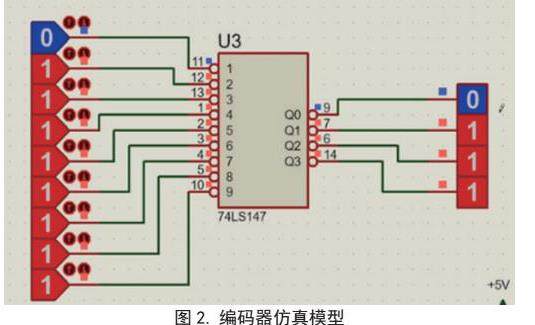

我们知道，在讲述编码器时，通常都是列出一个真值表，通过真值表来讲解说明编码的过程，这样抽象又枯燥，不易理解。但是如果我们采用Proteus软件来构建一个实际编码器仿真模型，见下图2所示，再通过仿真模拟讲解分析，那就变理形象通俗易懂，让学生学习起来更容易接受。

Proteus仿真应用于数字电子技术课程教学中还有很多例子，例如简单的与非门、触发器等、综合复杂电路如数码管显示电路、四路抢答器电路、555定时器电路等。通过上述的一些案例分析，我们可以看出Proteus仿真软件既可以对于高职数字电子技术里的简单的某个逻辑电路器件仿真，也可以对整个项目综合电路进行模拟仿真。这将原本复杂抽象的数子电子知识变得形象简单易懂，让学生产生学习兴趣，易于接受和理解；同时这样通过Proteus软件仿真的一系列操作分析，学生除了学习理论知识外，还能通过自己动手设计和仿真，让他们不仅掌握了基本知识和设计方法步骤，同时还学会了如何利用Proteus进行电路设计和仿真分析，实现一举二得，大大的提高学习的效果。

五、结论与展望

通过本次研究，我们发现Proteus仿真软件应用于高职《数字电子技术》课程教学中能够较大提高教学质量和学生的学习效果，具有很好的应用前景。Proteus仿真软件的直观性和实时分析功能使得学生能够更好地理解和掌握数字电子技术的知识。利用Proteus进行辅助教学，可以让学生更加直观地理解电路的工作原理和数字电子技术的实际应用，提高他们的实践能力和创新思维。Proteus仿真软件还可以帮助学生更好地理解电路的性能和参数，提高他们的分析能力和解决问题的能力。另外，通过自定义电路元件和参数进行电路设计，可以培养学生的创新思维和实践能力。因此，我们认为在高职《数字电子技术》课程中引入Proteus仿真软件进行教学是一种有效的教学方法。

然而，我们也意识到在应用Proteus仿真软件进行教学的过程中会遇到一些问题和挑战。例如，部分学生的计算机操作能力可能较弱，需要加强培训；另外，Proteus仿真软件的元件库虽然丰富，但也有一些元件可能无法直接在软件中找到，需要学生自行设计或寻找替代元件。因此，在未来的研究中，我们需要进一步探索如何更好地将Proteus仿真软件与高职《数字电子技术》课程教学相结合，以提高教学质量和学生的学习效果。

参考文献：

[1]张琴.基于Proteus的数字电子技术虚拟实验教学改革与实践[J].实验室研究与探索，2020，39（4）：226-230.

[2]郭超，王伟，王文华，等.基于Proteus的数字电子技术课程设计与实践[J].实验技术与管理，2019，36（10）：168-171.

[3]王海燕.Proteus仿真在数字电子技术实验教学中的应用研究[D].西安：西安建筑科技大学，2019.
