摘要：本论文研究了零冷水燃气热水器的控制方法，通过详细介绍其技术原理、控制方法及其优势与创新点，以及增压模式、防冻模式的工作原理和操作流程，并进行了实验验证与结果分析。实验结果表明该控制方法在常规使用、增压和防冻等多个方面表现出色，提高了用户体验和设备稳定性。

关键词：零冷水；燃气热水器；控制方法

引言：

随着燃气热水器在生活中的广泛应用，提升其性能和智能化水平成为研究的关键方向之一。本研究聚焦于零冷水燃气热水器的控制方法，旨在解决传统燃气热水器在零冷水循环过程中可能遇到的问题，提高其在不同使用场景下的适用性和便捷性。通过深入分析技术原理和控制方法，以及实验验证，本论文为零冷水燃气热水器的控制方法设计提供了全面而深入的研究。

1.技术原理

1.1燃气热水器结构和工作原理

燃气热水器作为一种重要的热水供应设备，其内部结构包括多个关键组件。首先，燃气热水器内部设有一体式离心水泵，这是其中的关键组件之一。离心水泵的设计使其能够有效地将水抽回到燃气热水器内，为后续的加热循环提供水源。

另外，燃气热水器的主水路包括进水管路、出水管路和回水管路。这些管路依次连接形成循环管路，为热水的循环加热提供了基础结构。内部还设有水流传感器、温度探头等感知设备，用于监测水流量和温度的变化。

燃气控制阀是燃气热水器的关键组件之一，安装在供气通路上。其主要作用是控制燃气的开度和通断，从而调节燃气的流量，实现热水的点火加热。水泵则安装在燃气热水器的主水路上，通过启动水泵，可以将回水管路中的水抽回到燃气热水器内，为循环加热提供必要的水源[1]。

1.2循环加热控制方法

在循环加热控制方法中，水泵的启动是关键的一步。通过软启动水泵，确保水流的平稳启动。水流传感器负责监测水流信号，判断是否满足燃气热水器的开启条件。若有水流信号，则启动燃气热水器动作，进入下一步骤。

回水管路的工作原理涉及将回水管路里的水抽回到燃气热水器内，以进行加热循环。这一过程通过水泵的运行和管路的设计实现，确保循环加热的有效性。

控制器在整个循环加热过程中发挥着关键的作用。通过出水温度探头和回水温度探头，控制器实时监测主水路的出水温度和回水温度。水泵连续运行的时间也被监测。

控制器根据温度和时间参数的检测结果，判断是否停止水泵，是否完成循环。在配风和恒温控制阶段，控制器通过检测出水温度和回水温度，实现热水器关火、水泵持续运行等智能控制。

通过以上技术原理的详细介绍，能够更好地理解零冷水燃气热水器的内部工作机制和循环加热控制方法的关键步骤。这为后续的实验验证和结果分析提供了理论基础。

2.零冷水燃气热水器的控制方法

2.1控制方法概述

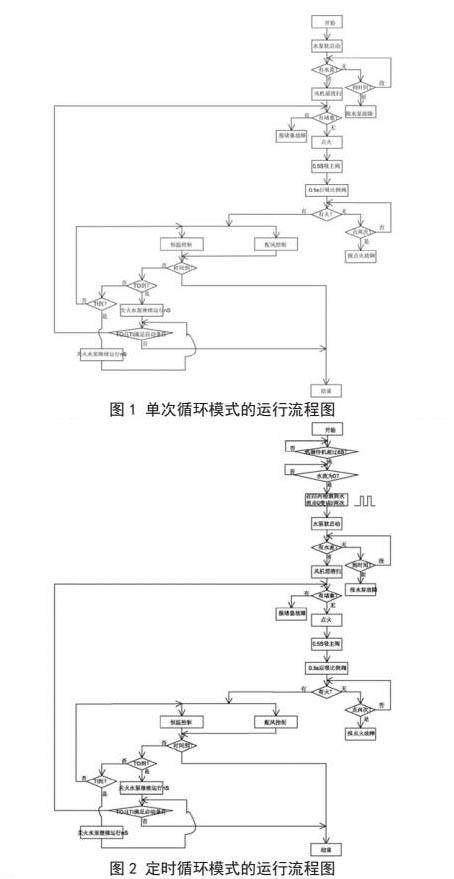

单次循环模式是零冷水燃气热水器的一种工作模式，其特点是在需要热水的时候，通过启动水泵和相应的控制流程，实现一次循环加热的过程。这种模式适用于用户需要快速获取热水的场景，例如瞬时的热水需求，如图1所示。

定时循环模式是一种智能化的工作模式，通过预设的定时循环指令，在特定时间段内自动启动零冷水燃气热水器，以确保用户在设定的时间内始终有热水供应。这种模式适用于用户有规律的用水需求，通过预先设置时间，提高热水器的使用便捷性。

2.2 操作步骤详解

在控制方法的操作步骤中，首先判断用户的需求模式。如果是单次循环模式，则直接启动水泵进行软启动。通过水流传感器检测水流信号，确保有水流以满足燃气热水器的开启条件。

通过水流信号的检测，判断是否满足燃气热水器的启动条件。如果检测到水流信号，表示达到开启条件，启动燃气热水器的动作。如果没有水流信号，判断是否满足水流检测时间，若满足，则判断水泵异常，发出水泵故障警报[2]。

一旦启动燃气热水器的动作，进行风机清扫检测，判断是否有堵塞。若有堵塞，发出风机堵塞故障警报；若没有堵塞，则控制器打开燃气控制阀通气燃烧加热，燃气热水器进入点火状态。

在点火后，通过一系列步骤，包括主阀吸合、燃气比例阀吸合、检测火焰信号等，实现燃气热水器的正常工作。在配风和恒温控制阶段，检测水泵运行时间、出水温度和回水温度，以实现智能的恒温控制。根据温度的判断结果，决定是否关闭燃气热水器和水泵。

在循环过程中，通过不断监测各项参数，判断是否出现异常情况。例如，出水温度和回水温度未达到设定条件、点火次数未达到要求等情况，都需要发出相应的故障警报。在异常情况下，及时关闭水泵和燃气热水器，确保安全和稳定的运行。

通过以上详细的操作步骤，零冷水燃气热水器的控制方法在不同工作模式下能够灵活、智能地满足用户的热水需求，同时通过异常处理机制保障了设备的安全可靠性。

3.控制方法的优势与创新点

3.1水温均衡与避免管道温度不稳定

零冷水燃气热水器的控制方法在循环加热过程中通过智能化的水温控制，实现了水温均衡的关键目标。通过出水温度探头和回水温度探头实时监测出水端和进水端的温度，控制器根据检测到的温度信息进行智能判断。当出水温度和回水温度无法满足设定条件时，系统会关闭水泵，结束循环，避免了管道中出现一节水管水温高、一节水管水温低的情况。这种水温均衡的设计有效解决了传统燃气热水器在零冷水循环功能执行时可能出现的水温不稳定问题，提高了用户在使用过程中的舒适感。

3.2定时循环模式的用户便利性

控制方法中引入的定时循环模式为用户提供了更为灵活和便捷的使用体验。通过接收定时循环指令，燃气热水器能够根据用户设定的时间自动启动，确保在用户需要热水的时候可以立即使用，而不必等待燃气热水器启动的时间。这种智能的定时功能不仅提高了用户的生活品质，还避免了因长时间等待导致的热水浪费，从而提高了燃气热水器的能效。

3.3温度感应和异常处理的智能化

在配风和恒温控制阶段，控制方法通过出水感温探头和回水感温探头对出水温度和回水温度进行实时监测。通过智能的温度判断，控制器可以自动调整燃气热水器的工作状态，包括关闭燃气热水器和水泵，以适应不同的使用场景。同时，在循环过程中，系统还具备异常处理功能，通过检测火焰、水流等参数，及时发出相应的故障警报，确保燃气热水器在异常情况下安全停止工作，提高了设备的可靠性和安全性[3]。

通过这些优势和创新点，零冷水燃气热水器的控制方法不仅在提供热水方面更加智能、高效，还在用户体验和设备安全性方面有了显著的提升。

4.增压模式与防冻模式

4.1增压模式的工作原理

增压模式是零冷水燃气热水器的一项重要功能，通过增加水流压力，提升用户在低水流量情况下的热水体验。工作原理如下：

待机状态下开启增压功能：在待机状态下，用户可以通过操作界面或相应的遥控器启动增压模式。

水流传感器检测：系统通过水流传感器检测当前水流信号，判断是否有水流。如果检测到水流信号，系统继续进行下一步操作；否则，系统持续检测水流信号。

确定启动条件：系统判断当前水流量是否小于设定的阈值（如5L），如果水流量小于设定值，系统确定达到热水器启动条件，开始启动热水器动作。

计算最大水流量：水泵启动后，系统计算控制器所设定温度下的最大水流量Qmax。

控制水泵转速：系统以Qmax为目标水流，智能控制水泵的转速，以确保在增压模式下达到设定的水流量。

检测水流下降：系统实时检测水流是否在1秒内下降50％，如果水流下降超过阈值，则关闭水泵，退出增压模式[4]。

4.2防冻模式的工作原理

防冻模式是燃气热水器在低温环境下的一项关键功能，通过监测回水管道内温度，防止水管结冰。工作原理如下：

待机状态下温度检测：系统在待机状态下周期性地检测回水管道内的温度。

检测回水温度：当检测到回水温度低于启动温度时，系统进入防冻模式。

判断待机时间：系统判断燃气热水器待机时间是否超过30分钟，以确保系统处于长时间闲置状态。

回水温度设定：根据当前回水温度，系统选择相应的回水温度设定值。如果回水温度低于2℃，系统将回水温度设定为30℃，否则设定为35℃。

执行单次循环：系统启动燃气热水器执行一次单次循环，确保在防冻模式下热水循环，防止水管结冰。

4.3增压与防冻模式的操作流程

用户操作：用户可以通过操作界面或遥控器选择增压模式或防冻模式。

系统响应：系统根据用户选择执行相应的模式，启动水泵、燃气控制阀等组件。

参数设定：系统根据当前工作状态设定相应的参数，如增压模式下设定目标水流量，防冻模式下设定回水温度。

模式执行：系统执行相应模式，监测水流信号、水温变化等参数，确保增压或防冻功能正常运行。

通过增压模式和防冻模式的智能设计，零冷水燃气热水器在不同使用场景下能够更灵活、智能地满足用户的需求，提高了设备的实用性和适用性。

5.实验验证与结果分析

5.1实验设计

为了验证零冷水燃气热水器控制方法的有效性和稳定性，设计了一系列实验，涵盖了常规使用、增压模式、防冻模式等多个方面。实验设计包括以下关键步骤：

常规使用实验： 模拟用户正常使用热水器的场景，观察热水器在不同水流条件下的性能表现，包括水温稳定性、点火速度等。

增压模式实验： 通过设置低水流条件，验证增压模式的启动和运行情况，关注水流量的提升程度和系统的稳定性。

防冻模式实验： 在低温环境下进行防冻模式实验，监测回水管道的温度变化，验证防冻模式对防止水管结冰的效果。

5.2结果讨论

常规使用实验结果： 实验结果表明，在常规使用场景下，零冷水燃气热水器表现出良好的水温稳定性和快速点火的特性，符合用户的基本需求。

增压模式实验结果： 增压模式下，系统成功提高了水流量，确保了用户在低水流条件下依然能够享受到稳定的热水供应。水泵的智能控制保证了增压过程的平稳运行。

防冻模式实验结果： 防冻模式在低温环境下有效防止了水管结冰的情况，回水温度得到有效控制，确保了系统的正常运行。

通过对实验数据的详细分析，验证了零冷水燃气热水器控制方法在不同工作模式下的可靠性和智能化水平，证明了其在提升用户体验和设备稳定性方面的优势。这些实验结果为该控制方法的实际应用提供了有力的支持。

6.结束语

通过对零冷水燃气热水器控制方法的设计与研究，深入理解了其内部工作机制和在不同工作模式下的灵活应用。实验结果验证了该控制方法在常规使用、增压和防冻等场景下的出色表现，为提高用户体验和设备可靠性提供了切实可行的解决方案。期待这一研究为未来燃气热水器领域的发展提供有益的启示，推动更多智能化、高效能的热水供应设备的推出。

参考文献：

[1]张其，杨湛，劳耀荣，林锐兴.低氮型燃气热水器风机控制方法研究与应用[J].日用电器，2023（11）：145-148.

[2]徐博强，张沛超，何光宇，赵建立.基于主从博弈的热水器集群的负荷准线控制方法[J].中国电机工程学报，2022，42（21）：7785-7797.DOI：10.13334/j.0258-8013.pcsee.211678.

[3]蒋彦炜. 快速燃气热水器温度控制算法研究与应用[D].东南大学，2021.DOI：10.27014/d.cnki.gdnau.2021.002717.

[4]廖董得，李然，刘婷，刘寅生.热水器出水温度控制装置及方法[J].轻工科技，2021，37（03）：56-57.
