摘  要：本研究聚焦于火力发电厂的选择性催化还原（SCR）系统，旨在探究喷氨量、氮氧化物排口值与氨逃逸率的相互作用。通过对500份样本数据进行深入分析，本研究发现当氮氧化物排口值维持在25-28ppm的最优区间内，可以有效降低氨逃逸率，同时实现氮氧化物的有效减排。研究强调了精确控制喷氨量在优化SCR系统效率和最小化环境影响方面的重要性。此外，研究还探讨了定期维护和催化剂更换对于维持系统高效运行的必要性。本研究为火力发电厂优化氮氧化物排放控制提供了实践指导，强调了经济效益与环境保护之间的平衡。

关键词：SCR系统；氮氧化物排放；氨逃逸平衡

一、研究背景与重要性

氮氧化物（NOx），作为一类关键的空气污染物，对环境和公共健康构成了严重威胁。它们不仅是酸雨和水体酸化的原因，也是光化学烟雾和PM2.5等细颗粒物的前体物质。由于火力发电厂是氮氧化物的主要排放源，其排放控制对改善空气质量尤为关键。因此，优化发电厂中的脱硝技术，特别是选择性催化还原（SCR）系统，具有重要的环境意义和社会价值。

SCR系统的有效应用能显著降低NOx排放，减轻氮氧化物对健康的潜在影响，如缓解呼吸系统疾病和心血管问题。然而，SCR过程中未反应的氨有可能逃逸到大气中，与酸性物质反应生成PM2.5，对空气质量产生不利影响。本研究专注于我厂#4机组在特定工况下氨的平衡情况，旨在深入探讨氨逃逸与氮氧化物排放之间的相互关系，并通过氨的使用量优化与排放控制来有效降低氨逃逸，进而减少氮氧化物的排放。这种氨与氮氧化物的平衡不仅是环境保护的要求，也关系到运行成本和效率的优化。

在SCR系统中，氨的供给量需要精确控制，以确保与氮氧化物的有效反应。在1000MW的机组工况下，供氨流量达到346kg/h，而未反应的氨量为10.7kg/h（相当于3.6ppm）。在SCR系统的环境影响方面，氨作为大气中唯一的碱性气体，具有与水和酸性物质反应的独特性质。这种性质使得氨在大气湿度升高时，更易与水反应，形成亚硫酸和亚硝酸，进而在适宜条件下转化为硫酸和硝酸，并与氨中和反应生成颗粒态硫酸铵和硝酸铵，成为PM2.5的一部分。因此，氨的精细管理是降低空气污染和维持环境平衡的关键。

二、火电厂脱硝SCR系统概述

火力发电厂的选择性催化还原（Selective Catalytic Reduction， SCR）系统是当前用于控制氮氧化物（NOx）排放的主要技术之一。氮氧化物是空气污染的重要源头，对大气质量和人类健康有显著影响。SCR系统的核心是使用催化剂来促进氨与氮氧化物的反应，从而将氮氧化物还原为氮气和水，这两者对环境相对无害。

SCR系统的工作原理基于化学还原过程。在此系统中，氨（NH3）作为还原剂被注入烟气中。随后，在催化剂的作用下，氨与烟气中的氮氧化物反应，生成氮气（N2）和水蒸气（H2O）。这一过程主要在高温下进行，通常在锅炉的烟气出口或者省煤器之后进行。SCR系统的效率高，能够去除高达90%以上的氮氧化物。然而，此过程中产生的未反应氨是环境管理的一大挑战。在SCR系统的设计和运行中，必须综合考虑氨的供应量、反应效率以及氨逃逸的控制，以确保NOx被有效减排，同时最小化氨对环境的潜在负面影响。

SCR技术的关键在于催化剂的选择和管理。常见的催化剂包括钛酸钒、钼和钨。催化剂的效率会随时间降低，因此需要定期更换或再生。另外，催化剂的选择和操作条件（如温度、氨的投加量和烟气的化学性质）对系统的效率和持久性有显著影响。因此，优化SCR系统以平衡氮氧化物的减排与副作用（如氨逃逸）是当前的研究热点。

三、氮氧化物排口值与氨逃逸率的关系

1. 数值拟合分析

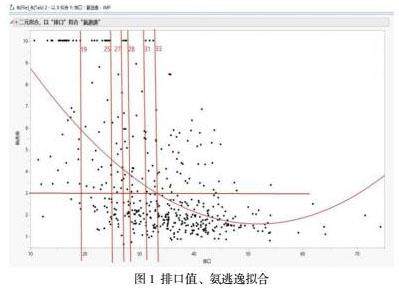

在火力发电厂的污染控制中，氮氧化物排口值与氨逃逸率的关系是衡量脱硝效率和环境影响的重要指标。对于#4机组，我们采集了500份氨逃逸率样本，并结合氮氧化物排口值进行了数值拟合，以分析两者之间的定量关系。图中横坐标表示氮氧化物的排口值（ppm），纵坐标表示氨逃逸率（ppm）。

数值拟合结果揭示了一个明显的趋势：当氮氧化物排口值高于33ppm时，氨逃逸率普遍低于3ppm，未观察到超过10ppm的氨逃逸率。这一区域内的数据点相对集中，显示出较低的氨逃逸率，这表明在较高排口值的工况下，SCR系统能够更有效地利用氨进行脱硝反应，减少氨的逃逸。

然而，当排口值低于25ppm时，氨逃逸率的数据点分布变得相对分散，且10ppm以上的逃逸率出现得较多。特别是当排口值低于19ppm时，高逃逸率的数据点明显增多。这可能表明在低排口值工况下，由于SCR系统反应接近饱和，未反应的氨增多，导致氨逃逸现象加剧。

2.环境影响及操作建议

氨逃逸问题在脱硝过程中不容忽视，因为它直接关联到环境保护和大气质量控制。氨作为唯一的碱性气体，能与大气中的酸性成分反应，形成细小颗粒物，加剧PM2.5污染问题。因此，控制氨逃逸不仅是实现污染减排的需要，也是减少二次污染的关键。

基于数值拟合的结果，推荐在进行深度减排策略规划时，将#4机组的氮氧化物排口值控制在25至28ppm的范围内。这一控制策略能够在保证低氮氧化物排放的同时，最大限度地减少氨的逃逸。在这一排口值范围内，氨的利用率相对较高，氨逃逸率保持在一个较低的水平，有利于环境保护，并且可以减少对设备的腐蚀风险。

四、喷氨量对氨逃逸率的影响

1. 数值拟合及其环境意义

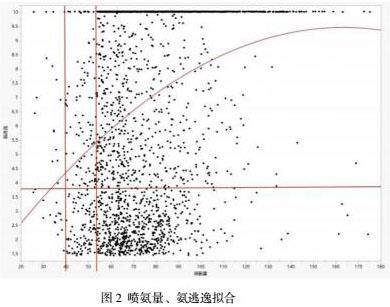

在SCR系统中，合理控制喷氨量是确保氨充分参与脱硝反应的关键。过量喷氨不仅会导致氨逃逸，还会增加运营成本，甚至可能引起催化剂的中毒。为了定量理解喷氨量对氨逃逸率的影响，本研究对#4机组进行了500份喷氨量与氨逃逸率的数值拟合分析。从所提供的图表中，我们可以看到喷氨量（横坐标，单位kg/h）与氨逃逸率（纵坐标，单位ppm）之间的关系。

数值拟合显示，当喷氨量低于40kg/h时，氨逃逸率得到有效控制，表现为较低的逃逸率。在喷氨量介于40kg/h到54kg/h之间时，氨逃逸率呈现中等水平。然而，当喷氨量超过54kg/h时，氨逃逸率显著增高，表明过量的氨没有完全参与反应，而是直接逃逸到大气中。这种现象不仅造成了资源浪费，还可能对大气质量产生负面影响，尤其是促进了细颗粒物PM2.5的生成。

2. 操作建议及经济考量

根据数值拟合结果，为了有效控制氨逃逸，同时考虑到经济效率，建议在SCR系统中实施深度减排时，将喷氨量控制在54kg/h以下。这一操作策略旨在优化氨的使用效率，减少无效消耗，同时避免由于氨逃逸导致的环境问题。

在实际操作中，喷氨量的控制应当根据实时的烟气成分分析和催化剂的活性进行调整，以确保脱硝效率和经济效益的最大化。管理层应考虑投资于高精度的氨注入控制系统和连续排放监测系统，以实现更精确的喷氨量控制。此外，通过对SCR系统进行定期维护和催化剂的更换或再生，可以保持脱硝效率，减少氨的逃逸。

五、脱硝运行试验数据分析

1. 数据分析与解读

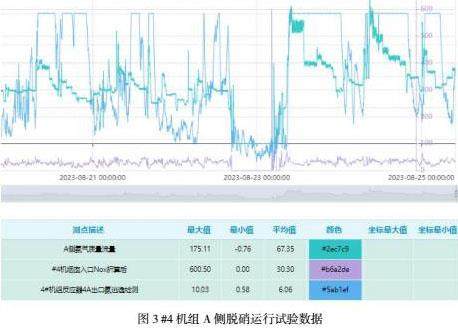

在脱硝运行试验中，理解数据的波动和平均水平对于评估SCR系统的性能至关重要。提供的数据指标涵盖了A门复气质量流量、#4机组烟气入口NOx浓度以及4#机组反应器A侧出口的氨逃逸连续监测情况。具体数据表现如下：

A门复气质量流量显示了最大值为175.11kg/h，最小值为-0.76kg/h，平均值为67.35kg/h。该数据的波动可能受到烟气流量、温度等多种因素影响，反映了实际操作中的复气量控制精度和稳定性。

#4机烟气入口NOx浓度折算后的最大值为600.50ppm，最小值为0.00ppm，平均值为30.30ppm。这个浓度范围表明脱硝系统面临的挑战性，尤其是在高NOx浓度条件下保持有效脱硝。

4#机组反应器A侧出口复逃连检测的氨逃逸监测数据，最大值为10.03ppm，最小值为0.58ppm，平均值为6.06ppm。氨逃逸率的这些数值对于评估SCR系统的氨使用效率和环境影响具有重要意义。

从这些数据中，可以推断出SCR系统的运行状况和性能。例如，平均的氨逃逸率6.06ppm表明在大多数情况下，系统能够有效控制氨的逃逸。然而，10.03ppm的最大值可能指出在某些极端工况下，氨的使用效率降低，或者SCR反应器的性能不稳定。

2. 运行试验的意义与优化建议

稳定工况下，#4机组A侧的喷氨量约为55kg/h，对应的排口NOx浓度为25ppm，氨逃逸率约为3.6ppm。这个数据点位于氨逃逸率的平均值之下，表明在此工况下，SCR系统表现出色，氨的使用效率较高。

为了进一步优化SCR系统的性能，建议关注那些导致氨逃逸率增加的极端工况。这可能包括喷氨量过大、催化剂活性下降或烟气温度和流量的不利变化。通过实时监测这些参数的变化，并结合自动控制系统进行调整，可以确保SCR系统在各种工况下均能保持最佳性能。

定期维护和催化剂的更换对于保持系统的高效率和低氨逃逸率也是必要的。优化的喷氨策略应考虑到烟气NOx浓度的实时变化，以及催化剂床的温度分布和活性状态，这需要精确的控制系统和高质量的运行数据支持。通过持续的数据分析和系统优化，可以实现经济和环境目标的双重优化。

六、结论

研究通过分析火力发电厂的选择性催化还原（SCR）系统，深入探讨了喷氨量、氮氧化物排口值与氨逃逸率之间的关系。结果显示，维持排口值在25-28ppm的范围内，可以有效降低氨逃逸，同时实现氮氧化物的深度减排。此外，合理控制喷氨量对于提高SCR系统的效率和降低环境影响至关重要。通过精确的喷氨控制和定期系统维护，可以平衡经济效益与环境保护，实现发电厂氮氧化物排放控制的双重目标。

参考文献：

[1]李朝戬，郑锴，张文博等.基于脱硝污染物全过程监测技术的锅炉氮氧化物排放控制[J].中国新技术新产品，2023（19）：133-135.

[2]张亮. 燃煤电厂脱硝技术的发展和NO_x超低排放改造研究[D].南京理工大学，2019.

[3][1]李军状，杨勇平，朱法华等.SCR高脱硝效率燃煤发电机组逃逸氨分布特性实测研究[J].中国电机工程学报，2021，41（10）：3447-3453+3670.
