摘要：在工业生产领域，液位的精准监测至关重要，而蒸汽补偿型导波雷达液位计以其测量稳定和高精度特性脱颖而出，成为石油、化工、电力等众多行业中液位监测的关键设备，为生产过程的稳定运行提供了可靠保障。相较于传统液位计在高温高压恶劣环境下易出现的精度受损和可靠性欠佳等状况，导波雷达液位计展现出了更强的适应性和稳定性。

本文聚焦于蒸汽补偿型导波雷达液位计，对其工作机理展开深入剖析，提出了一种基于多模态特征融合的回波信号处理算法，同时引入自适应动态跟踪机制，实现了对物位的精准跟踪测量。文中同步对该类型液位液位计在高温高压工况下的应用前景进行了前瞻性展望，以期为相关技术的发展和应用提供有益的参考与借鉴，助力工业生产的高效、安全与智能化发展。

关键字：蒸汽补偿；高温高压；导波雷达

1 引言

液位计作为常规的测量仪表，在工业生产领域发挥着举足轻重的作用。特别是在高温高压的严苛复杂环境条件下，物位的精确测量面临着一定的挑战。导波雷达液位计凭借着电磁波独特的传播特性，在测量精度与可靠性方面表现卓越。与传统的机械式液位计以及浮球式液位计相比，它能够巧妙地规避液体的腐蚀作用、沉积物的干扰以及高温高压等恶劣环境因素所引发的一系列问题，故而在众多工业领域中得以广泛推广与应用。

高温高压环境下的物位精确测量，对于导波雷达液位计的设计构造以及稳定运行提出了严格要求。高温环境极有可能加速电路元件的老化进程，进而对仪器整体的工作稳定性造成不利影响；而高压条件则会使传感器的探头以及波导结构承受巨大的负载压力，对其性能和寿命构成严重威胁。鉴于此，如何成功研发出能够完美适应高温高压环境的导波雷达液位计，已然成为当下工业技术领域亟待攻克的关键难题，吸引着众多科研人员与企业投入大量的精力与资源，力求在这一技术瓶颈上取得突破性进展，以满足日益增长的工业生产需求。

2 工作原理

导波雷达液位计的原理是基于电磁波的时域反射原理。在其内部构造中，高频信号源作为核心部件，其所产生的电磁波借助精心设计的导波结构，精准地传输至液体表面。当电磁波抵达液面时，会发生反射现象，反射波沿着导波杆逆向返回至探头。整个过程中，通过精确测量信号从发射到反射回接收的传播时间，进而依据既定的算法可以精确计算出液位的实际高度。

关于电磁波的传播特性，导波雷达液位计巧妙地运用微波脉冲信号，使其与液体界面相互作用。其中反射回探头的信号与发射信号之间所产生的时差，与液位高度呈现出稳定的正比关系。值得注意的是，在高温高压这样极端的环境条件下，为确保测量精度不受影响，导波杆结构所选用的材料和结构设计至关重要。常见且性能优异的材料有陶瓷以及耐高温金属合金，这些材料能够有效抵御高温高压环境带来的不良影响，保障导波结构的稳定性能，从而为电磁波的稳定传输提供坚实基础。

在信号处理与液位计算方面，导波雷达液位计依靠精准的时钟控制系统，以极高的精度对信号传播的时间差进行测量。然而在高温高压环境中，复杂的介质环境往往会干扰信号的传播速度，使其产生波动。针对这一情况，液位计通过特定结构和算法，对环境因素进行实时监测与补偿，精确校正其对信号传播速度的影响，以减小温度和压力对系统测量造成的影响，从而确保在各种复杂工况下，液位测量的准确性和可靠性都能维持在较高水平，为工业生产过程中的液位监测提供精准、稳定的数据支持。

3 蒸汽补偿型导波雷达液位计研究与优化

3.1 高温高压环境的挑战与解决方案

在高温高压的严苛工况之下，导波雷达液位计遭遇了若干关键挑战：

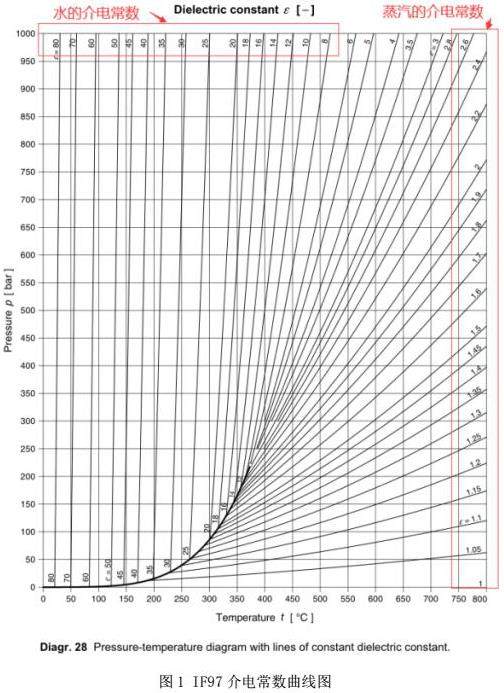

一、温度补偿难题亟待攻克。高温环境致使电磁波的传播速度降低，且这种减慢并非呈线性规律，参考IF97介电常数曲线能够清晰可知，温度压力对电磁波的影响呈现出指数型变化态势。与此同时，随着温度与压力逐步升高，被测液体的介电常数也会相应减小，这极易引发液位回波幅值降低，进而为液位的精准识别增添诸多困难。为有效化解此困境，在蒸汽补偿型导波雷达液位计的设计环节，增加补偿段结构，并配合自补偿算法对测量数据进行校正处理，如此能够显著提升液位计在极端温度条件下的测量精度，确保液位监测数据的可靠性与准确性。

二、材料的筛选与设计面临严苛考验。鉴于高温高压环境对材料的性能要求极高，导波雷达液位计的设计必须采用具备耐高温、抗压特性的特殊材料。特别是承压密封部位，务必保证所选用的密封材料与导波内杆之间保持良好的绝缘性能，而且所选用的材料不仅要能够承受高温高压的恶劣环境，还需全力确保电磁波在其中的传播过程不受任何干扰，从而保障液位计的正常运行与精准测量功能得以稳定发挥。

三、高温对电路和传感器的负面效应不容忽视。对于一体式的高温高压导波雷达液位计而言，在高温高压的环境中，热量不可避免地会向仪表端传导。当处于高温条件下时，电子元件可能会加速老化，进而导致信号传输出现衰减现象，严重情况下甚至会对仪器的整体稳定性造成不良影响。鉴于此，蒸汽补偿型导波雷达液位计电子部分采用了经特殊设计、能够耐受高温的电子元件，并融入了独特的热管理设计理念，如精心设计鳞型散热片，增加设备的散热性能，以此确保设备在高温环境下能够稳定、可靠地运行。

3.2 等效时间采样（ETS）技术

等效时间采样（ETS）技术是一种用于对高速信号进行采样和分析的有效方法，其核心原理是通过对信号进行多次重复采样，并将不同采样时刻获取的样本组合起来，从而实现对信号的等效低速采样，将原本纳秒级的传导时间放大为毫秒级的等效时间。

在实际应用中，当面对高频的电磁脉冲信号时，直接以极高的采样频率进行实时采样往往面临技术和成本的双重挑战。ETS技术则提供了一种更为可行的解决方案。假设我们要测量的电磁脉冲信号周期为（T），其在导波介质中的传播速度为（c）。在一次测量过程中，ETS系统并不会在一个完整的信号周期内以极高的采样频率进行连续采样，而是在信号的不同周期内，按照一定的时间间隔（△t）对信号进行采样。例如，在第一个信号周期内，在（t_1）时刻采集一个样本；在第二个信号周期内，在（t_1+△t）时刻采集一个样本；在第三个信号周期内，在（t_1+2△t）时刻采集一个样本，以此类推。通过这种方式，经过多次采样后，我们可以得到一系列在时间上离散分布，但又能反映信号特征的样本点。

这些样本点在时间轴上的分布看似稀疏，但实际上它们是按照一定规律选取的，能够完整地重构出原始信号的波形。通过将这些样本点按照时间顺序排列，并利用特定的算法进行处理，就可以将纳秒级的信号传导时间信息转换为易于处理和分析的毫秒级等效时间信息。这就如同将一个快速播放的视频，通过逐帧抽取并按照一定规律重新组合，使得我们能够以较慢的速度清晰地观察视频中的每一个细节。

在导波雷达测量液位的场景中，ETS技术发挥着关键作用。当导波雷达发射的电磁脉冲沿导波杆传播到液位表面并反射回来时，反射脉冲的传导时间极短，通常在纳秒级。ETS技术能够对这一快速变化的信号进行精确采样，将其转换为等效的低速信号，以便后续的信号处理单元能够准确地测量反射脉冲与发射脉冲之间的时间差，从而计算出液位的高度。

3.3 最优目标识别算法

最优目标识别算法是导波雷达系统中实现精准液位或物位测量的关键技术，其核心使命在于从复杂的回波信号中精准识别出真实目标回波，该算法的工作原理建立在对回波信号多种特性的深入分析与综合考量之上。

在导波雷达发射电磁脉冲后，回波信号包含了丰富的信息，不仅有来自被测介质表面的真实反射信号和补偿段的信号，还混杂着各种干扰信号，如罐体顶部、底部以及罐内障碍物产生的反射信号，同时还受到环境噪声的影响。最优目标识别算法首先对回波信号的幅度进行细致分析，真实目标回波的幅度通常与被测介质的介电常数、液位高度以及导波雷达的发射功率等因素密切相关。一般来说，当被测介质的介电常数较大时，反射回波的幅度相对较强；而液位高度的变化也会导致回波幅度呈现一定的规律变化，通过建立精确的幅度模型，算法能够初步筛选出可能来自真实目标的回波信号。

算法还会深入分析回波信号的相位信息，相位在信号传输过程中会随着传播距离和介质特性的变化而发生改变。由于真实目标回波与干扰回波的传播路径存在差异，它们的相位特征也会有所不同。通过精确测量回波信号的相位，并与理论模型进行对比，算法可以进一步区分真实目标回波与干扰信号。例如，对于液位测量，当电磁脉冲从发射端传播到液位表面再反射回来，其相位变化与液位高度和导波介质的特性紧密相关。通过准确计算相位变化，能够更准确地确定真实目标回波的位置。

信号的频率特征也是算法识别的重要依据。在某些情况下，不同类型的反射信号会导致回波信号的频率发生不同程度的偏移。真实目标回波的频率特性往往与被测介质的物理性质以及测量环境的稳定状态相关，通过对回波信号进行频谱分析，提取其频率特征，算法可以将具有特定频率特征的信号识别为真实目标回波。例如，在测量具有一定流动性的介质液位时，由于介质的流动可能会使回波信号的频率产生微小的变化，算法可以通过捕捉这种频率变化特征，准确识别出真实目标回波。

最优目标识别算法还会充分考虑信号的时间特性，真实目标回波与发射脉冲之间的时间延迟与液位或物位高度直接相关。通过精确测量这个时间延迟，并结合电磁脉冲在导波介质中的传播速度，就可以计算出目标的位置，然而，在实际测量中，干扰信号也可能会产生类似的时间延迟特征，因此算法需要综合其他信号特性，如幅度、相位和频率等，来准确判断真实目标回波的时间延迟。

在实际应用中，为了提高算法的准确性和可靠性，通常会采用多种信号处理技术的组合。例如，结合快速傅里叶变换（FFT）对回波信号进行频谱分析，以获取其频率特征；利用小波变换对信号进行多尺度分解，能够更细致地分析信号在不同时间尺度上的特性，从而更好地识别出真实目标回波。

3.4 对虚假回波的抑制机制

在高温高压环境中，由于液体随着温度压力的升高，液体的介电常数会越来越小，回波幅值降低，且导波雷达回波信号极易受到各种因素干扰，再识别时容易产生虚假液位，严重影响测量准确性，最优目标识别算法通过一系列有效机制抑制虚假回波，确保测量精度。

该算法利用信号幅度和相位特征抑制虚假回波，真实目标回波的幅度和相位与虚假回波存在明显差异。通过建立精确的信号模型，算法能够准确区分两者。算法依据预先设定的幅度和相位阈值，对回波信号进行筛选。当检测到幅度低于设定阈值且相位变化不符合真实目标回波特征的信号时，判定其为虚假回波并予以抑制。

算法采用时间序列分析方法，由于真实目标回波与虚假回波在时间序列上的出现规律不同，算法通过对连续多个回波信号的时间间隔和强度变化进行分析，识别出虚假回波。例如，在液位相对稳定的情况下，真实液位回波的时间间隔应保持相对稳定，若出现时间间隔异常且强度变化不符合规律的信号，大概率为虚假回波，算法将对其进行抑制。

最优目标识别算法还借助机器学习技术抑制虚假回波，通过对大量包含真实目标回波和虚假回波的样本数据进行训练，机器学习模型能够学习到两者的特征差异。在实际测量中，模型可快速准确地识别出虚假回波并进行抑制，将深度神经网络应用于导波雷达信号处理，网络经过大量样本训练后，能够准确识别出各种复杂干扰下的虚假回波，有效提高测量的准确性和可靠性。

4 发展趋势与展望

随着科技的发展，未来蒸汽补偿型导波雷达液位计将在以下几个方面得到进一步提升：

大数据模型精准补偿：未来的导波雷达液位计将内置自己的神经网络进行大数据模型建模补偿，实现更加精确的测量，为企业提供更加精准的液位监控解决方案。

多参数监测：除了液位测量，未来的雷达液位计还可能具备温度、压力等多参数监测功能，形成集成化的解决方案。这不仅能提高设备的效率，还能减少维护成本。

传感器健康监测：未来的液位计将具备自我监测能力，能够实时监测自身状态，当出现泄漏等不可逆情况时，自动发出预警，提高设备的可靠性。

5 结论

蒸汽补偿型导波雷达液位计在工业自动化、能源监控等领域有着广泛的应用前景。尽管其在高温高压环境下面临许多技术挑战，但通过特殊结构设计进行自补偿、先进材料的应用及智能化发展，雷达液位计的性能将不断提升。未来，随着技术的不断革新，导波雷达液位计的测量将会更加精确、可靠，并广泛应用于更多的复杂工业环境中。

参考文献

[1]李晓峰， 王志伟. 高温高压环境下导波雷达液位计的研究进展. 仪器仪表学报， 2018， 39（6）： 1032-1040.

[2]张俊， 孙磊. 高温高压导波雷达液位计的温度补偿技术研究. 自动化仪表， 2020， 41（7）： 45-50.

[3]王浩， 刘天伟. 高温高压环境下液位计的技术挑战与发展趋势. 化学工程， 2022， 45（4）： 22-30.

[4]顾春燕，郭雅山，王浩光，等.导波雷达液位计在不同气相介质的误差分析[J].仪器仪表用户， 2020.DOI：10.3969/j.issn.1671-1041.2020.09.022.
