摘要：大型汽轮发电机的振动水平在一定程度上，决定整个发电机组运行的实际状况，发电机组质量监督管理人员需要充分了解机组振动的实际情况，快速发展机组异常振动故障，尤其是在特殊要求下，需要更加密切地关注振动的实际情况，这样也能够减少大型汽轮发电机安全风险和隐患问题的产生。本文主要针对现阶段大型汽轮发电机结构震动故障诊断与治理进行分析，希望能为今后汽轮发电机安全运行提供保障。

关键词：大型汽轮发电机；发电机结构振动；振动故障；故障诊断；故障治理

引言：

大型汽轮发电机振动情况直接影响机组的运行质量，在实际生产的过程中，需要保证振动水平维持在标准的范围之内。随着现阶段社会经济的快速进步与发展，各行业发展以及日常生活中，对于电力资源的需求也在不断提升。为此，加强设备智能化的水平，减少汽轮发电机结构异常振动故障的产生，对振动故障治理技术进行改善和创新，才能够满足现代社会发展对电力资源的实际需求。

1、大型汽轮发电机结构振动故障诊断内容

1.1新机组的振动测试

在大型汽轮发电机刚安装完成后，一般会进行振动测试以确定其基础状态并获取振动数据。振动测试包括静态和动态测试两种方法，通过测试获得的数据分析可以作为新机基准数据，以便后续的振动诊断分析。

1.2机组运行期间内的振动诊断

机组正常运行期间，需要对其振动状态进行实时监测和诊断。通过振动检测仪器获取数据，对这些数据进行处理、分析，可以得到基频、阶次、幅值等振动参数，从而判断振动是否正常、是否出现故障。一旦发现异常，需要及时采取措施，以防机组发生更严重的故障。

1.3故障产生后对机组的振动诊断

机组发生振动异常，需要及时进行诊断并找出故障原因。通过分析振动频谱，确定振动的来源，了解振动产生的位置和路径，进行排查和修复。常见的故障包括不平衡、轴承磨损、拉杆螺栓松动、机座磨损、电极片断裂、发电机转子轴松动、转子绕组匝间短路等。对于不同的故障类型，需要采取不同的处理措施，例如清洗、更换损坏部件、重新做平衡等。

1.4动态平衡中的振动诊断

动态平衡是指在转子转动时，根据振动测量结果对旋转部件进行平衡校正的一种方法。动态平衡中的振动诊断是指通过对平衡校正前后振动测量数据的对比，判断转子结构振动是否已经得到改善以及改善程度的方法。

1.5预测性振动诊断

预测性振动诊断是指利用振动分析技术对发电机运行过程中可能出现的不良状态和故障进行预测和诊断的方法。通过对发电机的加装在线故障诊断模块对振动数据和运行数据的连续监测，可以制定出对应的预测模型，通过对比实测数据和预测值，可以预测可能出现的故障并及时采取措施，从而减少故障的损坏程度。

一般来说，故障诊断模块主要对以下两个特征进行监测：时域特征和频域特征。

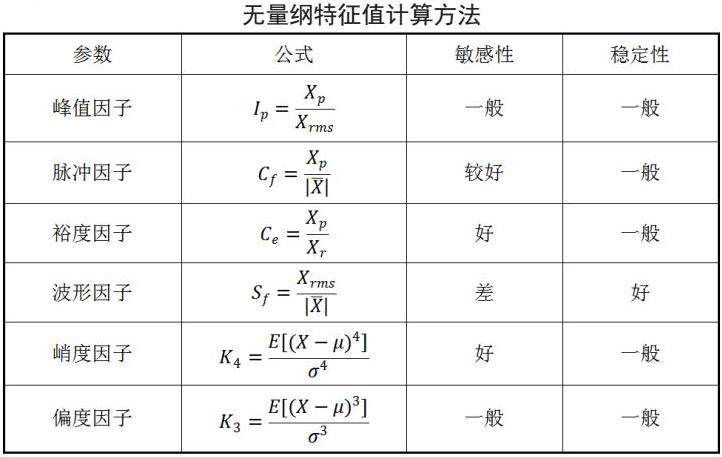

时域特征由振动总值、速度均方根值、位移均方根值、无量纲特征值（峰值因子、脉冲因子、裕度因子、波形因子、峭度因子、偏度因子）组成。

综合来说：峰值因子、脉冲因子和裕度因子的物理意义是相似的，峰值因子和脉冲因子都是用来检测信号中有无冲击的指标，裕度因子常用来检测机械设备的磨损状况。

在评价这些指标的性能时，通常使用敏感性与稳定性来衡量。脉冲指标、峰值指标和峭度都对冲击类故障比较敏感，特别是当故障早期发生时，它们有明显的增加；但上升到一定程度后，随故障的逐渐发展，反而会下降，表明它们对早期故障有较高的敏感性，但稳定性不好。有效值的稳定性较好，但对早期故障信号不敏感。为了取得较好的效果，常常会将它们同时应用。

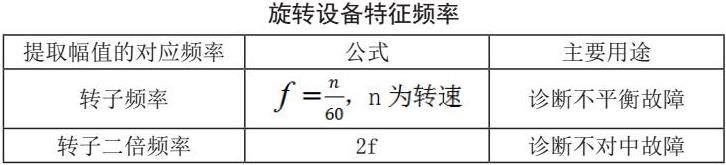

频率特征：主要特征对象是轴承和转子

综合来说：对于轴承，巴氏合金松脱、巴氏合金损坏、轴承壳体配合松动、轴承间隙过大，是故障的典型类型。对于转子，通常1XRPM振动较高1XRPM振动的幅值一般占振动总值的80%或更高振动幅值大小与不平衡量成正比不平衡产生一个稳定的径向旋转力当机器主要是不平衡问题时，同一支撑轴承的垂直和水平径向方向振。振动的相位差为90°（±30°）。

2、大型汽轮发电机振动故障以及治理技术

2.1质量不平衡的振动故障以及治理技术

2.1.1振动故障

大型汽轮发电机振动故障中，质量不平衡是比较常见的一种，主要表现为发电机本体或转子的重心偏离轴线引起的振动，如果不及时治理可能会导致设备受损，严重情况下甚至会影响发电厂的正常运行。

2.1.2治理技术

首先，动平衡技术是对发电机进行动态平衡处理，主要通过在转子各个部位安装传感器，测量出转子不平衡的振动数据和相位信息，然后利用动平衡仪进行动平衡处理，消除不平衡振动。该技术可适用于大多数发电机振动故障，处理效果稳定、准确，并不会对机组原有结构造成损害。

其次，加装轮重技术是通过在不平衡振动位置加装重物，平衡转动惯量，消除振动故障。加装轮重一般分为静态加重和动态加重两种方式。静态加重是在发电机停机时对转子进行加重处理，动态加重则是在机组运转时对转子进行加重处理。这种技术不需要对发电机整体进行拆卸，保障机组安全和生产效率。

然后，调整轴承位置技术是通过调整轴承的位置和间隙，使转子的质量均衡，消除振动故障。一般来说，该技术适合于转子因轴承安装不规范或轴承磨损导致不平衡振动的情况。通过调整轴承的位置和间隙可以使设备运行更加平稳，延长设备寿命。

还有，针对电气原因造成的转子匝间短路振动，则需要针对性处理。转子匝间短路则需要对转子进行解体，并对线圈进行针对性匝间绝缘修复。

最后，智能控制技术是利用现代技术，如传感器、数据处理算法、智能控制系统等，监测和预测发电机振动故障，并进行及时处理，有效避免振动故障的发生，提高机组的可靠性和运行效率。该技术具有智能化、自动化、高精度、误判率低等优点，可提高机组的维护效率和运营安全性。智能控制技术已经应用于很多领域，尤其对于大型发电机组来说，具有重要的意义。

2.2不对中现象的振动故障以及治理技术

2.2.1振动故障

不对中现象是指发电机转轴在运转过程中由于各种原因，转轴与轴承处于不同的旋转中心，使得发电机转子的重心不在转轴心上，进而导致振动故障的发生。在不对中现象产生后，振动幅值大，频率低，主振动频率高为1米以下；并且，转子、轴承等部件受到较大冲击载荷，易导致部件损坏；此外震动传递至机组固定支承系统上，会引起机组的共振增幅，导致机组的整体振动。这些现象都会在一定程度上影响大型汽轮发电机运行的稳定性以及安全性。

2.2.2治理技术

首先，轴承清洗、保养和更换。定期对轴承进行清洗、测量和保养，及时更换老化或损坏的轴承，以保障轴承的正常运行。

其次，安装轴承预紧机构。通过轴承预紧机构的紧固和调整，使轴承接受的力沿轴线方向均匀，保持轴承的正常轴向力、径向力和承受负载能力，避免轴承偏离其理论旋转中心。

还有如磁极不对中和磁极不对中，需要调整转子和定子直接的气隙。

然后，振动传感器监测和控制。在机组各关键部位安装振动传感器进行振动监测，及时发现振动异常，对机组进行调整和控制，以保障机组的正常运行。

最后，加装调节压力器。通过加装调节压力器，调节轴承周围的气体压力，使轴承受力均匀，磨损均匀，减少轴承轴向间隙，保证转子的正常旋转。

2.3结构部件诱发的振动故障以及治理技术

2.3.1振动故障

大型汽轮发电机振动故障可能会由结构部件引起，在连接机组的轴侧部分，支撑结构是产生振动的一个重要部分。在支撑结构上，传递到定子部件上的振动特性可以影响旋转部件的稳定性，导致转子振动超出范围，从而导致整个机组的破裂或碰撞。

2.3.2治理技术

首先，应对支撑结构进行检测和评估，并通过检测确定故障的位置和严重程度。测试检测时应当尽可能地使用多种技术方法，并采用低频振动测量，以便更全面地了解结构部件产生的振动情况。

其次，在了解问题的情况下，需要对结构部件这一方面进行优化设计。这些方案包括对支撑构件进行重新设计以减少振动、增加重量和加强支撑能力的措施。另外，在设计阶段，需要考虑结构部件的避震和降噪的原则和方法。

最后，对于振动问题，当现有的结构部件无法通过优化设计方式改善振动情况时，可以尝试采用被动和主动振动抑制技术，如振动补偿、振动控制和振动隔离措施，来加以处理故障。

2.4设计支撑刚度不足的振动故障以及治理技术

2.4.1振动故障

大型汽轮发电机的支撑结构主要由轴承、支撑架、房架等组成。支撑结构刚度不足可能由于设计不合理、结构老化、磨损等原因引起。这种问题主要表现为低频振动，振动频率一般在10Hz以下，严重时会对整个系统的运行稳定性和安全性产生威胁。

2.4.2治理技术

为了能够改善设计支撑刚度不足导致的振动故障问题，首先在设计初期，设计人员需要考虑支撑结构的刚度以及其在不同运行工况下的受力情况，通过对结构进行改进和优化，增加支撑的刚度，防止支撑失稳和共振。其次，在汽轮发电机上采用各种降振技术，如增加振动吸收器、在支撑上增加阻尼器、在叶轮上采用简化叶片等，在某些特定情况下还可以采用碳纤维加强等技术，有效降低振动。然后，根据振动频率和振动水平，适当调整操作参数，比如调节阀门开度、增大负载等，控制转速以及调整负载，使系统处于最佳运行状态，减小振动。最后，定期对支撑结构进行检修和维护，保证其良好状态，避免由于老化和磨损等因素导致振动问题。需要注意的是，对于老化和缺陷过多的支撑结构，应该及时更换。

2.5阶梯垫片调整不放或者基础不均沉降的振动故障以及治理技术

2.5.1振动故障

阶梯垫片是调整大型汽轮发电机基础的重要工具，如果调整不当，就会产生不放的问题。不放的原因很多，最常见的是由于紧固螺母过紧或过松所致。不放会导致振动频率增大，振动幅值加剧，进而影响设备的正常运行。并且，基础的不均沉降也容易导致大型汽轮发电机出现振动故障，其原因多种多样，包括基础强度不足、基础设计不合理、地基不良等。

2.5.2治理技术

为了能够减少阶梯垫片振动故障问题的产生，相关工作人员需要加强安全管理工作的开展，及时对阶梯垫片的调整，必须按照操作规范进行，操作者应具备专业技能和相关证书。并且，要定期对阶梯垫片进行检查和维护，注意清理灰尘、油污和铸铁锈等物质，避免阶梯垫片生锈、磨损和变形等情况。为了确保阶梯垫片能够正确调整并保持在位，需要使用合适的工具、设备和材料，比如扭矩扳手、液压千斤顶、锤子和准确的测量仪器等。

在基础不均匀沉降问题的治理过程中，需要对于基础不均沉降的情况，可以采用修复或加固基础的方法来解决。其中修复方法包括填土加固、灌浆并加固等，而加固方法则包括加厚基础、加固基础周围的土壤等。在治理基础不均沉降的同时，还可以采用减振措施来消除振动所带来的损害。减振措施可以是振动吸收器、减振器、柔性支座、悬挂隔振器等。此外，支撑系统的优化也是缓解基础不均沉降所产生振动的一种有效方法。对于大型汽轮发电机，支撑系统应该是稳定、有效和可调节的，特别是在发电机与基础接触面处要有足够的支撑和刚度。

结束语：

针对大型汽轮发电机结构振动故障问题治理的期间内，相关工作人员需要了解大型汽轮发电机结构振动故障产生的主要原因，针对各种影响因素制定科学合理的治理措施，确保实际治理工作的全面落实，加强大型汽轮发电机运行的安全性和稳定性，在满足各行业以及日常生活对电力资源需求的基础上，实现资源的优化配置效果，更好地促进行业进步与发展，带动国家综合实力的全面提升。

参考文献：

[1]李卫军， 何玉灵， 吴文健，等. 大型汽轮发电机壳体异常振动诊断及治理方法研究[J]. 热能动力工程， 2022（004）：037.

[2]刘磊， 门士然. 汽轮发电机组振动故障诊断及处理[J]. 2021.

[3]蒋华， 麻宏波， 王晨瑜. 1000 MW超超临界汽轮发电机基础弹簧隔振性能分析[J]. 汽轮机技术， 2021， 063（002）：131-132.
