摘要：本文主要研究了沃尔沃D4-320I-G游艇发动机在使用过程中出现的原发性故障。通过对游艇发动机的性能、结构和工作原理进行详细的研究，结合实际维修案例的分析，总结出了该发动机的常见问题及解决方法。

关键字：发动机；原发性故障；影响因素

一、游艇发动机原发性故障模式影响因素分析

1.1故障模式简介

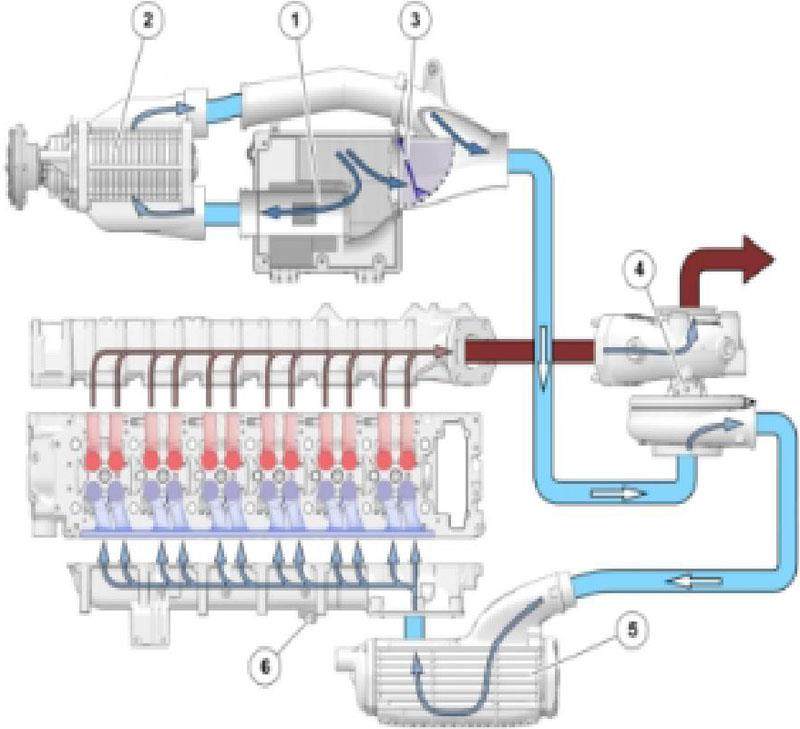

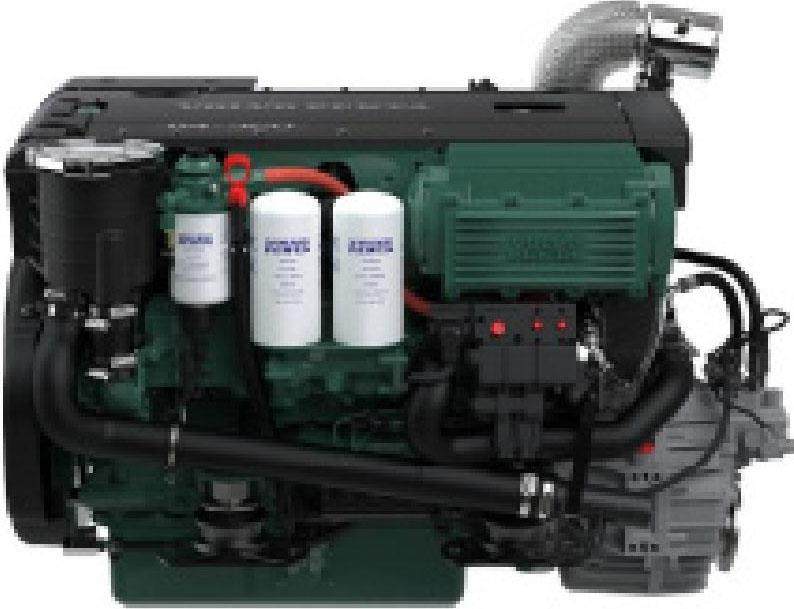

在本研究中，我们对沃尔沃D4-320I-G发动机进行了原发性故障模式的影响因素分析。首先，我们需要明确该发动机的结构和工作原理。该发动机采用先进的高压共轨技术，ECU电脑控制，涡轮增压，，双顶置凸轮轴、四气门技术。获得CCS中国船级社认证，排放完全满足并超过中国现阶段C2排放要求，广泛应用于高速巡逻艇，豪华游艇。下图中序号为废气涡轮增压，在此基础上，增加了电脑控制的超级机械增压，在游艇需要起飞加速的阶段，电脑自动控制机械增压，作用是增加进气压力来提高燃油效率和输出功率。同时，该发动机还采用了缸内直喷技术，采用先进的共轨喷射技术，共轨管中的压力高达到1600 BAR， 喷射到气缸内充分燃烧，极大地提高了燃烧效率和排放控制能力。然而，由于各种原因，这种高性能引擎也存在一些问题。例如，由于高温环境和高压压力等因素导致了气门密封件的老化或破裂等问题。此外，由于磨损和腐蚀等因素引起的部件失效也是常见的故障来源之一。因此，对于这些问题的解决成为了本次研究的主要任务之一。为了深入了解这些问题的发生机制和影响因素，我们在实验过程中使用了多种测试手段。其中最常用的是故障模拟试验。在这种试验中，我们可以将发动机暴露于特定环境下进行运行并记录其各项参数的变化情况。通过对比不同条件下的数据，可以初步确定出哪些因素可能引起发动机的故障。

1.2影响因素的结果

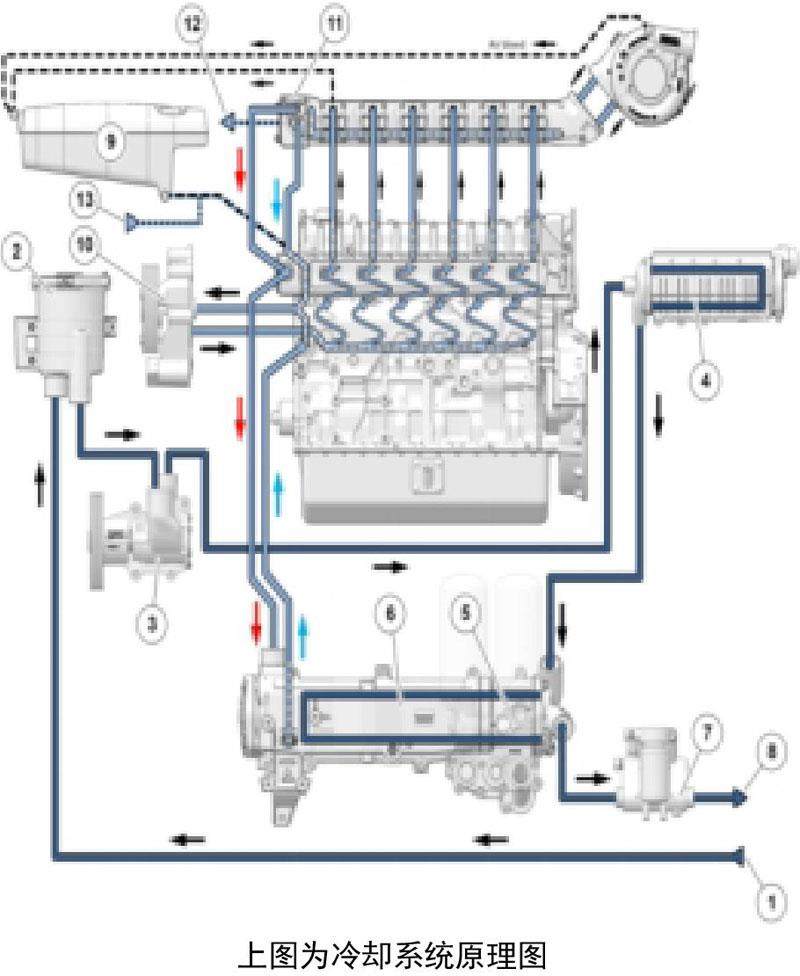

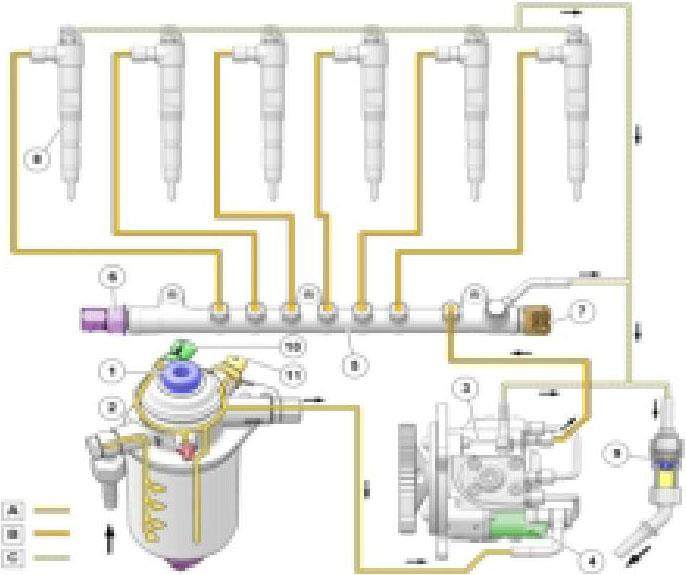

在本研究中，我们对沃尔沃D4-320I-G发动机进行了原发性故障模式的影响因素分析。通过对数据的统计和分析，我们得出了以下结果：首先，引擎温度是导致该发动机发生原发性故障的重要原因之一，由于游艇发动机与汽车用发动机最主要的区别在于冷却系统，车用发动机用风扇和水箱冷却，噪音比较大，但是游艇发动机是采用水冷方式，由海水泵抽入海水到热交换器，海水在热交换器的铜管里面排出，铜管外面，是发动机内部的淡水，淡水由内部循环泵驱动，这是两个互不相通的循环，一个开式外循环，一个闭式内循环，用外循环来冷却内循环，有时海底阀堵塞，或者海水泵的高弹橡胶叶轮时间长了，叶片断裂易造成冷却系统管路堵塞，温度高了，会导致发动机自动保护、降功率运行。其次，燃油质量也是造成该发动机出现问题的重要因素之一，共轨发动机对油品的要求比较高，燃油结炭，易使喷油咀磨损，喷孔变大，造成针阀密封不严，燃烧质量降底，严重时，活塞环卡死等后果。上图为与D4同一个簇系的D6共轨系统原理图。D4四缸，D6陆缸，D4比D6少两个缸，其他如缸径/冲程都一样。最后，发动机运行时的负荷情况也会影响到其性能表现，对于游艇发动机，不适宜长时间按照商用重负载发动机那样使用，象D4-320I-G游艇发动机，推荐年使用时间不超过1000小时。全速全负荷每12小时使用1小时，其它时间降10%转速使用。因此，为了保证发动机的正常工作状态并减少原发性故障发生的概率，需要加强对这些因素进行监测和管理。具体来说，我们可以采取一些措施来降低引擎温度和提高燃油品质。例如，可以采用冷却系统中的水泵流量调节器来控制引擎温度；同时，也可以使用高质量的燃油来提高燃油品质。此外，对于负载较大的情况下，可以通过调整发动机的工作参数来减轻负荷压力。总之，通过对影响因素的研究和分析，我们可以更好地了解该发动机的特性和特点，为未来的改进和发展提供参考依据。

二、影响发动机原发性故障的主要因素

2.1影响发动机原发性故障的主要结构

在研究沃尔沃D4-3200I-G发动机原发性故障时，需要考虑其主要结构对故障的影响。其中，最关键的是气缸和活塞系统。这些部件是发动机的核心组成部分之一，也是导致故障的主要原因之一。因此，对于这些部件的设计和制造质量至关重要。首先，气缸和活塞系统的设计应该考虑到耐久性和可靠性。由于发动机工作环境恶劣，温度变化大且受到震动等因素的影响，所以气缸和活塞系统的材料选择非常重要。一般来说，采用镶入式铸铁缸套制作气缸和铝合金活塞可以提高它们的耐用性和稳定性。其次，气缸和活塞系统的加工精度也十分关键。因为气缸和活塞之间的间隙要非常精确才能保证引擎的工作效率和寿命。最后，气缸和活塞系统的安装也非常重要。象这一类型的发动机，由于底部安装有平衡轴，如果安装不当或者存在缺陷，会导致强烈振动，气缸和活塞磨损加剧甚至破裂，从而引起发动机故障。

2.2排放

排放是指游艇在行驶过程中排出废气的一种现象。排放是导致发动机原发性故障的重要原因之一，因此对排放的研究具有重要的意义。排放主要由以下几个方面引起：首先，燃油品质的影响。不同种类和质量的燃料都会影响到排放量的大小。其次，游艇使用寿命也会影响排放量。长时间未保养或维护的游艇会导致排放增加。最后，环境条件也会对排放造成一定的影响。高温、湿度等极端天气会对排放产生一定程度的影响。针对这些问题，需要采取一系列措施来控制排放。首先，选择合适的燃油类型可以减少排放量。其次，定期进行游艇维修和保养也是非常重要的。

2.3案例分析

瑞典沃尔沃游艇发动机D4-320I-G，  双机安装在一条运动型游艇上试航时，右边的发动机剧烈振动，并且随着转速的升高，振动加剧，而左边的发动机则运行非常平稳。查询产品中心通告，其中有一则通告，如果后部没有安装带红点的弹性机脚，会造成很⼤的振动，根据序列号查询得知，这台机器不在召回的范围内，并且齿轮箱机脚已经带了红点，从技术文件上得知，这种V型安装的齿轮箱，在倒档时，机脚会承受⽐机器和齿轮箱本身施加在机脚上的重量要⼤得多的螺旋桨推⼒。因此对于后端机脚，对于D4则采用看似与前端机脚相同，但却不同的机脚，前端带绿色圆点，而后端齿轮箱这边需安装带红点的机脚，这台机器的机脚已经是带了红点的机脚。

资料表明，红点机脚经过特殊强化处理，并且内部⽆损探伤，增强可靠性和使用寿命。通过对机脚紧固螺丝扭矩及高度的测量，排除机脚问题。

那么强烈的振动来自哪里？机脚没有问题，接下去我们该排查什么？

一、会不会是共振？因为共振只要转速越过共振点，就会归于平静，现场不是这种情况，而是随着转速的增加，振动加剧

二、排查了机器前端用于减振的硅油减振器，通过拆卸右机的带硅油减震器的皮带轮，左右两台机对调，故障依旧

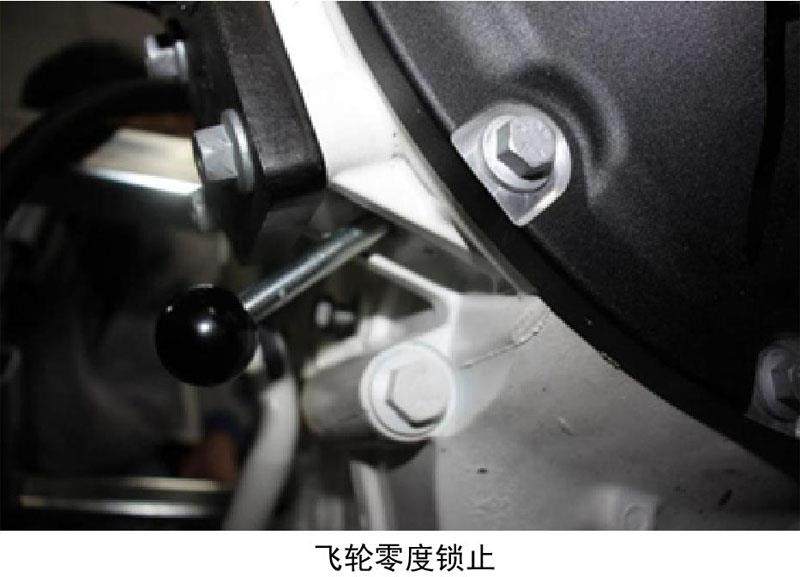

三、拆卸了共轨泵，在飞轮锁止零度，双顶置进排气凸轮轴销子孔插入锁止 销，正时准确无误的情况下，核对高压共轨泵装配的刻度记号，一丝不差，这样检查的目的，确保高压泵的喷油脉冲与发动机的发火脉冲不会产生不和谐的振动，一旦这种不和谐发生，将会对泵产生严重磨损

四、核对发动机、齿轮箱、艉轴三线合一情况，用0.1毫米的塞尺，检查齿轮箱输出法兰与艉轴法兰缝隙，转动90度、180度、270度不同位置作同样的检查，三线没有问题，故障依旧。

由于外围的排查已经到了山穷水尽的地步，我们有一种直觉，振动来自发动机内部。经过商议，我们把发动机重新吊出机舱，打开油底壳，拆掉平衡轴的挡板：

第一眼的景象有点令人失望，

两支平衡轴之间的记号对得准准的。

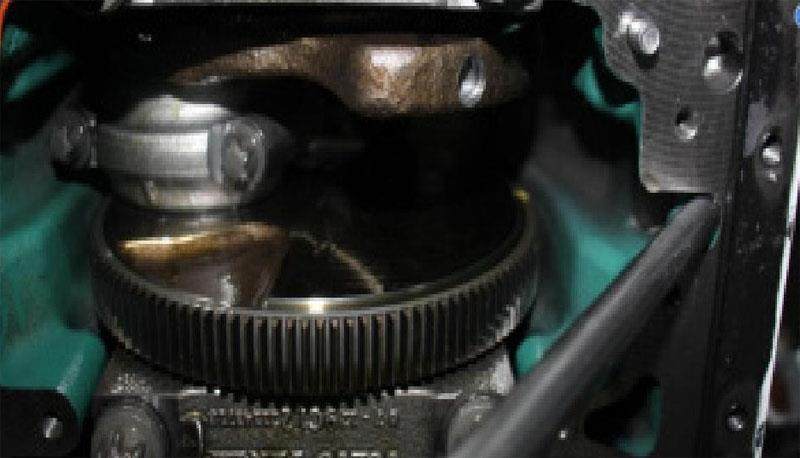

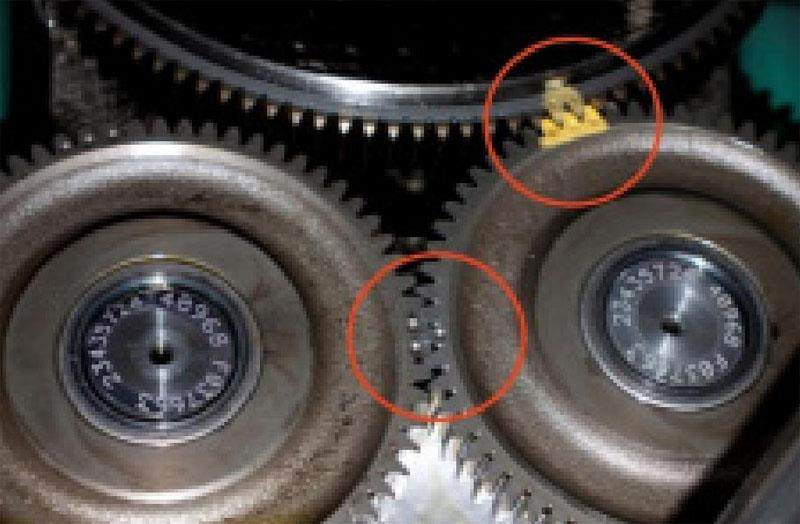

平衡轴与曲轴传动齿轮的记号也是对得准准的。请见下面照片：

发动机正常的都是飞轮零度时，锁⽌孔插⼊销⼦，曲轴扇面正中，连杆竖直向上，活塞在镶入式铸铁缸套最高位置，上⽌点，平衡轴记号对准，平衡轴齿轮自然与曲轴传动齿啮合。

当我们把镜头拉近一点后，看到另一番景象，在下部两处记号对准的情况下，曲轴的扇面在中线的右侧，连杆大头的瓦盖在中线的左侧，我们继续沿着发动机的旋转方向盘动车子，盘车到飞轮零度，锁止孔插入定位销，也就是第一缸到达TDC上止点，再来看原来对准的这两处标记，已经劳燕分飞，各奔东西。曲轴传动齿轮上的黄色标记已经在左边相当于顺时针转了90度位置，而平衡轴的标记，已经到右下角逆时针转了180度位置。由此可以推断，在第一缸上止点时，下面两处的记号根本没有对准。对齐只是给我们的一个假象。

因此可以说，是因为出厂时飞轮传动齿轮上面的记号打错了，才造成了这种错误！

那么，为什么原发性的装配错误会造成这么大的振动呢。为了解释清楚高频振动的这个问题，我们先解释清楚以下两个问题。

1，四缸机的特征

2. 平衡轴的原理

四缸机由于其本身固有的特征，发火次序1-3-4-2，需要720度完成进气、压缩、做功、排气等完整 一个做功循环，曲轴每转过180度，四个缸中就有其中一个缸做功，也就是说，每转动一圈360度就有两次爆发做功产生的振动，第一、四缸到达上止点时，第二、三缸同时到达下止点，反之亦然，这种活塞上下运动产生的振动，称之为一阶振动，可以互相抵消；但是连杆摆动，活塞旋转，会带来不同于活塞上下运动产生的振动，这种为二阶振动，机器本身不能抵消，而且会叠加，因此国内外四缸机不论柴油还是汽油都会加装平衡轴，平衡轴它是由两根转向相反，转速是曲轴旋转速度两倍的偏心块组成，一半铁，一半铝，在旋转过程中会在重的一侧产生惯性力，能有效抵消二阶振动。当活塞到达上止点时，此时二阶惯性力向上，平衡块重心向下，达成平衡。当曲轴旋转90度时，此时活塞正好处于行程中间位置，因为活塞从上止点运动到下止点正好曲轴旋转180度，中间位置正好90度，此时，平衡轴转过180度，平衡块重心向上，与二阶愤性力达成平衡。当活塞到达下止点时，二阶惯性力向上，此时平衡块重心向下，达成平衡，·为什么要两倍曲轴的转速呢，因为对于四缸机来说，一个做功循环720度曲轴旋转两圈，四个缸轮流做功，每旋转180度就有一次做功爆发，产生振动，也就是旋转一圈360度，要有两次做功引起的振动，需要平衡轴旋转两次来抵消这种二阶振动，也就是曲轴旋转一圈，需要平衡轴旋转两圈的原因。

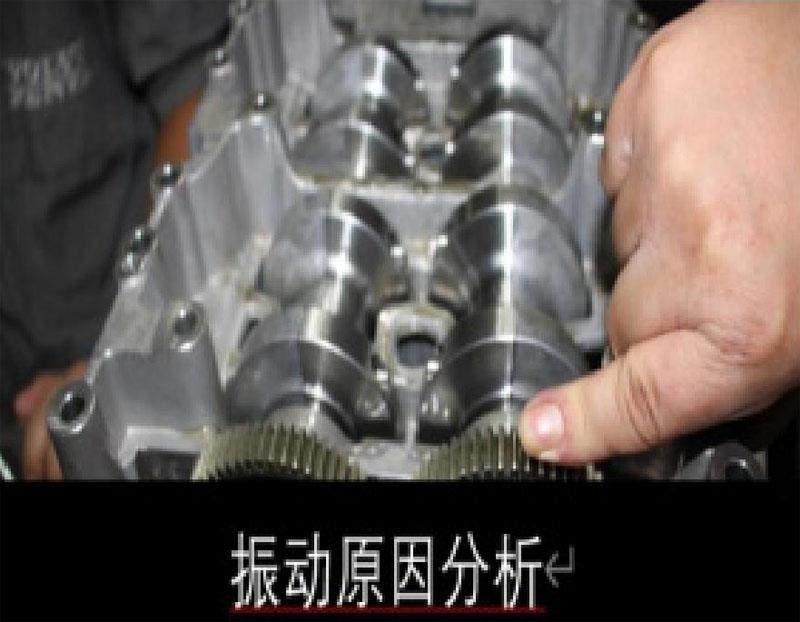

振动原因分析之曲线（一）

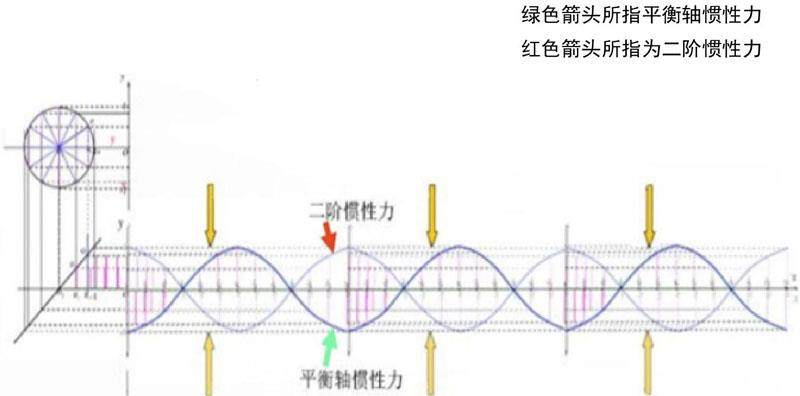

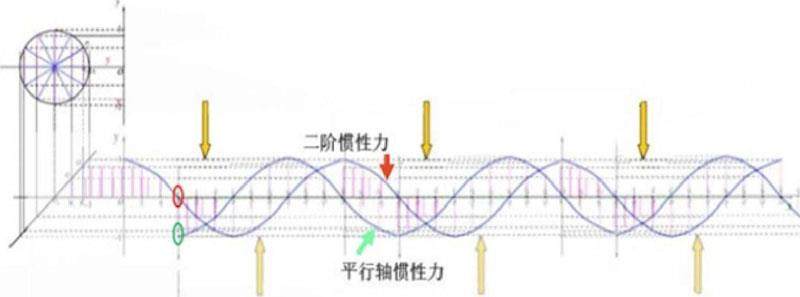

D4-320I 四缸机的二阶往复惯性力与平衡轴作用抵消示意图，这种二阶惯性力以余弦方式变化

振动原因分析之曲线（二）

从上图一中看到，本来二阶惯性力和平衡轴产生的力方向相反，大小相等，互相抵消，而此时由于活塞提前90度到达活塞行程中间点的位置，而此时的二阶惯性力是朝下的，并且此时活塞运动速度最快，平衡轴的偏心块此刻也是朝下的，图二，因为相位差错90度的缘故，此时二阶惯性力和平衡轴产生的偏心力，仿佛两条巨龙，以相同的振幅，相同的频率，你追我赶，并驾齐驱，奔腾向前，振动不但没有减小，反而叠加，加剧了振动，这就是本次原发性故障振动的根源。

按照飞轮零度，销子插入销孔，第一缸活塞上止点时，下面两外记号对准的原则进行重装，确保第一缸上止点，连杆竖直向上，重新装配后进行现场试车，高频振消失，故障排除。

结束语

在本研究中，我们对沃尔沃D4-3200I-G发动机进行了原发性故障的模式和影响因素分析。通过对数据的收集和处理，我们发现该发动机存在多种类型的原发性故障，包括缸内积聚物等问题。同时，我们还探究了这些问题的产生原因以及如何预防和解决它们。具体来说，缸内积聚物是该发动机最常见的原发性故障，通常是由于机油中的杂质或沉积物引起的。，为了避免这种情况发生，我们建议定期更换机油滤芯并进行深度清洁工作。

本案例中的沃尔沃D4-320I-G游艇发动机，由于是工厂装配时产生的错误，这种原发性故障，不常见，与缸内积聚物等引发的故障有所区别，尽管数量稀少，但是由于在欧州的工厂生产，我们不能预防，只有在机器到中国游艇厂试航时才会被发现，由于对世界级品牌的信赖，往往不太会怀疑出厂时就带了娘胎里的故障，具有很大的迷惑性，排查困难，工程量大，所以需要我们平时努力钻研柴油机技术，扎实掌握理论及实践知识，不放过蛛丝马迹，为尽快排除故障，提高客户的满意度，百尺竿头，更进一步。
