摘要：本文对MS-5100型号内窥镜手术设备的高温灭菌适配性进行了分析，从设备组成与功能、材质结构特点、灭菌原理方法、适配性评估及验证等方面进行了论述。通过材料优化与结构创新，结合压力蒸汽灭菌法的应用，实现了手柄在高温环境下的稳定性能。采用实验室模拟验证与临床应用验证相结合的方法，多维度测试手柄在灭菌过程中的材料稳定性、功能可靠性及微生物杀灭效果。研究旨在确保内窥镜手术设备在高温灭菌后仍能安全、精准应用于临床手术的效果，为同类医疗设备的灭菌设计提供了技术参考。

关键词：内窥镜；高温灭菌；适配性

随着微创外科手术的广泛开展，内窥镜手术设备的使用频率与日俱增，其灭菌安全性直接关乎患者术后感染风险与手术成功率。高温灭菌作为医疗设备常用的灭菌方式，虽能有效杀灭各类致病微生物，但高温高压环境易对设备材料与结构造成损伤，影响设备性能与使用寿命。MS-5100型号内窥镜手术设备采用模块化设计，其中需灭菌的手柄部分直接接触手术部位，其高温灭菌适配性成为保障手术安全的关键。因此，系统探究该设备手柄的材料特性、结构设计与高温灭菌方法的适配关系，构建科学的验证体系，对提升内窥镜手术设备的可靠性与临床应用价值具有重要意义。

一、MS-5100型号内窥镜手术设备概述​

（一）设备组成与功能

MS-5100型号内窥镜手术设备作为医疗领域的精密仪器，采用模块化设计，由主机、脚踏控制器与手术手柄三部分协同运作，配合一次性使用无菌刨削刀头用于在关节内窥镜手术下对骨或软组织进行切除、磨削操作。主机为设备的控制中心，支持同时接插2个手术手柄工作，配备LCD触控操作显示屏；脚踏控制器则赋予医生便捷的非接触式操作权限，可通过脚踏控制器控制手柄运行，支持正转、反转和往复转。手术手柄作为直接接触手术部位的执行单元，支持正转、反转和往复转，包含吸引通道，接口适配公司自研一次性使用无菌刨削刀头，不仅承担动力输出、器械操控等关键功能，还需满足严苛的灭菌要求[1]。其内置精密驱动电机与传感器，能够精准控制刀头的转动，确保手术操作的精细度，通过优化人机工程学设计，有效减轻医生长时间操作的疲劳感，保障手术顺利进行。这种科学的设备组成与功能分配，既保证了手术操作的高效性与精准性，又通过区分无需灭菌的主机、脚踏与需灭菌的手柄，合理规划了设备的维护流程，兼顾了临床实用性与卫生安全性。

（二）设备材质与结构特点​

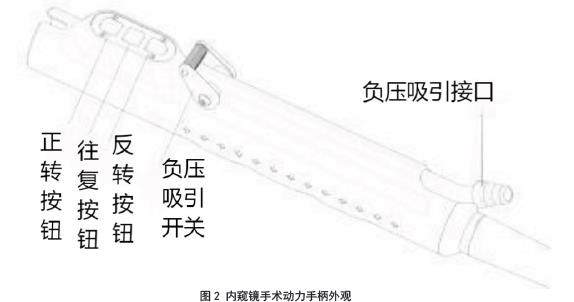

在材质选择与结构设计上，MS-5100内窥镜手术设备充分考量高温灭菌需求与临床使用特性。手术手柄外壳选用2A80铝合金，这种材料在满足轻量化需求的具备卓越的力学性能与抗腐蚀能力，可承受高温高压灭菌环境下的严苛考验，确保手柄结构在多次灭菌循环后依然稳固（图2）。表面采用微弧氧化处理，形成致密陶瓷膜，不仅显著提升表面硬度与耐磨性，更增强了化学稳定性，有效抵御高温蒸汽的侵蚀[2]。手柄内部PCB板运用耐高温胶水进行密封处理，构建起可靠的电气防护屏障，隔绝蒸汽与水分侵入，保障电路系统在灭菌过程中的安全性与稳定性；核心驱动电机选用特制的耐蒸汽灭菌型号，结合高精度密封圈设计，实现双重密封防护，确保电机在湿热环境下仍能保持动力传输的准确性与稳定性。手柄其余部件采用不锈钢材质，凭借高强度与耐腐蚀特性，与铝合金外壳形成优势互补，进一步提升整体结构强度与耐用性。设备在结构布局上精心规划，内部线路与部件紧凑有序排列，减少灭菌死角，优化蒸汽流通路径，确保热量均匀传递，实现高效灭菌，充分展现了材质特性与结构设计在高温灭菌适配性方面的深度融合与创新实践。

二、高温灭菌原理与方法​

（一）高温灭菌基本原理

高温灭菌基于微生物蛋白质、核酸等生物大分子对热敏感的特性，通过热能破坏其结构与功能，从而实现杀灭微生物的目的。在高温环境下，微生物细胞内的蛋白质发生变性，空间结构被破坏，导致酶活性丧失，无法参与细胞的正常代谢过程；核酸分子中的氢键断裂，双链结构解旋，遗传信息传递受阻，细胞无法进行复制与繁殖[3]。高温还会引起细胞膜脂质过氧化，破坏细胞膜的完整性，导致细胞内容物外泄，加速微生物死亡。不同类型的微生物对高温的耐受程度存在差异，细菌芽孢因具有特殊的皮层结构和高浓度的吡啶二羧酸钙，相较于繁殖体具有更强的耐热性，因此灭菌过程需根据微生物种类与数量，精准控制温度、时间和压力参数，以确保彻底杀灭所有潜在致病微生物。高温灭菌过程中的热传递方式（传导、对流、辐射）也会影响灭菌效果，合理设计灭菌设备的热力循环系统，可保证被灭菌物品受热均匀，实现高效灭菌。

（二）常见高温灭菌方法

目前，医疗领域常用的高温灭菌方法主要包括压力蒸汽灭菌法、干热灭菌法和环氧乙烷灭菌法（高温阶段）。压力蒸汽灭菌法凭借高效、经济、环保的特点，成为内窥镜手术设备灭菌的首选方式。该方法利用饱和蒸汽在高温高压下释放的潜热，快速传递热量至物品内部，穿透性强且热分布均匀，能够在较短时间内达到灭菌效果。通常在121℃、0.1MPa压力下维持15～30分钟，或在134℃、0.22MPa压力下维持3～4分钟，即可有效杀灭包括细菌芽孢在内的各类微生物[4]。干热灭菌法则是通过干热空气的对流与热辐射作用，使微生物脱水、氧化并破坏其大分子结构，一般在160-170℃下维持2小时以上。但干热灭菌穿透力较弱、灭菌时间长，不适用于含水分或对高温敏感的材料，在MS-5100内窥镜手柄灭菌中应用较少。环氧乙烷灭菌虽不属于传统高温灭菌，但在灭菌过程中需将温度控制在37-63℃以促进气体扩散与反应，其通过烷基化作用破坏微生物的蛋白质和核酸，灭菌效果可靠且对材料损伤小，不过存在残留毒性和易燃易爆风险，需严格控制操作环境与通风流程。MS-5100内窥镜手柄选用的2A80铝合金、不锈钢等材料，结合密封设计，能够有效适应压力蒸汽灭菌的高温高压环境，确保灭菌过程安全高效。

三、内窥镜手术设备高温灭菌适配性分析​

（一）设备各部件耐高温性能评估

MS-5100型号内窥镜手术设备中，需灭菌的手柄部分通过材料与结构设计的双重优化，实现了优异的耐高温性能。配合高精度密封圈，可在湿热环境中维持良好的运转性能，避免因高温导致的绝缘失效或机械卡顿[5]。手柄其余部分采用的不锈钢材质，凭借高熔点和抗氧化特性，在高温灭菌过程中始终保持结构强度，与铝合金外壳、密封组件共同构建起耐高温防护体系，确保手柄各部件在多次灭菌循环后仍能正常工作。

（二）高温灭菌对设备性能的影响

高温灭菌对MS-5100内窥镜手术设备手柄性能的影响经过系统性设计得到有效控制。在材料层面，2A80铝合金与不锈钢在承受高温蒸汽时，整体而言，MS-5100手柄通过科学的材料选择、先进的制造工艺和严谨的结构设计，将高温灭菌对设备性能的影响降至最低，保证了设备在临床使用中的安全性、可靠性与稳定性。

四、高温灭菌适配性验证方法​

（一）实验室模拟验证

实验室模拟验证通过构建标准化、可控的高温灭菌环境，对MS-5100内窥镜手术设备手柄进行系统性测试。首先，采用高精度压力蒸汽灭菌器模拟临床常用的121℃、0.1MPa和134℃、0.22MPa灭菌参数，将手柄置于不同温度梯度、压力条件和灭菌时长的组合环境中，重复进行30次以上循环测试，以模拟设备全生命周期内的灭菌场景。在每次循环后，利用扫描电子显微镜（SEM）观察2A80铝合金外壳微弧氧化膜的微观结构变化，检测其表面是否出现裂纹、剥落等损伤，评估陶瓷膜在高温蒸汽下的稳定性；通过红外热成像技术监测手柄内部温度分布，验证PCB板密封结构对蒸汽渗透的阻隔效果[7]。运用动态力学分析仪（DMA）测试电机绝缘材料和密封圈在高温高湿环境下的力学性能，分析其弹性模量、断裂伸长率等参数的变化趋势，判断是否出现材料老化或性能衰退。对不锈钢部件进行金相组织分析，观察其在多次高温处理后晶粒结构和耐腐蚀性能的变化，确保手柄整体结构强度不受影响。

（二）临床应用验证

临床应用验证是将实验室成果推向实际场景的关键环节，通过真实医疗环境下的使用反馈，全面评估MS-5100手柄的高温灭菌适配性。在验证过程中，选取多家具备不同手术量和灭菌设备配置的医院作为试点，将手柄纳入日常手术器械灭菌流程，累计完成不少于1000例手术的灭菌循环与使用。医护人员在每次灭菌前后，采用标准化操作流程对设备进行外观检查、功能测试和电气性能检测，记录手柄表面是否出现变色、变形，电机操控是否顺畅，PCB板控制功能是否正常等细节。医院感染控制部门定期对手柄灭菌后的表面微生物残留情况进行采样检测，运用ATP荧光检测仪和微生物培养技术，验证灭菌效果是否符合《医院消毒供应中心管理规范》要求。建立设备使用档案，跟踪手柄在不同灭菌设备（如预真空压力蒸汽灭菌器、下排气式压力蒸汽灭菌器）和不同灭菌周期下的性能变化，收集医护人员的操作反馈和故障报告，分析手柄在实际使用中可能遇到的潜在问题[8]。临床应用验证通过长期、多场景的数据积累和实践检验，有效弥补了实验室模拟的局限性，为手柄的临床安全性和可靠性提供真实可靠的验证依据。

结束语：

通过上述分析可知：2A80铝合金外壳与微弧氧化处理、不锈钢部件及耐高温密封材料的应用，赋予手柄良好的耐高温、抗腐蚀性能；结构设计方面，PCB板密封、耐蒸汽电机及密封圈的组合，有效隔绝蒸汽侵入，保障内部电气元件安全。通过对高温灭菌原理与方法的深入分析，明确压力蒸汽灭菌法的适用性，并从部件耐高温性能评估、灭菌对设备性能影响两方面进行理论验证。实验室模拟验证采用多技术手段量化分析材料与结构在高温环境下的变化，临床应用验证则通过真实手术场景的长期数据积累，双重验证手柄的灭菌适配性。研究成果表明，该手柄在多次压力蒸汽灭菌后，材料结构稳定、功能保持精准、灭菌效果达标，成功解决了内窥镜手术设备高温灭菌易损与性能衰减的问题，为医疗设备设计提供了可借鉴的技术方案。

参考文献：

[1]周敏敏.基于内窥镜下可重复医疗器械消毒或灭菌的防水应用[J].中国机械，2023（3）：67-70.

[2]王少莲，胡琳娴，伍红婷，等.国内外内镜消毒灭菌领域研究文献计量分析[J].山西医药杂志，2024，53（15）：1172-1177.

[3]吴璠.基于技术审评的电子泌尿系统内窥镜相关问题研究[J].中国医疗器械信息，2025，31（1）：23-25，46.

[4]谢昕，晁园，张坤智，等.内窥镜用活检袋注册概况及技术审评要点分析[J].中国医疗器械信息，2025，31（5）：14-16，61.

[5]蒋硕，万敏，李庆雨，等.内窥镜设备安全性评价在新旧标准中的差异要点解读[J].中国医疗设备，2024，39（3）：58-62.

[6]李全威，陈金涛，纪小春，等.电子内窥镜的常见故障及排除策略[J].医疗装备，2022，35（6）：117-118.

[7]彭伟芬.环节控制全程管理对消化内镜清洗灭菌效果的影响[J].中国卫生标准管理，2022，13（1）：140-143.

[8]王淑芳.新式可拆卸内窥镜挂架的应用体会[J].中国老年保健医学，2022，20（1）：159-161.
