摘要：随着矿业领域的快速发展，矿山机电设备的故障诊断技术日益成为提升生产效率和保障作业安全的重要研究课题。近年来该领域的研究聚焦于提高诊断技术的准确性和效率，特别是在数字模型技术、高压异步设备故障诊断、球磨机故障诊断以及无损检测诊断技术等方面取得了显著进展，这些技术的应用不仅提高了故障检测的准确度和及时性，还显著降低了维护成本，提升了设备的可靠性和安全性。因此深入探究矿山机电设备的故障诊断技术对于推动矿业生产的现代化和智能化具有重要意义。

关键词：矿山；机电设备；故障诊断

前言：

在当今矿业生产中机电设备的高效运行对于保证生产安全和提升生产效率至关重要。故障诊断技术作为确保矿山机电设备可靠性的关键手段，其发展和应用受到了广泛关注。深入分析矿山机电设备故障诊断的重要性、诊断技术的基本原理以及多种实际应用技术中可以发现，如数字模型技术、高压异步设备故障诊断、球磨机故障诊断以及无损检测诊断技术等的应用，在提高对机电设备故障诊断的理解并推动相关技术的发展与创新中具有不容忽视的重要作用。

1.矿山机电设备故障诊断重要性与原理

1.1 重要性

矿山机电设备的正常运行是确保矿山生产顺利进行的基础。设备故障诊断技术能够及时发现并处理故障，减少意外停机时间，从而保障生产活动的连续性和稳定性[1]。有效的故障诊断不仅能够缩短设备维修时间，还可以预防重大事故的发生，确保生产过程的安全性；矿山机电设备通常需要巨额投资，其使用周期的长短直接关系到投资的回报率。通过高效的故障诊断，可以及时发现并修复设备的潜在问题，延长设备的使用寿命，减少新设备的投资成本。这对于矿山企业的长期发展和资本优化具有重要意义；故障诊断技术能够提高矿山机电设备的运行效率。通过对设备运行状态的实时监控和故障预测，可以优化设备的维护计划，避免非计划性的维修工作，从而提高设备的工作效率和生产效率。此外，高效的故障诊断还可以帮助企业更精确地安排生产计划，减少资源浪费，提高整体的生产效益[2]。

1.2 原理

矿山机电设备故障诊断技术的原理主要基于设备状态监测和故障特征分析，通过对设备运行中的各种参数进行实时监测，采用先进的数据处理方法对监测数据进行分析，从而实现对设备故障的准确诊断[3]。状态监测是故障诊断的基础，它涉及对设备振动、温度、声音等物理量的连续测量，这些物理量的变化往往能够反映出设备内部结构的异常，是故障诊断的重要依据；对于监测到的数据，采用信号处理技术进行分析是实现故障诊断的关键步骤。这包括频谱分析、时域分析、模态分析等方法，能够从复杂的信号中提取出故障特征信息。例如，通过频谱分析可以识别出设备特定部件的故障频率，从而判断出故障部位和故障类型；随着人工智能和机器学习技术的发展，智能故障诊断方法逐渐成为矿山机电设备故障诊断领域的研究热点。这些方法能够通过学习设备的正常运行模式和故障模式，构建故障诊断模型，实现对故障的自动识别和预测。智能故障诊断不仅提高了诊断的准确性和效率，而且能够处理更复杂的故障情况。

2.矿山机电设备故障诊断技术实际应用

2.1数字模型技术

数字模型技术在矿山机电设备故障诊断领域发挥着重要作用，其应用原理主要基于设备的运行数据和故障历史数据，构建数学模型来模拟设备运行状态（如图一），从而实现故障的精确诊断[4]。在应用中该技术主要用于诊断轴承损伤、齿轮箱故障、电机异常等常见故障类型。通过对特定设备的振动信号、温度变化、电流波动等关键参数进行实时监测，数字模型能够实时反映设备的运行状况。

具体诊断流程包括数据收集、特征提取、模型构建和故障预测四个步骤。首先，通过传感器收集设备运行的相关数据，如振动信号、温度和电流等。其次，利用信号处理技术从原始数据中提取出反映设备状态的特征参数。然后，基于这些特征参数构建数字模型，如支持向量机、神经网络等机器学习模型。最后，利用构建好的模型对设备进行故障预测和诊断。以某矿山挖掘机的液压系统故障为例，应用数字模型技术进行故障诊断时，首先收集了液压系统的压力、流量和温度等数据，通过分析这些数据发现压力波动超出正常范围，随后提取波动特征，建立预测模型，最终成功预测出液压泵的磨损故障。通过这种故障诊断，挖掘机的停机维修时间从原来的6小时缩短到2小时，维修成本降低了40%，显著提高了设备的使用效率和可靠性。

2.2高压异步设备故障诊断技术

高压异步设备的故障诊断技术主要基于电机运行参数的监测和故障特征的分析，包括电流、电压、振动、温度等关键指标的实时监控[5]。通过对这些参数的连续测量，可以对设备的运行状态进行全面评估，从而及时发现并诊断潜在的故障。电流和电压的监测是高压异步设备故障诊断的基础（如图二）。通过对电机电流和电压的实时监控，可以发现过载、短路、断相等故障。特别是电流的非对称性和电压的异常波动往往是故障的前兆；振动分析是诊断轴承和转子故障的重要手段。通过振动信号的频谱分析，可以识别出特定频率的异常振动，从而判断出设备的具体故障类型；温度监测也是高压异步电机故障诊断的关键环节。电机在运行过程中的温度变化可以反映其内部状态，如绝缘老化、过载等问题都会导致电机温度异常升高。因此，通过温度传感器监测电机的热状态，可以及时发现和预防故障。在实际应用中，高压异步设备的故障诊断还需要结合先进的数据处理技术和智能分析方法。例如，利用机器学习算法对大量历史数据进行分析，可以建立故障诊断模型，实现对故障的自动识别和预测。这种基于数据驱动的故障诊断方法能够提高诊断的准确性和效率，对于预防重大故障和降低维修成本具有重要价值。

2.2球磨机的故障诊断技术

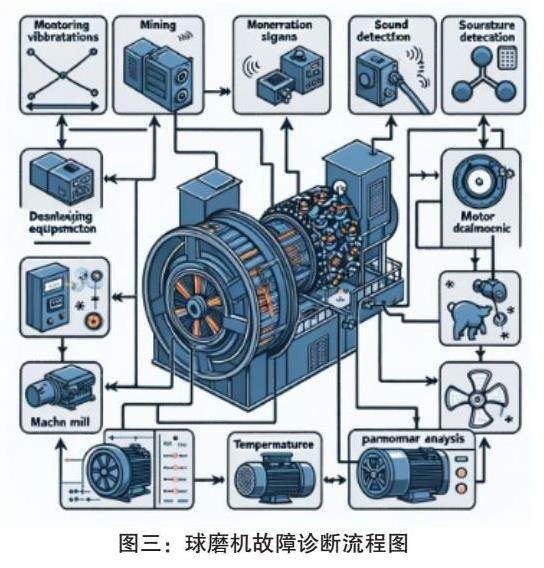

球磨机作为矿山机电设备中常见的粉磨设备，其故障诊断技术对于保证矿山生产的连续性和效率至关重要[6]。球磨机故障诊断技术的原理主要基于设备运行状态的监测分析，涉及多个方面：包括振动信号分析、声音检测、温度监测以及电机参数分析等。振动信号分析是球磨机故障诊断的核心（如图三）。通过安装在关键部位的振动传感器，可以实时捕获球磨机运行时产生的振动信号，通过信号处理技术如傅里叶变换等，分析其频谱特征，从而准确判断球磨机的运行状态及其潜在故障；声音检测也是诊断球磨机故障的有效手段。球磨机在运行过程中，不同的故障状态会产生特定的声音特征。通过对这些声音信号的捕获和分析，可以辅助判断球磨机是否存在异常。温度监测同样重要，特别是对于球磨机的轴承和电机部分。温度的异常升高通常是轴承过热或电机负荷过大的信号，及时的温度监测可以预防故障的发生；电机参数的分析也不容忽视。球磨机的电机参数，如电流、电压的异常变化，往往预示着设备存在问题。例如，电流的突然增加可能是由于负载过大或电机内部短路引起的。通过对这些电机参数的实时监测和分析，可以及时发现并处理故障。

在实际应用中，这些故障诊断技术不仅可以单独使用，也可以结合运用，以提高诊断的准确性和效率。例如，通过振动信号和声音检测的结合分析，可以更全面地了解球磨机的运行状态；温度监测和电机参数分析的结合则可以更早地预警潜在的故障。这种多维度、多方法的综合诊断方式，对于确保球磨机稳定、高效运行具有重要意义。由此可见球磨机的故障诊断技术是矿山机电设备故障诊断技术中的重要组成部分。通过对球磨机运行状态的多角度、多层次监测和分析，可以及时准确地诊断出设备的故障，为设备维护和故障处理提供科学依据，确保矿山生产的稳定和高效。随着监测技术和数据分析方法的不断发展，球磨机故障诊断的准确性和智能化水平将进一步提高。

2.4无损检测诊断技术

在矿山机电设备的维护和检修中，无损检测诊断技术因其高效性和准确性而显得尤为重要。该技术通过不破坏设备的原有状态，利用声、光、电等物理性质进行故障检测和分析，能够及时发现设备的潜在问题，避免更大的经济损失和安全隐患[7]。无损检测技术在矿山机电设备故障诊断中的应用，主要包括超声波检测、红外热像技术、电磁检测等方法，覆盖了轴承损伤、裂纹、腐蚀、局部过热等多种故障类型。超声波检测是通过发射超声波并接收其反射波来确定材料内部缺陷的位置和大小。例如，在对转动机械如电动机轴承进行故障诊断时，可以通过超声波探测器捕捉到由轴承损伤引起的高频声波，据此判断轴承的损伤程度。在一项实际案例中，超声波检测发现某矿山电动机轴承内部存在微小裂纹，裂纹长度约2mm，及时的检测和维修避免了轴承的进一步损坏，保证了设备的正常运行。红外热像技术则利用红外热像仪检测设备表面的温度分布，从而发现因摩擦、电阻等原因引起的异常热点。在对输送带电机的检测中，利用红外热像技术发现电机接线盒处存在过热现象，温度高达60℃，远高于正常运行温度，据此判断为电机绝缘损坏，及时维修避免了更严重的故障；电磁检测则是通过分析电磁场的变化来诊断设备内部的故障。在对电动机定子绕组的故障诊断中，电磁检测技术可以有效地检测出绕组内部的断线、短路等问题。例如，在一次对矿山提升机电机的电磁检测中，发现其定子绕组存在不均匀的磁场分布，进一步分析确认为绕组绝缘老化，及时更换避免了更大的安全事故。

结束语：

通过深入研究矿山机电设备的故障诊断技术，可以明显看出这一领域的发展对于提高矿山生产的安全性和效率具有不可估量的价值。从数字模型技术到无损检测诊断技术，各种方法在实际应用中均展现了其独特的优势和重要性。这些技术不仅能够及时准确地发现设备潜在的故障，还可以有效地延长设备的使用寿命，降低维护成本，确保生产的连续性和稳定性。

参考文献：

[1] 赵振国. 基于数据流的矿山机电配套设备故障诊断模型[J]. 煤炭科技，2022，42（2）：90-92，99.

[2] 刘林. 探讨故障诊断技术在矿山机电设备维修中的应用[J]. 内燃机与配件，2022（6）：106-108.

[2] 刘宗旨. 故障诊断技术在矿山机电设备检修中的重要性及运用分析[J]. 中国设备工程，2022（21）：148-150.

[4] 王闯. 故障诊断技术在矿山机电设备的应用探讨[J]. 世界有色金属，2022（15）：25-27.

[5] 王芳. 矿山机电设备检修中的故障诊断技术研究[J]. 电力设备管理，2022（11）：280-282.

[6] 刘贺. 故障诊断技术在矿山机电设备中的运用策略[J]. 中国战略新兴产业，2022（26）：155-157.

[7] 唐伟. 浅谈故障诊断技术在矿山机电设备维修中的应用[J]. 科技创新导报，2022，19（11）：22-25.
