摘要：本文研制了一种带开关的灯用堵头，通过内置开关在堵头上，显著提高了用户操作的便捷性，使得用户可以在不接触墙壁开关或远程控制的情况下，直接控制灯具的开关。同时集成了过载保护和短路保护功能，兼顾了不同电压和功率的灯具，解决了现有技术中的灯用堵头存在漏电风险，安全性差的技术问题，满足不断变化的用户需求和市场趋势。

关键词：开关；灯；堵头

中图分类号：TM08 文献标识码：A 文章编号：

前言

在当前的照明设备领域，消费者日益追求更高的便利性和节能效率。尽管市场上已有众多照明解决方案，但许多产品在用户交互体验方面尚存在不足，特别是在灯具的开关控制上，传统的墙壁开关或者远程控制系统，并不总能满足用户对即时操作便利性的需求。高安装位置的灯具或者设计上无法容易接触的照明设备，尤其凸显了这一点。因此，开发一种用户友好、易于操作的照明系统成为了照明设备制造商和设计者的重要课题。

在此背景下，我们提出了一种带开关的灯用堵头，这种设计允许用户直接在灯具上进行开关操作，极大地提高了使用时的便捷性。本文研制的带开关灯用堵头不仅简化了传统照明系统中开关的安装和操作过程，还通过其创新性的集成设计，提升了整体的美学设计和用户互动体验。这种带开关的灯用堵头在实用性、美观性以及安全性方面均有显著改进，有望为照明设备市场带来新的变革。

1 文献综述

本论文在着手研究一种带开关的灯用堵头之前，系统地回顾和评述了现有技术和相关的研究工作。传统的照明解决方案，如开关、插座和灯具等，通常是作为独立元件存在的，每个元件都有自己特定的作用和设计要求。开关通常安装在墙上或固定位置，用户需要到达开关位置才能操作。这种布局在灯具安装位置不便手动触及的情况下造成了使用上的不便。

近年来，在照明设备领域，设计趋势已从单一的照明功能向智能化、集成化转变。照明设备不仅仅是光源，而是成为了智能家居生态系统中的一个互联组件。例如，谷歌（Google）和菲利普斯（Philips）推出的智能灯泡，通过无线技术实现了远程控制和自动化[1]。然而，这些技术的实施往往伴随着高昂的成本和对现有家居环境的侵入性重构。

在传统照明解决方案方面，虽然墙壁开关和拉链开关等传统机械式开关仍在广泛使用，但其在便捷性、安全性和节能方面的表现并不尽如人意。根据《照明研究与技术》（Lighting Research & Technology）的一篇论文，开关的位置和操作方式会直接影响用户的使用习惯和能源消耗。

随着LED技术的普及和成本降低，有学者开始探讨如何将开关整合到灯具中，以增强操作的直观性和方便性。一项发表在《光电子国际》（International Journal of Photoenergy）的研究表明，集成式开关能显著改善用户体验和能源管理效率。但仍然缺乏一种即插即用、与现有照明基础设施兼容的创新解决方案。

在专利文献方面，大量专利涉及改进照明设备的开关机制，但许多专利并未深入考虑到产品的实用性与市场接受度。

现有的一些学术论文和工业研究亦提出了多样化的智能照明解决方案，例如利用无线技术控制的智能灯具[2]，但这些方案往往需要用户购买额外的控制设备或依赖于特定的智能家居系统。进一步的研究表明，用户对于照明设备的易用性和灵活性需求日益提高，催生了对更为集成化、用户友好型设计的需求。

综合现有文献和专利的研究，本文确认了在照明设备的开关设计方面存在显著的创新空间。尤其是在提高用户的操作便利性和确保产品的经济合理性方面，我们认识到一种带开关的灯用堵头的开发是行业中的一项创新，它可以在不破坏现有家居布局的前提下，提供更为直观、便捷的操作方式，并降低技术实施的成本。

2 具体实施详解

2.1 设计理念与目标

现有技术中，TLED灯越来越受到人们的青睐，TLED灯包括灯体，灯体的端部连接有灯用堵头，目前市面上的TLED灯用堵头没有设置开关，TLED灯在双端进电的使用场合时，存在安装施工漏电风险。为了解决现有技术中的灯用堵头存在漏电风险，安全性差的技术问题。本文旨在设计一种带开关的灯用堵头，通过内部结构的创新设计，实现简单、便捷的操作方式，同时确保安全性和可靠性不受影响。设计目标是为了让用户能够直接在灯具端部控制开关，无需额外的开关器件或远程控制装置。

2.2 结构组成

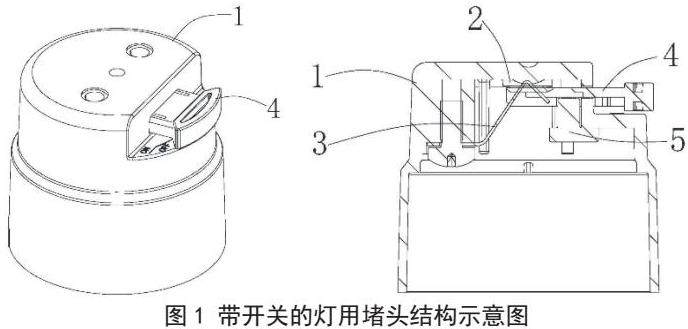

图中，1是堵头本体，2是堵头铜片，3是簧片，4是为插板，5是为定位件。

堵头铜片（2）和簧片（3）装配在堵头本体1内，堵头铜片（2）和簧片（3）可对应接触连通；插板（4）滑动装配在堵头本体1上，插板（4）伸到堵头铜片（2）和簧片（3）之间，插板（4）上形成有窗口，插板（4）可滑动控制堵头铜片（2）和簧片（3）之间的通断。本文研制的带开关灯用堵头主要包括以下几个部分：

外壳：采用耐高温、耐冲击的塑料或金属材料制成，外形与现有灯具的端部形状匹配，确保可以无缝对接。

开关机构：内置于堵头中，采用轻触式设计，用户可以通过简单的按压来实现开启或关闭灯具。该轻触开关具备良好的触感和反馈，确保用户操作的准确性。

电路板：包含开关控制电路和电流调节电路，设计有过载保护、短路保护功能，确保使用安全。

导电部件：采用耐腐蚀、优良导电性能的材料，保证电流顺畅传输且不易损坏。

2.3 工作原理

堵头本体（1）呈一端开口的筒体结构，远离开口的另一端的外表面形成有槽，该槽为台阶槽，包括垂直相接的第一槽面和第二槽面，第一槽面上形成有通孔以供插板（4）穿过，同时插板（4）沿第二槽面滑动。

堵头铜片（2）装配在堵头本体（1）内；簧片（3）也装配在堵头本体（1）内，它的弹性接触端与堵头铜片（2）对应。

插板（4）采用绝缘材料制成，滑动装配在堵头本体（1）上，它伸到堵头铜片（2）和簧片（3）之间，插板（4）上形成有窗口。簧片（3）的弹性接触端呈V形弯折状，弹性接触端的夹角处穿过此窗口与堵头铜片（2）接通。拉动插板（4），可隔开堵头铜片（2）和簧片（3）。同时，插板（4）上还形成有定位槽，堵头本体（1）内固定有定位件（5），其沿定位槽滑动，定位件（5）位于定位槽的第一定位位置时，簧片（3）的弹性接触端可穿过窗口与堵头铜片（2）接通；当定位件（5）位于定位槽的第二定位位置时，插板（4）隔开簧片（3）和堵头铜片（2），簧片（3）和堵头铜片（2）断开连通。定位槽沿插板（4）的滑动方向延伸，定位件（5）垂直伸到定位槽内，定位槽的槽壁上形成有两组定位凸起，定位件（5）上对应形成有定位凹部，定位凸起和所述定位凹部形状相适应。

当用户通过按压堵头上的开关时，开关机构会触发电路板上的控制电路，从而实现对灯具电源的通断。该控制电路设计有缓冲和稳定功能，避免因操作过快造成的电流冲击，延长灯具的寿命。

2.4 技术效果

本文研制的带开关灯用堵头通过滑动设置插板，插板上设置有窗口，插板伸到堵头铜片和簧片之间，当需要连通时，可推动插板，使插板的窗口位于堵头铜片和簧片之间，簧片可穿过窗口于堵头铜片接触连通；当需要断开时，拉动插板，使插板的非窗口位置位于堵头铜片和簧片之间，隔开堵头铜片和簧片，堵头铜片和簧片之间断开连通。即插板起到开关作用，且仅需推拉插板即可控制开关，操作方便，可有效避免漏电现象，安全性好。设置堵头本体的外表面形成有槽，可容纳插板的外端，如此，可不增加灯用堵头的整体体积；进一步设置槽包括垂直相接的第一槽面和第二槽面，第一槽面上的通孔配合第二槽面可限定插板的滑动方向；插板的外端可被第一槽面限定，进而可限定插板向堵头本体内部滑动的极限位置；第二槽面上形成有指示标识，可更为直观地判断灯用堵头的通断状态。窗口设置呈梯形，并延伸有导向斜面，方便簧片的弹性接触端能准确且平顺地滑入或滑出窗口，不会发生偏移。

2.5 安装方式与操作方法

本文研制的带开关灯用堵头设计为可以直接替换或安装在标准灯具的端部。安装时，将堵头固定在灯具端部的对应位置，确保内部导电部件与灯具的电源接口相连。用户操作时，直接按压堵头表面的开关即可控制灯具的开启或关闭。

2.6 优化设计

对于不同类型的灯具，堵头的外形和内部结构可能需要进行适当的调整和优化。例如，对于户外照明或防水灯具，堵头的外壳将设计为具有防水功能。此外，将考虑堵头的色彩和外观设计，以适配各种风格的照明环境。

2.7 兼容性考量

本文研制的带开关灯用堵头设计将兼顾不同电压和功率的灯具使用要求，电路设计将符合国际标准，以适应全球市场。同时，堵头的设计将考虑到与智能照明系统的兼容性，为未来技术的整合留出可能性。

3 实验验证

3.1 耐久性测试

目的是评估开关机制在长期重复使用后的稳定性和耐久性。通过模拟日常使用中的开关操作，对堵头进行了至少10万次的开/关循环测试。记录每万次操作后的性能变化，包括开关触感、响应时间和触点电阻的变化。

3.2 电气安全测试

包括短路保护、过载保护和绝缘强度测试。通过模拟堵头遇到异常电流时的响应，确认其能够迅速切断电路，防止灯具损坏和用户触电风险。绝缘强度测试确保堵头在高电压下不会发生击穿，保障用户安全。

3.3 热稳定性测试

长时间开启灯具后，堵头可能会受到热量的影响。我们对堵头进行连续工作的热测试，评估其在高温环境下的物理和电气性能稳定性。此实验确保堵头材料不会因长时间工作导致变形或性能下降。

3.4 用户体验评估

通过一组用户测试组进行实际操作体验评估。参与者被要求使用带开关的堵头来控制灯具，并提供他们对于开关操作便利性、响应速度和整体满意度的反馈。此评估帮助进一步了解用户需求，优化产品设计。

3.5 兼容性测试

考虑到不同的灯具类型和电源要求，对堵头进行了多种灯具的兼容性测试。确保堵头可以与各种型号的TLED灯、LED灯泡等无缝集成，无需额外调整即可替换现有的堵头使用[3]。

3.6 环境适应性测试

考虑到不同地区的气候差异，对堵头进行高湿、高温、低温等环境条件下的适应性测试。确认堵头在多种环境下均能保持正常工作，不受环境因素影响。

4 结论

经过详尽的设计、实验验证和评估，本文研制的带开关灯用堵头显示出其显著的实用性和创新性。其主要结论如下：

（1）用户便捷性：通过内置开关在堵头上，本文显著提高了用户操作的便捷性，使得用户可以在不接触墙壁开关或远程控制的情况下，直接控制灯具的开关。

（2）安全与可靠性：堵头的设计考虑了电气安全，集成了过载保护和短路保护功能，确保了长期使用的稳定性和安全性。

（3）兼容性与适用性：堵头设计兼顾了不同电压和功率的灯具，遵循国际标准，兼容全球市场，同时为未来可能的技术整合留出空间。

（4）经济性与推广潜力：本文在提高用户体验的同时，也考虑了成本控制，使得产品具有良好的市场竞争力和推广潜力。

总体而言，本文研制的带开关灯用堵头包括：堵头本体；堵头铜片，装配在堵头本体内；簧片，也装配在堵头本体内，其弹性接触端与堵头铜片对应；插板，采用绝缘材料制成，滑动装配在堵头本体上，伸到堵头铜片和簧片之间，插板上形成有窗口，弹性接触端可穿过此窗口与堵头铜片接通；拉动插板，可隔开堵头铜片和簧片。解决了现有技术中的灯用堵头存在漏电风险，安全性差的技术问题。

参考文献：

[1]薛媛. LED照明技术的创新发展和智能化应用[J]. 光源与照明， 2022（02）： 54-56.

[2]陈文琛， 缪文南， 林庭彬， 等. 基于磁悬浮智能控制灯具电路设计研究[J]. 电子测试， 2017（23）： 17-18+20.

[3]徐洪亮. 基于触摸技术的智能LED照明控制系统的设计分析[J]. 中国新技术新产品， 2019（14）： 14-15.

作者简介：徐洪亮（1980—），男，汉族，江苏盐城人，大专，工程师，研究方向：智能LED照明控制系统。
