摘要：随着建筑信息模型（BIM）技术的发展，其在建筑生命周期管理中的应用日益广泛。竣工模型作为BIM技术的重要组成部分，对建筑物后期的运营、维护和管理具有关键作用。本研究针对传统竣工模型建立方法存在的效率和精度问题，提出了一种基于三维激光扫描技术的BIM竣工模型建立及质量检测方法。研究采用了徕卡RTC360激光扫描仪对典型竣工场所进行高精度数据采集，并通过专业软件进行点云数据处理和BIM模型构建。通过对点云数据的深入分析，实现了对竣工场所的全面质量检测，包括尺寸偏差、平整度和角度检测等方面。研究结果表明，所提出的方法能显著提高竣工模型建立的精度和效率，为建筑工程质量和安全管理提供了有力支持。本研究还探讨了三维激光扫描技术与BIM技术结合的创新点，为后续研究和实践提供了新的思路。

关键词  三维激光扫描；建筑信息模型；竣工模型；质量检查；点云数据处理

1. 引言

1.1 研究背景

建筑信息模型（Building Information Modeling， BIM）技术作为建筑行业的革新工具，正逐步重塑传统的设计、施工和运维流程。BIM技术通过创建和管理建筑项目的数字信息，实现了对建筑全生命周期的高效管理。在这一过程中，竣工模型作为BIM工作流程的终端产出，对建筑物的后期运营、维护和管理具有至关重要的作用。它确保了建筑物的实际状态与设计预期的一致性，为设施管理提供了精确的数据支持。

1.2 研究动机

尽管BIM技术具有显著优势，但现有的竣工模型建立方法仍存在诸多局限。传统方法依赖于手工测量和二维图纸，不仅效率低下，而且难以保证数据的准确性和完整性。随着三维激光扫描技术的兴起，其在数据采集的高精度和高效率方面展现出巨大潜力。该技术能够快速捕捉复杂建筑环境的三维数据，生成密集的点云，为建立精确的竣工模型提供了可能。

1.3 研究目标与贡献

本研究旨在探索三维激光扫描技术在BIM竣工模型建立及质量检测中的应用。通过采用高精度的徕卡RTC360激光扫描仪，本研究将实现对竣工场所的快速、全面的数据采集，并基于此数据构建BIM竣工模型。此外，本研究还将开发一套基于点云数据的质量检测流程，以评估和确保建筑工程的施工质量。本研究的贡献在于提供了一种创新的BIM竣工模型建立方法，提高了模型建立的效率和精度，同时为建筑工程质量管理提供了新的技术手段。

2. 文献综述

2.1 三维激光扫描技术

三维激光扫描技术，作为一种先进的空间数据获取手段，已在建筑、工程和测量领域得到广泛应用。该技术通过发射和接收激光脉冲来测量扫描仪与物体表面之间的距离，生成高精度的点云数据。自20世纪90年代以来，三维激光扫描技术经历了从初期的实验性探索到如今的成熟应用。在建筑领域，这项技术主要用于建筑物的三维建模、结构变形监测和施工质量控制，其优势在于能够快速获取复杂结构的精确三维信息，同时保持数据的完整性和细节。

2.2 BIM技术

建筑信息模型（Building Information Modeling， BIM）技术通过数字化方式创建和管理建筑项目的信息，实现了从设计、施工到运维的全生命周期管理。BIM技术的核心优势在于其能够提供多维度、多专业的集成信息模型，支持项目参与各方之间的协同工作。在建筑项目中，BIM技术已被应用于冲突检测、施工模拟、设施管理等多个方面，显著提高了工程效率和质量。

2.3 技术集成与应用

三维激光扫描与BIM技术的集成应用，为建筑行业带来了创新的工作模式。现有研究表明，通过将点云数据与BIM模型进行集成，可以有效提升模型的精度和实用性。集成应用还扩展了BIM技术在复杂工程分析和决策支持方面的应用范围。实践案例中，三维激光扫描技术已成功应用于文化遗产的数字化保护、建筑改造和设施管理等领域。

3. 研究方法

3.1 研究设计

本研究采用案例研究方法，以一个具体的建筑竣工项目为研究对象，通过三维激光扫描技术获取点云数据，并利用BIM技术进行数据处理和模型建立。研究框架包括数据采集、数据处理、模型建立和质量检测四个主要环节，形成一个系统的研究流程。方法论上，结合定量分析和定性评估，确保研究结果的科学性和实用性。

3.2 数据收集

数据收集环节使用徕卡RTC360三维激光扫描仪，快速捕捉复杂建筑场景的三维信息。在项目现场，根据建筑结构和空间布局，合理布置扫描站点，确保点云数据的全面性和连续性。通过Cyclone Register 360软件对采集到的点云数据进行初步拼接和去噪处理，形成高精度的点云模型。

3.3 数据处理

数据处理环节包括点云数据的预处理、分析和BIM模型建立。预处理阶段，使用Geomagic Wrap软件对点云数据进行去噪、抽稀和网格化处理，优化数据质量。分析阶段，基于点云数据进行空间尺寸测量和结构特征识别。BIM模型建立阶段，将预处理后的点云数据导入Revit软件，利用其参数化建模工具，根据点云数据构建墙体、楼板、屋顶等建筑元素，并进行细节调整和纹理映射。

3.4 质量检测方法

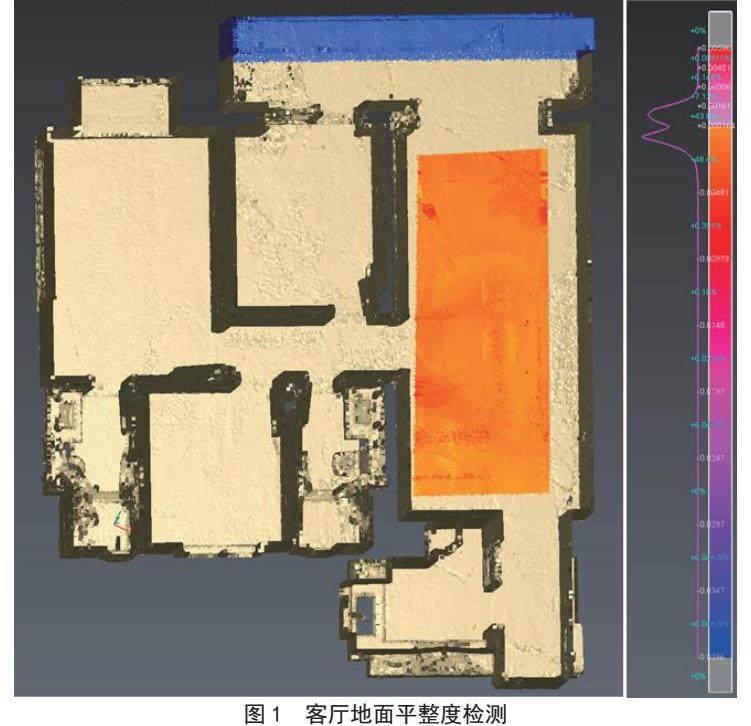

质量检测环节，基于建立的BIM模型，运用Polyworks和3DReshaper软件进行尺寸偏差、平整度（如图1）和角度的检测。尺寸偏差检测通过比较模型尺寸与设计图纸，评估施工精度。平整度检测通过对墙面和地面的点云数据进行分析，评估施工质量。角度检测则验证结构元素之间的垂直度和角度精度。本研究的质量检测方法能够全面评估竣工工程的质量，为后续的运维管理提供准确的数据支持。

4. 案例验证

4.1 项目描述

本案例研究选取了一个典型的三室两厅住宅作为研究对象，该住宅已完成装修，具备了竣工验收的条件。项目总面积约140平方米，具有现代住宅的典型布局和设计特点。此案例的选取旨在验证三维激光扫描技术在BIM竣工模型建立及质量检测中的应用效果。

4.2 数据采集实施

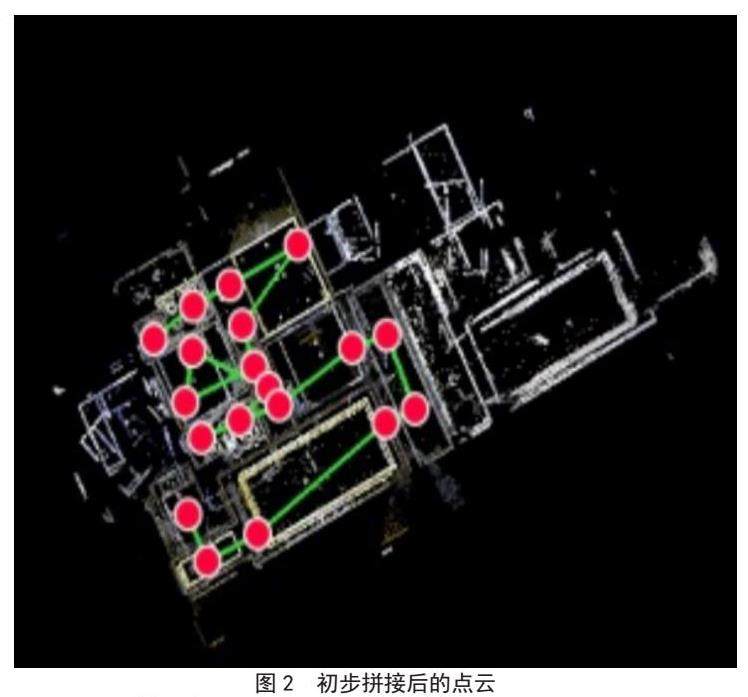

数据采集环节采用了徕卡RTC360三维激光扫描仪，根据住宅的结构特点和空间布局，在室内设置了19个扫描站点。每个站点的扫描数据包括高密度的点云和全景图像，确保了数据采集的全面性和精确性。通过Cyclone Register 360软件对采集到的点云数据进行拼接和预处理（如图2），为后续的模型建立和质量检测提供了高质量的原始数据。

4.3 BIM模型建立

在Revit软件中，利用Autodesk Recap将点云数据转换为Revit可识别的格式，进而基于这些数据建立了BIM模型。模型建立过程中，首先通过点云数据识别建筑元素的轮廓和尺寸，然后使用Revit的建模工具创建墙体、楼板、屋顶等结构构件。随后，对模型进行细化，添加门窗、家具等细节，并进行纹理映射，以提高模型的真实性和可视化效果。

4.4 质量检测实施

质量检测环节主要包括尺寸偏差、平整度和角度检测。使用Polyworks软件对BIM模型与设计图纸进行对比，检测尺寸偏差；利用3DReshaper软件对点云数据进行分析，评估墙面和地面的平整度；通过测量工具检测墙面与地面间的夹角，确保结构的垂直度和角度精度。检测结果表明，本研究方法能够有效识别施工过程中的偏差，为工程质量提供了量化的评价。

5. 结果与讨论

5.1 模型建立结果

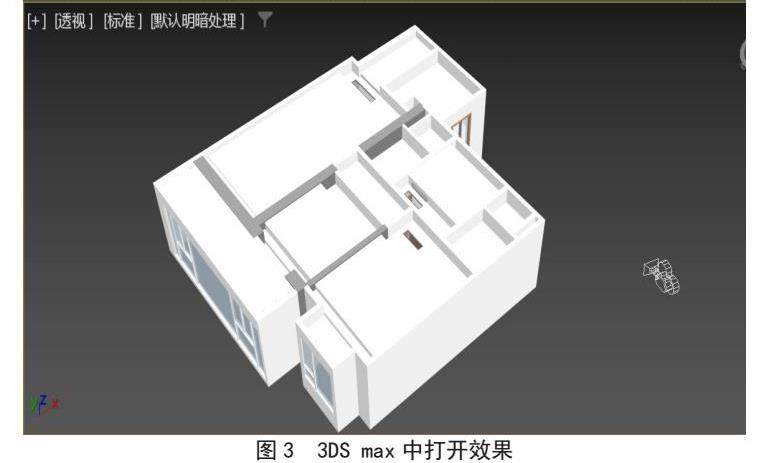

本研究成功构建了高精度的BIM竣工模型，该模型直接映射了实际竣工住宅的三维形态。利用徕卡RTC360激光扫描仪获取的点云数据，经过专业的预处理和分析，建立了细节丰富的BIM模型（如图3）。模型的精度达到了毫米级，满足了建筑行业对精度的严格要求。通过与设计图纸的细致对比，验证了模型的高保真度，确保了其在后续应用中的可靠性。

5.2 质量检测结果

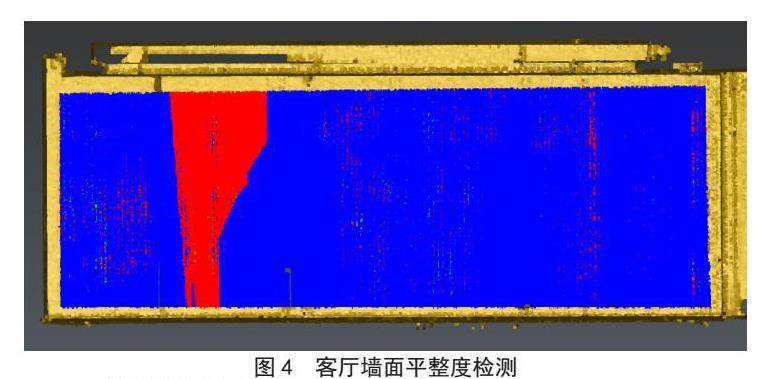

质量检测环节中，本研究采用了先进的检测工具和方法，对竣工模型进行了全面的尺寸偏差、平整度和角度检测。检测结果显示，施工质量总体达到了设计和规范要求，部分细节处存在微小偏差，但均在可接受范围内（如图4）。平整度检测揭示了施工过程中的高水准工艺，而角度检测则确保了结构元素之间的精确对接。

5.3 技术优势分析

三维激光扫描技术在本研究中的应用，展现了显著的技术优势。与传统的手工测量方法相比，该技术大幅提高了数据采集的速度和精度，减少了人为误差。此外，点云数据的高密度和全面性为BIM模型的建立提供了更为丰富和精确的信息，从而提升了模型的质量和应用价值。

5.4 改进与展望

尽管本研究取得了积极成果，但仍存在改进空间。未来的研究可进一步优化点云数据处理算法，提高自动化水平，减少人工干预。同时，探索三维激光扫描技术在更多类型的建筑项目中的应用，扩展其在BIM领域的使用范围。此外，结合人工智能和机器学习技术，进一步提升模型建立和质量检测的智能化水平，将是未来研究的重要方向。

6. 结论

6.1 研究总结

本研究通过三维激光扫描技术与BIM技术的集成应用，成功实现了建筑竣工模型的高精度建立和全面的质量检测。研究结果表明，利用徕卡RTC360激光扫描仪获取的点云数据，能够有效地转化为详细的BIM竣工模型，这些模型不仅在视觉上真实反映了建筑的实际情况，而且在尺寸精度上达到了行业标准。通过本研究的质量检测流程，能够精确地识别施工过程中的偏差和潜在问题，为建筑质量提供了量化的评价。

此外，本研究的方法论为建筑行业的数字化转型提供了新的技术路径，展示了三维激光扫描技术在BIM竣工模型建立和质量检测中的巨大潜力。与传统的竣工验收方法相比，本研究方法在效率、精度和可靠性方面具有显著优势。

6.2 研究贡献

本研究对建筑行业的潜在影响和贡献主要体现在以下几个方面：

1. 技术创新：本研究展示了三维激光扫描技术与BIM技术结合的创新应用，为建筑行业的信息化管理提供了新的解决方案。

2. 效率提升：通过自动化的数据采集和处理流程，大幅提高了竣工模型建立的效率，缩短了工程验收周期。

3. 质量保障：本研究的质量检测方法能够全面评估建筑工程的质量，为施工单位提供了及时的反馈，有助于提升施工精度和工程质量。

4. 数据价值：本研究建立的BIM竣工模型为建筑物的后期运营、维护和管理提供了准确和全面的数据支持，增加了数据的应用价值。

5. 行业推广：本研究的成果有助于推动三维激光扫描技术在建筑行业的广泛应用，促进了行业内技术进步和创新。

参考文献

[1] Tommasi C， Achille C， Fassi F. FROM POINT CLOUD TO BIM： A MODELLING CHALLENGE IN THE CULTURAL HERITAGE FIELD[J]. Copernicus GmbH， 2016.

[2] Gankhuyag U， Han J H. Automatic BIM Indoor Modelling from Unstructured Point Clouds Using a Convolutional Neural Network[J]. Intelligent Automation and Soft Computing， 2021.

[3] 张建平， 李丁， 林佳瑞， 等. BIM在工程施工中的应用[J]. 施工技术， 2012，41（16）：10-17.

[4] Shaker， Ahmed， Yan， et al. Urban land cover classification using airborne LiDAR data： A review[J]. Remote Sensing of Environment： An Interdisciplinary Journal， 2015，158：295-310.

[5] 李觉明， 王光辉. 建设单位工程质量检测浅析[J]. 工程质量， 2021，39（10）：18-23.
