摘要：本文以燃气表计量检测工作为研究对象进行分析，燃气表是一种计量器具，用于计量天然气和其他气体的体积、质量或数量，在实际使用过程中对燃气表进行计量检测工作非常关键。基于此，本文首先对燃气表计量检测技术方法进行研究，其次提出燃气表计量检测的技术要求，以此来保证燃气表的正常使用，希望可以为相关工作人员提供一定的参考和借鉴。

关键词：燃气表；计量；检测；应用

随着燃气行业的迅速发展，计量检测工作也得到了进一步的加强，我国目前使用的燃气表检定装置，大多是传统的机械式仪表，检定精度低，不能满足日益发展的计量要求。随着电子技术、计算机技术和自动控制技术的飞速发展，电子式燃气表逐渐取代机械燃气表而被广泛应用于城市燃气输配领域。燃气表的基本原理是基于物理和化学的基本原理，利用流体力学的基本规律，即流体在流经测量管道时，其流速、压力和温度都发生了变化，在这个过程中气体体积发生了变化，因此，只要测量管道中所流经的气体质量或体积，则可以知道经过管道中的气体数量，目前最为常用的是物理法和化学法两种。

1燃气表计量检测方法分析

1.1标准表法

标准表法是指根据JJG155-2006 《燃气计量器具检定规程》中所述的方法，采用标准表格来测定气体。按照标准表在测试时采用标准表，其测量精度要大于0.01，这种方法具有测量精度高的优势，但是因为采用了标准表，所以在使用时会受到外部环境、仪器设备和人为性因素的影响出现不稳定的情况[1]。此外，标准电表的量程很小，通常仅能测出某一特定的流量，而对其它量程的流量则不能获得标准表上的资料，因而具有一定的局限性。标准表法也有一定的缺点，如检定周期较长、成本较高；存在数据采集不完整、不准确等问题；由于使用的是标准表法进行检测，因此需要使用多种类型的流量计和各种数据采集器来辅助检测，这些因素都导致了检测结果和数据准确性不高。标准表法检测时，一般按照如下步骤进行：1）对标准表法检测过程中可能出现的问题，应提前采取相应的措施，如对于在检测过程中发现的问题，应及时与相关单位进行沟通解决；2）在标准表法检测过程中，对于采集到的数据应进行科学、严谨的分析，确保检测数据的准确性；3）根据标准表法检测过程中采集到的数据，建立数学模型，以此为基础对标准表法检测过程中可能出现的问题进行预测。

1.2射流气体计量技术

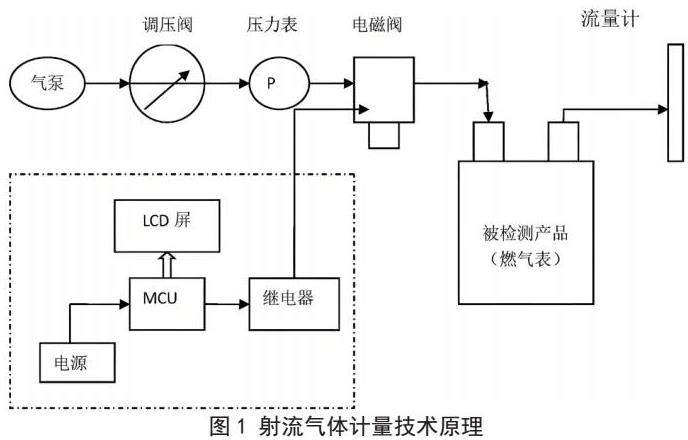

射流气体计量是一种基于燃气在管路中流动的测量方法，它既有理论依据，又有实际应用价值，这是因为当气体流经管线时，因为有特定的流量会出现压降，从而导致了压力损失。在一定的压降下，气体的流动速度也随之改变，根据此值的变化，可对燃气流量进行测定，为实现对不同流速下的燃气流量的测定，需要对管路中的燃气进行预处理，如图1。燃气表射流气体计量检测的操作方法可以参考以下步骤：第一，准备工作：在进行射流气体计量检测之前，需要确保设备的防护设施已经安装到位，以避免灰尘、油脂或其他污染物进入仪器内部。确保气体流量计的入口和出口正确连接。如果无法确认连接的方向，请参考气体流量计的说明书。第二，安装与校准：安装时，要确保气体流量计的导管水平安装，并使用水平仪进行校准，以减少因安装不当带来的误差。根据气体流量计使用说明书的要求，检查确定气体流量计是否正常工作，并根据检定证书或出厂校验单，检查转换器中影响计量准确度的关键参数的输入是否正确。第三，操作流程：将数片带有流通孔的不同厚度和形状的双稳态射流元件叠加，组成可产生射流振荡的测量元件，将流量信号转换成脉冲信号。在实际操作中，通过改变流量4～6次，分别测量压差和流量，记录数据并分析。第四，检测与调整：当仪表的工作条件发生变换（如变更介质、环境温度大幅度变化等），对仪表的零位应重新加以调整，如果发现燃气表表盘有损坏、腐蚀或者变形等现象，应及时更换或修理燃气表。第五，校准要求：如果流动条件可以估算出来，可以在与操作条件不同的条件下对气体流量计进行校准。

1.3 MEMS气体计量技术

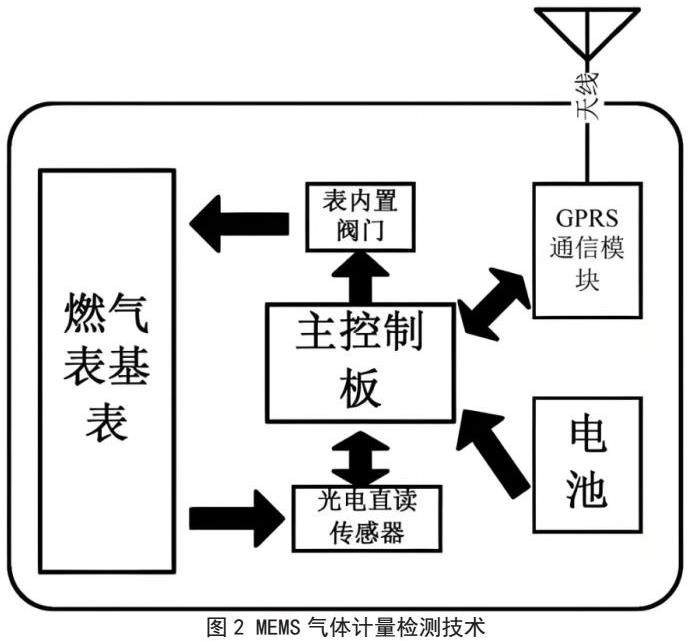

MEMS（Micro-Electro-Mechanical System）是一种在微纳尺度上利用微机电一体化技术进行微型传感器的一种新方法。相对于传统的气敏元件， MEMS气敏元件具有更小的尺寸，更轻的质量，更快的响应速度和更高的分辨率。MEMS气敏测量是一种以气敏元件为核心，以 MEMS气敏元件为核心的气敏传感器，其结构类似于微反应器，由灵敏元件和探测元件构成。当气体流过敏感单元时，由于流体的流速发生变化，在敏感单元内将产生压差和流量信号，该信号经过放大和处理后便可得到被测气体的浓度[2]。如图2：

MEMS气体计量技术与传统的气体检测技术相比有如下优点：1）非接触测量：微型机器内部没有接触，因此不会造成被测物体与仪器的交叉污染；2）高灵敏度：微机电系统对微小的气体波动也具有较高的探测灵敏度；3）能实现对高浓度气体的直接检测：解决了常规传感器对高浓度气体的检测不方便的问题；4）高分辨能力：将信号放大、处理电路整合在微机上，能达到高精度的检测；5）可靠性高：微机电系统可以实现无接触检测，没有机械部件，可靠性较高。MEMS技术是一种新兴技术，虽然它目前还处于发展阶段，但其所具有的优势是其它传感器技术所无法比拟的。

1.4超声波测量技术

超声波流量计是利用超声波换能器发出的超声波，与被测介质发生反射、折射等现象，实现流量的检测。超声换能器发出的超声，在两种不同介质的界面上发生反射，产生一种反射波，然后利用该波信号反演两种媒质间的相对运动速度，从而求出两种媒质间的流速。因此，超声波燃气表的测量技术主要通过发射和接收超声波信号来实现对燃气流量的精确测量，其操作方法可以分为以下几个步骤：第一，设备准备：确保超声波测量设备处于正常工作状态，检查传感器、发射器和接收器是否正常工作，探头是否清洁，检查仪器电源连接或电池是否正常，并打开电源开关，确保仪器启动过程和波形显示无异常。第二，设置参数：

根据实验需求，选择适当的超声波测量仪器和参数设置，如频率、功率等。进行初始化设置，包括调整采集时间（例如，设置为0s时每250ms刷新一次数据）并保存这些设置作为首选配置。第三，安装与连接：将传感器与超声波仪器连接，并固定在待测燃气管道上，确保传感器与管道之间的距离适当，使用标准试块或对比试块进行校准，通过调节衰减器旋钮调整试块上的人工缺陷的波幅，绘制AVG曲线以确认检测灵敏度。第四，数据采集与处理：发射超声波信号，传感器将超声波信号发送到燃气流动部分，并接收经过燃气流动后的反射波。计算超声波在顺流和逆流方向的传播时间差，该时间差与燃气的平均流速成正比，利用改进的卡尔曼滤波算法对测量数据进行处理，提高小流量点的测量精度和稳定性。第五，数据可视化与验证：使用数据可视化工具，将处理后的数据转化为图表或曲线，直观地了解实验结果，将测得的数据与已知数据进行比对，验证实验结果的准确性。[3]。

2燃气表计量检测技术要求

2.1做好检测前的各项准备工作

第一，组织与协调：对仪器设备、专用软件及认证证明等进行全面的检查，以保证其达到规定的标准，如需检验之仪器、器材，需要由受测者出具有效之检定证明书。第二，验证与制备：将被检测的仪表和相应的软件放在清洁、干燥、无腐蚀性的房间内，并保持“断开”状态，以保证仪表与外界的接触。第三，配制测量仪器：根据相关规范，配制合格的测量仪器，如量块，标准气体钢瓶等。第四，配置检定环境：包括检定室温度、相对湿度、风速等参数，设置符合要求的标准气体钢瓶、流量计、标准气体，并将其放置在相应的位置上。第五，配置专用软件：根据检定规程的规定，对待检仪器设备进行校准。

2.2安装流量调控阀

燃气表应安装在便于维修和检定的地方，燃气表应安装在通风良好且温度与相对湿度不大于70℃，空气中不含有腐蚀性气体的场所，当温度与相对湿度大于或等于80%时，应采取有效措施进行通风换气。燃气表的安装位置应保证其前、后、左、右方向不受其他影响。燃气表与燃气管道之间的距离不得小于10m。燃气表必须安装在远离热源和明火的地方，其周围不应有影响计量准确度的设备或装置，且不得有明显的热源影响计量准确度。燃气表与燃气管道之间的连接管件，不得采用带腐蚀金属管段或其它会产生电火花的材料制成。燃气表与管道之间连接处，必须采用符合 JG/T516-2008 《城镇燃气泄漏报警技术规范》要求的不锈钢管或其他不与管道直接连接的材料制成[4]。

2.3通过科学手段检测 Qmin 点

首先，检测 Qmin点时，应在额定流量下，按照检定规程进行流量试验，试验前，应先将流量计的量程调节到最大流量 Qmin内，使流量计的示值误差不超过规定的允许误差。检测工作前应先将流量计的量程调节到最小流量 Qmin内，然后按检定规程规定的方法进行流量试验，流量试验过程中，应使流量计的示值误差不超过规定的允许误差。流量试验结束后，应将流量计的示值误差调整到规定的允许误差范围内，并用标准表法进行流量检验。如标准表法测得的示值误差超过规定允许误差范围时，则应采用其他方法进行试验。对燃气表 Qmin点进行检测时，应使用燃气专用仪表和流量计进行检测，流量测量结果不符合规定要求时，应重新测量仍不符合规定要求时，应将流量计拆卸送法定计量检定机构检定或校准。

3结语：

综上所述，随着城市燃气的快速发展，燃气计量器具的应用越来越广泛，燃气作为一种清洁、经济、方便的能源，广泛用于工业、商业和民用。正确使用计量器具是保证能源消耗准确、合理、安全，维护消费者利益和促进社会主义市场经济健康发展的重要条件。因此，在燃气行业中建立健全计量检定制度，制定科学合理的燃气表检测装置检定规程，对于保证天然气在城市中的安全输送和使用有着重要意义。
