摘要：本文结合10kV配电室改造电气设计中的基本要求，对电气主接线方式进行合理的选择，同时还要对电力电缆进行合理选择，这样才能够保证电气设计的合理性、针对性和有效性。基于此，本文结合10kV配电室改造电气设计的要点进行分析，并从配电室内保护接地网设计以及配电室外保护接地网设计等角度着手，希望为提高10kV配电室改造电气设计水平提供参考。

关键词：10kv配电室；改造设计；电气设计

10kV配电室在正常运行中，经过长时间运行之后，现有的诸多配电设备呈现出较为严重的老化问题，进而引起严重的设备故障，长此以往，势必会影响用电安全问题。根据目前设备运行中，多数设备已经无法满足额实际要求，所以需要顺应时代发展要求，结合如今提出的一系列标准，对配电室内的电气设计进行改造和优化，这样才能够保证各种设备在运行时的安全性和稳定性，避免引起各种故障问题。由于10kV配电室改造电气设计的整体效果会直接影响到用电的安全性，所以要保证电气设计的可靠性，促使其符合实际要求，尽可能减少设备故障或者停机等带来的不良影响，以此来保证配电室在供电时的稳定性。

1 10kV配电室改造电气设计中的主线设计要点

1.1电气主接线的设计要求

10kV配电室在投入正常运行时，多数情况下都是直接由电气主接线、变压器以及继电保护等各种不同类型的基础设施、系统以及设备相互组合而成。对电气主接线进行分析的时候，其主要是指电气设备相互之间可以实现有效的连接，保证电路连接的稳定性、可靠性，这也是保证电气设计工作有序开展的基础，是10kV配电室运行时的重要主体组成。

1.2 10kV配电室改造电气主接线设计内容

在针对10kV配电室电气主接线进行设计的时候，要结合系统在运行时的现状以及基本要求，对现有的配电线路布置情况进行不断完善和优化，这样不仅可以从根本上尽量减少线损带来的一系列影响，而且还可以提高运行效率，在经过技术以及经济等对比分析之后，可以从中找出相对比较合理的方案，为10kV配电室电气主接线的改造设计提供可参考依据作为支持[1]。在整个改造设计环节，还要满足基本要求，为供电的可靠性提供基本保证，更重要的是还要强调电能质量，体现出其灵活性、方便性以及经济性，这样才能够保证电气主接线设计的合理性、针对性和有效性。

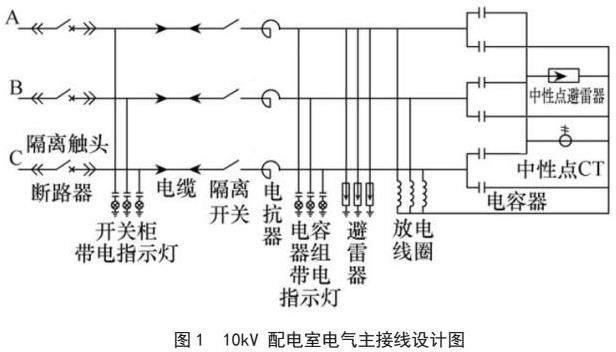

在针对电气主接线方式进行筛选的时候，其通常包括单母线、单母线分段以及单母线分段带旁路接线等方式。10kV配电室改造电气主接线设计过程中，需要选择利用单母线分段接线的方式，如图1所示。根据图1所呈现出的内容，电源需要分两路进线操作，将电源的进线以及出线作为其中的基本环节，并将母线作为其中的中间环节，这样才能够形成电能输配电路。在该基础上，一侧利用单母线接线的方式，而另外一侧则可以选择利用大母线分段接线方式，在高压柜的电缆下进行进线操作，而在电缆下完成出线操作，以此来保证10kV配电室运行的稳定、高效和可靠。

1.3电气设备安装要点

在10kV配电室改造的电气设计及安装过程中，严格遵守施工工艺规程和相关安全规定，在保证电气设备安全运行的同时，可以为用户安全提供基本保证。基于此，首先在高压开关柜安装方面，要选择符合国家及行业标准的高压开关柜，保证其额定电压、电流、断路器性能与系统匹配，安装前要检查开关柜内部接线、保护装置及断路器状态是否良好。其次，断路器安装时保证断路器动作准确，有足够的操作裕度，并确保与保护继电器协调，尤其对接触部分进行及时的清洁处理，保证接触的可靠性，避免出现任何磨损的问题。此外，在电流互感器和电压互感器安装方面，根据系统要求选择适当的电流互感器和电压互感器，保证变比准确的同时，可以保证接线端子的固定效果，更重要的是要保证安装位置方便测量和维护，尽量远离电磁干扰源。在电缆敷设方面需要按照规范要求排列整齐，固定牢固，避免机械损伤和过热，还要保证电缆终端和中间接头的密封性，做好防水，以此来强化其绝缘性能。只有保证各种不同类型电气设备按照要求进行安装和操作，才能够避免在设备使用方面出现问题。

2 10kV配电室改造电气设计中的接地系统设计要点

2.1接地系统的设计要求

在针对接地系统进行改造设计的时候，需要根据实际要求，对接地材料进行合理的选择，目前比较常见的材料包括铜、铝等，其中铜具有非常良好的导电性，整体安装起来也比较方便，是目前使用频率最广的材料[2]。根据配电室保护设备的数量以及基本要求，可以确定好最后需要接地体的数量。在连接过程中，对于接地体相互之间需要利用平行连接或者星形连接等方式进行，这样才能够保证接地系统在运行时的安全性、稳定性以及连贯性。

2.2 10kV配电室改造接地系统的设计要点

2.2.1配电室外保护接地网设计

在整个改造过程中，相关工作人员需要遵循专业的电气设计和施工流程，保证接地系统的可靠性和安全性，为深入了解接地类型，并为设备和人员的安全提供保证，需要设置零线和保护接地等工作接地，保护设备避免其受过电压的影响，防止人身触电。与此同时，按照国家相关标准和规范要求，10kV系统通常要求工作接地电阻低于4Ω，保护接地电阻低于10Ω。针对接地网结构进行规划的时候，通常利用水平和垂直接地网结合的方式，水平接地网在配电室周围布置，垂直接地网则深入地下，两者通过埋设的连接线相连，在整个过程中可以选择利用铜或铜合金材料，但是这种类型材料需要投入的成本较高，所以可以适当使用铜包钢等经济型材料[3]。此外，根据目前提出的一系列基本要求，对配电室顶部安装避雷针，防止直击雷，并在建筑物四周设置防雷带，避免侧面雷击等问题发生。需要注意的一点就是，要想保证设备相互之间实现有效连接，设备的外壳要接地到保护接地线上，保证设备内部电气部分与地绝缘，同时电缆金属护套和铠装层也需连接到接地网。另外，定期测量接地电阻，保证其符合规定要求，尤其对腐蚀严重、断裂的接地体进行及时更换处理，并编制详细的设计图纸和施工方案，为施工过程中的准确性和规范性提供基本保证。

2.2.2配电室内保护接地网设计

在10kV配电室的改造中，设计室内保护接地网是保证电气设备安全和系统稳定性的基础，也是其中不可忽视的前提，所以要根据实际要求，保证设计的规范化、标准化。基于此，根据设备的重要性，将设备分为I类、II类和III类等不同类别，其中变压器、开关柜等重要设备属于I类，而照明设备等属于III类。需要注意的一点就是I类设备的外壳需要使用专用的保护接地，II类和III类设备则可以共享接地，对于设备的金属框架、电缆的金属护套和铠装等都要提前进行合理的设置，保证满足基础设计要求[4]。在配电室内设置接地母排或接地网，将其作为所有接地线的汇集点，并使用铜质或铜合金材料，条件允许的情况下可以选择利用不锈钢等耐腐蚀材料来进行改造设计。在保护接地网的具体设计以及连接过程中，需要根据配电室内保护接地网的基础设计要求，利用螺栓连接或焊接方式，保证接触良好，避免接头不良引起接地不良等问题，还要避免形成接地回路的环路，防止干扰和过电流。此外，针对接地电阻进行测试，对于新建的保护接地网来说，需要满足国家规定的电阻值，并定期进行接地电阻测试，保证其稳定、可靠。还要选择直径足够、质量良好的铜质导线，为电流的流通性提供基本保证，需要注意的是对导线的长度进行合理控制，这样才能够减少电压，并避免信号带来的一系列不良干扰影响。另外，对于高频率设备，可以展开电磁兼容设计，需要增设屏蔽接地，编制详尽的图纸和施工说明，明确接地系统布局、连接点和接线要求。在施工过程中要注意由专业人员监督，完成后由专业机构进行验收，保证改造后的配电室内保护接地网设计符合当地电力行业标准和相关法规，为电气设备的安全运行提供基本保证。

3 10kV配电室改造电气设计中的设备安装选择及质量控制

3.1电力变压器

10kV变配电室设备的电力变压器安装是一个重要的环节，根据设计要求和现场条件，确定变压器的安装位置，需考虑到通风、散热、维护空间和运行安全等因素。在变压器安装位置上进行基础的施工，一般采用混凝土基础，根据变压器的尺寸和重量，确定并安装支架，确保稳固可靠，同时将变压器本体放置在支架上，并使用专用工具将其固定，注意保持变压器与支架之间的垫片，以保证良好的接触和散热。同时根据设计要求和图纸，将来自高压进线的电缆或导线连接至变压器的高压侧引线接头，确保连接牢固，并进行绝缘处理，防止漏电和故障 [5]。除此之外，还要根据设计要求，将变压器的低压侧引线接头连接至低压配电柜或其他设备，确保连接正确、牢固，并进行绝缘处理。另外根据变压器的功率和散热要求，安装相应的冷却风扇、散热器或冷却油系统，确保良好的散热效果，防止变压器过热，且将变压器的控制和保护设备，如温度传感器、油位开关等，连接至相应的监控系统或仪表盘，确保实时监测和保护变压器运行状态。在完成以上安装工作后，对变压器进行必要的试验与调试，如绝缘测试、耐压试验等，确保变压器的正常运行和安全。总之，10kV变配电室设备的电力变压器安装需要严格按照设计要求和规范进行操作，确保安全可靠，并由专业人员进行施工和检测。

3.2高压开关柜

在进行高压开关柜安装之前，需要进行施工准备工作，包括清理安装区域，确保平整干净；准备所需工具和安全防护设备；检查开关柜本体和附件是否齐全完好。紧接着根据设计要求和现场条件，确定开关柜的安装位置，工作人员要考虑到通风、操作空间、设备维修等因素，选择合适的位置。同时根据开关柜的尺寸和重量，制作或选择合适的支架，并进行固定，确保支架稳固可靠，能够承受开关柜的重量和运行时的振动。除此之外，工作人员还要将主体开关柜放置在支架上，确保与支架接触良好，使用螺栓等固定方式将开关柜固定在支架上，并进行调整，使其水平垂直。

3.3继电保护设备

10kV变配电室的继电保护设备安装是确保电力系统正常运行和安全保障的重要环节，在进行继电保护设备安装之前，需要进行施工准备工作，包括清理安装区域，确保平整干净；准备所需工具和安全防护设备；检查继电保护设备和连接线路是否齐全完好。根据设计要求和现场条件，确定继电保护设备的安装位置，工作人员要考虑到通风、操作空间、设备维修等因素，选择合适的位置。除此之外，根据继电保护设备的尺寸和重量，制作或选择合适的支架，并进行固定，确保支架稳固可靠，能够承受设备的重量和运行时的振动。另外根据设计要求和接线图，将继电保护设备与相应的线缆进行连接，包括电源线、信号线和通讯线等。确保连接牢固可靠，并根据要求进行绝缘处理。

4结语

10kV配电室改造电气设计至关重要，其改造设计的效果，对系统在运行时的安全性、稳定性以及可靠性等各方面都会产生直接性的影响。因此，在设计环节，需要对已经掌握的理论进行合理利用，实现理论与实践之间的有效连接，这样才能够保证符合目前国家提出的一系列规范标准要求。根据设计要求，对配电室内的火灾监控以及保护接地系统等进行合理设计，这样不仅可以保证改造电气设计工作的高质量实施，而且还可以提高供配电系统运行时的安全性、稳定性。
