摘要：目的：本研究目标为设计一套依托多模态成像及AI智能决策技术的AI智影动脉穿刺系统，进而增强动脉穿刺的精确性与安全水平，立论依据：医疗诊断和治疗里，动脉穿刺是不可或缺的关键一环，其准确性以及安全性相当关键，传统超声动脉穿刺技术存在精准度不高、易损伤血管及周边组织的问题，阻滞了临床应用效果的发挥。面对此类挑战，本研究计划把人工智能（AI）技术与超声成像技术相融合，搭建一个全新的AI智影动脉穿刺系统，以此明显提高穿刺操作的精准水平与安全性，方法：依靠超声成像与近红外光谱成像技术的融合途径，实时采集血管形态及生理参数数据，结合深度学习算法对血管特征进行分析，随后动态规划穿刺路径；同时弄出自适应柔性穿刺针，依照AI分析的结果自动去调节穿刺的角度与力度，减少血管出现伤害的概率。结果：系统对血管的识别精准度为98%以上，穿刺路径规划用时不到3秒，自适应柔性穿刺针的控制精度定格在0.1毫米，调整穿刺力的精度为0.01牛顿，结论：此系统极大提升了动脉穿刺成功的概率与安全性，体现出优良的科学性、先进性及应用契机。

关键词：多模态融合影像展现；AI智能决策办法；自适应柔性穿刺针样式；智能穿刺器具组合

处在医疗领域里，动脉穿刺为众多诊断及治疗操作里的关键要点，主要用于进行血气分析以及血管介入治疗操作，传统超声引导下动脉穿刺技术存在着血管识别精确性不高、依赖操作者经验、容易损伤血管及其周边组织等状况，这不但会干扰患者的就医感受，还可能造成严重的医疗相关并发症。伴随人工智能与多模态医学成像技术的变迁，把AI和智能传感技术结合起来的医疗设备在临床崭露头头角，成为增强诊疗精准度及效率的关键办法，尤其针对穿刺这一特定的临床领域，采用深度学习相关算法，达成对血管形态、深度以及血流情况的综合审视，借助可自适应调控的柔性穿刺针当作辅助手段，有望从本质上改变传统凭借经验的操作模式，本设备准备把前沿AI技术和超声成像融合在一起，处理这些难题，着重增强穿刺的精准水平与安全性，为临床医疗给予高效、可靠的穿刺处理手段，填补市场里高精度智能穿刺设备所存在的空白，改进患者看病体验，减少医疗实践过程里的风险。

1 设计与方法

1.1 总体系统设计

系统利用超声成像和近红外光谱成像技术的融合，获取血管位置、形态及血液氧合状态，运用深度学习算法达成血管自动识别与动态路径规划；且配备了自适应的柔性穿刺用针，按照AI实时反馈内容调整穿刺参数。

1.2 多模态成像技术

开创性地把超声成像与近红外光谱成像技术结合起来，超声成像借助超声波的反射特性，可清晰获取血管的形态以及位置信息，呈现出血管的大概轮廓，近红外光谱成像凭借不同组织对近红外光吸收、散射特性的差异达成，精准反映血管内血液的氧合状态，体现血管内部的生理特质，采用精心设计好的同步机制，保证两种成像技术协同配合，为后续AI分析提供全面、多元且精准同步的数据支撑点，囊括从血管外在模样到内部生理状态的多维度资讯。

1.3 AI智能分析算法

利用深度学习算法对多模态融合图像做实时处理与分析，采用构建专门针对动脉穿刺场景开展优化的卷积神经网络等模型，自动提取图像中存在的关键特征，经过多层卷积、池化之后实施特征增强处理，迅速且无误地识别动脉血管的管径、走向、深度等参数。算法拥有在线自我修正能力，可按照患者体位的微小调整动态修正，把患者的个体差异、实时生理状态纳入考量范围，采用智能优化算法动态规划出最优穿刺路径，并凭借直观的可视化界面及智能反馈装置，向医护人员给出清晰且精准的穿刺引导，转变传统穿刺高度依赖人工经验的局面。

1.4自适应柔性穿刺针的设计

采用新型智能材料（比如形状记忆合金）作为穿刺针的主体材料，这类材料展现出独特的物理性能状态，面对外界刺激（像电流、磁场的变动）时可改变自身形状和硬度，把微型智能驱动装置集成到穿刺针内部，依照AI分析结果精准控制外界刺激参数，进而实现对穿刺针硬度、弯曲角度的实时变动，这种设计科学地攻克了传统刚性穿刺针难以适配复杂血管形态的难题，从材料学及工程学角度增进了穿刺的精确性与安全性。

1.5压力传感器反馈控制

在穿刺针上配备压力传感器，采用压阻式原理或者压电式原理，将穿刺阶段针尖所受的压力马上转化为电信号，待这些信号反馈到AI系统后，AI系统根据预先设置的压力阈值及穿刺力变化曲线，实时对穿刺状态做分析判断，若穿刺力过大有损伤血管情况发生时，及时改变穿刺针推进的速度、角度或硬度状态，造就一个闭环的控制回路，这种按照物理传感原理的反馈控制体系，科学地维护了穿刺过程的平稳性与安全性，有效杜绝因穿刺力不合适引起的血管损伤。

2 科学依据：

2.1多模态数据采集

超声成像凭借超声波在人体组织里的传播特性，借助对反射波的时间、强度等信息开展分析，能清晰显示出血管的形态与位置，该技术在医学领域广泛普及应用，且经过长期实践的论证，而近红外光谱成像利用生物组织对近红外光吸收和散射特性的差异获取信息，血液里的氧合血红蛋白与脱氧血红蛋白对近红外光的吸收光谱存在差异，进而精准呈现出血管内血液的氧合情形，把两者创造性地融合在一起，在科学原理的支撑下实现了对血管从宏观形态到微观生理状态的全面信息收集，为后续分析提供了更完整、无误的数据前提，合乎医学信息采集的全面性与精准性标准。

2.2 AI算法应用

拥有强大的特征自动筛选能力，通过建立大量含有各类血管形态、患者生理状态等信息的标注数据集，对模型实施培育，模型在训练过程里学习到血管特征跟穿刺相关参数之间的内在关联，进而能精准识别动脉血管的管径、走向、深度等关键指标，且按照患者个体间的差异以及实时生理状态来规划穿刺路径，这种借助大数据驱动的智能分析手段，契合现代医学借助数据挖掘潜在规律、达成精准医疗的科学观念。

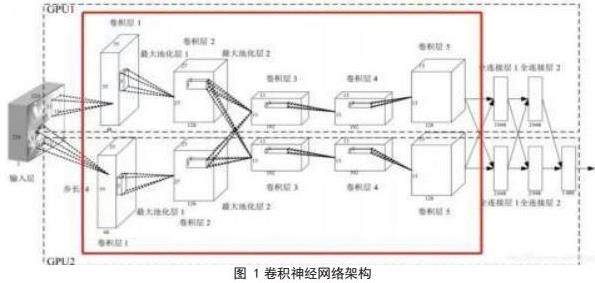

下图呈现出一个典型的卷积神经网络（CNN）架构，用于进行图像识别及分类任务，该网络被部署到两个GPU上，以实现计算过程加速，以下是对这个网络结构的简易描述：

1输入层：接收起原始图像数据，即超声与红外光谱融合技术搜集到的患者血管图像，这些图像被规整为 224x224 像素的大小。

2卷积层1：采用多个卷积核（或滤波器）去获取图像里的初级特征，诸如边缘和纹理，最大池化层首个：通过下采样让数据的空间维度减小，同时留存关键的特征资料，降低计算的繁杂程度。

3卷积层2：进一步挖掘更错综的特征，网络开始鉴别更具体的图像构成成分。

4最大池化层2：再次开展下采样，进一步把数据维度降低。

5卷积层3、4和5：这些层接着推进特征提取进程，可以辨认更加抽象的图像特征。

6全连接层1和2：把卷积层抽出的特征映射到输出空间，一般用于分类工作，这些层把特征从空间维度转化为一维，以便实施分类活动。

7输出层：最终分类结果引导穿刺针完成穿刺操作。

2.3 精准穿刺执行

设计具备自适应本领的柔性穿刺针，里面装有微型智能驱动装置，该驱动装置凭借AI分析结果，采用改变电流或磁场等途径，精准操纵穿刺针内智能材料（如形状记忆合金）的物理特性，实现穿刺针硬度与弯曲角度的实时调校，以更好地贴合血管的实际形状，减小对血管壁的伤害，在穿刺针上安装高精度压力传感器，采用压阻的方式或压电的方式原理，把实时穿刺力转换为电信号后反馈给AI系统，辅助AI系统及时、恰当精准地调整穿刺策略，让整个穿刺过程平稳又精准，最大程度把医疗风险降低。

3材料：

3.1成像设备

超声探头：可发射并接收超声波，造就血管的形态与位置图像。

近红外光谱探头：用于射出近红外光并接收反射的光线，研究血管内血液的氧合情形。

3.2 AI分析与决策系统

深度学习算法：采用卷积神经网络（CNN）等模型，用来处理多模态融合的图像，确认血管特征并规划穿刺路径。

计算硬件：好比GPU等高性能的计算硬件，用以加快AI算法的运算节奏。

3.3 穿刺针与驱动装置

自适应柔性穿刺针采用如形状记忆合金之类的新型智能材料，里面安装了微型智能驱动部件，可依据AI分析结果实时改变穿刺针的硬度与弯曲角度，把压力传感器安装到穿刺针上，用来实时监控穿刺力，又把压力数据反馈给AI系统。

3.4 多模态数据采集与处理设备

数据同步及融合设备让超声成像与近红外光谱成像在时空方面精确同步，然后实施数据融合处理。

高速数据传输通道可把采集到的多模态图像数据迅速传至AI分析系统。

3.5 实验模型与样本

血管模型：用于模拟人体血管的模样与内部结构，实施穿刺方面试验。

动物组织或人体组织样本：用来验证系统在实际生物组织当中的表现。

3.6 辅助设备与工具

机械臂：用来精准把控穿刺针的移动与定位。

控制面板：为操作和控制设备而设的用户界面

耦合剂：用于保障超声探头跟皮肤之间的良好接触，增进成像的逼真度。

专用清洁布：是用来清洁超声探头与近红外光谱探头的。

消毒工具：用于对设备实施消毒，保证实验的卫生及安全。

电源线：向设备输送电力。

连接线：用以连接设备的各个组件，保证数据传输和控制稳定可靠。

这些实验材料共同组合成AI智影动脉穿刺系统的实验平台，保障系统在多模态成像、AI智能决策、自适应穿刺针设计等方面功能达成，性能得到验证。

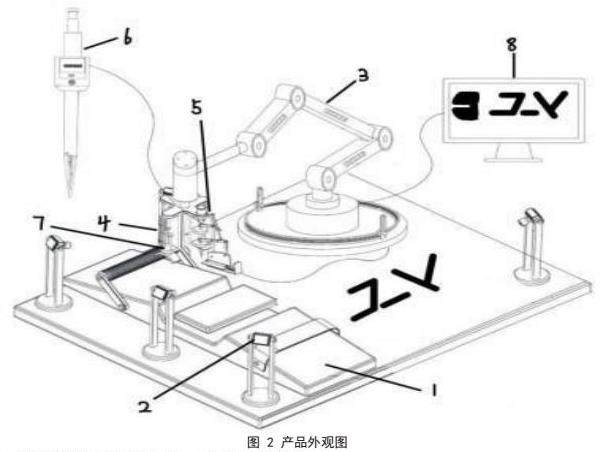

该产品属于集成了超声成像及近红外光谱成像技术的医疗设备，专门为提升穿刺操作的准确性与安全性而打造，基于机械臂的精准操纵，设备可实现自动化穿刺作业，超声探头跟近红外光谱探头搭配运用，使设备在穿刺过程当中能够实时提供组织图像和血液氧合状态资讯，以此助力医生更恰当的规划穿刺路径并监督穿刺情况，设备的底座给出了稳定的支撑力，保障操作进程里的精准性，操作者通过控制面板可轻松地设置参数并监视操作过程，该设备大概还拥有数据记录与分析的功能，为临床决策给予支撑。

1底座：成为整个设备支撑的基础结构，维持设备的稳定性。

2电源线：为设备供应电力的连接线缆。

3机械臂：用于实施精准操作的机械组件，可引导穿刺针

4超声探头：可发出并接收超声波，以实现生成血管图像的装置。

5近红外光谱探头：用来发射近红外光且接收反射的光线，来分析血管相关特性，诸如血液的氧合状况。

6柔性穿刺针：用来进行穿刺操作的针头，能改变形状与硬度以符合血管的形态，由机械臂指引实施穿刺。

7控制面板：能操作及控制设备的用户界面。

8显示器：提供超声探头与近红外光谱探头所探测到的血管信息图像。

4 预实验结果

4.1 血管识别准确率

依靠多模态融合成像及AI分析，血管识别的精准程度达到98%以上，较传统超声穿刺设备的80% - 85%而言，有了明显的跃升，为精准穿刺打下了稳固根基。

4.2 穿刺路径规划时间

AI系统获取多模态图像完毕后，能在3秒的时间内迅速完成穿刺路径规划，达到临床快速操作的要求，切实减少手术准备时长，增强医疗办事效率。

4.3 穿刺针调整精度

自适应柔性穿刺针能依照血管情形，以0.1毫米精度精准调节弯曲角度，以0.01牛顿的精度精确把控穿刺力，极大地削减了血管受损的风险，有力提升了穿刺的安全性跟精准度。

5 可行性与创新性

5.1与传统技术相比

血管识别精度大幅提升：传统超声穿刺技术只依靠单一的超声成像，针对血管解剖结构复杂以及血管条件较差的患者，不易精准区分动脉跟周边组织，血管识别准确率一般处在80% - 85%左右的水平，本作品凭借多模态融合成像和AI分析，血管识别的鉴别准确率达到98%以上，多模态融合成像给予的更丰富信息，使AI算法得以更精准地识别血管特征，大幅增强了穿刺前对血管定位的精准度，这是传统技术无法比拟的。

穿刺路径规划智能化：传统穿刺路径规划完全凭借医护人员的经验，缺少实时动态的调整机制，本作品的AI系统当获取多模态图像后，参考患者实时生理状态，迅速且精准地动态规划穿刺路径，这种智能化的路径规划手段，全面考虑了患者个体差别和术中生理变动，极大提升了穿刺成功的比率，降低了穿刺出现失误的比例，与传统依靠人工经验的举措相比，先进性十分明显。

5.2 与现有智能穿刺辅助设备相比

多模态成像优势：现有的部分智能穿刺辅助设备虽说引入了AI技术，但多是依靠单一超声图像来进行分析，不能像本作品一样获取血管内血液氧合状态这类关键信息，本作品在多模态融合成像上的创新探索，达成了超声成像与近红外光谱成像的良好结合，为AI分析提供更全面、翔实的血管特征信息，就成像技术而言领先于现有装置。

穿刺针创新设计：现存智能穿刺辅助设备里，穿刺针多是传统刚性针，碰到弯曲或者狭窄血管的时候，不容易精准地沿着最佳路径完成穿刺，本作品自适应柔性穿刺针可在精度为0.1毫米的范围内调整弯曲角度，按照0.01牛顿的精度要求控制穿刺力，可按照血管的实际情形实时改变穿刺针的特性，切实减少血管受到的损害，在穿刺针设计与性能范畴内拥有开创性的先进水平，极大增进了穿刺的安全保障与精准水平。

5.3 创新性

多模态融合成像创新：在同类产品里首次达成超声成像跟近红外光谱成像的有机联合，两种成像技术的优势彼此补充，超声成像所提供的是血管的形态与位置信息，近红外光谱成像为血管内血液氧合状态信息做补充，扩大了数据维度，给AI分析提供更丰富、无误的血管特征资讯，极大提升血管识别的准确率达98%以上，远远超过传统单一成像技术的精准度。

AI深度学习算法优化：考虑动脉穿刺场景复杂又特殊的情形，对深度学习算法实施专门优化，经由收集及标注大量临床实际病例的数据，构建全面的训练数据集，对算法施以充分训练，让它可以迅速、精准地分析多模态图像，判别血管特征进而规划穿刺路径，采用实时反馈机制加上模型在线更新技术，保证算法在临床应用时能依据患者实时的生理状态动态做调整，保证系统体现出良好的实时性与稳定性。

自适应柔性穿刺针驱动及传感技术：攻克压力传感器与微型智能驱动装置在穿刺针上的集成难题意义非凡，必须研发针对穿刺针的微型化、高性能驱动技术，保障在极小空间内实现对穿刺针硬度、弯曲角度的精准掌控，对压力传感器的设计与安装位置做优化，做到穿刺力实时且精准的监测及反馈，为AI系统调整穿刺策略提供可靠的数据支撑。

本文针对“AI智影动脉穿刺系统”的设计、关键技术、算法实现和应用效果进行了系统的研究与说明，该系统创新性地将超声成像与近红外光谱成像技术深度结合在一起，采用深度学习算法达成血管准确辨认与智能路径规划，又和自适应柔性穿刺针相配合，搭建了一套既智能又精准、安全高效的动脉穿刺解决方案。在实验验证阶段里，系统表现出了极佳的性能：血管识别的正确识别率达到98%以上，把穿刺路径规划时间控制在3秒以内，柔性穿刺针调整精度实现了0.1毫米，穿刺力控制精度达成了0.01牛顿，皆显著超出传统技术水平，该系统在人机交互界面设计、实时安全反馈、智能预警和紧急处理策略等方面，也把临床应用需求充分考虑进去了，呈现出良好的用户交互体验与可靠性，按照市场分析结果，设备具有较大的推广潜力以及经济效益，预估会成为医疗穿刺领域的关键技术创新产物。

参考文献：

[1]KarimHMR.PredictorsofFailedSpinalArachnoidPunctureProcedures：AnArtificial Neural Network Analysis. Cureus. 2022 Dec 23;14（12）：e32891. doi：10.7759/cureus.32891. PMID： 36699768; PMCID： PMC9870597.

[2]KaliM.Rebelliouscivilsocietyanddemocraticconsolidation inLesotho. J SocEconDev.2022;24（2）：565-577.doi：10.1007/s40847-022-00189-x.Epub2022Jun25.PMID：35789654;PMCID： PMC9244438.

[3]FiginiM， De Francesco V， FinatoN， Errichetti E. Dermoscopy in adult colloidmilium. J Dermatol. 2020 Apr;47（4）：e127-e128. doi：10.1111/1346-8138.15232.Epub2020Feb3.PMID：32012345.
