摘要：随着智能驾驶与车联网技术的迅猛发展，车载智能化信号处理与多模态图像融合技术已成为强化车辆环境感知能力的核心驱动力。本文从学术研究的角度出发，以及多传感器图像融合技术的具体实施框架，通过对多个典型应用案例的详细分析，充分验证了相关技术的有效性，还进一步揭示了其在实践中的广泛应用潜力。最后，深入探讨了该技术当前面临的挑战以及未来的发展趋势，旨在为车载智能化领域的进一步研究提供理论支持和实践指导。

关键词：车载；智能化；数字图像；融合

随着智慧交通理念的逐步深化，车载智能化技术在交通领域的应用越来越广泛，并逐渐成为智能驾驶技术的关键组成部分，作为智能驾驶技术中的重要一环，车载智能化信号处理与多模态图像融合技术旨在提升车辆环境感知能力，已成为当前智能驾驶技术发展中的核心领域。目前，该领域相关研究主要集中在车载信号处理和图像融合算法优化方面，而对车载智能化信号处理和多传感器图像融合技术的研究却相对较少，因此，本文主要围绕车载智能化信号处理与多传感器图像融合技术展开研究，以期为相关领域的进一步研究提供一定参考。

1车载智能化技术的重要性及其和多传感器数据融合的优势

1.1车载智能化技术的重要性

在当今科技飞速发展的时代，智能驾驶与车联网技术正以前所未有的速度改变着交通运输行业的格局。车载智能化技术作为其中的核心组成部分，其主要目标是通过对多源异构数据（如视觉图像、雷达信号、超声波数据等）进行高效处理与融合，从而实现车辆环境感知精度与实时性的双重提升。这种多源数据的融合处理能够让车辆更全面、准确地感知周围环境，为智能决策和安全行驶提供有力保障[1]。

1.2多传感器数据融合的优势

据大量的研究统计表明，融合多传感器数据的感知系统可将目标识别准确率提高 30%以上。这是因为不同类型的传感器具有各自独特的优势，例如视觉图像传感器能够提供丰富的场景信息，雷达信号传感器可以精确测量目标的距离和速度，超声波数据传感器则在近距离探测方面表现出色。通过将这些传感器的数据进行融合处理，能够充分发挥各自的优势，弥补单一传感器的不足，从而显著提高目标识别的准确率。

2车载智能化信号处理与数字图像融合核心技术研究

2.1车载信号处理技术

2.1.1实时信号处理架构

采用异构计算平台（如CPU+GPU+NPU等）是实现多通道信号并行处理的有效方式，资源利用更加便捷高效，CPU（中央处理单元）具有强大的逻辑运算能力和算法适配能力，能够迅速处理各种复杂的数据和信息，执行高效准确的计算任务；GPU（图像处理单元）具有强大的图像处理能力和并行处理能力，特别擅长图像处理和大规模并行浮点运算；NPU（神经网络处理单元）专门为深度学习算法优化设计，具有高效的能耗比和优化的存储计算结构，特别适用于执行神经网络相关的计算任务，如语音识别、图像识别、自然语言处理等深度学习推理和训练场景。

通过将通过异构计算平台相结合，可以充分发挥它们的优势，实现多通道信号的并行处理。硬件加速技术的应用可以将信号处理延迟降低至10ms以内，这对于L4级自动驾驶的实时性需求至关重要。在自动驾驶过程中，车辆需要实时地对周围环境进行感知和决策，如果信号处理延迟过长，可能导致车辆无法及时做出正确的反应，从而引发安全事故。

2.1.2自适应处理算法

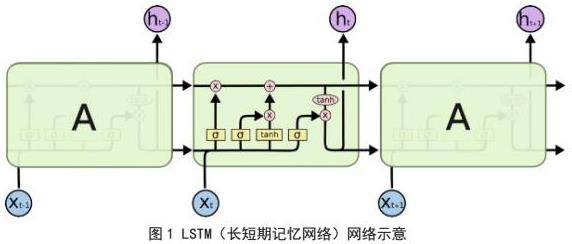

将卡尔曼滤波与深度学习模型相结合，构成了一种高效的动态优化策略，既能有效去除信号噪声，又能精准提取关键特征，为信号处理与特征识别流程带来了显著的性能提升。卡尔曼滤波是一种经典的滤波算法，它能够根据系统的状态方程和观测方程，对系统的状态进行最优估计。在信号处理中，卡尔曼滤波可以用于去除信号中的噪声，提高信号的质量，深度学习模型则具有强大的特征提取能力，能够自动从信号中提取出有用的特征。例如，在复杂路况下，基于LSTM（长短期记忆网络）网络的信号预测算法可提前15%时间识别异常振动信号。LSTM网络是一种特殊的循环神经网络，它能够处理序列数据，并具有长期记忆的能力，通过对车辆振动信号的分析和预测，可以及时发现车辆的故障和异常情况，提高车辆的安全性和可靠性[2]。如图1：

2.1.3多模态数据融合策略

构建分层融合框架是实现多模态数据融合的一种有效方式，底层采用加权平均法融合雷达与超声波数据。雷达数据和超声波数据都与目标物体的距离信息有关，通过加权平均法可以将这两种数据进行融合，得到更准确的距离信息，中层通过小波变换融合可见光与红外图像。小波变换是一种时频分析方法，它能够将图像分解为不同尺度和不同方向的子图像，从而可以更好地提取图像的特征，可见光图像和红外图像具有不同的特点，可见光图像能够提供丰富的颜色信息，而红外图像则能够在夜间或低光照条件下提供较好的目标检测能力。通过小波变换将这两种图像进行融合，可以得到更全面、准确的图像信息，高层利用知识图谱实现语义级决策融合，知识图谱是一种基于图结构的知识表示方法，它能够将各种知识和信息进行整合和关联，在多模态数据融合中，知识图谱可以用于对融合后的数据进行语义分析和决策，从而实现更高级的智能决策。

2.2数字图像融合技术

2.2.1动态配准方法

提出基于系统结构的双通道实时数字移位配准算法，是解决车载光电侦察平台多视场匹配问题的有效方法，该算法结合像素空间相关性修正，能够将配准误差控制在0.5像素以内，在车载光电侦察平台中，由于车辆的运动和传感器的安装位置等因素，不同视场的图像可能存在一定的位移和旋转。通过实时数字移位配准算法，可以对这些图像进行精确的配准，从而实现多视场图像的融合，像素空间相关性修正则可以进一步提高配准的准确性，通过对图像中像素之间的相关性进行分析和修正，可以减少配准误差。

2.2.2车载环视系统

车载环视系统，作为一种先进的汽车辅助驾驶技术，通过安装在车辆四周的多个摄像头捕捉周围环境图像，并经过图像拼接与处理，为驾驶员提供一个无缝的全景视图。该系统能够实时监测车辆四周的情况，有效消除驾驶盲区，极大地提升了行车安全性和便利性。

在复杂或狭窄的驾驶环境中，如停车入库、通过狭窄路段或人流密集区域时，车载环视系统发挥着至关重要的作用。它不仅能够显示车辆四周的动态画面，帮助驾驶员准确判断车辆与周围障碍物的距离，还能在必要时提供预警，防止碰撞事故的发生。

此外，车载环视系统通常还具备夜视增强、画面畸变校正等高级功能，确保在各种光照和天气条件下都能提供清晰、准确的环视图像。随着自动驾驶技术的不断发展，车载环视系统正逐渐成为现代汽车不可或缺的一部分，为驾驶员提供更加安全、智能的驾驶体验。通过不断优化和升级，未来车载环视系统有望在自动驾驶领域发挥更加重要的作用

2.2.3融合算法优化

对比传统金字塔融合与深度学习方法的性能具有重要意义，传统金字塔融合算法是一种经典的图像融合算法，它通过将图像分解为不同尺度的金字塔结构，然后在不同尺度上进行融合，最后重建出融合后的图像。深度学习方法则是近年来发展起来的一种新型图像融合方法，它通过构建深度神经网络，自动学习图像的特征和融合规则。基于ResNet-50的端到端融合模型在夜间场景下的特征保留率得到了全面提升。ResNet-50是一种深度残差网络，它具有强大的特征提取能力和泛化能力，在夜间场景下，由于光照条件较差，图像的特征信息容易丢失。通过基于ResNet-50的端到端融合模型，可以更好地保留图像的特征信息，提高融合图像的质量，改进型小波变换算法通过对传统小波变换算法进行改进，减少了计算量，提高了计算效率，同时还能够保持较高的图像细节保留率。

2.2.3闭环评价体系

引入驾驶员主观评分（如SOS - MOS指标）与客观指标（如互信息量、结构相似性）联合优化的融合质量评价机制是形成反馈驱动的参数自适应调整系统的关键，驾驶员主观评分可以反映驾驶员对融合图像的直观感受和满意度，客观指标则可以从数学和物理的角度对融合图像的质量进行评价。通过将驾驶员主观评分和客观指标相结合，可以更全面、准确地评价融合图像的质量，反馈驱动的参数自适应调整系统可以根据评价结果自动调整融合算法的参数，从而不断提高融合图像的质量，例如如果评价结果显示融合图像的对比度较低，系统可以自动调整融合算法中的对比度增强参数，以提高融合图像的对比度[3]。

3典型应用案例分析

3.1智能交通管理系统

智能交通管理系统是车载智能化信号处理与数字图像融合技术的重要应用领域之一，通过车载摄像头与路侧单元的多源图像融合，可以实现车牌识别和车辆轨迹跟踪等功能。在车牌识别方面，通过融合多源图像可以提高车牌识别的准确率。在复杂光照条件下，车牌识别准确率达99.2%，这是因为不同的摄像头和路侧单元可以从不同的角度和光照条件下采集车牌图像，通过融合这些图像可以获取更全面、准确的车牌信息，从而提高识别准确率。在车辆轨迹跟踪方面，基于改进光流法可以实现更精确的车辆轨迹跟踪，改进光流法通过对传统光流法进行改进，提高了对车辆运动的检测和跟踪能力，使得车辆轨迹跟踪误差得到全面控制。

3.2桅杆式光电侦察平台

桅杆式光电侦察平台集成了可见光/红外双波段图像融合系统，具有重要的军事和民用应用价值，在目标识别方面，该平台支持5km范围内目标识别，可见光图像和红外图像具有不同的特点，可见光图像能够提供清晰的目标外观信息，而红外图像则能够在夜间或低光照条件下检测到目标的热辐射信息。通过将可见光图像和红外图像进行融合，可以在不同的环境条件下都实现对目标的有效识别，在动态配准方面动态配准时间缩短至20ms级，这意味着该平台能够在短时间内对不同视场的图像进行精确配准，从而实现实时的图像融合和目标跟踪。

3.3车载ISP处理器

车载ISP（图像信号处理器）处理器采用NVP2650等专用芯片实现了宽动态范围（WDR）处理和实时除雾等功能。在宽动态范围处理方面，WDR处理能力达120dB，在实际行车过程中，车辆可能会遇到光照强度变化较大的情况，如从隧道驶出到阳光下，宽动态范围处理能力可以使图像在不同光照条件下都能够保持清晰、准确的显示效果。在实时除雾方面，实时除雾算法使低能见度环境下的图像可用性提升60%，在雾天等低能见度环境下，图像会变得模糊不清，影响驾驶员的视线和车辆的环境感知能力，通过实时除雾算法，可以去除图像中的雾气，提高图像的清晰度和可用性，从而保障行车安全[4]。

4车载智能化信号处理与数字图像融合技术发展趋势

4.1 AI驱动的融合范式

AI驱动的融合范式是未来车载智能化技术的发展方向之一，开发轻量化Transformer模型，参数量压缩至1M以下。Transformer模型是一种基于注意力机制的深度学习模型，它在自然语言处理和计算机视觉等领域取得了显著的成果。但传统的Transformer模型参数量较大，计算复杂度高，不适合在车载设备上运行。通过开发轻量化Transformer模型，可以在保证模型性能的前提下，降低参数量和计算复杂度，从而实现高效的多传感器数据融合[5]。

4.2类脑处理架构

类脑处理架构也是未来的一个重要发展方向，仿生脉冲神经网络（SNN）可以有效降低能耗，传统的神经网络采用连续的数值信号进行计算，而脉冲神经网络则模拟了生物神经元的脉冲发放机制，采用离散的脉冲信号进行计算。脉冲神经网络具有低能耗、高并行性等优点，能够更好地适应车载设备的计算资源限制，通过采用仿生脉冲神经网络，可以在保证处理性能的前提下，降低能耗，提高硬件的可靠性和续航能力[6]。

4.3车路云协同

车路云协同是未来智能交通系统的发展趋势，5G - V2X技术实现毫秒级云端融合决策。5G-V2X技术是指基于5G网络的车与一切（Vehicle-to-Everything）通信技术，它可以实现车辆与车辆、车辆与路侧单元、车辆与云端之间的高速、低延迟通信。通过车路云协同，车辆可以将传感器采集到的数据实时上传到云端，云端可以对这些数据进行融合和分析，并将决策结果实时反馈给车辆，这种方式可以充分利用云端的强大计算资源和数据存储能力，实现毫秒级的融合决策，提高车辆的环境感知能力和决策准确性[7]。

5结语

综上所述，车载智能化信号处理与图像融合技术的突破对于加速自动驾驶商业化进程具有至关重要的意义。通过对多源异构数据的高效处理与融合，车辆的环境感知能力得到了显著提升，从而为自动驾驶的实现提供了有力支持，为人们的出行带来更多的便利和安全保障。

参考文献：

[1]李丹.车载式智能检测系统在道路数字化管养中的应用[J].福建交通科技，2024，（11）：165-170.

[2]肖琼，张光鹏，胡谦.数字化技术在轨道车辆调试中的应用分析[J].电力机车与城轨车辆，2024，47（05）：114-117.

[3]肖鹏，刘孟，张洪栋.车载移动测量点云数据精度快速检测方法[J].测绘标准化，2023，39（01）：55-60.

[4] 许德衡，项菲菲，王炳琨，等.基于注意力机制改进的车载视频路况分析与应用[J].现代信息科技，2024，8（23）：127-132.

[5]王伟.车载显示技术中的光学性能提升方法探讨[J].中国战略新兴产业，2024，（35）：115-117.

[6]王子垚.基于DLP的智能交互系统在智能汽车上的应用研究[D].常州大学，2023.

[7]陈怡妃，陈灏翰，戴高宇，等.面向微显示芯片的车载抬头显示光路设计[J].光学学报，2024，44（23）：189-201.

作者简介：杨凯斌（1988.12），男，硕士研究生，汉族，工程师，湖南邵阳，主要从事工作：图像处理、车载智能产品（环视）、OpenGL
