摘要：当前媒体信息播放终端依赖 4G 网络下载多媒体文件，虽受广告行业欢迎，但高清化趋势下，数据传输量激增导致 4G 通信费用高昂，服务器运营管理成本也随之攀升，且非法内容误播问题频发。为此，本文设计了一种基于卫星 + 4G 多媒体信息播放终端的播放系统及方法，旨在提供性能稳定、运维安全的多媒体传输方案。

设计内容：

本文设计了一种基于卫星+4G 多媒体信息播放终端的播放系统及方法，下面结合附图以及具体实施例进一步说明本文的技术方案：

如图1 所示，一种基于卫星+4G 多媒体信息播放终端的播放系统，其包括：服务器、远程管理平台、卫星地面控制站、卫星以及若干卫星+4G 多媒体信息播放终端和显示终端。远程管理平台通过广域网与服务器、卫星地面控制站以及卫星+4G 多媒体信息播放终端通信连接，服务器用以保存多媒体文件；远程管理平台用于管理与监控卫星 +4G 多媒体信息播放终端，制定多媒体节目播放计划单，并发送至卫星地面控制站和卫星 +4G多媒体信息播放终端；卫星地面控制站按照接所收到的计划单中多媒体文件的指定下载地址，从服务器下载多媒体文件，并对每个多媒体文件进行多级内容审核，将通过审核的多媒体文件上传给卫星；卫星用于转发多媒体文件给卫星覆盖区域内的所有卫星+4G 多媒体信息播放终端；若干卫星+4G 多媒体信息播放终端在远程管理平台的管理与监控下，按照多媒体节目播放计划单通过卫星 /4G 接收的方式下载并播放多媒体文件；最后显示终端用以显示输出多媒体文件。

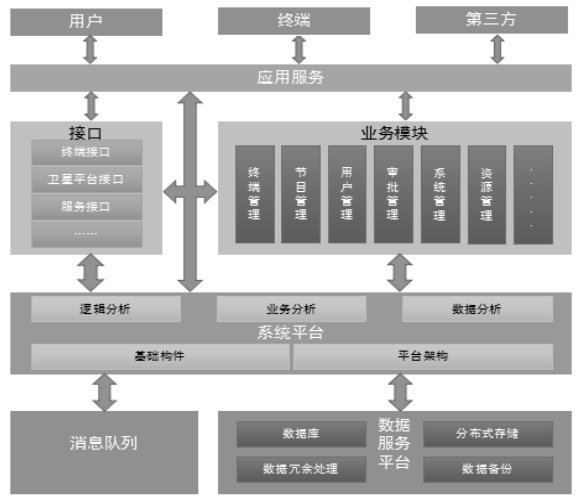

如图 2 所示，远程管理平台包括应 据服务子 资源服务子平台、信息交互服务子平台。其中，应用 API 接口，数据通信中采用 JSON 格式 方式访问系统，实现多种管理 保障数据操作稳定。客户端 Master 出现异常时自动切换 进 二次开发，实现 的带宽及载速 终端、用户提供 放终端进行监控， 发现有卫 员到现场进行系统维护。

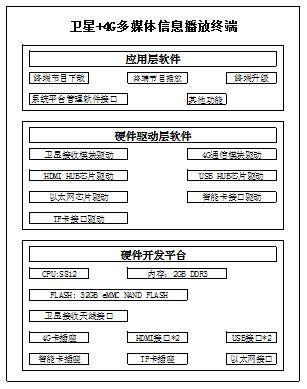

如图3 所示，卫星+4G 多媒体信息播放终端包括应用层软件、硬件驱动层软件和硬件开发平台。其中应用层软件用于提供平台管理软件各功能模块的调用接口和终端节目下载、播放、升级等功能；硬件驱动层软件用于提供硬件各功能模块的驱动程序；硬件开发平台为卫星 +4G 多媒体信息播放终端硬件平台，采用目前配置最高的晶晨 S812 四核 CPU， 支持 32GB eMMC NAND FLASH 和 2GB DDR3 内存，支持卫星接收、4G 通信、双路HDMI1.4b 输出、双路 USB2.0 等接口功能。其中：卫星接收支持垂直极化和水平极化两种极化方式，选用华立视通 GSVA-30 高频头和中天联科 AVL6211 解调芯片；4G 通信模块选用华为 ME909s-821 4G 模块，支持移动、联通和电信三大运行商的所有 2G/3G/4G 卡；HDMI 部分选用微驱科技的 HDMI HUB 芯片 EP91Z3E，支持双路HDMI1.4b 输出；USB 部分选用创惟的 USB HUB 芯片 GL852G，支持双路 USB2.0 接口。显示终端根据放置位置的不同，采用横式、竖式、分屏式和壁挂式中的一种或多种显示方式。

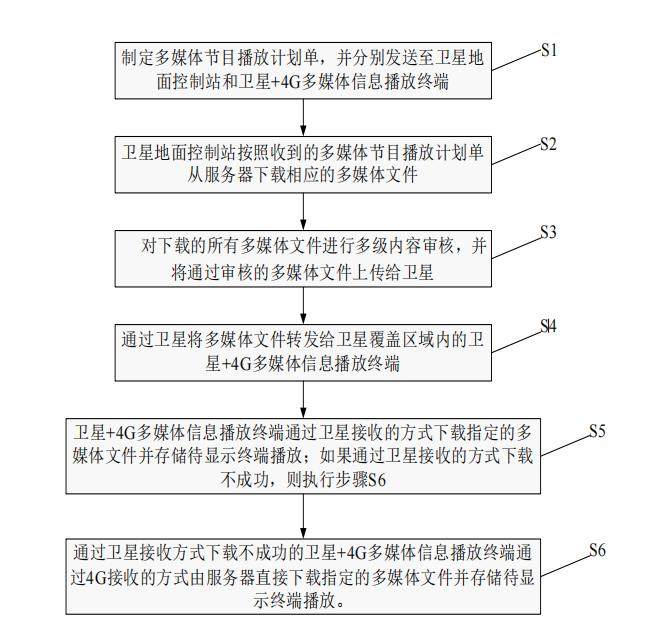

如图4 所示，本文还提供了一种基于上述播放系统的多媒体信息播放方法，其包括如下步骤：S1 通过远程管理平台制定多媒体节目播放计划单，并将多媒体节目播放计划单发送至卫星地面控制站和卫星+4G 多媒体信息播放终端；

S2 卫星地面控制站按照收到的多媒体节目播放计划单中每个多媒体文件的指定下载地址，从服务器下载相应的多媒体文件；

S3 对下载的所有多媒体文件进行多级内容审核，并将通过审核的多媒体文件上传给卫星；

S4 通过卫星将多媒体文件转发给卫星覆盖区域内的卫星+4G 多媒体信息播放终端；

S5 任意卫星 +4G 多媒体信息播放终端根据远程管理平台的管理以及多媒体节目播放计划单的内容，通过卫星接收的方式下载指定的多媒体文件并存储待显示终端播放；如果某一个或多个卫星+4G 多媒体信息播放终端通过卫星接收的方式下载不成功，则执行步骤S6 ；

S6 通过卫星接收方式下载多媒体文件不成功的卫星 +4G 多媒体信息播放终端根据远程管理平台的管理以及多媒体节目播放计划单的内容，通过 4G 接收的方式由服务器直接下载指定的多媒体文件并存储待显示终端播放。

结束语

本系统为通过卫星+4G 技术，提供了一种性能稳定、运维安全的多媒体传输方案，满足了终端播放系统高速度、高质量、改稳定性、高安全性的要求。
