摘要：本文聚焦泵站调度自动化领域，深入剖析其建设要点与运行管理策略。详细阐述建设内容，涵盖硬件、软件、通信等系统构建，探讨运行管理中涉及的人员培训、制度完善、安全保障等策略，旨在为提升泵站调度自动化水平，保障泵站高效稳定运行提供理论支持与实践指导。关键词：泵站调度；自动化建设；运行管理；策略

1引言

泵站在城市排水等诸多方面发挥着不可替代的重要作用。传统的泵站调度方式主要依赖人工操作与经验判断，这种模式不仅耗费大量的人力物力，而且在调度的及时性、准确性以及科学性上存在显著不足。随着自动控制技术的飞速发展，泵站调度自动化建设成为必然趋势，未来逐渐利用数据库、网络、PLC控制系统来管理监控泵站，这样会大大提升污水、雨水泵站的工作性能与管理效率，为管理者提供科学调度、分析排水数据提供依据，并且减少人工成本。

2泵站调度自动化建设​

2.1 污水泵站组成及自动化架构设计​​

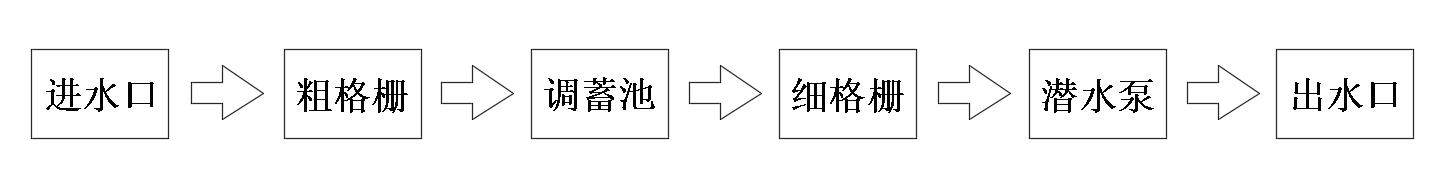

污水泵站由进水口、粗格栅、调蓄池、细格栅、潜水泵、出水口组成。城市污水首先经粗格栅过滤掉大部分漂浮物及固体杂质，然后储存在调蓄池中，再经细格栅进一步过滤，由潜水泵提升到达出水口并送往污水处理厂。

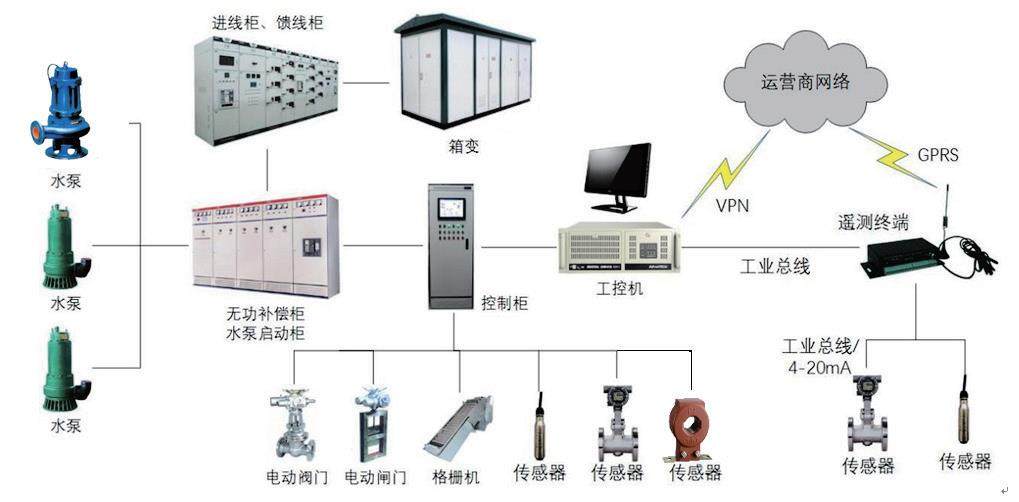

泵站调度自动化系统的总体架构设计需遵循系统性、开放性、可靠性以及可扩展性原则。系统应涵盖数据采集与传输、实时监控、自动化控制、数据分析处理等多个功能模块，各模块之间协同工作，形成一个有机整体。

2.2 分层结构解析​

感知层：感知层是自动化系统的基础，主要负责采集泵站运行过程中的各种实时数据，包括水位、流量、压力、设备运行状态等。通过部署各类传感器，如水位传感器、流量传感器、压力传感器以及设备状态传感器等，实现对泵站运行参数的全方位感知。这些传感器将采集到的模拟信号转换为数字信号，并通过特定的传输方式上传至数据采集设备。​

传输层：传输层承担着数据传输的重任，负责将感知层采集到的数据安全、快速地传输至应用层。传输层可采用有线通信与无线通信相结合的方式，以满足不同场景下的数据传输需求。有线通信通常采用光纤、双绞线等介质，具有传输速率高、稳定性好等优点，适用于距离较近、数据传输量大的场景。无线通信则可选用 4G、5G、Wi-Fi 等技术，具有灵活性强、部署方便等特点，适用于偏远地区或移动设备的数据传输。​

应用层：应用层是自动化系统的核心，主要实现对泵站的实时监控、自动化控制、数据分析处理以及调度决策等功能。通过开发功能强大的监控组态软件，操作人员可以直观地了解泵站的运行状态，实现对设备的远程控制。同时，应用层还利用大数据分析、人工智能等技术对采集到的数据进行深度挖掘与分析，为优化调度方案提供科学依据。​

2.3硬件系统建设​

传感器的选型与布局直接影响到数据采集的准确性与可靠性。在选型时，应根据不同的监测参数和应用场景，选择精度高、稳定性好、抗干扰能力强的传感器。例如，对于水位监测，可选用超声波水位传感器或压力式水位传感器。目前对于我所污水泵站，用超声波水位传感器探测水位用于给可编程逻辑控制器（PLC）提供水位数据，而压力传感器的水位数据则通过无线网络传输；对于流量监测，电磁流量计、超声波流量计等较为常用。

数据采集设备负责将传感器采集到的信号进行转换、处理与存储，并按照一定的通信协议将数据传输至上级系统。常见的数据采集设备有数据采集器、PLC等。在配置数据采集设备时，要根据数据采集的规模与复杂度，选择性能匹配的设备。同时，要确保设备具备良好的兼容性与扩展性，能够方便地与其他硬件设备和软件系统进行集成。​

执行机构是实现泵站自动化控制的关键设备，主要负责根据控制指令对泵站的各类设备进行操作，如启停水泵、调节阀门开度等。常见的执行机构有电动执行器、气动执行器等。​

2.4 软件系统开发​

监控组态软件是泵站调度自动化系统的人机交互界面，其功能的完善程度直接影响到操作人员对泵站的监控与管理效率。监控组态软件应具备以下主要功能模块：​

实时监测模块：实时显示泵站的各类运行参数，如水位、流量、压力、设备运行状态及电压电流等，并以直观的图表、图形等方式呈现给操作人员。同时，该模块还应具备数据报警功能，当运行参数超出设定阈值时，及时发出报警信号，提醒操作人员进行处理，如未处理，则要做出相应的动作，例如停机等。​

远程控制模块：操作人员可通过该模块实现对泵站设备的远程启停、调节等操作。在进行远程控制时，系统应具备严格的权限管理与操作确认机制，确保操作的安全性与准确性。当然，我们要遵循现场控制的优先级别。​

数据分析模块：利用大数据分析技术对历史运行数据进行深度挖掘与分析，提取有价值的信息，如设备运行规律、能耗分布情况等。通过数据分析，为优化调度方案、设备维护保养提供科学依据。​

报表生成模块：根据用户需求，自动生成各类运行报表，如日报表、月报表、年报表等。报表内容应包括运行参数统计、设备运行时间、能耗统计等信息，方便用户进行数据存档与查询。​

软件系统需要适配不同的操作系统，以满足不同用户的使用需求。在开发过程中，要充分考虑软件与常见操作系统，如 Windows、Linux 等的兼容性。同时，要对可能出现的兼容性问题进行提前测试与处理，确保软件在不同操作系统环境下能够稳定运行。此外，还要考虑软件与其他第三方软件的兼容性，如数据库管理软件、办公软件等，以便实现数据共享与协同工作。​

数据库是存储泵站运行数据的核心载体，其构建与管理对于系统的稳定运行至关重要。​

2.5通信系统搭建​

有线通信技术在泵站调度自动化系统中应用广泛，主要包括光纤通信和双绞线通信。光纤通信具有传输速率高、带宽大、抗干扰能力强等优点，适用于长距离、大数据量的数据传输。在泵站自动化建设中，通常采用光纤构建骨干通信网络，连接各个泵站站点与监控中心。双绞线通信则具有成本低、安装方便等特点，常用于短距离的数据传输，如传感器与数据采集设备之间的连接。​

无线通信技术为泵站调度自动化系统提供了更加灵活的通信解决方案。在选择无线通信技术时，要综合考虑传输距离、数据速率、抗干扰能力以及成本等因素。目前，4G、5G 通信技术在泵站自动化领域的应用逐渐增多，它们具有高速率、低延迟、广覆盖等优势，能够满足实时监控与远程控制对数据传输的要求。此外，Wi-Fi 技术也常用于泵站内部的局域通信，方便设备之间的数据交互与管理。​

为确保通信网络的可靠性，需采取一系列保障措施。首先，要构建安全通信网络，采用双路备份方式，当主路出现故障时，备用路能够自动切换，保证数据传输的连续性，比如有线和无线双通道互备份的数据传输，就能很大程度保证数据传输的可靠性。其次，要加强通信设备的防护与维护，对通信线路、设备进行定期巡检与维护，及时排除故障隐患。同时，要采用先进的通信协议与技术，如数据加密技术、防火墙技术等，提高数据传输的安全性与准确性。目前， 我排水所就是采用无线和有线双路通信，不但保证了数据传输的可靠性，还能自动比较双路通信的数据，当出现数据不一致时，转入待机状态，直到故障排除。

3泵站调度自动化运行管理策略​

3.1 人员培训与管理​

建立完善的专业技能培训体系是提升泵站工作人员素质的关键。培训内容应涵盖自动化系统的原理、操作方法、维护技巧以及安全知识等方面。针对不同岗位的工作人员，制定个性化的培训方案，如新入职员工侧重于基础知识与操作规范培训，技术骨干则重点进行高级技术培训与故障诊断培训。培训方式可采用理论授课、现场实操、在线学习等多种形式相结合，提高培训效果。同时，要定期组织培训考核，确保工作人员能够熟练掌握相关技能。​

制定科学合理的人员绩效考核机制，能够有效激发工作人员的积极性与创造性。绩效考核指标应包括工作态度、工作业绩、技能水平、团队协作等方面。对于在泵站调度自动化运行管理工作中表现突出的人员，给予相应的奖励，如绩效奖金、晋升机会等；对于工作不力、违反规章制度的人员，进行相应的惩罚。通过绩效考核机制的实施，营造良好的工作氛围，提高工作效率与质量。​

3.2 运行管理制度完善​

日常巡检是及时发现设备故障隐患、保障泵站正常运行的重要措施。细化日常巡检制度，明确巡检内容、巡检周期、巡检人员以及巡检标准。巡检内容应包括设备外观检查、运行参数监测、设备运行声音与振动检查等。巡检周期要根据设备的重要性与运行状况合理确定，对于关键设备应增加巡检频次。巡检人员要经过专业培训，具备丰富的巡检经验，能够准确判断设备运行状态。同时，要建立详细的巡检记录，对发现的问题及时进行处理与跟踪。目前，我排水所采用月末巡查与季度巡查相结合，由业务科室和人资室巡检。

规范设备维护保养制度，确保设备始终处于良好的运行状态。制定设备维护保养计划，明确维护保养项目、维护保养时间以及维护保养责任人。维护保养项目包括设备清洁、润滑、紧固、调整以及易损件更换等。定期对设备进行全面检修，对设备的性能进行测试与评估，及时发现并解决潜在问题。同时，要建立设备维护保养档案，记录设备的维护保养历史，为设备的全生命周期管理提供依据。​

3.3 安全管理策略​

随着泵站调度自动化系统与互联网的深度融合，网络安全问题日益凸显。采取有效的网络安全防护措施，保障系统的网络安全。部署防火墙、入侵检测系统、防病毒软件等网络安全设备，对网络流量进行实时监测与过滤，防止外部非法入侵与恶意攻击。加强网络访问控制，设置严格的用户权限，只有经过授权的用户才能访问系统资源。

物理安全是泵站调度自动化系统安全运行的基础，必须予以重视。为加强防护，需在关键区域设门禁系统，用人脸、指纹等生物识别技术，限制无关人员进入。同时，部署高清摄像头实时监测，对重要设备进行加固安装，防止碰撞移位与恶意损坏。​

此外，要做好防火、防水、防雷工作，确保设备运行环境安全稳定。

数据堪称泵站调度自动化系统的核心资产，其安全备份与恢复工作的重要性不容小觑。为切实保障数据安全，需构建一套严谨且定期执行的数据备份机制。​

同时，为确保在数据遭遇丢失或损坏等突发状况时，能够迅速且有效地恢复数据，保障系统的持续正常运行，定期开展数据恢复测试必不可少，从而不断提升系统应对数据危机的能力，确保泵站调度自动化系统的稳定运行。

4结语

展望未来，随着信息技术的不断发展，泵站调度自动化将朝着更加智能化、无人化的方向发展。未来的研究可以聚焦于如何将人工智能、物联网、区块链等新兴技术深度融合到泵站调度自动化系统中，进一步提升系统的性能与管理水平。同时，还应加强对泵站调度自动化系统的标准化建设，制定统一的技术标准与规范，促进不同地区、不同厂家的系统之间的互联互通与协同工作。

参考文献：

[1]周芙蓉. 泵站调度自动化建设与运行管理策略分析 [J]. 中国机械， 2024， （30）： 75-78.

[2]李军伟，董煜. 泵站调度自动化建设与运行管理对策 [J]. 现代工业经济和信息化， 2023， 13 （07）： 75-77.

[3]马新涌. 泵站机电自动化控制技术有效运用研究 [J]. 南方农机， 2021， 52 （12）： 178-180.

[4]喻文霞. 浅谈泵站运行调度与科学化管理 [J]. 农业科技与信息， 2020， （13）： 84-85+90.

[5]洪继龙，杨晨霞. 泵站综合自动化及控制调节优化研究 [J]. 江苏科技信息， 2016， （04）： 63-64.

[6]欧阳豪强. 《市排水处泵站自动控制》 [J].今日自动化 2019， （02）： 191-194.

作者简介：谷明（1981.11）女，汉族，湖南常德，本科，工程师，从事电力系统及其自动化工作
