摘要：手持式墙壁墙壁开槽机是一种在墙壁上开槽，便于装修安装电线，水管的机器，这款机器设计了放便锁止结构。通过开发墙壁开槽机快速轻便锁止结构的方式来对手持式墙壁开槽机进行改造，从而实现种方便操作、安全性高的墙壁开槽机快速轻便锁止结构。然而目前，墙壁开槽机需要更换金刚石切割片时，需要将工具倒置，再按住减速箱上的制锁按钮，将墙壁开槽机输出轴锁止，然后用扳手将金刚石切割片压板拆卸才能进行更换金刚石切割片，或者机器倒立，用两只扳手去拆卸金刚石切割片，这样是很没有效率且不安全的。针对这种现象，本文设计了一种新型的手持式墙壁开槽机，该手持式墙壁开槽机发明了一种方便操作、安全性高的墙壁开槽机快速轻便锁止结构，一只手不用你开手柄，在手柄附近设计了一个按钮，通过一套机构传递锁止主轴，再另外一只手通过扳手拆开压板更换金刚石切割片，拆卸金刚石切割片时，机器放置平稳，无需倒立。

关键词：手持式；墙壁墙壁开槽机；设计

1前言

1.1技术背景

新型手持式墙壁开槽机的设计目标是使其具有更高的便携性、更高的开槽效率和更好的安全性能。通过对传统手持式墙壁开槽机的研究和改进，以满足用户对墙壁开槽机的需求。墙壁开槽机快速轻便锁止结构是在于克服背景技术提出的问题，提供一种效率高、安全性高的开 槽机快速轻便锁止结构。一种墙壁开槽机快速轻便锁 止结构，包括制动销按钮、制动销嵌件、圆柱销、内防护罩、制动销轴、制动销轴弹簧、大齿 轮；制动销按钮通过圆柱销与内防护罩铰链接，制动销嵌件与制动销按钮固定连接，圆柱销 安装在内防护罩上的槽内，圆柱销顶部与制动销嵌件接触，制动销轴弹簧套装在制动销轴上，制动销按钮处于最低位置时，圆柱销的扁位会卡在大齿轮的齿间。制动销按钮上设有与圆柱销、内防护罩配合安装的孔。制动销嵌件一端呈半圆。制动销轴上设有限位装置。内防护罩设有安装制动销按钮的孔位，内防护罩上设有安装制动销轴的槽位。

1.2提出问题

从前墙壁开槽机需要更换金刚石切割片时，需要先将机器倒立然后用工具先将墙壁开槽机输出轴锁止，然后用扳手将 金刚石切割片压板拆卸才能进行更换金刚石切割片，这样是很没有效率且不方便，机器不能很好的摆放。新型手持式墙壁开槽机的结构设计需要考虑到便携性和稳定性的平衡。其主要包括机身、刀具和操作手柄等部分。机身部分采用轻质合金材料制造，以达到减轻重量的目的。同时，为了增加机身的稳定性，一种墙壁开槽机快速轻便锁止结构效率更高，只需要一把扳手即可进行换金刚石切割片的操作，使得工作效率得到提升；更便捷和安全，相较于用工具锁紧墙壁开槽机输出轴，现只需按下按钮即可完成墙壁开槽机输出轴的锁止，减少手接触金刚石切割片的机会。

2设计内容

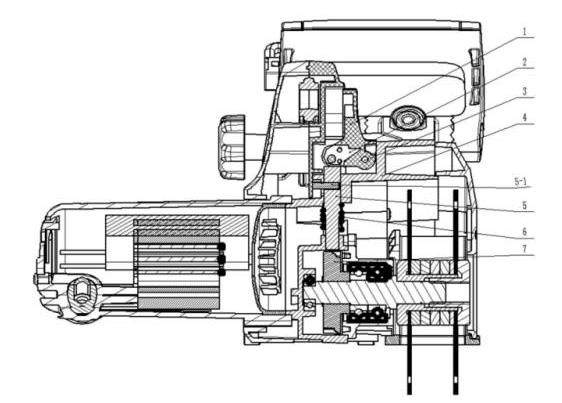

该设计的主要结构是如图所示。

一种墙壁开槽机快速轻便锁止结构，包括制动销按钮1、制动销嵌件2、圆柱销3、内防护罩4、制动销轴5、制动销轴弹簧6、大齿轮7；手持式墙壁开槽机作为一种新型的机械设备，其运动流程是实现其功能的关键。手持式墙壁开槽机主要由电机、传动机构和切削装置组成，其运动流程可以概括为以下几个步骤。

首先，当手持式墙壁开槽机开始运行时，电机会启动，提供动力源。电机通过传动机构将动力传递给切削装置，使其开始旋转。切削装置通常由两把金刚石切割片组成，通过旋转实现对墙壁的切割，切割时还可以根据你要求的槽宽来调节刀片之间的刀垫来调整刀片的位置，调节整机在地板上的角度来调节锯片的切割深度。

接下来，操作人员将手持式墙壁开槽机中的切削装置对准墙面的切割位置，并将其平稳地贴近墙面。在切割过程中，切削装置的旋转将金刚石切割片与墙面接触，开始切割墙面。由于手持式墙壁开槽机具有灵活的操作性，操作人员可以根据需要自由横切或者直切墙面开槽，调整切割的位置，满足墙面布线的位置。

随着切削装置的旋转，金刚石切割片切割墙面，形成两道槽口。在切割过程中，推动墙壁开槽机，它的激光器对准墙面画的线，以确保切割的槽的准确性。同时，手持式墙壁开槽机配可以配合增加适当的切割冷却系统，通过向切削区域提供冷却加水，可以有效降低切削温度，延长切削工具的使用寿命，并减少切削过程中产生的粉尘。

当切削装置完成对墙面的切割后，操作人员将手持式墙壁开槽机从墙面上移开，完成一次切割过程。

总之，手持式墙壁开槽机的运动流程是一个连续而复杂的过程，包括电机启动、切削装置切割深度的调整、两个刀片位置的调整、金刚石切割片与墙面接触、切割墙面时增加冷却系统和防尘装置等多个步骤。通过合理的操作技巧和仔细的操作，在运动流程的每个环节上都能获得稳定和高效的切割效果。手持式墙壁开槽机作为一种方便携带、操作简单且能够满足专业装修安装水电和个人安装水电领域都具有广阔的应用前景。

制动销按钮1通过圆柱销3与内防护罩4铰链接，制动销嵌件2与制动销按钮1固定连接，圆柱销3安装在内防护罩4上的槽内，圆柱销3顶部与制动销嵌件2接触，制动销轴弹簧6套装在制动销轴5上，制动销按钮1处于最低位置时，圆柱销3会卡在大齿轮7的齿间。所述制动销按钮1上设有与圆柱销3、内防护罩4配合安装的孔。制动销嵌件2一端呈半圆。制动销轴5上设有限位装置5-1。内防护罩4设有安装制动销按钮1的孔位，内防护罩4上设有安装制动销轴5的槽位。快速轻便锁止结构的工作原理如下：当需要换金刚石切割片时，按下制动销按钮1，制动销嵌件2在制动销按钮1的作用下带动制动销轴5向下运动，制动销轴5下端扁位卡住大齿轮齿部7使得墙壁开槽机输出轴被锁止，此时便可以更换用扳手旋开压板更换金刚石切割片；当金刚石切割片更换完毕后，松开制动销按钮1，制动销轴5在制动销轴弹簧6的作用下复位，墙壁开槽机输出轴锁止被解除。

3手持式墙壁开槽机操作流程

3.1手持式墙壁开槽机的运动流程

一种墙壁开槽机快速轻便锁止结构，包括制动销按钮1、制动销嵌件2、圆柱销3、内防护罩4、制动销轴5、制动销轴弹簧6、大齿轮7；制动销按钮1通过圆柱销3与内防护罩4铰链接，制动销嵌件2与制动销按钮1固定连接，圆柱销3安装在内防护罩4上的槽内，圆柱销3顶部与制动销嵌件2接触，制动销轴弹簧6套装在制动销轴5上，制动销按钮1处于最低位置时，圆柱销3会卡在大齿轮7的齿间。与现有技术相比，其如下优点：1.效率更高，只需要一把扳手即可进行换金刚石切割片的操作，使得工作效率得到提升；2.更便捷和安全，相较于用工具锁紧墙壁开槽机输出轴，现只需按下按钮即可完成墙壁开槽机输出轴的锁止，减少受接触金刚石切割片的机会。新型手持式墙壁开槽机的设计目标是使其具有更高的便携性、更高的开槽效率和更好的安全性能。新型手持式墙壁开槽机的创新设计可以在结构和功能上进行突破。在结构方面，可以考虑引入折叠式结构设计，使机身可以折叠起来，减小占用空间，方便携带和存储。在功能方面，可以考虑加入无线控制功能，使用户可以通过手机或遥控器来控制墙壁开槽机的操作，提高便携性和操作灵活性。同时，可以加入智能化识别系统，实现自动识别开槽的材料和尺寸，提高开槽的准确性和效率。新型手持式墙壁开槽机的设计内容主要包括设计目标、结构设计、功能设计和创新设计。通过合理的设计，可以使新型手持式墙壁开槽机具备更高的便携性、更高的开槽效率和更好的安全性能，满足用户的需求。通过对传统手持式墙壁开槽机的研究和改进，以满足用户对墙壁开槽机的需求。

3.2设备优化路径

一种墙壁开槽机快速轻便锁止结构的优势是相较于从前，墙壁开槽机需要更换金刚石切割片时，需要用工具先将墙壁开槽机输出轴锁止，然后用扳手将 金刚石切割片压板拆卸才能进行更换金刚石切割片，这样是很没有效率且不安全的。新型手持式墙壁开槽机的功能设计需要满足用户对开槽效率和安全性的要求。为了提高开槽效率，可以考虑设计一键式开槽功能，用户只需按下一个按钮，即可完成开槽操作。针对新型手持式墙壁开槽机设计研究，需要考虑设备的优化路径。在设计和研究过程中，可以从多个方面对设备进行优化，以实现更高的性能和更好的使用体验。

首先，设备的结构和材料可以进行优化。通过使用轻量化材料，降低设备的重量，可以提高设备的携带性和操作的便捷性。同时，结构的优化可以提高设备的稳定性和耐用性，使其在使用过程中更加可靠。其次，设备的动力系统可以进行改进。采用高效的电机和传动装置，可以提供更大的功率和更稳定的输出。此外，可以设计出更加紧凑和高效的电路系统，以提高设备的能源利用率，延长电池寿命，并减少能源消耗。设备的控制系统也是需要优化的一个方面。引入先进的控制算法和传感器技术，可以实现设备的智能化和自动化。通过精确的控制和反馈机制，可以提高设备的开槽精度和稳定性，避免因操作不当或环境变化而导致的开槽不准确或损坏。设备的安全性和人机交互性也是需要关注的问题。在设计过程中，应考虑到设备使用过程中可能出现的安全隐患，并采取相应的安全设计措施。例如，可以设计出安全保护装置，如防护罩或防护开关，以保护用户的安全。同时，可以改进设备的操控界面和人机交互方式，使其更加直观和易于操作。最后，设备的可维护性和可升级性也是需要考虑的因素。通过模块化设计和易于更换的零部件，可以方便维护人员对设备进行故障排除和维修。

此外，设备的软件和硬件系统应具备可升级性，以便在后期进行功能扩展或性能优化。综上所述，针对新型手持式墙壁开槽机的设计研究，设备的优化路径可以从结构和材料、动力系统、控制系统、安全性和人机交互性、可维护性和可升级性等多个方面进行考虑和改进。通过综合优化，可以实现设备的性能提升和更好的使用体验，满足用户的需求。可以加入自动化控制系统，实现切割速度的调节和切削深度的精确控制。为了提高安全性能，可以设计安全保护装置，如刀具保护罩和自动停机装置。刀具保护罩可以避免用户接触到刀具，减少意外伤害的发生。自动停机装置可以在发生异常情况时立即停止切割过程，保护用户的安全。一种墙壁开槽机快速轻便锁止结构效率更高，只需要一把扳手即可进行换金刚石切割片的操作，使得工作效率得到提升；更便捷和安全，相较于用工具锁紧墙壁开槽机输出轴，现只需按下按钮即可完成墙壁开槽机输出轴的锁止，减少受接触金刚石切割片的机会。

3.3手持式墙壁开槽机的使用路径

一种墙壁开槽机快速轻便锁止结构，其特征在于该快速轻便锁止结构包括一种墙壁开槽机快速轻便锁止结构，手持式墙壁开槽机是一种便携式的工具，应用于装修工程领域。为了确保安全和高效地使用手持式墙壁开槽机，在使用路径的规划和控制方面需要进行详细研究。本节将详细介绍手持式墙壁开槽机的使用路径，以帮助用户正确使用该设备。首先，使用者在操作手持式墙壁开槽机之前需要熟悉相关的操作手册和安全规范。了解墙壁开槽机的各个部件和功能，掌握正确的使用方法和注意事项，可以有效降低操作风险，提高工作效率。在实际使用时，使用者应根据工作需要选择合适的开槽刀具，并进行必要的安全措施，例如佩戴防护眼镜、手套等个人防护装备。使用者应确保工作区域整洁有序，没有杂物和障碍物，以确保操作时的安全性和顺畅性。在进行开槽操作时，使用者应将手持式墙壁开槽机握紧，保持平稳的手臂和手腕动作，以确保操作的稳定性和准确性。在切割墙壁时，开始使用者应缓慢切入，达到深度，底板贴合后平稳地施加切割压力，避免过度用力或时快时慢，以免造成切割质量下降或设备损坏。切割过程中，使用者应保持稳定的节奏和速度，避免过快或过慢，以确保切割的质量和效率。

另外，手持式墙壁开槽机在使用过程中应避免震动和晃动，以免影响切割质量和机器寿命。使用者应时刻保持警觉，关注切割过程中的异常情况或设备故障，及时采取相应的措施进行处理或维修。最后，在使用手持式墙壁开槽机开槽结束后，使用者应及时清理设备上的污泥和粉尘，保持设备的干净整洁。同时，定期对设备进行检查和维护，确保其正常运行和长久使用。综上所述，正确的手持式墙壁开槽机使用路径是一个需要细致考虑和合理规划的过程。使用者应熟悉操作手册和安全规范，准确选择切割工具，保持稳定的切割动作和节奏，及时清理和维护设备。只有在严格遵守操作规范和注意安全的前提下，手持式墙壁开槽机才能发挥最佳的工作效果，并确保使用者的人身安全和机器的正常运行。

结语

综上所述，文章介绍了一款新型手持式墙壁开槽机的设计方案，并对手持式墙壁开槽机的设计内容进行了说明。通过对手持式墙壁开槽机快速轻便锁止结构的运行过程进行了展示来进一步的效果进行了分析。通过这样的手持式墙壁开槽机快速轻便锁止结构能够有效地解决从前墙壁开槽机需要更换金刚石切割片时，需要机器倒立，用工具先将墙壁开槽机输出轴锁止，然后用扳手将 金刚石切割片压板拆卸才能进行更换金刚石切割片，这样是很没有效率且不安全的现状。

参考文献：

[1]杨晨，浦进捷，雷斌华.双刀架数控立式板料墙壁开槽机控制系统的研发与设计[J].世界制造技术与装备市场，2022（03）：96-98.

[2]刘志强，叶灿铙，袁玮.铁路隧道衬砌机械化开槽设备设计及研究[J].建筑机械化，2023，44（01）：76-78.

[3]焦宏章.煤矿巷道墙壁开槽机械臂构型设计及运动学特性分析[J].煤矿机械，2023，44（03）：71-73.DOI：10.13436/j.mkjx.202303021.

[4]景浩然，张宝刚，陈兆文等.便携水电墙面墙壁开槽机设计及有限元分析[J].科技创新与应用，2023，13（18）：124-127.DOI：10.19981/j.CN23-1581/G3.2023.18.028.

[5]焦宏章.煤矿巷道墙壁开槽机械臂控制策略开发及仿真分析[J].煤炭技术，2023，42（08）：200-202.DOI：10.13301/j.cnki.ct.2023.08.043.

[6]GB/T 3883.22-2008， 手持式电动工具的安全 第二部分：墙壁开槽机的专用要求[S].
